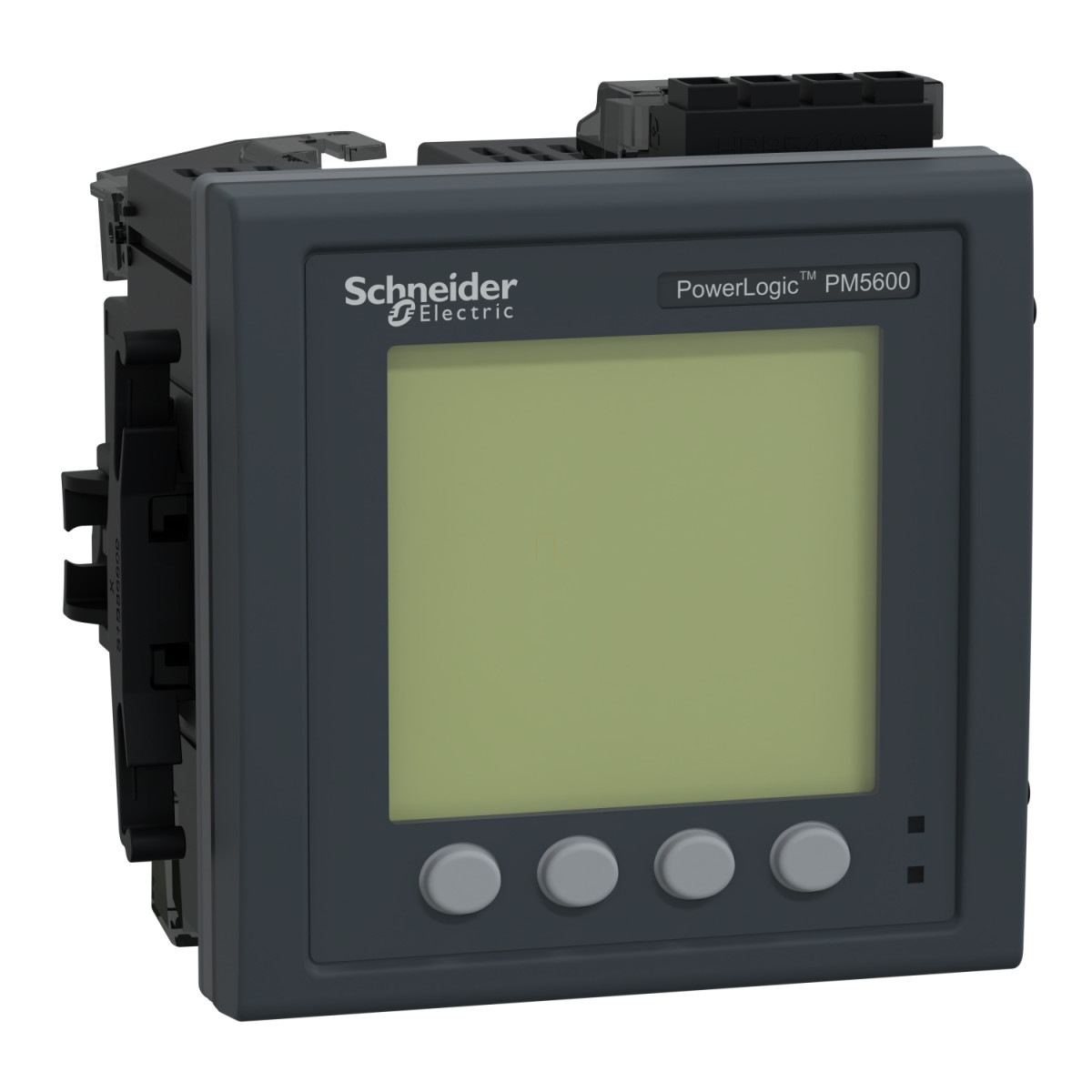

A Schneider Electric PowerLogic PM5650 teljesítménymérő a modern energiamonitorozási rendszerek kiemelkedő komponense, amely komplex energetikai paraméterek mérésére és elemzésére lett kifejlesztve ipari és kereskedelmi alkalmazásokhoz. A PowerLogic PM5000 sorozat tagjaként ez a mérőeszköz egyesíti a magas pontosságú mérést a fejlett kommunikációs képességekkel, így ideális megoldást nyújt az energiafelhasználás optimalizálásához és a hálózati minőség felügyeletéhez.
A PM5650 teljesítménymérő kiemelkedő tulajdonsága a fejlett harmonikus analízis, amely akár a 63. felharmonikusig képes elemezni a hálózatot. Ez különösen fontos olyan környezetben, ahol nemlineáris terhelések (például LED világítások, frekvenciaváltók, szerverek) vannak jelen, amelyek torzíthatják a hálózatot. A készülék hullámforma-rögzítési funkciója lehetővé teszi a feszültség és áram részletes vizsgálatát, míg a feszültségletörés és túlfeszültség detektálása segít azonosítani a potenciális problémákat, mielőtt azok komoly kárt okoznának.
A PM5650 pontos mérési képességei kiterjednek a feszültség, áram, frekvencia, teljesítménytényező, energia, valamint aktív és reaktív teljesítmény mérésére. A készülék kimagasló, Class 0.2S pontossági osztálya az aktív energia mérésnél (IEC 62053-22 szabvány szerint) biztosítja a megbízható adatokat az energiaköltségek pontos elszámolásához. A mért semleges áram és számított földáram monitorozás további értékes információt nyújt a rendszer állapotáról. A beépített többtarifás rendszer pedig támogatja a komplex energiaelszámolást különböző időszakokra lebontva.
Kommunikációs szempontból a PM5650 rendkívül rugalmas: kettős Ethernet porttal rendelkezik (Modbus TCP/IP, BACnet IP és DNP3 protokollokkal), valamint RS485 csatlakozási lehetőséggel (Modbus RTU és ASCII támogatással). Az Ethernet/soros átjáró funkció megkönnyíti a különböző hálózati rendszerek integrálását. A készülék 4 digitális bemenettel és 2 digitális kimenettel rendelkezik, amelyek felhasználhatók impulzusszámlálásra, állapotfigyelésre vagy vezérlésre. Az 1,1 MB belső memória biztosítja az események, karbantartási adatok, minimum/maximum értékek, adatnaplók és riasztási naplók megbízható tárolását időbélyeggel ellátva.
A PowerLogic PM5650 teljesítménymérő szerelése egyszerű, 96 x 96 mm méretű, 72 mm mélységű kialakításával szabványos panelkivágásba szerelhető. Az előlapi kijelző IP54-es védettséggel rendelkezik, így por és nedvesség ellen védett, míg a készülék hátsó része IP30 védelemmel bír. Az eszköz széles hőmérséklet-tartományban (-25°C és +70°C között) megbízhatóan működik, és akár 3000 méteres tengerszint feletti magasságig telepíthető. A monokróm grafikus LCD kijelző (128 x 128 pixel felbontással) könnyen leolvasható adatokat biztosít, 8 különböző tarifa megjelenítési lehetőségével. A METSEPM5650 cikkszámú készülék beépített webszerverrel, e-mail riasztási értesítéssel és valós idejű adatmegtekintési lehetőséggel rendelkezik, ami tovább növeli a felhasználói kényelmét és a rendszerintegrációs lehetőségeket.
Schneider Electric PM5000 series - METSEPM5650 -PM5650, táblaműszer teljesítménymérő, WC+SS,DNP3.0, digitális I/O műszaki adatok
Főbb jellemzők
Termékcsalád: PowerLogic
Terméknév: PowerLogic PM5000
Eszköz rövid név: PM5650
Termék típus: Teljesítménymérő
Energiaminőségi elemzés
A 63. felharmonikusig
Hullámforma rögzítés
Feszültség letörés és túlfeszültség észlelés
Mérési típus
Mért semleges áram
Számított földáram
Eszköz alkalmazás
Átjáró
WAGES mérés
Teljesítmény monitorozás
Többtarifás
Mérési paraméterek
Áram
Feszültség
Frekvencia
Teljesítménytényező
Energia
Aktív és reaktív teljesítmény
Tápfeszültség
100...300 V DC
90...528 V AC 45...65 Hz
Hálózati frekvencia
60 Hz
50 Hz
Névleges áram [In]
1 A
5 A
Hálózat típusa
3P + N
3P
1P + N
Maximális teljesítményfelvétel
16 VA 480 V-nál
Áramkimaradási áthidalási idő
35 ms 120 V AC tipikus
129 ms 230 V AC tipikus
50 ms 125 V DC tipikus
Kijelző
Monokróm grafikus LCD
Felbontás: 128 x 128 pixel
Mintavételezési frekvencia
128 minta/ciklus
Mérési áram
50...10000 mA
Analóg bemenet típus
Feszültség (impedancia 5 MOhm)
Áram (impedancia <= 0.3 mOhm)
Mérési feszültség
20...400 V AC 45...65 Hz fázis és semleges között
20...828 V AC 45...65 Hz fázisok között
Frekvencia mérési tartomány
45...65 Hz
Bemenetek és kimenetek
4 digitális bemenet
2 digitális kimenet
Mérési pontosság
Látszólagos teljesítmény +/- 0.5 %
Frekvencia +/- 0.05 %
Aktív energia +/- 0.2 %
Reaktív energia +/- 1 %
Aktív teljesítmény +/- 0.2 %
Feszültség +/- 0.1 %
Teljesítménytényező +/- 0.005
Áram +/- 0.15 %
Reaktív teljesítmény +/- 1 %
Pontossági osztály
Class 0.2S aktív energia az IEC 62053-22 szerint
Kommunikációs protokollok
Modbus RTU és ASCII 9.6, 19.2 és 38.4 kbaud sebességgel páros/páratlan vagy nincs paritás - 2 vezeték, szigetelés 2500 V
JBUS
Modbus TCP/IP 10/100 Mbit/s, szigetelés 2500 V
Ethernet Modbus TCP/IP daisy chain
BACnet IP
DNP3 etherneten keresztül
Kommunikációs portok
RS485
ETHERNET
Kommunikációs átjáró
Ethernet/soros
Adatrögzítés
Eseménynaplók
Karbantartási naplók
Min/max pillanatnyi értékek
Adatnaplók
Riasztási naplók
Időbélyegzés
Memóriakapacitás
1.1 MB
Web szolgáltatások
Riasztási értesítés e-mailben
Webszerver
Diagnosztika előre definiált weboldalakkal
Adatok valós idejű megtekintése
Ethernet szolgáltatások
SNTP kliens
SNMP-Traps
Csatlakozások
Feszültség áramkör: csavaros sorkapocs 4
Vezérlő áramkör: csavaros sorkapocs 2
Áramváltó: csavaros sorkapocs 6
RS485 kapcsolat: csavaros sorkapocs 4
Digitális bemenet: csavaros sorkapocs 8
Digitális kimenet: csavaros sorkapocs 4
Ethernet hálózat: RJ45 csatlakozó 2
Szerelés
Süllyesztett
Keret
Fizikai jellemzők
Szélesség: 96 mm
Mélység: 72 mm
Magasság: 96 mm
Nettó tömeg: 450 g
Védettségi szint
IP54 kijelző: az IEC 60529 szerint
IP30 hátlap: az IEC 60529 szerint
Környezeti feltételek
Relatív páratartalom: 5...95 % 50 °C-on, nem kondenzálódó
Szennyezettségi fok: 2
Üzemi hőmérséklet: -25...70 °C
Tárolási hőmérséklet: -40...85 °C
Üzemi magasság: <= 3000 m
