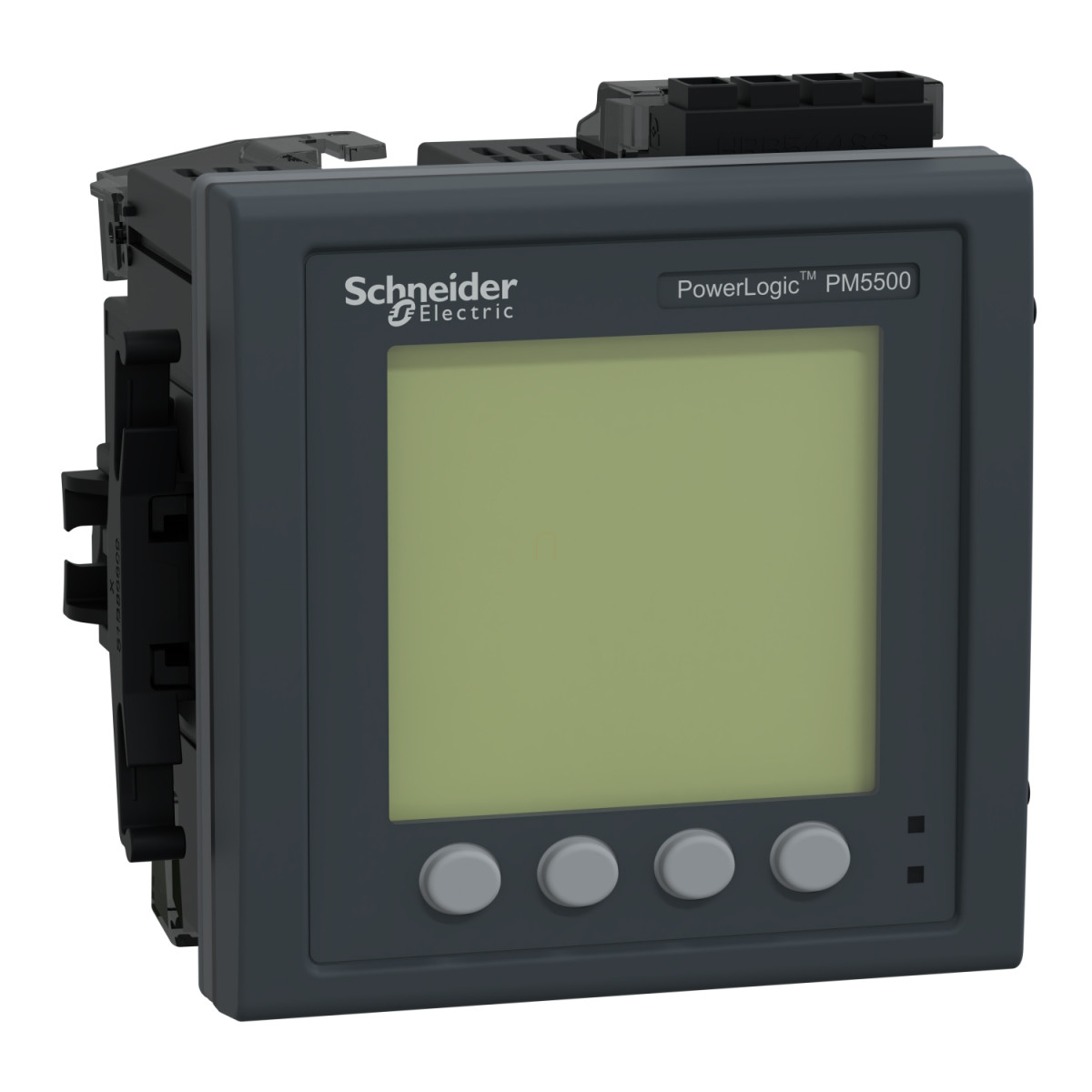

A Schneider Electric PowerLogic PM5580 teljesítménymérő egy korszerű hálózati analizátor eszköz, amely komplex villamos mérési és energiafelügyeleti feladatokra alkalmas. Ez a fejlett műszer a PowerLogic PM5000 termékcsalád tagjaként a legmagasabb szintű teljesítménymérési funkciókat kínálja, ideális választás ipari létesítmények, adatközpontok és kereskedelmi épületek számára.
A PM5580 kiemelkedő jellemzője a fejlett felharmonikus analízis, amely lehetővé teszi a hálózati harmonikus tartalom vizsgálatát egészen a 63. felharmonikusig. Ez különösen fontos olyan környezetekben, ahol számos nemlineáris fogyasztó (például frekvenciaváltók, LED meghajtók, számítógépek) üzemel, és a hálózat minőségének megőrzése kritikus fontosságú. A készülék METSEPM5580 cikkszámmal azonosítható, és számos értékes funkciót kínál a modern energiagazdálkodási rendszerekhez.
A műszer rendkívül pontos mérési képességekkel rendelkezik: a feszültség esetében ±0,1%, az áramerősség ±0,15%, a frekvencia ±0,05%, a teljesítménytényező ±0,005, az aktív teljesítmény ±0,2%, a látszólagos teljesítmény ±0,5%, míg a reaktív teljesítmény ±1% pontossággal mérhető. Az aktív energia mérésében IEC 62053-22 szabvány szerinti 0.2S osztályú pontosságot biztosít. A PM5580 közvetlenül méri a nullavezetői áramot és számított földáramot szolgáltat, ami különösen hasznos a hálózati problémák feltárásában. A mérési tartomány 50-10000 mA között állítható, míg a feszültségmérés fázis és nulla között 20-400V AC, fázisok között pedig 20-828V AC tartományban lehetséges.
A készülék kivételes kommunikációs képességekkel rendelkezik: két Ethernet porttal és RS485 interfésszel van felszerelve, amelyek támogatják a Modbus RTU/ASCII, Modbus TCP/IP, BACnet IP és DNP3 protokollokat. Az Ethernet portokon daisy-chain (felfűzéses) topológia is kialakítható, ami egyszerűsíti a kábelezést. A kommunikációs kapacitást bővíti a beépített webszerver, amely valós idejű adatmegtekintést, diagnosztikát és e-mailes riasztásokat tesz lehetővé. A hálózati szolgáltatások között megtalálható az SNTP kliens és SNMP-Traps támogatás is. Az eszköz gateway funkcióval is rendelkezik, amely lehetővé teszi az Ethernet és soros kommunikáció közötti átjárást, így integrálhatók a régebbi eszközök is a modern hálózatokba.
Schneider Electric PM5000 series - METSEPM5580 műszaki adatok
Általános adatok
Termékcsalád: PowerLogic
Terméknév: PowerLogic PM5000
Eszköz rövidnév: PM5580
Termék vagy komponens típus: Teljesítménymérő
Mérési tulajdonságok
Teljesítmény minőség elemzés: Akár a 63. felharmonikusig
Mérés típusa: Mért semleges áram, Számított földáram
Eszköz alkalmazása: Gateway, WAGES mérés, Teljesítmény felügyelet, Multi-tarifa
Mérési típusok: Áram, Feszültség, Frekvencia, Teljesítménytényező, Energia, Aktív és reaktív teljesítmény
Elektromos jellemzők
Tápfeszültség: 24 V DC
Hálózati frekvencia: 50 Hz, 60 Hz
Névleges áram [In]: 1 A, 5 A
Hálózat típusa: 3P + N, 3P, 1P + N
Maximális teljesítményfelvétel: 16 VA 480 V-nál
Áthidalási idő: 35 ms 120 V AC tipikus, 129 ms 230 V AC tipikus, 50 ms 125 V DC tipikus
Kijelző és mérési paraméterek
Kijelző típusa: Monokróm grafikus LCD
Kijelző felbontás: 128 x 128 pixel
Mintavételezési sebesség: 128 minta/ciklus
Mérési áramtartomány: 50...10000 mA
Analóg bemenet típusa: Feszültség (impedancia 5 MOhm), Áram (impedancia <= 0,3 mOhm)
Mérési feszültségtartomány: 20...400 V AC 45...65 Hz fázis és semleges között, 20...828 V AC 45...65 Hz fázisok között
Frekvenciamérési tartomány: 45...65 Hz
Pontosság
Mérési pontosság: Látszólagos teljesítmény +/- 0,5%, Frekvencia +/- 0,05%, Aktív energia +/- 0,2%, Reaktív energia +/- 1%, Aktív teljesítmény +/- 0,2%, Feszültség +/- 0,1%, Teljesítménytényező +/- 0,005, Áram +/- 0,15%, Reaktív teljesítmény +/- 1%
Pontossági osztály: Class 0.2S aktív energia az IEC 62053-22 szerint
Bemenetek és kimenetek
Bemenetek száma: 4 digitális
Kimenetek száma: 2 digitális
Kommunikáció
Kommunikációs port protokoll: Modbus RTU és ASCII 9,6, 19,2 és 38,4 kbaud sebességgel páros/páratlan vagy nincs paritás - 2 vezetékes, 2500 V szigetelés, JBUS, Modbus TCP/IP 10/100 Mbit/s, 2500 V szigetelés, Ethernet Modbus TCP/IP daisy chain, BACnet IP, DNP3 Ethernet-en
Kommunikációs port támogatás: RS485, ETHERNET
Kommunikációs gateway: Ethernet/soros
Adatrögzítés és memória
Adatrögzítés: Eseménynaplók, Karbantartási naplók, Min/max pillanatnyi értékek, Adatnaplók, Riasztási naplók, Időbélyegzés
Memóriakapacitás: 1,1 MB
Webszolgáltatások
Webszolgáltatások: Riasztási értesítés e-mailben, Webszerver, Diagnosztika előre definiált weboldalakkal, Valós idejű adatmegtekintés
Ethernet szolgáltatások: SNTP kliens, SNMP-Traps
Csatlakozások és szerelés
Csatlakozások - terminálok: Feszültségkör: csavaros sorkapocs 4, Vezérlőkör: csavaros sorkapocs 2, Áramváltó: csavaros sorkapocs 6, RS485 link: csavaros sorkapocs 4, Digitális bemenet: csavaros sorkapocs 8, Digitális kimenet: csavaros sorkapocs 4, Ethernet hálózat: RJ45 csatlakozó 2
Szerelési mód: Süllyesztett
Szerelési tartó: Keret
Megfelelőségek és tanúsítványok
Szabványok: EN 50470-3, IEC 61557-12:2015, IEC 62053-22:2020, IEC 62053-24, IEC 60529, EN 50470-1, UL 61010-1, IEC 62053-23:2020, IEC 62052-11:2020, IEC 62052-31:2015
Terméktanúsítványok: CE megfelelőség az IEC 61010-1 szerint, CULus megfelelőség az UL 61010-1 szerint
Fizikai jellemzők
Szélesség: 96 mm
Mélység: 72 mm
Magasság: 96 mm
Nettó tömeg: 450 g
Környezeti feltételek
IP védettségi fokozat: IP54 kijelző: az IEC 60529 szerint, IP30 hátlap: az IEC 60529 szerint
Relatív páratartalom: 5...95% 50 °C-on, nem kondenzálódó
Szennyezettségi fok: 2
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi magasság: <= 3000 m
