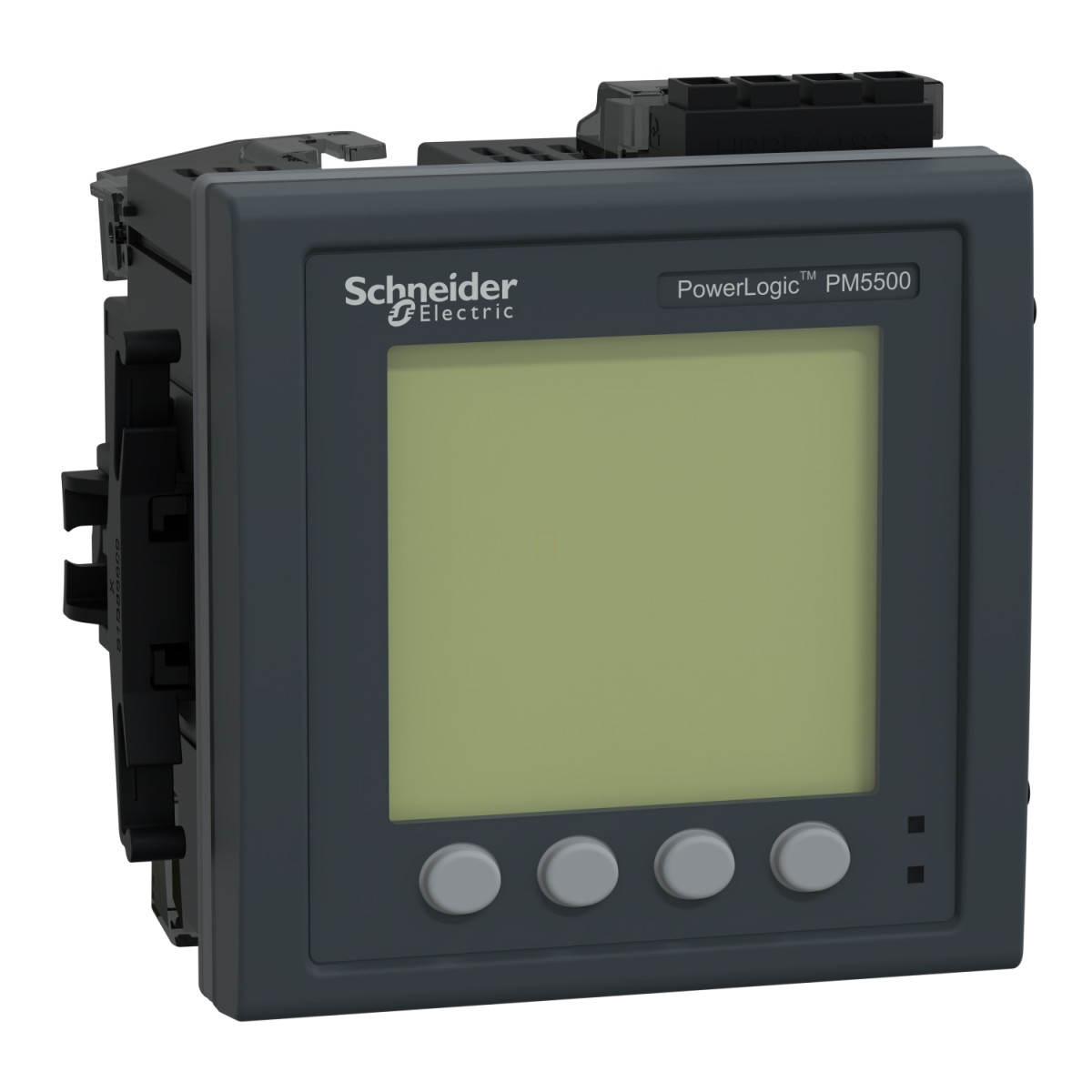

Schneider Electric PM5000 series - METSEPM5570 -PM5570, táblaműszer teljesítménymérő, WC+SS,DNP3.0, digitális I/O, analóg bemenet
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A készülék rendkívül részletes mérési képességekkel rendelkezik, hiszen akár a 63. felharmonikusig képes az elektromos hálózat minőségi paramétereit elemezni. Mérési funkciói között megtalálható a feszültség, áramerősség, frekvencia, teljesítménytényező, energiafogyasztás, valamint az aktív és reaktív teljesítmény pontos meghatározása. A mért semleges áram és számított földáram adatok különösen fontosak lehetnek olyan alkalmazásoknál, ahol a hálózati problémák korai észlelése kritikus fontosságú. A beépített gateway funkcionalitás, WAGES (víz, levegő, gáz, elektromos, gőz) mérés, teljesítmény-monitorozás és többtarifás képesség tovább bővíti a felhasználási lehetőségeket.
A PowerLogic PM5570 tápfeszültsége rendkívül rugalmas, 100-300 V DC vagy 90-528 V AC tartományban működhet 45-65 Hz hálózati frekvencia mellett. Az eszköz névleges árama 1A vagy 5A lehet, és különböző hálózati típusokhoz használható (3P+N, 3P, 1P+N). A készülék monokróm grafikus LCD kijelzővel rendelkezik 128x128 pixeles felbontással, amely segítségével az összes fontos paraméter könnyen leolvasható. A mintavételi sebesség 128 minta/ciklus, ami pontos mérést tesz lehetővé még gyorsan változó terhelési viszonyok között is.
A mérési pontosság kiemelkedő: az aktív energia esetében ±0.2%, ami megfelel a Class 0.2S osztálynak az IEC 62053-22 szabvány szerint. A feszültségmérés pontossága ±0.1%, az árammérésé ±0.15%, míg a teljesítménytényezőé ±0.005. A készülék 2 digitális és 2 analóg bemenettel, valamint 2 digitális kimenettel rendelkezik, amelyekkel külső eszközök vezérelhetők vagy további mérések végezhetők. Különösen hasznos funkció az 52 beállítható riasztás, amelyek azonnal figyelmeztethetnek a rendellenes működésre.
A kommunikációs lehetőségek terén is kiemelkedő a PM5570: 2 Ethernet port (daisy-chain topológiához) Modbus TCP/IP, BACnet IP és DNP3 protokollokkal, valamint RS485 interfész Modbus RTU és ASCII támogatással. A kommunikációs gateway funkció lehetővé teszi a soros-Ethernet átjárást, így integrálható meglévő rendszerekbe is. Az adatnaplózási képességek közé tartozik az eseménynapló, karbantartási napló, min/max értékek rögzítése, adatnaplók, riasztási naplók és időbélyegzés. Az 1,1 MB-os memóriakapacitás elegendő a hosszabb távú adattároláshoz is. A webszerver funkció e-mailes riasztási értesítéseket küldhet, és valós idejű adatmegjelenítést tesz lehetővé standard böngészőkből, míg az SNTP kliens és SNMP-csapdák további hálózati integrációs lehetőségeket biztosítanak.
A készülék fizikai méretei: 96 mm szélesség, 96 mm magasság és 72 mm mélység, ami szabványos méretnek számít a panel műszerek között. Beépítése süllyesztett kivitelben történik keretbe szerelve. A PM5570 működési hőmérséklettartománya -25°C és +70°C között van, tárolási hőmérséklete -40°C és +85°C között, és akár 3000 méteres tengerszint feletti magasságig használható. Az előlap IP54, míg a hátlap IP30 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint. A relatív páratartalom 5-95% lehet 50°C-on, kondenzáció nélkül. A készülék CE és CULus tanúsítvánnyal rendelkezik, és számos nemzetközi szabványnak megfelel, beleértve az IEC 61557-12:2015, IEC 62053-22:2020, IEC 62053-24, IEC 60529, EN 50470-1, UL 61010-1, IEC 62053-23:2020, IEC 62052-11:2020, IEC 62052-31:2015 előírásokat.
Schneider Electric PM5000 series - METSEPM5570 -PM5570, táblaműszer teljesítménymérő, WC+SS,DNP3.0, digitális I/O, analóg bemenet műszaki adatok
Főbb tulajdonságok
Sorozat: PowerLogic
Terméknév: PowerLogic PM5000
Eszköz rövid neve: PM5570
Termék típus: Teljesítménymérő
Kiegészítő tulajdonságok
Teljesítményminőség elemzés: akár a 63. felharmonikusig
Mérési típus: Mért semleges áram, Számított földáram
Eszköz alkalmazás: Gateway, WAGES mérés, Teljesítmény monitorozás, Több-tarifás
Mérési típus: Áram, Feszültség, Frekvencia, Teljesítménytényező, Energia, Aktív és reaktív teljesítmény
Tápfeszültség: 100...300 V DC, 90...528 V AC 45...65 Hz
Hálózati frekvencia: 60 Hz, 50 Hz
Névleges áram [In]: 1 A, 5 A
Hálózat típus: 3P + N, 3P, 1P + N
Maximum teljesítményfelvétel VA-ban: 16 VA 480 V-nál
Ride-through idő: 35 ms 120 V AC tipikus, 129 ms 230 V AC tipikus, 50 ms 125 V DC tipikus
Kijelző
Kijelző típus: Monokróm grafikus LCD
Kijelző felbontás: 128 x 128 pixel
Technikai jellemzők
Mintavételi ráta: 128 minta/ciklus
Mérési áram: 50...10000 mA
Analóg bemenet típus: Feszültség (impedancia 5 MOhm), Áram (impedancia <= 0,3 mOhm)
Mérési feszültség: 20...400 V AC 45...65 Hz fázis és semleges között, 20...828 V AC 45...65 Hz fázisok között
Frekvencia mérési tartomány: 45...65 Hz
Bemenetek száma: 2 digitális, 2 analóg
Mérési pontosság
Látszólagos teljesítmény: +/- 0,5 %
Frekvencia: +/- 0,05 %
Aktív energia: +/- 0,2 %
Reaktív energia: +/- 1 %
Aktív teljesítmény: +/- 0,2 %
Feszültség: +/- 0,1 %
Teljesítménytényező: +/- 0,005
Áram: +/- 0,15 %
Reaktív teljesítmény: +/- 1 %
Pontossági osztály: Class 0.2S aktív energia az IEC 62053-22 szerint
Kommunikáció
Kimenetek száma: 2 digitális
Megjelenített információ: Tarifa (8)
Kommunikációs port protokoll: Modbus RTU és ASCII 9,6, 19,2 és 38,4 kbaud páros/páratlan vagy nincs - 2 vezeték, szigetelés 2500 V, JBUS, Modbus TCP/IP 10/100 Mbit/s, szigetelés 2500 V, Ethernet Modbus TCP/IP daisy chain, BACnet IP, DNP3 over ethernet
Kommunikációs port támogatás: RS485, ETHERNET
Kommunikációs gateway: Ethernet/soros
Adatrögzítés és webszolgáltatások
Adatrögzítés: Eseménynaplók, Karbantartási naplók, Min/max pillanatnyi értékek, Adatnaplók, Riasztási naplók, Időbélyegzés
Memória kapacitás: 1,1 MB
Webszolgáltatások: Riasztási értesítés e-mailben, Webszerver, Diagnosztika előre definiált weboldalak segítségével, Adatok valós idejű megtekintése
Ethernet szolgáltatások: SNTP kliens, SNMP-Traps
Csatlakozások és szerelés
Csatlakozások - terminálok: Feszültségi áramkör: csavaros sorkapocs4, Vezérlőáramkör: csavaros sorkapocs2, Áramváltó: csavaros sorkapocs6, RS485 kapcsolat: csavaros sorkapocs4, Digitális bemenet: csavaros sorkapocs8, Digitális kimenet: csavaros sorkapocs4, Ethernet hálózat: RJ45 csatlakozó2
Szerelési mód: Süllyesztett szerelés
Szerelési támogatás: Keret
Szabványok és tanúsítványok
Szabványok: EN 50470-3, IEC 61557-12:2015, IEC 62053-22:2020, IEC 62053-24, IEC 60529, EN 50470-1, UL 61010-1, IEC 62053-23:2020, IEC 62052-11:2020, IEC 62052-31:2015
Termék tanúsítványok: CE az IEC 61010-1 szerint, CULus az UL 61010-1 szerint
Fizikai jellemzők
Szélesség: 96 mm
Mélység: 72 mm
Magasság: 96 mm
Nettó tömeg: 450 g
Környezeti feltételek
IP védettségi fokozat: IP54 kijelző: az IEC 60529 szerint, IP30 hátlap: az IEC 60529 szerint
Relatív páratartalom: 5...95 % 50 °C-on nem-kondenzálódó
Szennyezési fokozat: 2
Környezeti működési hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemeltetési magasság: <= 3000 m
