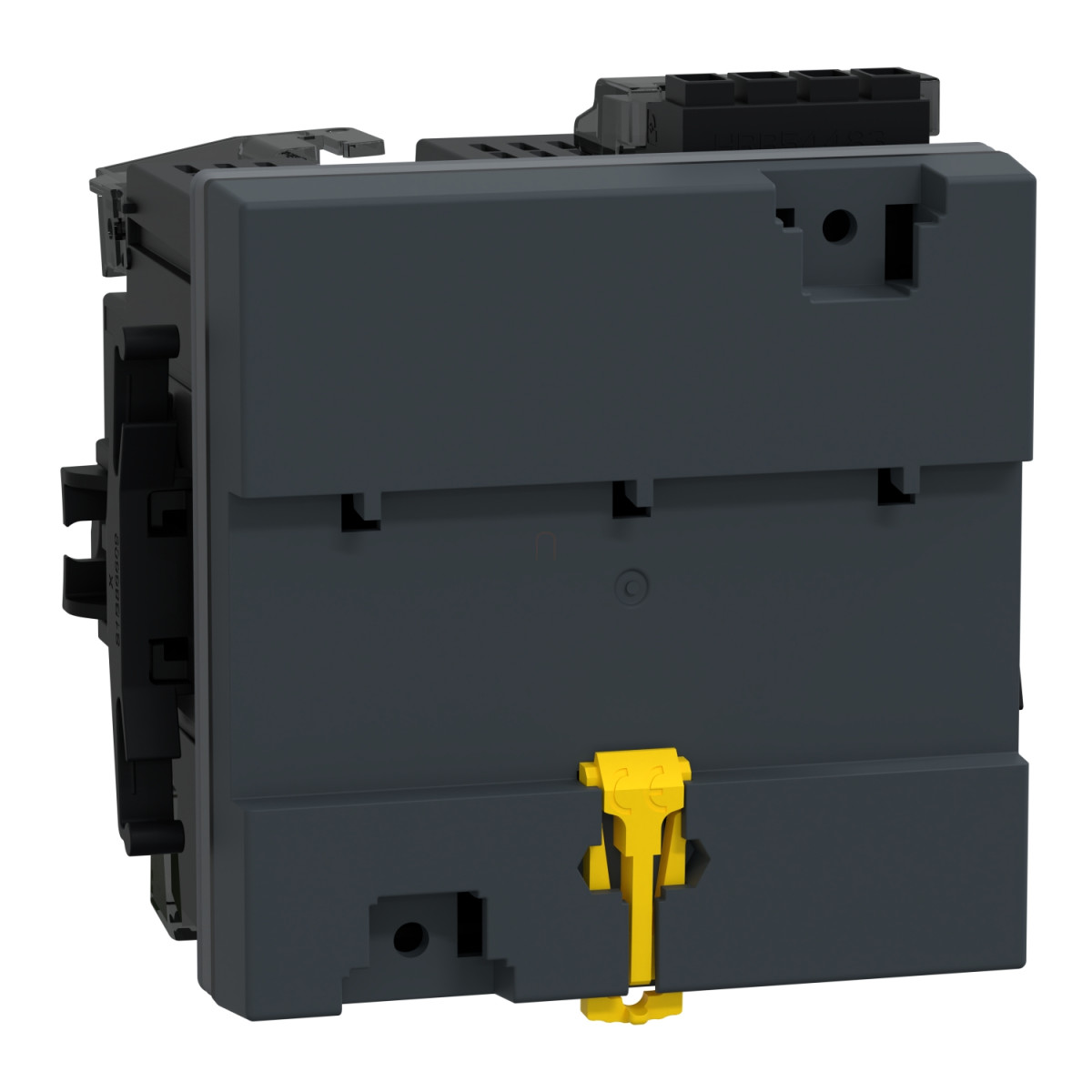

A Schneider Electric PowerLogic PM5563 egy rendkívül fejlett teljesítménymérő eszköz, amely kiváló megoldást kínál ipari és kereskedelmi létesítmények komplex energiamonitorozási feladataira. Ez a DIN-sínre szerelhető, kijelző nélküli kivitelben elérhető eszköz ideális választás azoknak, akik távoli monitorozás mellett szeretnék optimalizálni energiafelhasználásukat és költségeiket.
A PowerLogic PM5000 sorozat részeként a PM5563 modell kiemelkedő funkcionalitással rendelkezik. Képes a teljes körű teljesítménymérésre, beleértve a feszültség, áram, frekvencia, teljesítménytényező, energia, valamint az aktív és reaktív teljesítmény pontos monitorozását. Az eszköz a 63. harmonikusig képes elemezni a hálózati teljesítményminőséget, így részletes képet adva az elektromos hálózat állapotáról. A mért semleges áramnak és a számított földáramnak köszönhetően teljes körű betekintést nyújt a rendszer működésébe. A készülék különösen hasznos a teljesítményfigyelés, a WAGES (víz, levegő, gáz, elektromosság, gőz) mérés területén, valamint gateway funkcióval és többtarifás méréssel is rendelkezik.
A PM5563 műszaki paraméterei lenyűgözőek: 100-300 V DC vagy 90-528 V AC közötti tápfeszültséggel működtethető, 45-65 Hz hálózati frekvenciatartományban. A névleges áram 1A vagy 5A lehet, és különböző hálózattípusokkal kompatibilis: 1P+N, 3P vagy 3P+N. A készülék 128 minta/ciklus mintavételi sebességgel dolgozik, ami kiemelkedően pontos mérést tesz lehetővé. A mérési pontossága is figyelemre méltó: látszólagos teljesítmény esetén ±0,5%, frekvenciánál ±0,05%, aktív energiánál ±0,2%, reaktív energiánál ±1%, aktív teljesítménynél ±0,2%, feszültségnél ±0,1%, teljesítménytényezőnél ±0,005, áramnál ±0,15% és reaktív teljesítménynél ±1% pontossággal mér. Az eszköz a Class 0.2S aktív energia pontossági osztályba tartozik az IEC 62053-22 szabvány szerint.
A kommunikációs lehetőségek tekintetében a PM5563 két Ethernet porttal rendelkezik, és számos protokollt támogat: Modbus RTU és ASCII (9,6, 19,2 és 38,4 kbaud sebességgel), JBUS, Modbus TCP/IP (10/100 Mbit/s), Ethernet Modbus TCP/IP daisy chain, BACnet IP, valamint DNP3 over ethernet. Az RS485 és Ethernet portok 2500V szigeteléssel rendelkeznek. Az eszköz gateway funkcióval is rendelkezik, amely lehetővé teszi az Ethernet/soros kommunikációt.
A PowerLogic PM5563 kompakt méretekkel rendelkezik: 96 mm széles, 96 mm magas és 72 mm mély, nettó tömege pedig mindössze 450 g. 4 digitális bemenettel és 2 digitális kimenettel van felszerelve, így rugalmasan illeszthető különböző automatizálási és vezérlési rendszerekbe. A készülék 1,1 MB memóriakapacitással rendelkezik, amely lehetővé teszi a karbantartási naplók, eseménynaplók, riasztási naplók és adatnaplók tárolását, valamint a pillanatnyi értékek minimum/maximum értékeinek rögzítését időbélyeggel ellátva. A webszolgáltatások között szerepel a riasztási értesítés e-mailben, diagnosztika előre definiált weboldalakon keresztül, webszerver funkció és az adatok valós idejű megtekintése. Az Ethernet szolgáltatások között megtalálható az SNMP-Traps és az SNTP kliens is.
Schneider Electric PM5000 series - METSEPM5563 -PM5563 Teljesítménymérő, kijelző nélkül (DIN), Modbus és Ethernet, memória, 4 DI / 2 DO, riasztások, 100-480 V AC műszaki adatok
Általános jellemzők
Termékcsalád: PowerLogic
Terméknév: PowerLogic PM5000
Eszköz rövid neve: PM5563
Termék vagy komponens típusa: Teljesítménymérő
Kiegészítő jellemzők
Teljesítményminőség elemzés: 63. harmonikusig
Mérési típus: Mért semleges áram, számított földáram
Eszköz alkalmazás: Teljesítményfigyelés, WAGES mérés, Gateway, Multi-tarifa
Mérés típusa: Áram, Feszültség, Frekvencia, Teljesítménytényező, Energia, Aktív és reaktív teljesítmény
Tápfeszültség: 100...300 V DC, 90...528 V AC 45...65 Hz
Hálózati frekvencia: 60 Hz, 50 Hz
Névleges áram [In]: 5 A, 1 A
Hálózat típusa: 1P + N, 3P, 3P + N
Maximális teljesítményfelvétel VA-ben: 16 VA 480 V-nál
Áramkimaradási idő: 35 ms 120 V AC tipikus, 129 ms 230 V AC tipikus, 50 ms 125 V DC tipikus
Kijelző és mérési jellemzők
Kijelző típusa: Kijelző nélkül
Mintavételi ráta: 128 minta/ciklus
Mérési áram: 50...10000 mA
Analóg bemenet típusa: Feszültség (impedancia 5 MOhm), Áram (impedancia <= 0,3 mOhm)
Mérési feszültség: 20...400 V AC 45...65 Hz fázis és semleges között, 20...828 V AC 45...65 Hz fázisok között
Frekvenciamérési tartomány: 45...65 Hz
Mérési pontosság
Bemenetek száma: 4 digitális
Mérési pontosság: Látszólagos teljesítmény +/- 0,5%, Frekvencia +/- 0,05%, Aktív energia +/- 0,2%, Reaktív energia +/- 1%, Aktív teljesítmény +/- 0,2%, Feszültség +/- 0,1%, Teljesítménytényező +/- 0,005, Áram +/- 0,15%, Reaktív teljesítmény +/- 1%
Pontossági osztály: Class 0.2S aktív energia az IEC 62053-22 szerint
Kimenetek száma: 2 digitális
Megjelenített információ: Tarifa (8)
Kommunikációs jellemzők
Kommunikációs port protokoll: Modbus RTU és ASCII 9,6, 19,2 és 38,4 kbaud páros/páratlan vagy nincs - 2 vezeték, szigetelés 2500 V, JBUS, Modbus TCP/IP 10/100 Mbit/s, szigetelés 2500 V, Ethernet Modbus TCP/IP daisy chain, BACnet IP, DNP3 over ethernet
Kommunikációs port támogatás: RS485, ETHERNET
Kommunikációs átjáró: Ethernet/soros
Adatrögzítés és webszolgáltatások
Adatrögzítés: Karbantartási naplók, Eseménynaplók, Riasztási naplók, Időbélyegzés, Adatnaplók, Pillanatnyi értékek min/max értékei
Memóriakapacitás: 1,1 MB
Webszolgáltatások: Riasztási értesítés e-mailben, Diagnosztika előre definiált weboldalakon keresztül, Webszerver, Adatok valós idejű megtekintése
Ethernet szolgáltatás: SNMP-Traps, SNTP kliens
Csatlakozások és szerelés
Csatlakozások - terminálok: Feszültségkör: csavaros sorkapocs4, Vezérlőkör: csavaros sorkapocs2, Áramváltó: csavaros sorkapocs6, RS485 link: csavaros sorkapocs4, Digitális bemenet: csavaros sorkapocs8, Digitális kimenet: csavaros sorkapocs4, Ethernet hálózat: RJ45 csatlakozó2
Szerelési mód: Rácsíptethető
Szerelési alap: DIN sín
Szabványok és tanúsítványok
Szabványok: EN 50470-1, IEC 60529, IEC 62053-24, UL 61010-1, IEC 62053-22:2020, IEC 61557-12:2015, EN 50470-3, ANSI C12.20, IEC 62053-23:2020, IEC 62052-11:2020, IEC 62052-31:2015
Terméktanúsítványok: CE megfelelőség az IEC 61010-1 szerint, CULus megfelelőség az UL 61010-1 szerint, BTL
Fizikai jellemzők
Szélesség: 96 mm
Mélység: 72 mm
Magasság: 96 mm
Nettó tömeg: 450 g
Környezeti jellemzők
IP védettségi fokozat: IP54 kijelző: az IEC 60529 szerint, IP30 hátlap: az IEC 60529 szerint
Relatív páratartalom: 5...95% 50 °C-on, nem kondenzálódó
Szennyezési fokozat: 2
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
Üzemi magasság: <= 3000 m
