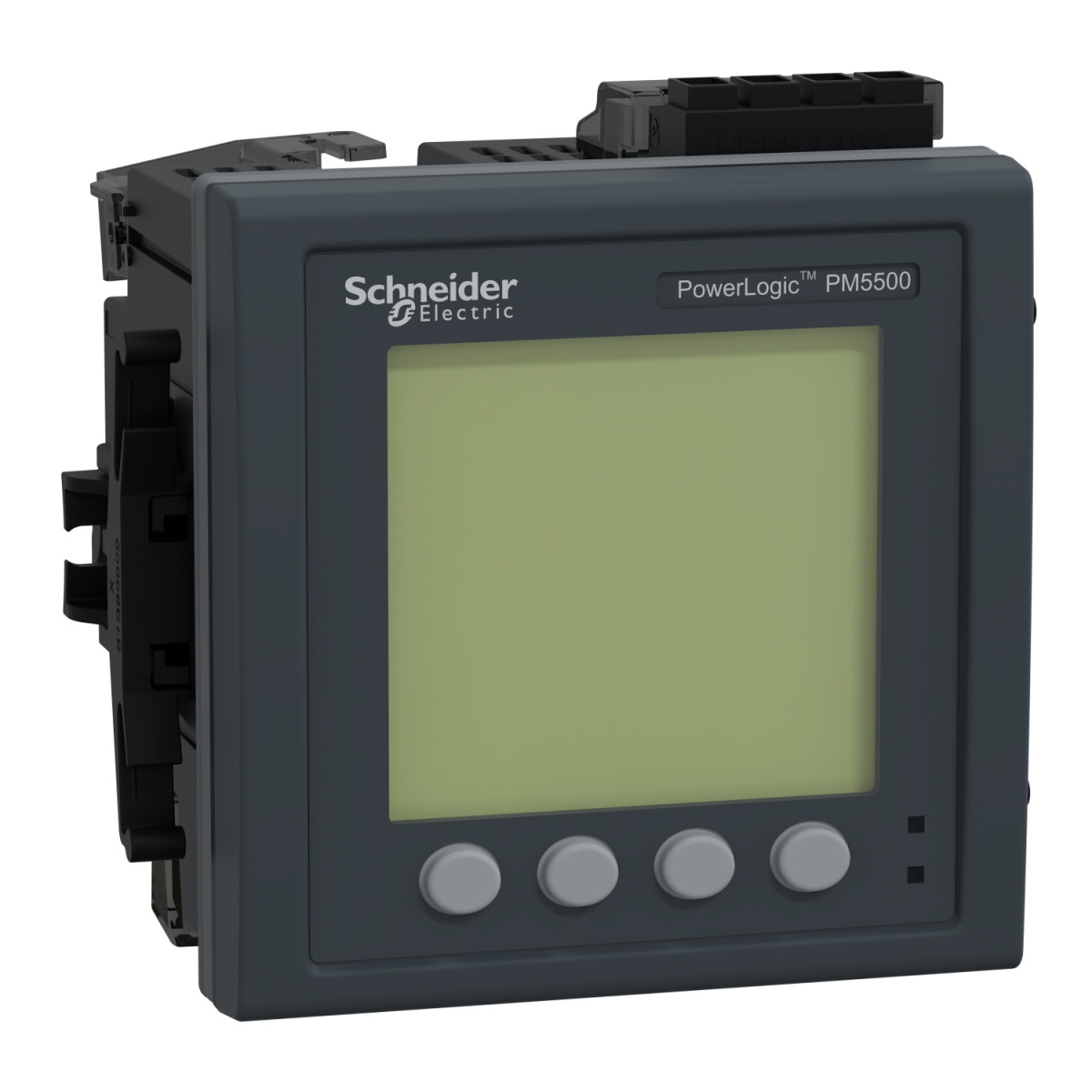

A PowerLogic PM5561 egy rendkívül fejlett teljesítménymérő a Schneider Electric PM5000 sorozatából, amely professzionális energiamonitorozást és kiváló teljesítmény-minőség analízist biztosít. Ez a készülék tökéletes megoldás olyan felhasználók számára, akik részletes energiafelügyeleti adatokat igényelnek, és optimalizálni szeretnék létesítményük energiafogyasztását.
A PM5561 teljesítménymérő számos kiemelkedő funkcióval rendelkezik, amelyek közül az egyik legfontosabb a 63. felharmonikusig terjedő teljesítmény-minőség analízis. Ez lehetővé teszi a hálózati problémák részletes feltárását és elemzését. A készülék 1,1 MB belső memóriával rendelkezik, amely biztosítja a karbantartási naplók, adatnaplók, riasztási naplók, eseménynaplók és a pillanatnyi értékek minimum/maximum értékeinek tárolását időbélyegzővel ellátva. Az eszköz 4 digitális bemenettel és 2 digitális kimenettel rendelkezik, valamint 52 különböző riasztás beállítására képes. A METSEPM5561 cikkszámú műszer MID (Measuring Instruments Directive) tanúsítvánnyal rendelkezik, ami garantálja a mérések pontosságát és megbízhatóságát az európai előírásoknak megfelelően.
Kommunikációs lehetőségei rendkívül sokrétűek: két Ethernet port Modbus TCP/IP protokollal, amely daisy-chain topológiát támogat, valamint RS485 port a Modbus RTU és ASCII protokollokhoz. Ez a rugalmasság lehetővé teszi a készülék egyszerű integrálását meglévő rendszerekbe. Emellett támogatja a BACnet IP és DNP3 over Ethernet protokollokat is. A PM5561 webszerver funkcióval is rendelkezik, amely e-mailes riasztási értesítéseket küld, valamint lehetővé teszi az adatok valós idejű megtekintését és a diagnosztikát előre definiált weboldalakon keresztül. Az SNMP-Traps és SNTP kliens szolgáltatások tovább bővítik a hálózati lehetőségeket.
A PowerLogic PM5561 teljesítménymérő kivételes pontosságot biztosít: aktív energia mérésében 0,2% (Class 0.2S az IEC 62053-22 szerint), frekvencia mérésében 0,05%, feszültség mérésében 0,1%, áram mérésében 0,15%, teljesítménytényező mérésében 0,005, valamint aktív teljesítmény mérésében 0,2% pontosságot garantál. A készülék képes mért semleges áram és számított földáram mérésére, valamint támogatja a többtarifás mérést, a WAGES (víz, levegő, gáz, elektromosság, gőz) mérést és a gateway funkcionalitást. A mérési paraméterek között szerepel az áram, feszültség, frekvencia, teljesítménytényező, energia, valamint az aktív és reaktív teljesítmény.
A készülék rendkívül rugalmas tápfeszültség tartománnyal rendelkezik: 100-300 V DC vagy 90-528 V AC (45-65 Hz). A mérési feszültségtartomány 20-400 V AC a fázis és semleges között, illetve 20-828 V AC a fázisok között (45-65 Hz frekvenciatartományban). A névleges áramerősség 1 A vagy 5 A, a mérési tartomány pedig 50-10000 mA. A készülék 3 fázisú, 3 fázis + semleges és 1 fázis + semleges hálózatokban egyaránt alkalmazható. A PowerLogic PM5561 128x128 pixeles háttérvilágított LCD kijelzővel rendelkezik, amely könnyen leolvasható adatokat biztosít. A mintavételezési sebesség 128 minta/ciklus, ami részletes és pontos mérést tesz lehetővé.
PowerLogic PM5561 műszaki adatok
Általános jellemzők
Termékcsalád: PowerLogic
Terméknév: PowerLogic PM5000
Készülék rövid neve: PM5561
Termék vagy komponens típusa: Teljesítménymérő
Kiegészítő jellemzők
Teljesítmény minőség analízis: a 63. felharmonikusig
Mérési típus: Mért semleges áram, Számított földáram
Készülék alkalmazás: Többtarifás, WAGES mérés, Gateway, Teljesítmény monitorozás
Mérés típusa: Áram, Feszültség, Frekvencia, Teljesítménytényező, Energia, Aktív és reaktív teljesítmény
Tápfeszültség: 100...300 V DC, 90...528 V AC 45...65 Hz
Hálózati frekvencia: 50 Hz, 60 Hz
Névleges áramerősség [In]: 1 A, 5 A
Hálózat típusa: 3P, 3P + N, 1P + N
Maximális teljesítményfelvétel VA-ban: 16 VA 480 V-nál
Áthidalási idő: 35 ms 120 V AC tipikus, 129 ms 230 V AC tipikus, 50 ms 125 V DC tipikus
Kijelző és mintavételezés
Kijelző típusa: Háttérvilágított LCD
Kijelző felbontása: 128 x 128 pixel
Mintavételi sebesség: 128 minta/ciklus
Mérési jellemzők
Mérési áram: 50…10000 mA
Analóg bemenet típusa: Feszültség (impedancia 5 MOhm), Áram (impedancia <= 0,3 mOhm)
Mérési feszültség: 20…400 V AC 45...65 Hz fázis és semleges között, 20…828 V AC 45...65 Hz fázisok között
Frekvenciamérési tartomány: 45…65 Hz
Bemenetek száma: 4 digitális
Mérési pontosság
Látszólagos teljesítmény: +/- 0,5 %
Frekvencia: +/- 0,05 %
Aktív energia: +/- 0,2 %
Reaktív energia: +/- 1 %
Aktív teljesítmény: +/- 0,2 %
Feszültség: +/- 0,1 %
Teljesítménytényező: +/- 0,005
Áram: +/- 0,15 %
Reaktív teljesítmény: +/- 1 %
Kommunikáció
Kommunikációs port protokoll: Modbus RTU és ASCII 9,6, 19,2 és 38,4 kbaud sebességgel páros/páratlan vagy nincs - 2 vezeték, szigetelés 2500 V, JBUS, Modbus TCP/IP 10/100 Mbit/s, szigetelés 2500 V, Ethernet Modbus TCP/IP daisy chain, BACnet IP, DNP3 over ethernet
Kommunikációs port támogatás: RS485, ETHERNET
Kommunikációs gateway: Ethernet/soros
Adatrögzítés és web szolgáltatások
Adatrögzítés: Karbantartási naplók, Adatnaplók, Riasztási naplók, Eseménynaplók, Pillanatnyi értékek min/max, Időbélyegzés
Memória kapacitás: 1,1 MB
Web szolgáltatások: Riasztási értesítés e-mailben, Web szerver, Diagnosztika előre definiált weboldalak segítségével, Adatok valós idejű megtekintése
Ethernet szolgáltatás: SNMP-Traps, SNTP kliens
Fizikai jellemzők
Mélység: 72 mm
Szélesség: 96 mm
Magasság: 96 mm
Nettó tömeg: 450 g
Szerelési mód: Süllyesztett
Rögzítési támogatás: Keretrendszer
Csatlakozások - terminálok
Feszültség áramkör: csavaros sorkapocs 4
Vezérlő áramkör: csavaros sorkapocs 2
Áramváltó: csavaros sorkapocs 6
RS485 kapcsolat: csavaros sorkapocs 4
Digitális bemenet: csavaros sorkapocs 8
Digitális kimenet: csavaros sorkapocs 4
Ethernet hálózat: RJ45 csatlakozó 2
Környezeti jellemzők
IP védettségi fokozat: IP54 kijelző: IEC 60529 szerint, IP30 hátlap: IEC 60529 szerint
Relatív páratartalom: 5…95 % 50 °C-on nem kondenzálódó
Szennyezettségi fok: 2
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…85 °C
Üzemi magasság: <= 3000 m
Tanúsítványok
Szabványok: IEC 60529, EN 50470-1, UL 61010-1, IEC 62053-24, EN 50470-3, IEC 62053-22:2020, IEC 61557-12:2015, ANSI C12.20, IEC 62053-23:2020, IEC 62052-11:2020, IEC 62052-31:2015
Terméktanúsítványok: CE az IEC 61010-1 szerint, CULus az UL 61010-1 szerint, MID az EN 50470-1 szerint, MID az EN 50470-3 szerint
