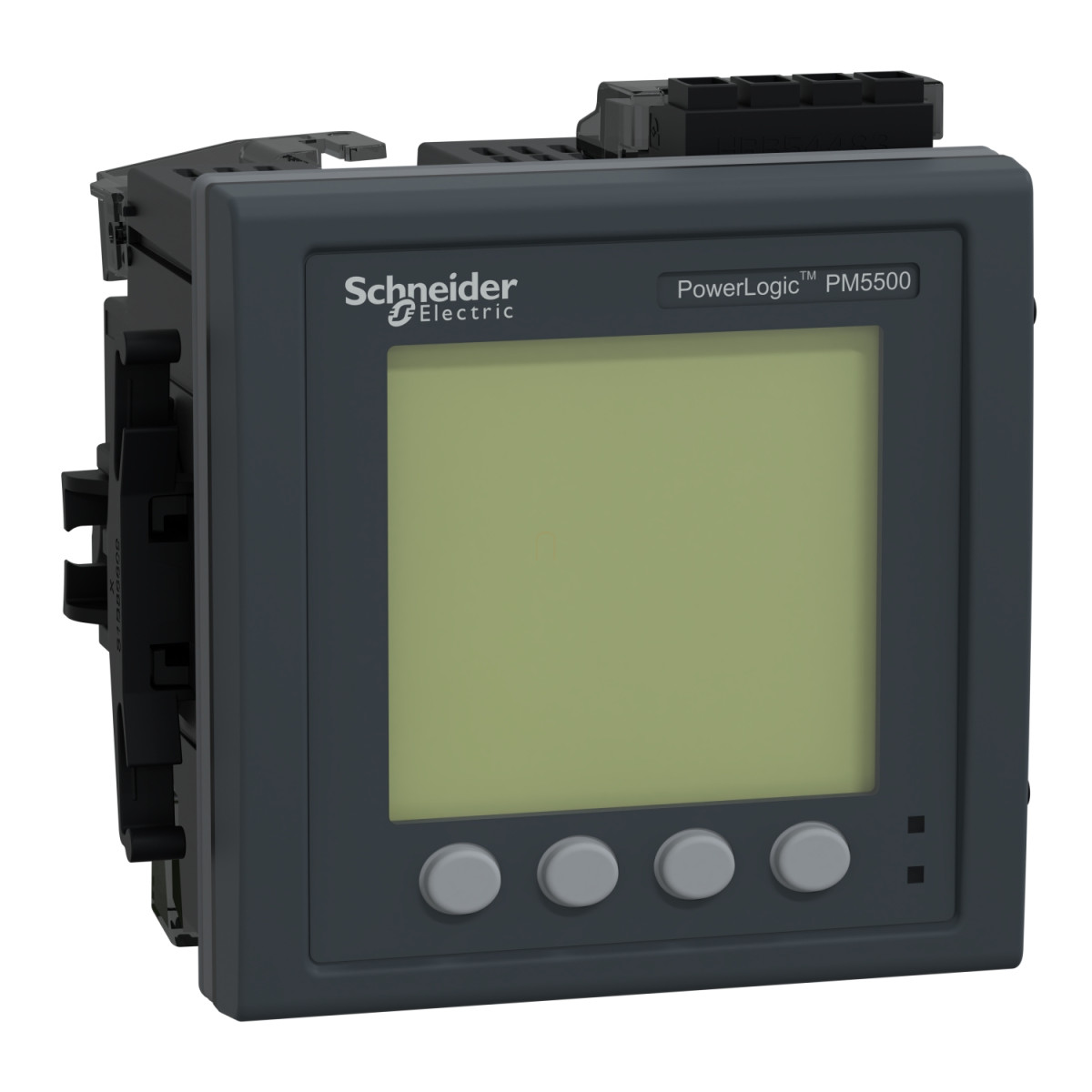

A Schneider Electric PowerLogic PM5560 teljesítménymérő egy fejlett energiamonitorozó eszköz, amely kiváló megoldást kínál a modern ipari és kereskedelmi létesítmények energiafelhasználásának precíz nyomon követésére. Ez a sokoldalú mérőeszköz a PowerLogic PM5000 sorozat része, amely megbízható és pontos mérési adatokat biztosít a hatékony energiamenedzsment megvalósításához.
A PM5560 modell kiemelkedik a magas szintű teljesítményminőség-elemzési képességével, amely lehetővé teszi a felharmonikusok vizsgálatát egészen a 63. harmonikusig. Ez rendkívül hasznos tulajdonság olyan környezetben, ahol a hálózati minőség kritikus fontosságú. A készülék méri a semleges áramot és számítja a földelési áramot, így teljes képet ad a hálózat állapotáról. A berendezés többféle hálózati konfigurációval kompatibilis, beleértve a háromfázisú+nulla, háromfázisú, valamint egyfázisú+nulla rendszereket, így szinte bármilyen villamos hálózatba integrálható.
A PM5560 teljesítménymérő átfogó mérési képességekkel rendelkezik: méri az áramot, feszültséget, frekvenciát, teljesítménytényezőt, energiát, valamint az aktív és reaktív teljesítményt. A mérési pontosság kiemelkedő - az aktív energia mérése esetén 0.2% pontosságú, megfelelve az IEC 62053-22 szabvány Class 0.2S előírásainak. A feszültségmérési pontosság ±0.1%, az árammérési pontosság ±0.15%, a frekvenciamérési pontosság pedig ±0.05%. A berendezés 4 digitális bemenettel és 2 digitális kimenettel rendelkezik, amelyek rugalmas vezérlési és monitoring lehetőségeket biztosítanak. A készülék beépített memóriájának kapacitása 1,1 MB, amely lehetővé teszi az eseménynaplók, karbantartási naplók, min/max értékek, adatnaplók és riasztási naplók tárolását, időbélyeggel ellátva.
A kommunikációs lehetőségek terén a PowerLogic PM5560 kiemelkedik a versenytársak közül. Két Ethernet porttal rendelkezik, amelyek támogatják a Modbus TCP/IP protokollt (10/100 Mbit/s sebességgel, 2500 V szigeteléssel), valamint a BACnet IP és DNP3 over Ethernet protokollokat. Ezen felül RS485 csatlakozással is rendelkezik, amely Modbus RTU és ASCII kommunikációt tesz lehetővé 9,6, 19,2 és 38,4 kbaud sebességgel. A készülék kiváló gateway funkcióval rendelkezik, amely lehetővé teszi az Ethernet/soros átalakítást. A webes szolgáltatások között megtalálható a riasztási értesítés e-mailben, diagnosztika előre definiált weboldalakon keresztül, webszerver funkció és az adatok valós idejű megtekintése. Az Ethernet szolgáltatások között SNTP kliens és SNMP-Traps is elérhető. A METSEPM5560 cikkszámú készülék 8 különböző tarifát képes kezelni, ami előnyös a többzónás energiaelszámolási rendszerekben.
Schneider Electric PM5000 series - METSEPM5560 -PM5560 Teljesítménymérő, Modbus és Ethernet, memória, 4 DI / 2 DO, riasztások, 100-480 V AC műszaki adatok
Alap jellemzők
Termékcsalád: PowerLogic
Terméknév: PowerLogic PM5000
Készülék rövid neve: PM5560
Termék vagy komponens típusa: Teljesítménymérő
Kiegészítő jellemzők
Teljesítményminőség-elemzés: a 63. harmonikusig
Mérés típusa: Mért semleges áram, számított földáram
Készülék alkalmazás: Gateway, WAGES mérés, teljesítménymérés, többtarifás
Mérés típusai: Áram, feszültség, frekvencia, teljesítménytényező, energia, aktív és reaktív teljesítmény
Tápfeszültség: 100...300 V DC, 90...528 V AC 45...65 Hz
Hálózati frekvencia: 50 Hz, 60 Hz
Névleges áram: 1 A, 5 A
Hálózat típusa: 3P + N, 3P, 1P + N
Maximális teljesítményfelvétel: 16 VA 480 V-nál
Áthidalási idő: 35 ms 120 V AC tipikus, 129 ms 230 V AC tipikus, 50 ms 125 V DC tipikus
Kijelző és adatkezelés
Kijelző típusa: Háttérvilágított LCD
Kijelző felbontás: 128 x 128 pixel
Mintavételi sebesség: 128 minta/ciklus
Mérési jellemzők
Mérési áram: 50...10000 mA
Analóg bemenet típusa: Feszültség (impedancia 5 MOhm), áram (impedancia <= 0,3 mOhm)
Mérési feszültség: 20...400 V AC 45...65 Hz fázis és semleges között, 20...828 V AC 45...65 Hz fázisok között
Frekvenciamérési tartomány: 45...65 Hz
Bemenetek száma: 4 digitális
Mérési pontosság
Látszólagos teljesítmény: +/- 0,5 %
Frekvencia: +/- 0,05 %
Aktív energia: +/- 0,2 %
Reaktív energia: +/- 1 %
Aktív teljesítmény: +/- 0,2 %
Feszültség: +/- 0,1 %
Teljesítménytényező: +/- 0,005
Áram: +/- 0,15 %
Reaktív teljesítmény: +/- 1 %
Pontossági osztály: Class 0.2S aktív energia az IEC 62053-22 szerint
Kommunikáció
Kimenetek száma: 2 digitális
Megjelenített információ: Tarifa (8)
Kommunikációs port protokoll: Modbus RTU és ASCII 9,6, 19,2 és 38,4 kbaudon páros/páratlan vagy nincs - 2 vezeték, szigetelés 2500 V, JBUS, Modbus TCP/IP 10/100 Mbit/s, szigetelés 2500 V, Ethernet Modbus TCP/IP daisy chain, BACnet IP, DNP3 over ethernet
Kommunikációs port támogatás: RS485, ETHERNET
Kommunikációs gateway: Ethernet/soros
Fizikai jellemzők
Szélesség: 96 mm
Mélység: 72 mm
Magasság: 96 mm
Nettó súly: 450 g
Környezeti jellemzők
IP védettség: IP54 kijelző, IP30 hátlap
Relatív páratartalom: 5...95 % 50 °C-on, nem kondenzálódó
Szennyezési fok: 2
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi magasság: <= 3000 m
