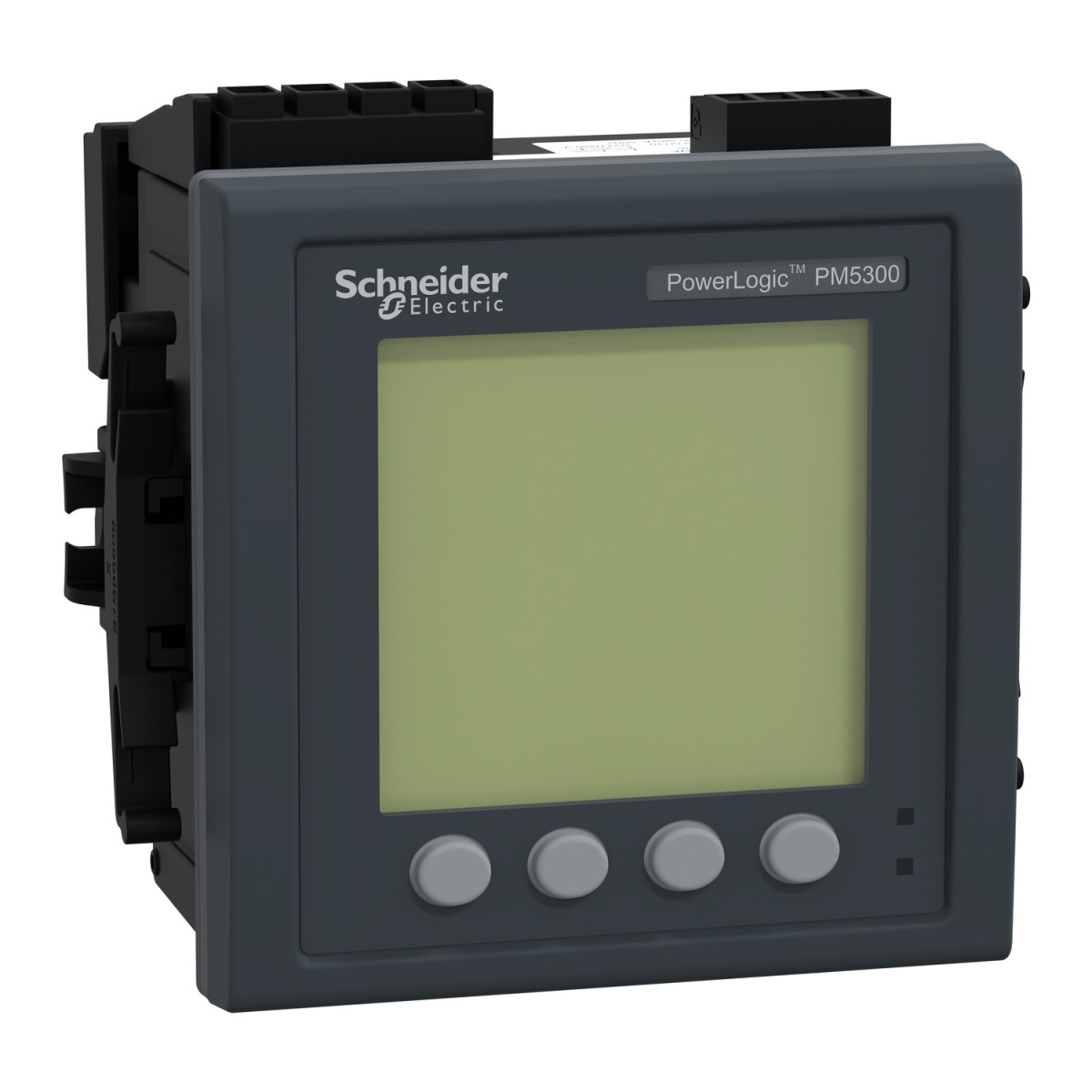

A Schneider Electric PowerLogic PM5341 teljesítménymérő egy fejlett energiamonitorozó eszköz, amely ideális megoldást kínál komplex energiafogyasztás mérési és elemzési feladatokhoz. Ez a készülék a PowerLogic PM5000 sorozat tagja, és számos innovatív funkcióval rendelkezik, amelyek lehetővé teszik a villamos hálózatok teljesítményének pontos monitorozását és optimalizálását.
A PowerLogic PM5341 teljesítménymérő kimagasló mérési pontossággal büszkélkedhet, amely a Class 0.5S aktív energia mérési osztálynak felel meg az IEC 62053-22 szabvány szerint. A készülék ±0,5% pontossággal méri az aktív energiát, feszültséget, áramerősséget, látszólagos teljesítményt, aktív teljesítményt és látszólagos energiát. A reaktív energia és teljesítmény mérése ±2% pontossággal történik, míg a frekvencia mérési pontossága kiemelkedő, ±0,05%. A teljesítménytényező mérése ±0,5 pontossággal végezhető. A mérőeszköz képes a 31. harmonikusig terjedő teljesítményminőségi analízisre is, amely kiváló lehetőséget biztosít a hálózati problémák feltárására és kezelésére.
A METSEPM5341 típusú mérőeszköz fejlett kommunikációs lehetőségekkel rendelkezik. Az Ethernet interfészen keresztül támogatja a Modbus TCP/IP protokollt 10/100 Mbit/s sebességgel és 2500 V szigeteléssel, valamint a BACnet IP protokollt is. A beépített 256 kB kapacitású memória különböző adatgyűjtési funkciókra használható, beleértve a riasztási naplókat, időbélyegeket, pillanatnyi értékek minimum/maximum értékeit, eseménynaplókat, karbantartási naplókat és adatnaplókat. A készülék 2 digitális bemenettel és kimenettel, valamint 2 relékimenettel rendelkezik, és akár 35 különböző riasztást képes kezelni. A készülék multitarifa funkcióval is rendelkezik, amely lehetővé teszi akár 4 különböző tarifa kezelését, így segítve az energiaköltségek optimalizálását.
A PM5341 teljesítménymérő 90-450 V AC (45-65 Hz) vagy 100-300 V DC tápfeszültséggel működtethető, és különböző hálózati konfigurációkban használható, beleértve az 1P+N, 3P+N és 3P típusú hálózatokat. A készülék névleges áramerőssége 5 A vagy 1 A lehet, és a mérési tartomány 5-8500 mA. A feszültségmérési tartomány 35-760 V AC fázisok között, illetve 20-400 V AC fázis és semleges között. A készülék 96 x 96 mm méretű, 72 mm mélységű, flush-mount kivitelben készül, és mindössze 430 g tömegű. A monokróm grafikus LCD kijelző 128 x 128 pixel felbontású, és a mintavételezési ráta 64 minta/ciklus. A mérőeszköz széles hőmérsékleti tartományban működik: a mérő -25...+70 °C, a kijelző -20...+70 °C között, és speciális esetekben csökkentett teljesítménnyel a kijelző -25...-20 °C között is használható. Az IP védettségi szint a kijelzőnél IP54, a hátoldalon IP30 az IEC 60529 szabvány szerint.
PowerLogic PM5341 műszaki adatok
Általános jellemzők
Termékcsalád: PowerLogic
Termék neve: PowerLogic PM5000
Eszköz rövid neve: PM5341
Termék vagy komponens típusa: Teljesítménymérő
Kiegészítő tulajdonságok
Teljesítmény minőségi analízis: a 31. harmonikusig
Eszköz alkalmazása: Teljesítmény monitorozás, Multi-tarifa
Mérés típusa: Áram, Feszültség, Frekvencia, Teljesítménytényező, Energia, Aktív és reaktív teljesítmény
Tápfeszültség: 90...450 V AC 45...65 Hz, 100...300 V DC
Hálózati frekvencia: 50 Hz, 60 Hz
Névleges áram [In]: 5 A, 1 A
Hálózat típusa: 1P + N, 3P + N, 3P
Maximális teljesítményfelvétel: 11 VA 415 V-nál
Áthidalási idő
80 ms 120 V AC tipikus
100 ms 230 V AC tipikus
100 ms 415 V AC tipikus
50 ms 125 V DC tipikus
Kijelző és mérési jellemzők
Kijelző típusa: Monokróm grafikus LCD
Kijelző felbontás: 128 x 128 pixel
Mintavételi sebesség: 64 minta/ciklus
Mérési áram: 5...8500 mA
Analóg bemenet típusa: Feszültség (impedancia 10 MOhm), Áram (impedancia <= 0.3 mOhm)
Mérési feszültség: 35...760 V AC 45...65 Hz fázisok között, 20...400 V AC 45...65 Hz fázis és semleges között
Frekvencia mérési tartomány: 45...65 Hz
Bemenetek és kimenetek
Bemenetek száma: 2 digitális
Kimenetek száma: 2 relé, 2 digitális
Mérési pontosság
Aktív energia: +/- 0.5 %
Reaktív energia: +/- 2 %
Aktív teljesítmény: +/- 0.5 %
Látszólagos teljesítmény: +/- 0.5 %
Frekvencia: +/- 0.05 %
Teljesítménytényező: +/- 0.5
Áram: +/- 0.5 %
Feszültség: +/- 0.5 %
Látszólagos energia: +/- 0.5 %
Reaktív teljesítmény: +/- 2 %
Pontossági osztály
Class 0.5S aktív energia az IEC 62053-22 szerint
Kommunikáció
Kommunikációs port protokoll: Modbus TCP/IP 10/100 Mbit/s sebességgel, 2500 V szigeteléssel; BACnet IP
Kommunikációs port támogatás: ETHERNET
Adatrögzítés
Rögzített információk: Riasztási naplók, Időbélyegzés, Pillanatnyi értékek min/max értékei, Eseménynaplók, Karbantartási naplók, Adatnaplók
Memória kapacitás: 256 kB
Csatlakozások - terminálok
Feszültségi kör: csavaros sorkapocs 4
Vezérlő kör: csavaros sorkapocs 2
Áramváltó: csavaros sorkapocs 6
Bemenet/kimenet kör: csavaros sorkapocs 6
Relé kimenet: csavaros sorkapocs 4
Ethernet hálózat: RJ45 csatlakozó
Szerelés
Szerelési mód: Süllyesztett
Szerelési támogatás: Keret
Szabványok és tanúsítványok
Szabványok: IEC 60529, UL 61010-1, IEC 61557-12:2015, IEC 62053-24, IEC 62053-22:2020, EN 50470-3, EN 50470-1, IEC 62053-23:2020, IEC 62052-11:2020, IEC 62052-31:2015
Termék tanúsítványok: CE az IEC 61010-1 szerint, CULus az UL 61010-1 szerint, MID az EN 50470-1 szerint, MID az EN 50470-3 szerint
Méretek
Szélesség: 96 mm
Mélység: 72 mm
Magasság: 96 mm
Környezeti jellemzők
IP védettségi fokozat: IP54 kijelző (IEC 60529 szerint), IP30 hátoldal (IEC 60529 szerint)
Relatív páratartalom: 5...95 % 50 °C-on, nem kondenzálódó
Szennyezési fokozat: 2
Környezeti hőmérséklet működés közben: -25...70 °C mérő, -20...70 °C kijelző, -25...-20 °C (csökkentett teljesítménnyel) kijelző
Környezeti hőmérséklet tároláshoz: -40...85 °C
Üzemi magasság: 2000 m CAT III, 3000 m CAT II
