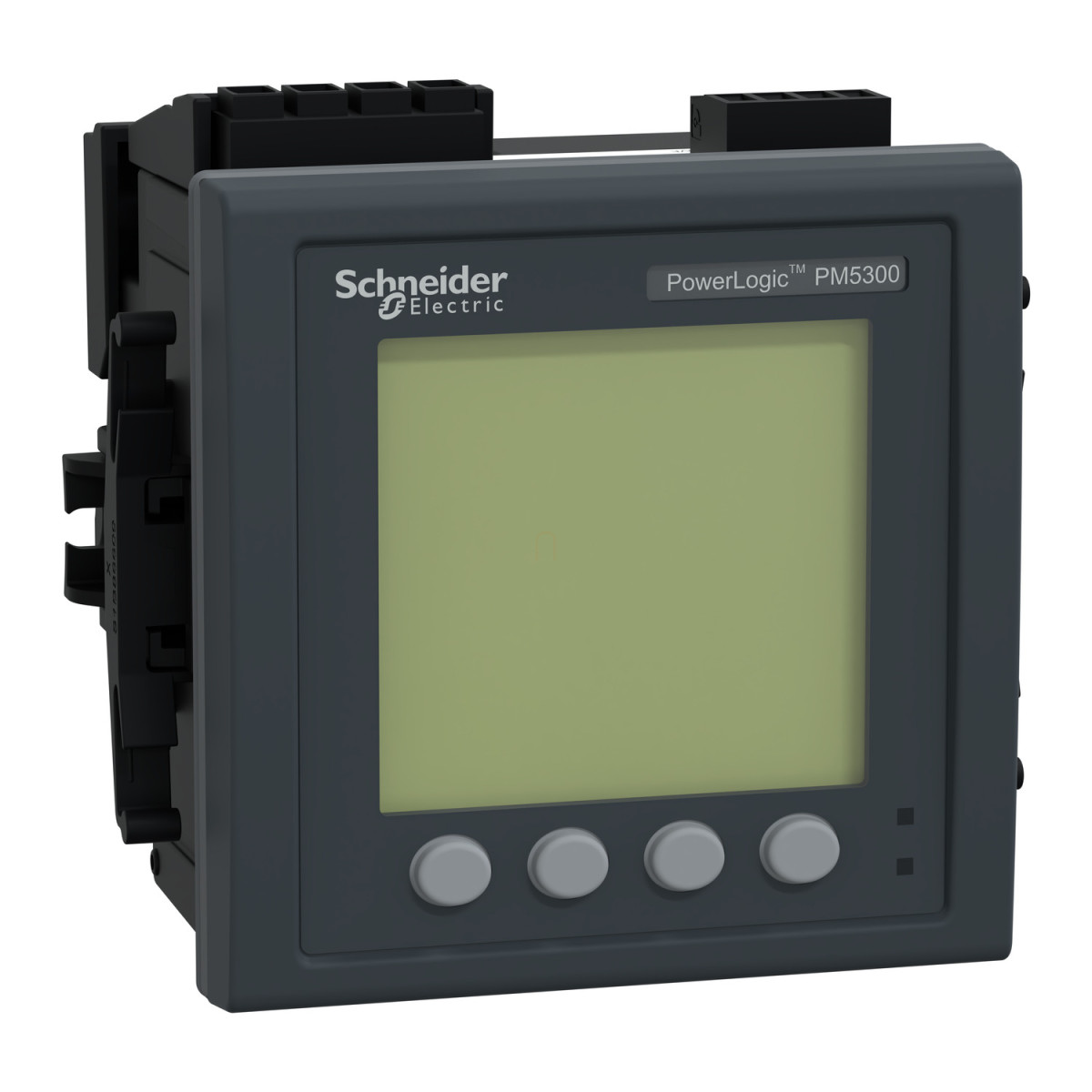

A Schneider Electric PowerLogic PM5340 egy fejlett teljesítménymérő eszköz, amely kiváló megoldást nyújt a modern épületek és ipari létesítmények energiafelhasználásának pontos monitorozására. Ez a PowerLogic PM5000 sorozatú mérőeszköz kiemelkedő pontossággal és gazdag funkcionalitással biztosítja a villamosenergia-hálózatok hatékony felügyeletét és optimalizálását.
A PM5340 teljesítménymérő Ethernet csatlakozással rendelkezik, amely lehetővé teszi a zökkenőmentes integrációt bármilyen épületfelügyeleti vagy energiamenedzsment rendszerbe. A készülék a 31. felharmonikusig képes minőségi analízisre, ami rendkívül hasznos a hálózati problémák felderítésében és megelőzésében. A 256KB beépített memória különböző adatok, események, riasztások és mérési értékek naplózására használható, 2 digitális bemenettel és 2 digitális kimenettel rendelkezik, valamint 35 különböző riasztás beállítására nyújt lehetőséget. A METSEPM5340 termékszámmal azonosított eszköz többtarifás alkalmazásokban és általános teljesítménymonitorozásra egyaránt alkalmazható.
A PM5340 számos fontos villamos paramétert képes mérni, beleértve a feszültséget, áramot, frekvenciát, teljesítménytényezőt, energiát, valamint aktív és reaktív teljesítményt. A mérési pontosság kiemelkedő: aktív energia esetén ±0,5%, reaktív energia esetén ±2%, aktív és látszólagos teljesítménynél ±0,5%, frekvenciánál ±0,05%, teljesítménytényezőnél ±0,5, áramnál és feszültségnél ±0,5%, látszólagos energiánál ±0,5%, reaktív teljesítménynél pedig ±2%. A készülék 0.5S pontossági osztályba tartozik az aktív energia mérés tekintetében az IEC 62053-22 szabvány szerint. A PM5340 5A és 1A névleges áramerősségű változatban is elérhető.
A készülék 90-450V AC (45-65Hz) vagy 100-300V DC tápfeszültség tartományban működtethető, támogatja az 50Hz és 60Hz-es hálózati frekvenciákat, valamint különböző hálózati konfigurációkat: 3P (háromfázisú), 1P + N (egyfázisú nullával) és 3P + N (háromfázisú nullával). A maximális fogyasztás mindössze 11VA 415V-nál. A mérési tartomány feszültség esetén 35-760V AC között van fázisok között, illetve 20-400V AC fázis és nulla között, míg árammérés esetén 5-9000mA között. A készülék 64 minta/ciklus mintavételi rátával dolgozik, és feszültségesés esetén akár 400ms-ig is fenntartja működését 230V AC esetén.
A PM5340 monokróm grafikus LCD kijelzővel rendelkezik, melynek felbontása 128x128 pixel, és többek között megjeleníti a négy tarifa információit is. Kommunikációs protokollként Modbus TCP/IP-t használ 10/100 Mbit/s sebességgel (2500V szigeteléssel), valamint BACnet IP-t is támogat. Az eszköz képes adatnaplózásra, riasztások és események rögzítésére, időbélyegzésre, a pillanatnyi értékek minimum/maximum értékeinek tárolására és karbantartási naplók vezetésére. A készülék szerelése süllyesztett kivitelű, keretbe illeszthető, méretei: 96mm szélesség, 96mm magasság és 72mm mélység, tömege 430g.
Schneider Electric PM5000 series - METSEPM5340 műszaki adatok
Általános jellemzők
Terméknév: PowerLogic PM5000
Készülék rövidnév: PM5340
Termék típusa: Teljesítménymérő
Műszaki paraméterek
Teljesítmény minőségi analízis: 31. felharmonikusig
Készülék alkalmazása: Többtarifás, Teljesítmény monitorozás
Mérési típusok: Áram, Feszültség, Frekvencia, Teljesítménytényező, Energia, Aktív és reaktív teljesítmény
Tápfeszültség: 90...450 V AC 45...65 Hz, 100...300 V DC
Hálózati frekvencia: 50 Hz, 60 Hz
Névleges áramerősség: 1 A, 5 A
Hálózati típus: 3P, 1P + N, 3P + N
Maximális teljesítményfelvétel: 11 VA (415 V esetén)
Áthidalási idő: 100 ms 120 V AC tipikus, 400 ms 230 V AC tipikus, 50 ms 125 V DC tipikus
Kijelző és mérési jellemzők
Kijelző típusa: Monokróm grafikus LCD
Kijelző felbontás: 128 x 128 pixel
Mintavételi sebesség: 64 minta/ciklus
Áram mérési tartomány: 5...9000 mA
Analóg bemenet típusa: Feszültség (impedancia 10 MOhm), Áram (impedancia <= 0,3 mOhm)
Feszültség mérési tartomány: 35...760 V AC 45...65 Hz fázisok között, 20...400 V AC 45...65 Hz fázis és nulla között
Frekvencia mérési tartomány: 45...65 Hz
Bemenetek és kimenetek
Bemenetek száma: 2 digitális
Kimenetek száma: 2 relé, 2 digitális
Mérési pontosság
Aktív energia: +/- 0,5 %
Reaktív energia: +/- 2 %
Aktív teljesítmény: +/- 0,5 %
Látszólagos teljesítmény: +/- 0,5 %
Frekvencia: +/- 0,05 %
Teljesítménytényező: +/- 0,5
Áram: +/- 0,5 %
Feszültség: +/- 0,5 %
Látszólagos energia: +/- 0,5 %
Reaktív teljesítmény: +/- 2 %
Kommunikáció
Kommunikációs port protokoll: Modbus TCP/IP 10/100 Mbit/s, szigetelés 2500 V, BACnet IP
Kommunikációs port: ETHERNET
Adatrögzítés
Adatrögzítési funkciók: Adatnaplók, Riasztási naplók, Időbélyegzés, Eseménynaplók, Pillanatnyi értékek min/max értékei, Karbantartási naplók
Memória kapacitás: 256 kB
Fizikai jellemzők és környezeti feltételek
Csatlakozási pontok: Feszültségkör: csavaros sorkapocs 4, Vezérlőkör: csavaros sorkapocs 2, Áramváltó: csavaros sorkapocs 6, Be/kimeneti kör: csavaros sorkapocs 6, Relé kimenet: csavaros sorkapocs 4, Ethernet hálózat: RJ45 csatlakozó
Szerelési mód: Süllyesztett
Szerelési támasz: Keret
Szélesség: 96 mm
Mélység: 72 mm
Magasság: 96 mm
IP védettségi fokozat: IP51 kijelző, IP30 hátlap (IEC 60529 szerint)
Relatív páratartalom: 5...95 % 50 °C-on, nem kondenzálódó
Üzemi hőmérséklet: -25...70 °C mérőeszköz, -20...70 °C kijelző, -25...-20 °C (csökkentett teljesítménnyel) kijelző
Tárolási hőmérséklet: -40...85 °C
Üzemi magasság: <= 3000 m
