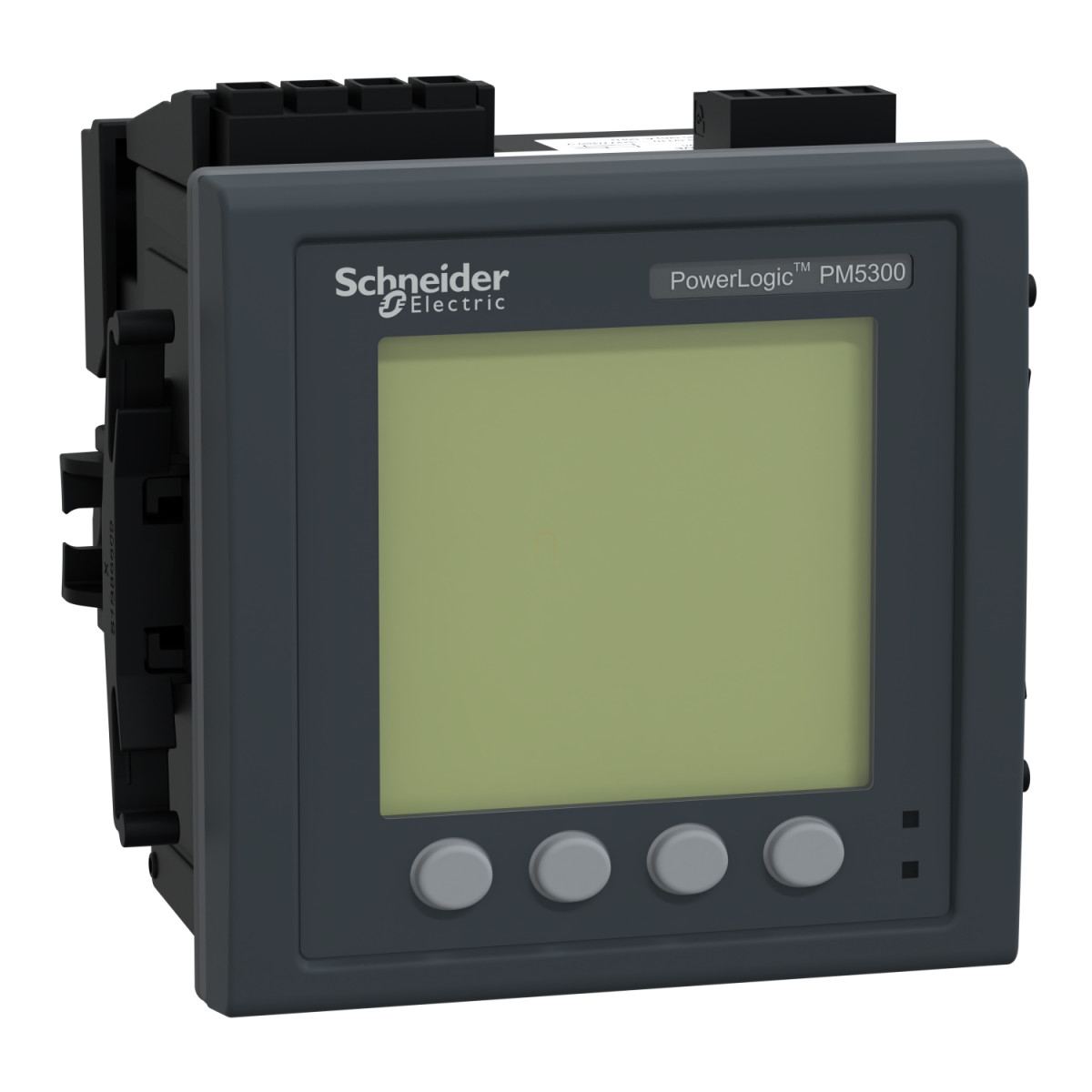

A Schneider Electric PowerLogic PM5331 teljesítménymérő egy rendkívül sokoldalú készülék, amely kiemelkedő pontosságával és átfogó funkcionalitásával ideális megoldást nyújt a professzionális villamosenergia-menedzsment területén. A PowerLogic PM5000 termékcsalád részeként kifejlesztett mérőműszer tökéletes választás mindazoknak, akik precíz energiafelhasználási adatokra és átfogó hálózati elemzésekre vágynak, mindezt egy kompakt, könnyen telepíthető kivitelben.
A PM5331 modell kimagasló teljesítményjellemzőkkel rendelkezik. A készülék egészen a 31. felharmonikusig képes hálózati minőségelemzésre, ezáltal rendkívül részletes információt biztosít a hálózat állapotáról és a torzítások mértékéről. A fejlett mérési képességek kiterjednek az áram, feszültség, frekvencia, teljesítménytényező, energia, valamint az aktív és reaktív teljesítmény precíz monitorozására. A mérőműszer 0,5%-os pontosságot kínál az aktív energia mérésében, és Class 0.5S pontossági osztályba sorolható az IEC 62053-22 szabványnak megfelelően. A készülékkel mérhető feszültségtartomány fázisok között 35-760V AC, míg fázis és nulla között 20-400V AC a 45-65 Hz frekvenciatartományban. Az áramtartomány 5-8500 mA között mozog, és a mérő támogatja mind az 1A, mind az 5A névleges áramerősséget.
A METSEPM5331 cikkszámú készülék számos fejlett funkcióval rendelkezik, amelyek rugalmas és átfogó energiamenedzsmentet tesznek lehetővé. A 256 kB kapacitású beépített memória számos adat tárolására alkalmas, beleértve az eseménynaplókat, riasztási naplókat, min/max értékeket, karbantartási naplókat és időbélyeggel ellátott adatokat. A készülék akár 35 különböző riasztást is képes kezelni, továbbá támogatja a többtarifás mérést (4 különböző tarifa). Kommunikációs lehetőségek tekintetében a PM5331 Modbus RTU és ASCII protokollokat támogat RS485 interfészen keresztül, 9,6/19,2/38,4 kbaud sebességgel. A mérő 2 digitális bemenettel és 2 digitális kimenettel, valamint 2 relé kimenettel rendelkezik, így rugalmasan integrálható különböző automatizálási rendszerekbe. A monokróm grafikus LCD kijelző 128x128 pixeles felbontással rendelkezik, amely könnyen olvasható és informatív felületet biztosít a felhasználó számára.
Schneider Electric PM5000 series - METSEPM5331 -PM5331 Teljesítménymérő, MID, RS 485 (Modbus), memória, 2DI / 2DO / 2 Relé kimenet, riasztások, 100-415 V AC műszaki adatok
Általános jellemzők
Termékcsalád: PowerLogic
Terméknév: PowerLogic PM5000
Eszköz rövid neve: PM5331
Termék vagy komponens típusa: Teljesítménymérő
Kiegészítő jellemzők
Teljesítményminőség elemzés: 31. felharmonikusig
Eszköz alkalmazás: Teljesítmény monitorozás, Multi-tariff
Mérés típusa: Áram, Feszültség, Frekvencia, Teljesítménytényező, Energia, Aktív és reaktív teljesítmény
Tápfeszültség: 90...450 V AC 45...65 Hz, 100...300 V DC
Hálózati frekvencia: 50 Hz, 60 Hz
Névleges áram: 1 A, 5 A
Hálózat típusa: 1P + N, 3P, 3P + N
Maximális teljesítményfelvétel: 11 VA 415 V-nál
Áramkimaradás-áthidalási idő: 80 ms 120 V AC tipikus, 100 ms 230 V AC tipikus, 100 ms 415 V AC tipikus, 50 ms 125 V DC tipikus
Kijelző típusa: Monokróm grafikus LCD
Kijelző felbontása: 128 x 128 pixel
Mintavételezési sebesség: 64 minta/ciklus
Mérhető áramerősség: 5...8500 mA
Analóg bemenet típusa: Feszültség (impedancia 5 MOhm), Áram (impedancia <= 0,3 mOhm)
Mérhető feszültség: 35...760 V AC 45...65 Hz fázisok között, 20...400 V AC 45...65 Hz fázis és nulla között
Frekvenciamérési tartomány: 45...65 Hz
Bemenetek száma: 2 digitális
Mérési pontosság
Aktív energia: +/- 0,5 %
Reaktív energia: +/- 2 %
Aktív teljesítmény: +/- 0,5 %
Látszólagos teljesítmény: +/- 0,5 %
Frekvencia: +/- 0,05 %
Teljesítménytényező: +/- 0,5
Áram: +/- 0,5 %
Feszültség: +/- 0,5 %
Látszólagos energia: +/- 0,5 %
Reaktív teljesítmény: +/- 2 %
Pontossági osztály
Class 0.5S aktív energia az IEC 62053-22 szerint
Kommunikáció és adatrögzítés
Kimenetek száma: 2 relé, 2 digitális
Megjelenített információ: Tarifa (4)
Kommunikációs port protokoll: Modbus RTU és ASCII 9,6, 19,2 és 38,4 kbaud páros/páratlan vagy nincs - 2 vezeték, szigetelés 2500 V, JBUS
Kommunikációs port támogatás: RS485
Adatrögzítés: Riasztási naplók, Min/max pillanatnyi értékek, Adatnaplók, Időbélyegzés, Karbantartási naplók, Eseménynaplók
Memóriakapacitás: 256 kB
Fizikai jellemzők
Szerelvények - csatlakozók: Feszültségi áramkör: csavaros sorkapocs4, Vezérlő áramkör: csavaros sorkapocs2, Áramváltó: csavaros sorkapocs6, Input/output áramkör: csavaros sorkapocs6, Relé kimenet: csavaros sorkapocs4, Ethernet hálózat: RJ45 csatlakozó
Szerelési mód: Süllyesztett
Szerelési támogatás: Keretrendszer
Szélesség: 96 mm
Mélység: 72 mm
Magasság: 96 mm
Környezeti feltételek
IP védettségi szint: IP54 kijelző: IEC 60529 szerint, IP30 hátlap: IEC 60529 szerint
Relatív páratartalom: 5...95 % 50 °C-on, nem kondenzálódó
Szennyezettségi fok: 2
Működési környezeti hőmérséklet: -25...70 °C mérő, -20...70 °C kijelző, -25...-20 °C (csökkentett teljesítménnyel) kijelző
Tárolási környezeti hőmérséklet: -40...85 °C
Működési tengerszint feletti magasság: 2000 m CAT III, 3000 m CAT II
