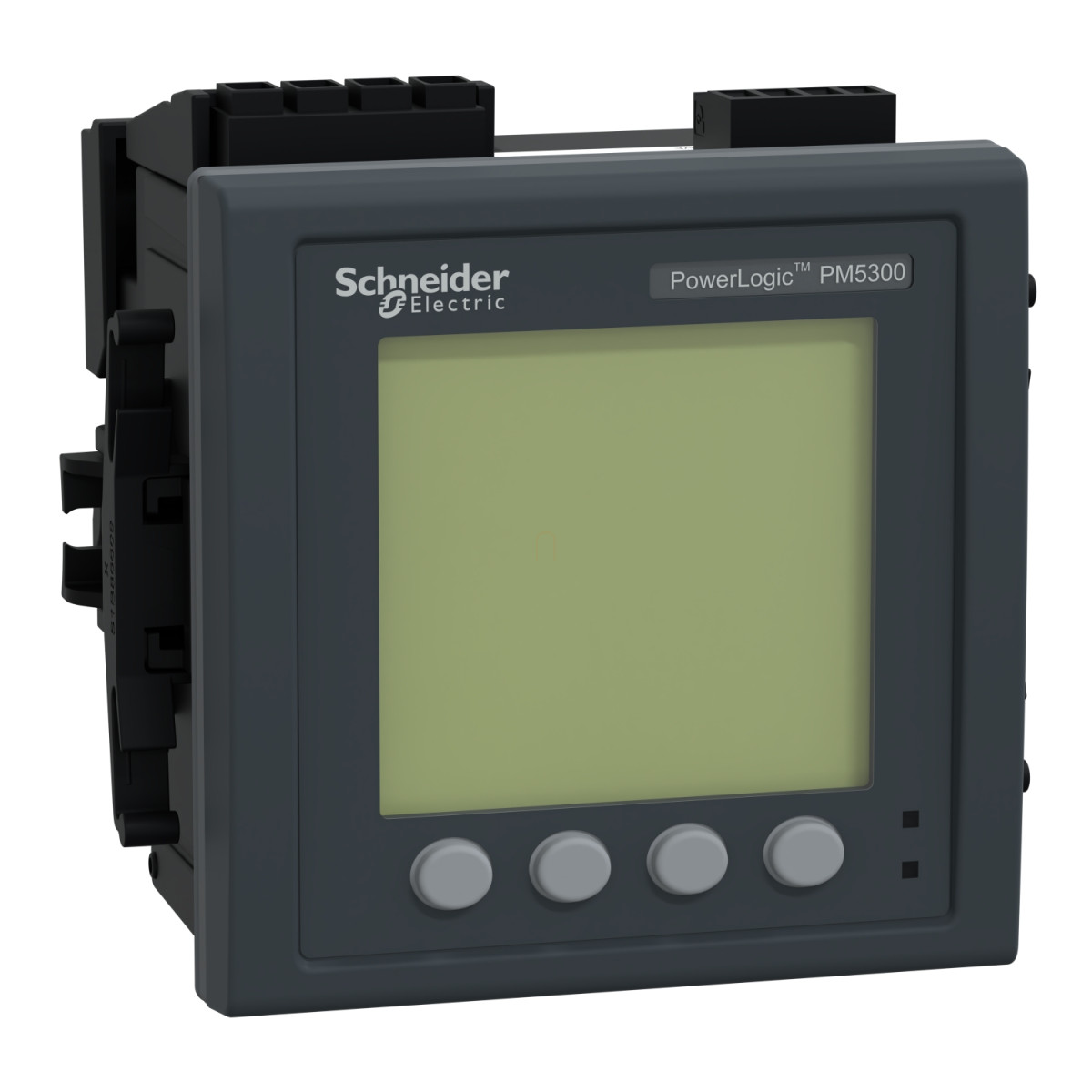

A Schneider Electric PowerLogic PM5330 egy professzionális teljesítménymérő készülék, amely ipari és kereskedelmi energiafelügyeleti rendszerekben nyújt kiváló teljesítményt. Ez a modell a PowerLogic PM5000 termékcsalád része, amelyet kimondottan a részletes és pontos energiafogyasztás mérésére terveztek, lehetővé téve a felhasználók számára az energiafelhasználás optimalizálását és a költségek hatékony kontrollját.
A PM5330 teljesítménymérő kiemelkedő tulajdonsága a fejlett harmonikus analízis képesség, amely a 31. felharmonikusig terjedő méréseket tesz lehetővé, így részletes képet kaphatsz az elektromos hálózatod minőségéről. A készülék 256 kB memóriával rendelkezik, amely biztosítja a mért adatok rögzítését és tárolását, beleértve a karbantartási naplókat, időbélyegeket, riasztási naplókat, adatnaplókat, valamint a pillanatnyi értékek minimum/maximum értékeit és eseménynaplókat. A beépített 2 digitális bemenet és 2 digitális kimenet, valamint a 35 különböző riasztási funkció rendkívül sokoldalú felhasználást tesz lehetővé.
A PowerLogic PM5330 széles körű mérési képességekkel rendelkezik, többek között áram, feszültség, frekvencia, teljesítménytényező, energia, valamint aktív és reaktív teljesítmény mérésére alkalmas. A készülék különösen pontos mérést biztosít: az aktív energia mérési pontossága ±0,5%, megfelelve az IEC 62053-22 szabvány Class 0.5S követelményeinek. A reaktív energia mérésénél ±2% pontosságot nyújt. A mérési tartományok tekintetében az áram 5-8500 mA, a feszültség pedig fázisok között 35-760 V AC, míg fázis és nulla között 20-400 V AC között lehet, 45-65 Hz frekvenciatartománnyal.
A kommunikációs lehetőségek terén a PM5330 Modbus RTU és ASCII protokollt használ RS485 interfészen keresztül, 9,6, 19,2 és 38,4 kbaud sebességgel, páros/páratlan vagy nincs paritással, 2 vezetékes kapcsolattal és 2500 V szigeteléssel. Ezt a készüléket többféle hálózattípusban használhatod: háromfázisú+nullával, háromfázisú vagy egyfázisú+nulla rendszerekben. A kijelző egy 128x128 pixeles monokróm grafikus LCD, amely könnyen leolvasható információkat biztosít. A mintavételezési frekvencia 64 minta/ciklus, ami pontos mérést tesz lehetővé.
A PowerLogic PM5330 teljesítménymérő tápfeszültsége 90-450 V AC 45-65 Hz, vagy 100-300 V DC lehet, így szinte bármilyen ipari környezetben alkalmazható. A maximális teljesítményfelvétel 11 VA 415 V-on. Az IP54-es védettségű előlappal és IP30-as védettségű hátlappal rendelkező készülék széles működési hőmérséklet-tartományban (-25...70 °C) használható, és akár 2000 méter tengerszint feletti magasságban is működőképes (CAT III) vagy 3000 méteren (CAT II). A készülék méretei: 96 mm x 96 mm x 72 mm (szélesség x magasság x mélység), így szabványos műszerfal-kivágásba egyszerűen beépíthető, súlya pedig mindössze 430 g.
Schneider Electric PM5000 series - METSEPM5330 -PM5330 Teljesítménymérő, RS 485 (Modbus), memória, 2DI / 2DO / 2 Relé kimenet, riasztások, 100-415 V AC műszaki adatok
Főbb jellemzők
Termékcsalád: PowerLogic
Terméknév: PowerLogic PM5000
Rövid terméknév: PM5330
Termék vagy komponens típusa: Teljesítménymérő
Kiegészítő információk
Teljesítményminőség-elemzés: a 31. harmonikusig
Eszköz alkalmazás: Teljesítményfigyelés, többtarifás
Mérés típusa: Áram, feszültség, frekvencia, teljesítménytényező, energia, aktív és reaktív teljesítmény
Tápfeszültség: 90...450 V AC 45...65 Hz, 100...300 V DC
Hálózati frekvencia: 50 Hz, 60 Hz
Névleges áram [In]: 1 A, 5 A
Hálózat típusa: 3P + N, 3P, 1P + N
Maximális teljesítményfelvétel: 11 VA 415 V-on
Áthidalási idő: 80 ms 120 V AC tipikus, 100 ms 230 V AC tipikus, 100 ms 415 V AC tipikus, 50 ms 125 V DC tipikus
Kijelző és interfész
Kijelző típusa: Monokróm grafikus LCD
Kijelző felbontás: 128 x 128 pixel
Mintavételezési arány: 64 minta/ciklus
Mérési jellemzők
Mérési áram: 5...8500 mA
Analóg bemenet típusa: Feszültség (impedancia 5 MOhm), Áram (impedancia <= 0,3 mOhm)
Mérési feszültség: 35...760 V AC 45...65 Hz fázisok között, 20...400 V AC 45...65 Hz fázis és nulla között
Frekvencia mérési tartomány: 45...65 Hz
Bemenetek száma: 2 digitális
Mérési pontosság
Aktív energia: +/- 0,5 %
Reaktív energia: +/- 2 %
Aktív teljesítmény: +/- 0,5 %
Látszólagos teljesítmény: +/- 0,5 %
Frekvencia: +/- 0,05 %
Teljesítménytényező: +/- 0,5
Áram: +/- 0,5 %
Feszültség: +/- 0,5 %
Látszólagos energia: +/- 0,5 %
Reaktív teljesítmény: +/- 2 %
Pontossági osztály
0.5S aktív energia az IEC 62053-22 szerint
Kommunikáció és adatrögzítés
Kimenetek száma: 2 relé, 2 digitális
Megjelenített információ: Tarifa (4)
Kommunikációs port protokoll: Modbus RTU és ASCII 9,6, 19,2 és 38,4 kbaud páros/páratlan vagy nincs - 2 vezeték, szigetelés 2500 V, JBUS
Kommunikációs port támogatás: RS485
Adatrögzítés: Karbantartási naplók, időbélyegzés, riasztási naplók, adatnaplók, pillanatnyi értékek min/max értékei, eseménynaplók
Memória kapacitás: 256 kB
Fizikai tulajdonságok
Csatlakozások - terminálok: Feszültség áramkör: csavaros sorkapocs4, Vezérlő áramkör: csavaros sorkapocs2, Áramváltó: csavaros sorkapocs6, Bemenet/kimenet áramkör: csavaros sorkapocs6, Relé kimenet: csavaros sorkapocs4, Ethernet hálózat: RJ45 csatlakozó
Rögzítési mód: Süllyesztett
Rögzítő tartó: Keretrendszer
Szabványok és tanúsítványok
Termék tanúsítványok: CE megfelel az IEC 61010-1 szabványnak, CULus megfelel az UL 61010-1 szabványnak
Méretek és tömeg
Szélesség: 96 mm
Mélység: 72 mm
Magasság: 96 mm
Nettó tömeg: 430 g
Környezeti jellemzők
IP védelmi fokozat: IP54 kijelző: megfelel az IEC 60529 szabványnak, IP30 hátlap: megfelel az IEC 60529 szabványnak
Relatív páratartalom: 5...95 % 50 °C-on, nem kondenzálódó
Szennyezési fokozat: 2
Környezeti hőmérséklet működés közben: -25...70 °C mérő
Környezeti hőmérséklet tároláskor: -40...85 °C
Működési magasság: 2000 m CAT III, 3000 m CAT II
