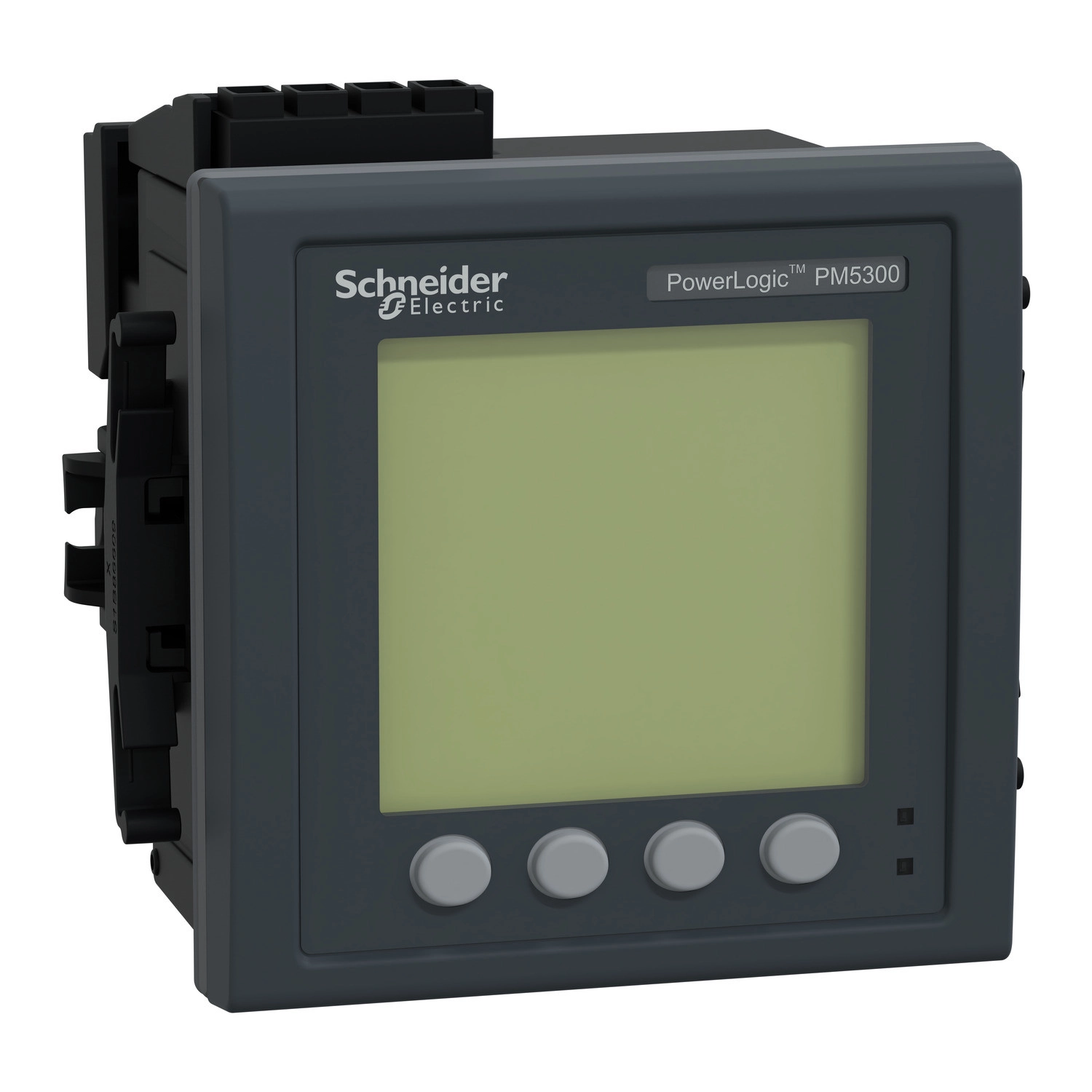

A PowerLogic PM5320 egy csúcskategóriás teljesítménymérő eszköz a Schneider Electric kínálatából, amely fejlett energiamonitoring képességekkel rendelkezik. Ez az intelligens mérőeszköz ideális választás ipari létesítmények, adatközpontok, kereskedelmi épületek és más olyan helyek számára, ahol elengedhetetlen a pontos és részletes energiafelhasználás nyomon követése.
A PowerLogic PM5000 termékcsaládba tartozó PM5320 modell kiemelkedő teljesítményelemzési képességekkel rendelkezik, egészen a 31. felharmonikusig képes elvégezni a teljesítmény-minőség analízisét. A készülék egy sokoldalú energiamérő, amely multi-tariff funkcióval és komplex teljesítmény-monitorozási képességekkel büszkélkedhet. A mérési lehetőségei között megtalálható az áramerősség, feszültség, frekvencia, teljesítménytényező, energia, valamint az aktív és reaktív teljesítmény pontos követése.
A PM5320 teljesítménymérő kiváló műszaki paraméterekkel rendelkezik. Tápfeszültség tartománya rendkívül széles, 90-450 V AC 45-65 Hz között, illetve 100-300 V DC között működik. Hálózati frekvenciája lehet 50 Hz vagy 60 Hz. A névleges áram értéke választható 1 A vagy 5 A között. A készülék különböző hálózati típusokkal kompatibilis, beleértve az 1P + N, 3P + N és a 3P konfigurációkat. A maximális teljesítményfelvétele mindössze 11 VA 415 V esetén. Áramkimaradás esetén rendelkezik egy ride-through idővel, amely 80 ms 120 V AC, 100 ms 230 V AC és 415 V AC, valamint 50 ms 125 V DC tápfeszültség mellett.
A PM5320 egy monokróm grafikus LCD kijelzővel van felszerelve, amelynek felbontása 128 x 128 pixel, így könnyen leolvashatók a mérési adatok. A mintavételezési sebessége 64 minta/ciklus, ami nagy pontosságú mérést tesz lehetővé. A mérési áramtartomány 5-8500 mA között mozog, míg a feszültségmérés 35-760 V AC között történhet a fázisok között, illetve 20-440 V AC a fázis és a nulla között. A készülék mérési pontossága kiemelkedő: az aktív energia esetén ±0,5%, reaktív energia esetén ±2%, aktív teljesítmény ±0,5%, látszólagos teljesítmény ±0,5%, frekvencia ±0,05%, teljesítménytényező ±0,5, áramerősség ±0,5%, feszültség ±0,5%, látszólagos energia ±0,5%, reaktív teljesítmény ±2%. Az eszköz az IEC 62053-22 szabvány szerint 0.5S osztályú aktív energia mérési pontossági osztályba tartozik.
Kommunikációs lehetőségei között szerepel a Modbus TCP/IP 10/100 Mbit/s sebességgel és 2500 V szigeteléssel, valamint a BACnet IP protokoll. Kommunikációs portja Ethernet kapcsolaton keresztül érhető el. Az adatrögzítési képességek között megtalálhatók a karbantartási naplók, riasztási naplók, pillanatnyi értékek minimum/maximum értékei, eseménynaplók, időbélyegzés és adatnaplók. Memóriakapacitása 256 kB, ami elegendő az összes fontos adat tárolásához.
PowerLogic PM5320 teljesítménymérő műszaki adatok
Főbb jellemzők
Termékcsalád: PowerLogic
Terméknév: PowerLogic PM5000
Rövid eszköznév: PM5320
Terméktípus: Teljesítménymérő
Kiegészítő információk
Teljesítmény-minőség elemzés: a 31. harmonikusig
Eszköz alkalmazás: Multi-tarifa, Teljesítmény-monitorozás
Mérési típusok: Áram, Feszültség, Frekvencia, Teljesítménytényező, Energia, Aktív és reaktív teljesítmény
Tápfeszültség: 90...450 V AC 45...65 Hz, 100...300 V DC
Hálózati frekvencia: 50 Hz, 60 Hz
Névleges áram [In]: 1 A, 5 A
Hálózat típusai: 1P + N, 3P + N, 3P
Maximális teljesítményfelvétel: 11 VA 415 V-nál
Kijelző és mérési jellemzők
Kijelző típusa: Monokróm grafikus LCD
Kijelző felbontása: 128 x 128 pixel
Mintavételezési sebesség: 64 minta/ciklus
Árammérési tartomány: 5...8500 mA
Analóg bemenet típusa: Feszültség (impedancia 5 MOhm), Áram (impedancia <= 0,3 mOhm)
Feszültségmérési tartomány: 35...760 V AC 45...65 Hz fázisok között, 20...440 V AC 45...65 Hz fázis és nulla között
Frekvenciamérési tartomány: 45...65 Hz
Mérési pontosság
Aktív energia: +/- 0,5 %
Reaktív energia: +/- 2 %
Aktív teljesítmény: +/- 0,5 %
Látszólagos teljesítmény: +/- 0,5 %
Frekvencia: +/- 0,05 %
Teljesítménytényező: +/- 0,5
Áram: +/- 0,5 %
Feszültség: +/- 0,5 %
Pontossági osztály: 0.5S osztályú aktív energia az IEC 62053-22 szerint
Kommunikáció és adatok
Be- és kimenetek száma: 2 digitális bemenet, 2 digitális kimenet
Kommunikációs port protokoll: Modbus TCP/IP 10/100 Mbit/s sebességgel, 2500 V szigeteléssel, BACnet IP
Kommunikációs port: ETHERNET
Memóriakapacitás: 256 kB
Fizikai jellemzők
Csatlakozás - sorkapcsok: Feszültség áramkör: csavaros sorkapocs, Vezérlő áramkör: csavaros sorkapocs, Áramváltó: csavaros sorkapocs, Be-/kimenet áramkör: csavaros sorkapocs, Relé kimenet: csavaros sorkapocs, Ethernet hálózat: RJ45 csatlakozó
Szerelési mód: Süllyesztett
Szerelési támogatás: Keret
Szélesség: 96 mm
Mélység: 72 mm
Magasság: 96 mm
Környezeti jellemzők
IP védettségi fokozat: IP54 kijelző: az IEC 60529 szerint, IP30 hátlap: az IEC 60529 szerint
Relatív páratartalom: 5...95 % 50 °C-on, nem kondenzálódó
Szennyezési fokozat: 2
Üzemi környezeti hőmérséklet: -25...70 °C mérő, -20...70 °C kijelző, -25...-20 °C (csökkentett teljesítmény mellett) kijelző
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi magasság: 2000 m CAT III, 3000 m CAT II
Szabványok és tanúsítványok
Szabványok: IEC 62053-22:2020, EN 50470-1, IEC 60529, IEC 61557-12:2015, UL 61010-1, EN 50470-3, IEC 62053-24, IEC 62053-23:2020, IEC 62052-11:2020, IEC 62052-31:2015
Termék tanúsítványok: CE az IEC 61010-1 szerint, CULus az UL 61010-1 szerint
