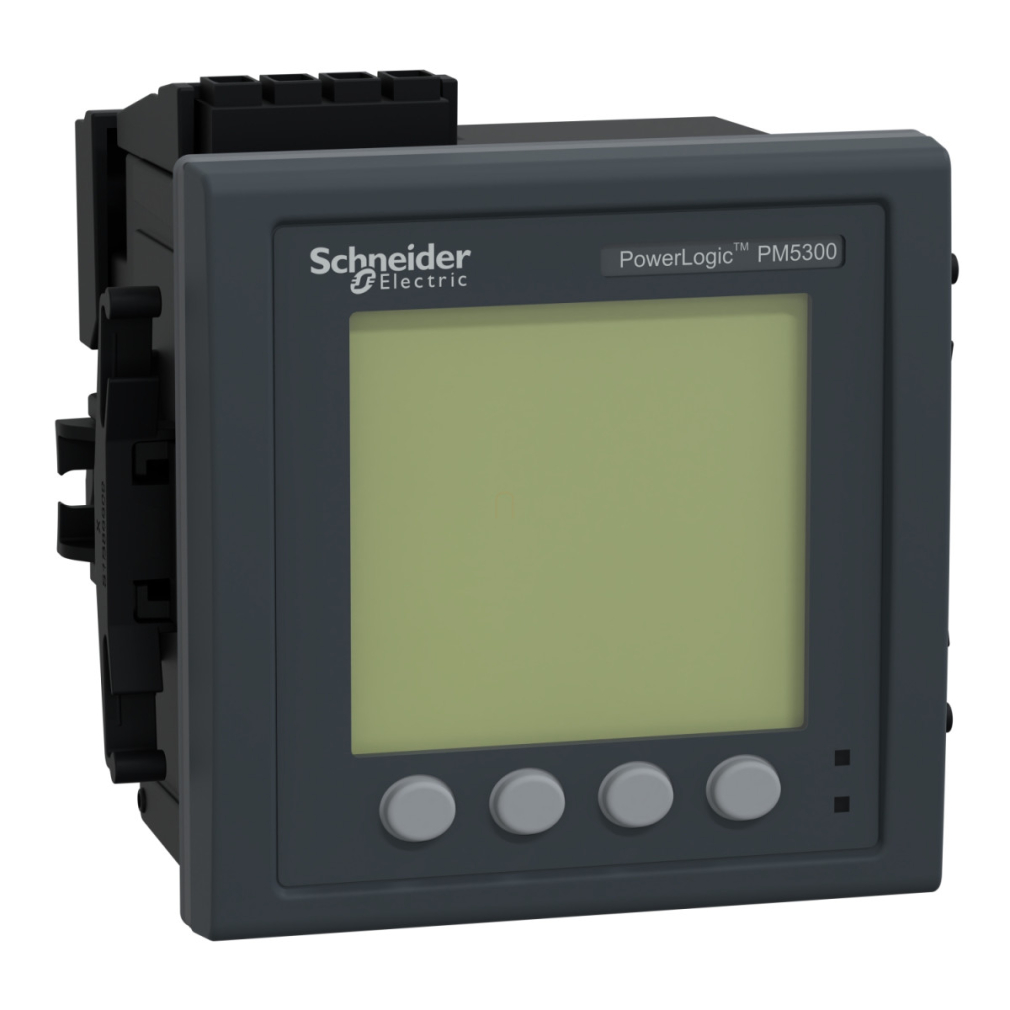

A Schneider Electric PowerLogic PM5310 teljesítménymérő egy sokoldalú és nagy pontosságú mérőműszer, amely a modern energiagazdálkodási rendszerek nélkülözhetetlen eleme. Ez a kompakt készülék a PowerLogic PM5000 termékcsalád része, és kifejezetten az ipari és kereskedelmi létesítmények energiafogyasztásának monitorozására és optimalizálására tervezték. A METSEPM5310 cikkszámú készülék különleges előnye, hogy akár a 31. felharmonikusig képes elvégezni a hálózati minőségi analízist.
A PowerLogic PM5310 teljesítménymérő többféle méréstípusra alkalmas, beleértve a feszültség, áramerősség, frekvencia, teljesítménytényező, energia, valamint az aktív és reaktív teljesítmény mérését. A mérési pontosság kiemelkedő: az aktív energia esetében ±0,5%, mely megfelel az IEC 62053-22 szabvány Class 0.5S követelményeinek. A reaktív energia mérési pontossága ±2%, míg a feszültség, áramerősség, aktív teljesítmény és látszólagos teljesítmény mérése ±0,5% pontossággal történik. A frekvenciamérés pontossága ±0,05%, a teljesítménytényező mérése pedig ±0,5 pontosságú.
A PM5310 teljesítménymérő tápfeszültség-tartománya rendkívül széles: 90-450 V AC (45-65 Hz) vagy 100-300 V DC, így szinte bármilyen hálózatra telepíthető. A készülék névleges árama 1 A vagy 5 A, és képes különböző hálózati típusokon működni, beleértve az 1P+N, 3P és 3P+N konfigurációkat. A mérőműszer különösen alkalmas multi-tarifa rendszerek kialakítására és energiafogyasztás monitorozására. A mintavételezési sebesség 64 minta/ciklus, ami pontos mérést tesz lehetővé még a gyorsan változó paraméterek esetén is.
A PowerLogic PM5310 kommunikációs képességei kiemelkedőek: Modbus RTU és ASCII protokollt támogat, 9,6, 19,2 és 38,4 kbaud sebességgel, páros/páratlan vagy paritás nélküli működéssel. Az RS485 interfész 2500 V szigeteléssel rendelkezik a biztonságos működés érdekében. A készülék 256 kB memóriával rendelkezik, amely eseménynaplók, pillanatnyi értékek min/max adatainak, riasztásnaplók és karbantartási naplók rögzítésére használható. A beépített időbélyegzés funkció minden rögzített adatot pontos idővel lát el.
A PowerLogic PM5310 teljesítménymérő szerelése egyszerű, süllyesztett kivitelben, keretbe illeszthető. A készülék méretei: 96 x 96 x 72 mm (magasság x szélesség x mélység). A kijelző egy monokróm grafikus LCD, 128 x 128 pixeles felbontással, amely könnyen leolvasható és átlátható információkat nyújt. A készülék 2 digitális bemenettel és 2 digitális kimenettel rendelkezik, valamint 35 riasztást képes kezelni, ami rugalmas felhasználást tesz lehetővé különböző alkalmazásokban. Az eszköz IP védettségi szintje elölről IP54, hátulról IP30, így por és nedvesség ellen is megfelelő védelmet nyújt.
Schneider Electric PM5000 series - METSEPM5310 -PM5310 Teljesítménymérő, RS 485 (Modbus), memória, 2DI / 2DO, riasztások, 100-415 V AC műszaki adatok
Fő jellemzők
Termékcsalád: PowerLogic
Terméknév: PowerLogic PM5000
Eszköz rövid neve: PM5310
Termék vagy összetevő típus: Teljesítménymérő
Kiegészítő tulajdonságok
Energiaminőség elemzés: 31. felharmonikusig
Eszköz alkalmazása: Multi-tarifa, Teljesítmény monitorozás
Mérés típusa: Áram, Feszültség, Frekvencia, Teljesítménytényező, Energia, Aktív és reaktív teljesítmény
Tápfeszültség: 90...450 V AC 45...65 Hz, 100...300 V DC
Hálózati frekvencia: 50 Hz, 60 Hz
Névleges áram [In]: 1 A, 5 A
Hálózat típusa: 1P + N, 3P, 3P + N
Maximális teljesítményfelvétel: 11 VA 415 V-nál
Áthidalási idő: 80 ms 120 V AC tipikus, 100 ms 230 V AC tipikus, 100 ms 415 V AC tipikus, 50 ms 125 V DC tipikus
Kijelző típus: Monokróm grafikus LCD
Kijelző felbontás: 128 x 128 pixel
Mintavételi sebesség: 64 minta/ciklus
Mérési áram: 5...8500 mA
Analóg bemenet típusa: Feszültség (impedancia 5 MOhm), Áram (impedancia <= 0,3 mOhm)
Mérési feszültség: 35...760 V AC 45...65 Hz fázisok között, 20...440 V AC 45...65 Hz fázis és semleges között
Frekvenciamérési tartomány: 45...65 Hz
Bemenetek száma: 2 digitális
Mérési pontosság
Aktív energia: ±0,5%
Reaktív energia: ±2%
Aktív teljesítmény: ±0,5%
Látszólagos teljesítmény: ±0,5%
Frekvencia: ±0,05%
Teljesítménytényező: ±0,5
Áram: ±0,5%
Feszültség: ±0,5%
Pontossági osztály: Class 0.5S aktív energia az IEC 62053-22 szerint
Kimenetek száma: 2 digitális
Kijelzett információ: Tarifa (4)
Kommunikációs port protokoll: Modbus RTU és ASCII 9,6, 19,2 és 38,4 kbaud páros/páratlan vagy nincs - 2 vezeték, szigetelés 2500 V, JBUS
Kommunikációs port támogatás: RS485
Adatrögzítés: Eseménynaplók, Pillanatnyi értékek min/max, Riasztási naplók, Adatnaplók, Időbélyegzés, Karbantartási naplók
Memória kapacitás: 256 kB
Fizikai jellemzők
Szerelési mód: Süllyesztett
Szerelési támogatás: Keret
Szélesség: 96 mm
Mélység: 72 mm
Magasság: 96 mm
Környezeti feltételek
IP védelmi fokozat: IP54 kijelző: IEC 60529 szerint, IP30 hátlap: IEC 60529 szerint
Relatív páratartalom: 5...95% 50°C-on, nem kondenzálódó
Szennyezési fok: 2
Működési környezeti hőmérséklet: -25...70°C mérő, -20...70°C kijelző, -25...-20°C (csökkentett teljesítménnyel) kijelző
Tárolási környezeti hőmérséklet: -40...85°C
Üzemi magasság: 2000 m CAT III, 3000 m CAT II
