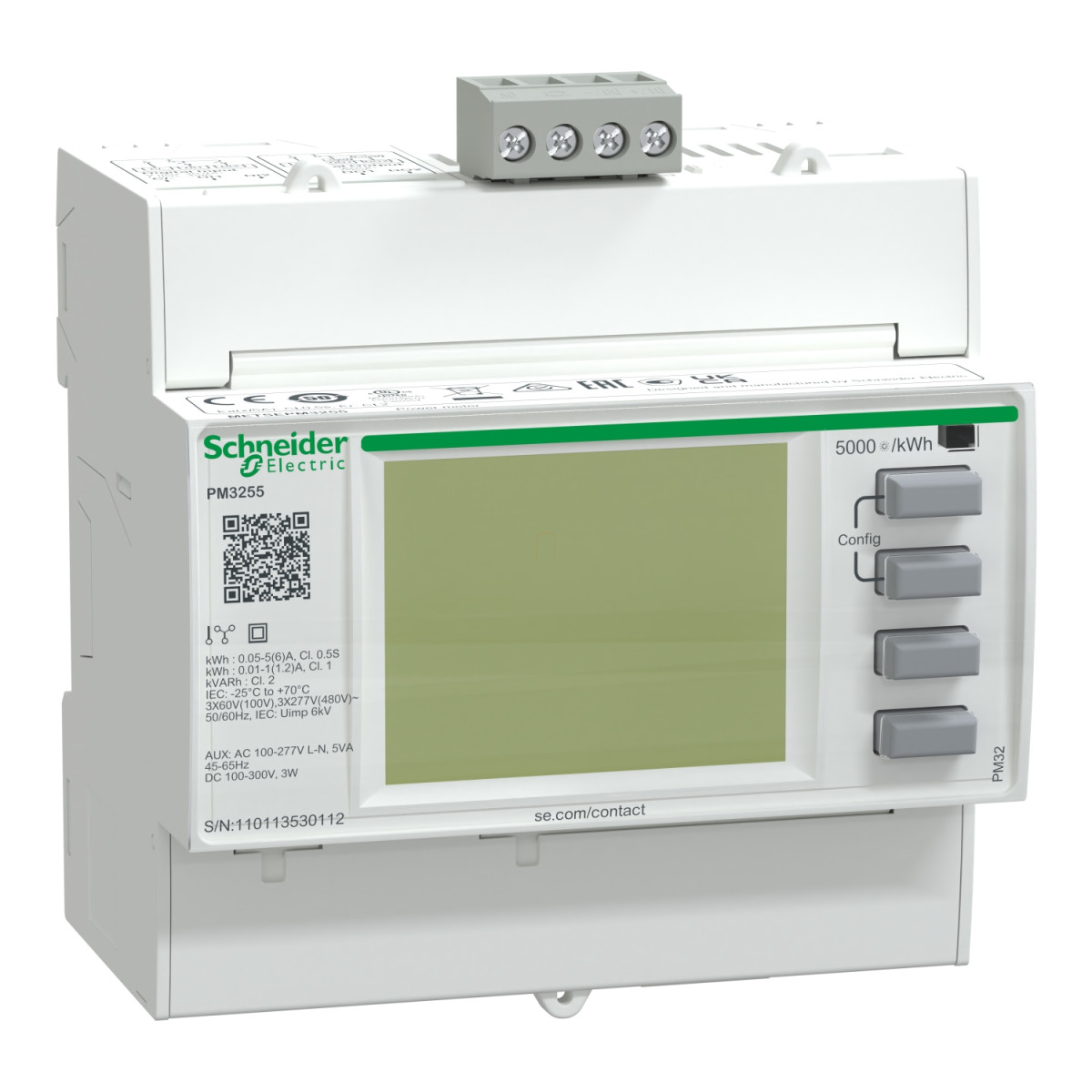

A Schneider Electric PowerLogic PM3255 teljesítménymérő egy sokoldalú energiamonitoring eszköz, amely professzionális energiamenedzsment megoldást kínál épületek, adatközpontok és ipari létesítmények számára. A METSEPM3255 típusú készülék a PowerLogic PM3000 termékcsaládba tartozik, és számos fejlett funkcióval rendelkezik a villamos hálózatok felügyeletére és az energiafogyasztás optimalizálására.
A készülék kompakt kialakítású, mindössze 90 mm széles, 95 mm magas és 70 mm mély, így könnyen beilleszthető meglévő elosztószekrényekbe is. DIN-sínre pattintható kivitelének köszönhetően telepítése egyszerű és gyors. A műszer előlapja IP40, míg a készülékház IP20 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint.
A PM3255 teljesítménymérő számos villamos paraméter mérésére alkalmas: aktív és reaktív teljesítmény, látszólagos teljesítmény, áram, feszültség, energia, teljesítménytényező, frekvencia, valamint az áram és feszültség harmonikus torzítási értékei (THD). A műszer 32 minta/ciklus mintavételezési frekvenciával dolgozik, és akár a 15. felharmonikusig képes elemezni a hálózati minőséget. A nagy pontosságú mérés érdekében a készülék IEC 62053-22 szabvány szerinti 0.5S osztályú aktív energia, IEC 62053-21 szerinti 1. osztályú aktív energia, valamint IEC 62053-23 szerinti 2. osztályú reaktív energia mérési pontossággal rendelkezik. A közvetlen feszültségmérési tartománya 50-330V AC vagy 80-570V AC (fázis-semleges vagy fázis-fázis közötti mérés esetén), külső feszültségváltóval pedig akár 999000V AC-ig képes mérni. Árammérési tartománya 0,02-1,2A vagy 0,05-6A, attól függően, hogy melyik bemenet került konfigurálásra.
A műszer rendkívül rugalmas a tápellátás tekintetében: 100-277V AC, 173-480V AC 45-65 Hz frekvenciatartománnyal, vagy akár 100-300V DC tápfeszültséggel is működtethető. Mindössze 5 VA teljesítményfelvétele alacsony üzemeltetési költséget biztosít. A készülék 1-fázisú+N, 3-fázisú vagy 3-fázisú+N hálózatokhoz egyaránt csatlakoztatható.
A PM3255 modell 2 digitális bemenettel és 2 digitális kimenettel rendelkezik, amelyek lehetővé teszik külső jelek fogadását és vezérlési funkciók ellátását. A kommunikációs képességek terén a készülék RS485 interfészt és Modbus protokollt támogat 9,6-38,4 kbaud átviteli sebességgel, így könnyen integrálható épületfelügyeleti és energiamenedzsment rendszerekbe. A 128x96 pixeles felbontású háttérvilágított LCD kijelző biztosítja a mért értékek könnyű leolvasását különböző fényviszonyok között is.
A készülék 512 KB memóriával rendelkezik, amely lehetővé teszi az energiafogyasztási naplók, 15 különböző riasztás, teljesítménynaplók tárolását, valamint időbélyegzést és a pillanatnyi értékek minimum/maximum értékeinek rögzítését. A 4 tarifa kezelésével különböző időszakok (csúcs- és völgyidőszak) elkülönített mérésére is alkalmas, így ideális költségallokációs és almérési célokra. A készülék széles környezeti hőmérséklettartományban (-25°C - +70°C) üzemeltethető, tárolási hőmérséklettartománya pedig -40°C - +85°C között van. A relatív páratartalom tekintetében 5-95% közötti értékeket tolerál 50°C-on, és 3000 méteres tengerszint feletti magasságig alkalmazható.
Schneider Electric PM3000 series - METSEPM3255 -Teljesítménymérő I,In,U,V,PQS,E,PF,Hz,átlag, MODBUS, memória műszaki adatok
Főbb jellemzők
Termékcsalád: PowerLogic
Terméknév: PowerLogic PM3000
Terméktípus: Teljesítménymérő
Rövid megnevezés: PM3255
Alkalmazási területek
Költségmenedzsment, számlázás és költségmegosztás kis, közepes és nagy épületekben, több telephelyes épületekben, adatközpontokban, egészségügyi létesítményekben és ipari környezetben
Kiegészítő funkciók
Hálózati minőség elemzés: a 15. felharmonikusig
Készülék alkalmazás: Többtarifás, teljesítménymonitorozás, almérés
Mérési típusok: Aktív és reaktív teljesítmény, látszólagos teljesítmény, áram, feszültség, energia, teljesítménytényező, frekvencia, teljes áram harmonikus torzítás THD (I), teljes feszültség harmonikus torzítás THD (U)
Műszaki paraméterek
Tápfeszültség: 100...277 V AC 45...65 Hz, 173...480 V AC 45...65 Hz, 100...300 V DC
Hálózati frekvencia: 60 Hz, 50 Hz
Névleges áram: 5 A, 1 A
Hálózat típusa: 3P, 3P + N, 1P + N
Teljesítményfelvétel: 5 VA
Kijelző típusa: Háttérvilágítású LCD
Kijelző felbontás: 128 x 96 pixel
Mintavételezési sebesség: 32 minta/ciklus
Mérési áram: 0.02...1.2 A, 0.05...6 A
Analóg bemenet típusa: Áram 0...5 A, Áram 0...1 A
Mérési feszültség: 50...330 V AC 45...65 Hz közvetlen, 50...330 V AC 45...65 Hz fázis-semleges, 80...570 V AC 45...65 Hz közvetlen, 80...570 V AC 45...65 Hz fázis-fázis, 570...999000 V AC 45...65 Hz külső feszültségváltóval
Frekvencia mérési tartomány: 45...65 Hz
Bemenetek száma: 2 digitális 0...4 mA 11...40 V DC
Mérési pontosság
Áram: 0.3% 0.5...6 A, 0.5% 0.1...1.2 A
Feszültség: 0.3% 50...330 V, 0.3% 80...570 V
Pontossági osztály: 0.5S osztály aktív energia IEC 62053-22 szerint, 1. osztály aktív energia IEC 62053-21 szerint, 2. osztály reaktív energia IEC 62053-23 szerint, C osztály aktív energia EN 50470-3 szerint
Kommunikáció és adatrögzítés
Kimenetek száma: 2 digitális (statikus)
Megjelenített információk: Tarifa (4)
Kommunikációs port protokoll: Modbus 9.6...38.4 kbaud
Kommunikációs port támogatás: RS485
Adatrögzítés: Energia fogyasztási naplók, 15 riasztás, teljesítmény naplók, időbélyegzés, pillanatnyi értékek min/max
Memória kapacitás: 512 KB
Fizikai jellemzők
Szerelési mód: Rápattintható
Szerelési felület: DIN sín
Szabványok: BS EN 61557-12, IEC 61557-12, EN 61557-12, BS EN 61326-1, IEC 61326-1, EN 61326-1, BS EN 62052-11, IEC 62052-11, EN 62052-11, BS EN 62053-21, IEC 62053-21, EN 62053-21, BS EN 62053-22, IEC 62053-22, EN 62052-22, BS EN 62053-23, IEC 62053-23, EN 62052-23, BS EN 61010-1, EN 61010-1, IEC 61010-1, UL 61010-1, BS EN 61010-2-30, IEC 61010-2-30, EN 61010-2-30, UL 61010-2-30, ANSI C12.20
Termék tanúsítványok: CE megfelelőség IEC 61010-1 (biztonság), CE megfelelőség EN 61557-12 (teljesítménymérő), CE megfelelőség EN/IEC 61326-1 (EMC), UKCA megfelelőség BS EN 61010-1 (biztonság), UKCA megfelelőség BS EN 61557-12 (teljesítménymérő), UKCA megfelelőség BS EN 61326-1 (EMC), CULus megfelelőség EN 61010-1 (biztonság), CULus megfelelőség UL 61010-1 (biztonság), EAC (almérő), RCM
Méretek és tömeg
Szélesség: 90 mm
Mélység: 70 mm
Magasság: 95 mm
Nettó tömeg: 0.26 kg
Környezeti jellemzők
Piaci szegmens: Kis kereskedelmi, lakossági
Elektromágneses kompatibilitás: 4. szintű elektrosztatikus kisülés IEC 61000-4-2 szerint, 3. szintű elektromágneses mezőkkel szembeni érzékenység IEC 61000-4-3 szerint, 4. szintű villamos gyors tranziens/burst immunitás teszt IEC 61000-4-4 szerint, 4. szintű túlfeszültség immunitás teszt IEC 61000-4-5 szerint, 3. szintű vezetett RF zavarok IEC 61000-4-6 szerint, hálózati frekvenciájú mágneses mező - teszt szint: 0.5 mT IEC 61000-4-8 szerint, B osztályú vezetett és sugárzott kibocsátás EN 55022 szerint
Túlfeszültségi kategória: III
IP védettségi fokozat: IP40 előlap: IEC 60529 szerint, IP20 készülékház: IEC 60529 szerint
Relatív páratartalom: 5...95% 50 °C-on
Szennyezettségi fok: 2
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi magasság: < 3000 m
