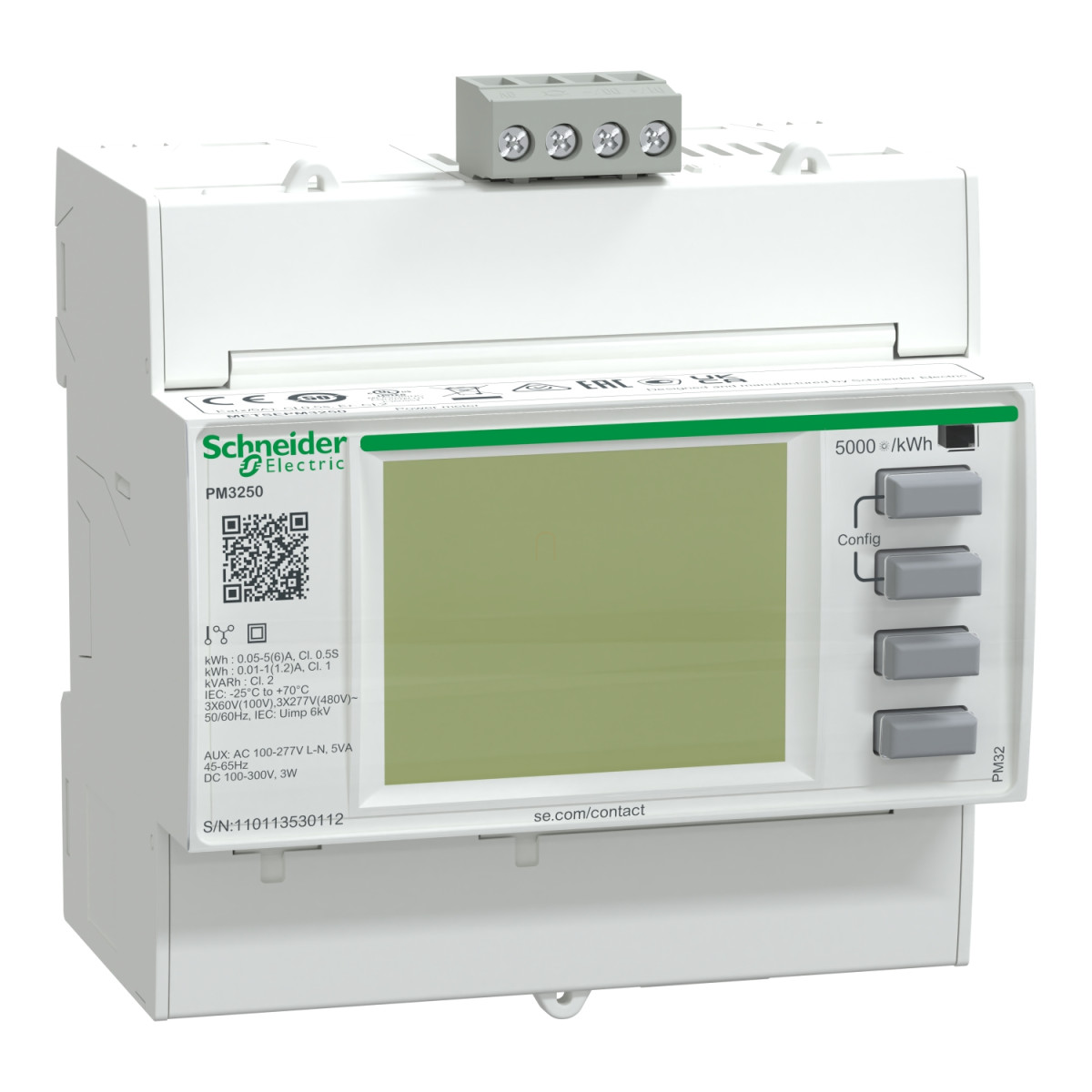

A PowerLogic PM3250 teljesítménymérő a Schneider Electric PowerLogic PM3000 termékcsalád részeként kiváló választás költséghatékony energiamonitoring megoldásokhoz. Ez a kompakt, DIN-sínre szerelhető eszköz ideális választás épületek és ipari létesítmények energiafelhasználásának pontos mérésére és elemzésére.
A PM3250 modell számos fejlett funkcióval rendelkezik, amelyek lehetővé teszik az aktív és reaktív teljesítmény, látszólagos teljesítmény, áram, feszültség, energia, teljesítménytényező, frekvencia, valamint a teljes harmonikus torzítás (THD) pontos mérését. Az eszköz képes a 15. felharmonikusig terjedő teljesítményminőség-elemzésre, ami különösen hasznos az elektromos hálózatok minőségének monitorozásához. A multi-tarifa funkciója révén ideális költségallokációs és elszámolási alkalmazásokhoz különböző épülettípusokban, adatközpontokban, egészségügyi létesítményekben és ipari környezetben egyaránt.
A METSEPM3250 műszaki paraméterei kiemelkedőek: 128 x 96 pixeles háttérvilágított LCD kijelzővel rendelkezik, 32 minta/ciklus mintavételezési sebességgel. Támogatja a különböző hálózattípusokat, beleértve az 1P + N, 3P és 3P + N konfigurációkat. A készülék 100-277 V AC 45-65 Hz, 173-480 V AC 45-65 Hz vagy 100-300 V DC tápfeszültséggel működtethető. Mérési pontossága kimagasló: áram esetén 0,3% (0,5-6 A tartományban), illetve 0,5% (0,1-1,2 A tartományban), feszültség esetén pedig 0,3% (50-330 V és 80-570 V tartományokban). A készülék többféle szabványnak felel meg, többek között a Class 0.5S (IEC 62053-22), Class 1 (IEC 62053-21) és Class 2 (IEC 62053-23) pontossági osztályoknak.
A PM3250 RS485 kommunikációs porttal és Modbus protokoll támogatással rendelkezik 9,6-38,4 kbaud sebességgel, ami lehetővé teszi az egyszerű integrációt épületfelügyeleti vagy energiamenedzsment rendszerekbe. Az eszköz adatrögzítési funkciókkal is rendelkezik, beleértve az időbélyegzést, a pillanatnyi értékek minimum/maximum értékeinek rögzítését, valamint 5 riasztás kezelését. A kompakt kialakításnak köszönhetően mindössze 90 mm széles, 70 mm mély és 95 mm magas, így könnyen beilleszthető meglévő rendszerekbe is.
A PowerLogic PM3250 teljesítménymérő kiválóan alkalmazható olyan környezetekben, ahol fontos a pontos energiamonitoring, például kisebb és közepes méretű kereskedelmi épületekben, adatközpontokban és ipari létesítményekben. A készülék strapabíró kialakítása (-25...70 °C működési hőmérséklet, IP40 előlapi védettség) biztosítja a megbízható működést még szélsőséges körülmények között is. A Modbus kommunikációs képességeknek köszönhetően a mérési adatok könnyen integrálhatók különböző épületfelügyeleti és energiamenedzsment rendszerekbe, lehetővé téve a valós idejű adatgyűjtést és elemzést az energiafelhasználás optimalizálása érdekében.
Schneider Electric PM3000 series - METSEPM3250 -Teljesítménymérő I,In,U,V,PQS,E,PF,Hz,átlag, MODBUS műszaki adatok
Általános jellemzők
Termékcsalád: PowerLogic
Terméknév: PowerLogic PM3000
Terméktípus: Teljesítménymérő
Készülék rövidnév: PM3250
Piaci szegmens: Kis-, közepes és nagy épületek, többhelyszínes létesítmények, adatközpontok, egészségügyi intézmények, ipari létesítmények költségkezelése: számlázás, költségelosztás
Funkciók
Teljesítményminőség-elemzés: a 15. felharmonikusig
Készülék alkalmazása: Multi-tarifa, Teljesítményfigyelés, Alszámlázás
Mérési típusok: Aktív és reaktív teljesítmény, Látszólagos teljesítmény, Áram, Feszültség, Energia, Teljesítménytényező, Frekvencia, Teljes áram harmonikus torzítás THD (I), Teljes feszültség harmonikus torzítás THD (U)
Műszaki adatok
Tápfeszültség: 100...277 V AC 45...65 Hz, 173...480 V AC 45...65 Hz, 100...300 V DC
Hálózati frekvencia: 50 Hz, 60 Hz
Névleges áram: 1 A, 5 A
Hálózat típusa: 1P + N, 3P, 3P + N
Teljesítményfelvétel: 5 VA
Kijelző típusa: Háttérvilágított LCD
Kijelző felbontás: 128 x 96 pixel
Mintavételi sebesség: 32 minta/ciklus
Mérési áram: 0,02...1,2 A, 0,05...6 A
Analóg bemenet típusa: Áram 0...1 A, Áram 0...5 A
Mérési feszültség: 50...330 V AC közvetlen, 50...330 V AC fázis-nulla, 80...570 V AC közvetlen, 80...570 V AC fázis-fázis, 570...999000 V AC külső feszültségváltóval
Frekvenciamérési tartomány: 45...65 Hz
Mérési pontosság: Áram 0,3% 0,5...6 A, Áram 0,5% 0,1...1,2 A, Feszültség 0,3% 50...330 V, Feszültség 0,3% 80...570 V
Pontossági osztály: Class 0.5S aktív energia IEC 62053-22 szerint, Class 1 aktív energia IEC 62053-21 szerint, Class 2 reaktív energia IEC 62053-23 szerint, Class C aktív energia EN 50470-3 szerint
Kommunikációs port protokoll: Modbus 9,6...38,4 kbaud sebességgel
Kommunikációs port: RS485
Adatrögzítés: Időbélyegzés, Pillanatnyi értékek min/max értékei, 5 riasztás
Fizikai jellemzők
Rögzítési mód: Clip-on
Rögzítőelem: DIN sín
Szélesség: 90 mm
Mélység: 70 mm
Magasság: 95 mm
Környezeti feltételek
IP védettség: IP40 előlap, IP20 készülékház
Relatív páratartalom: 5...95% 50 °C-on
Szennyezettségi fok: 2
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi magasság: < 3000 m
