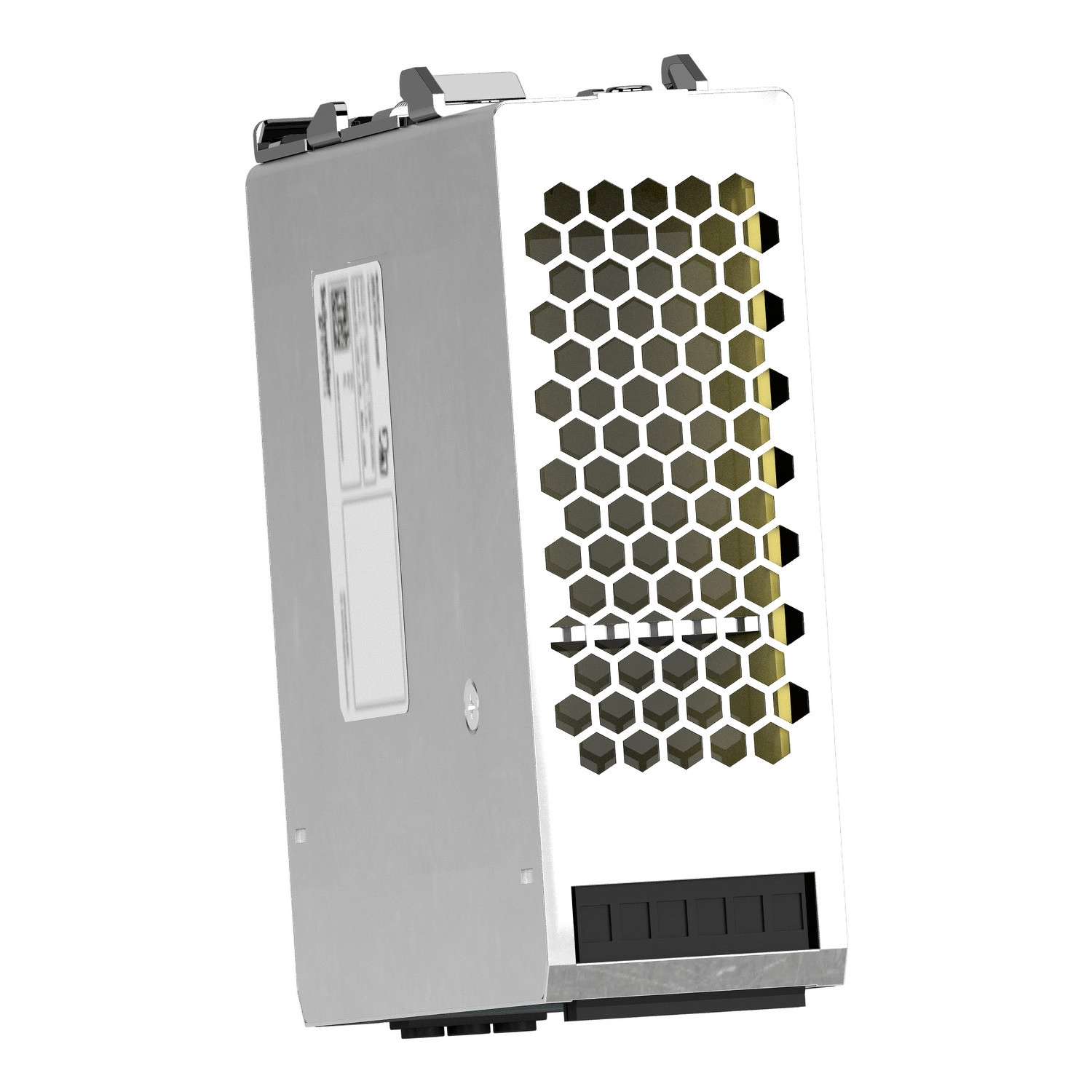

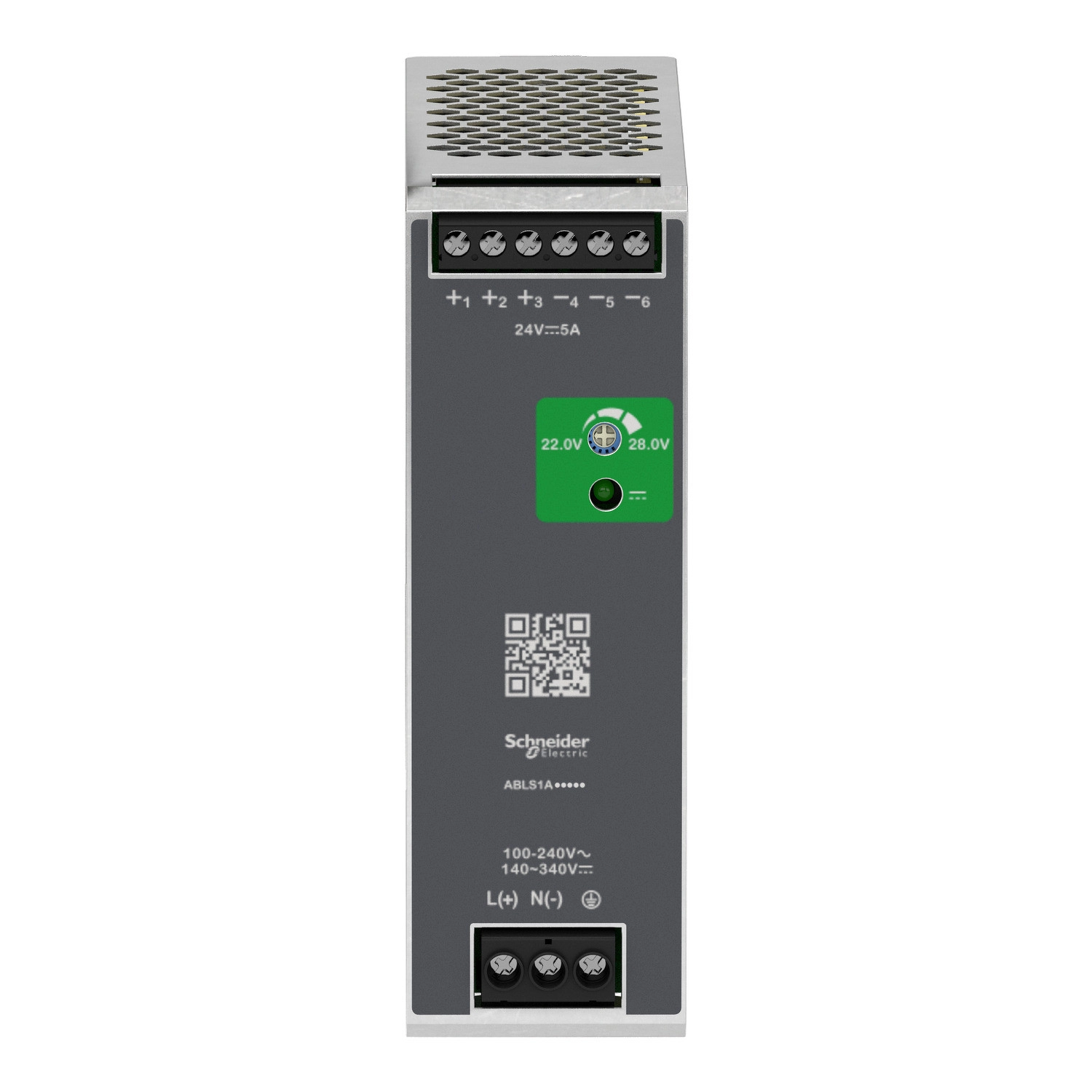

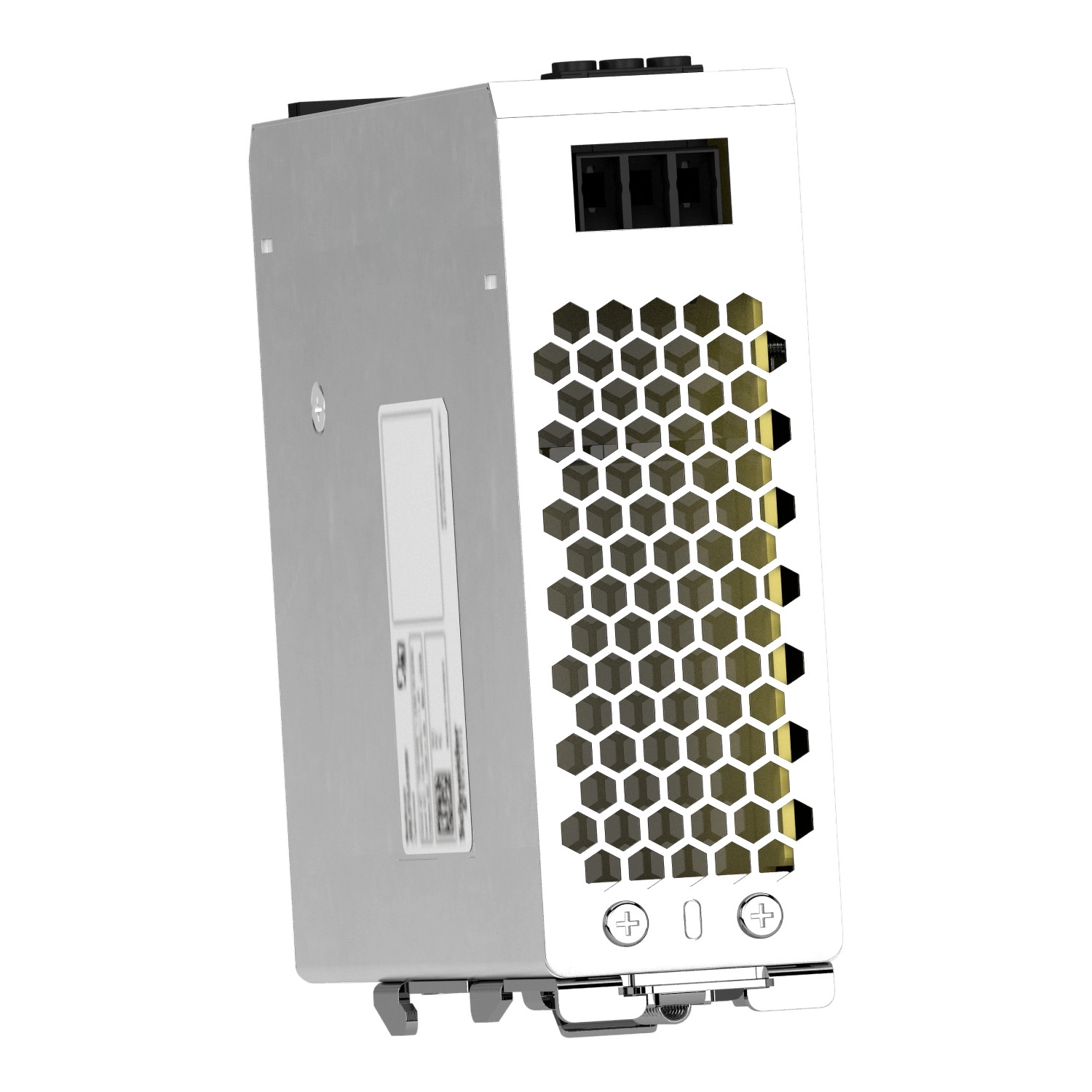

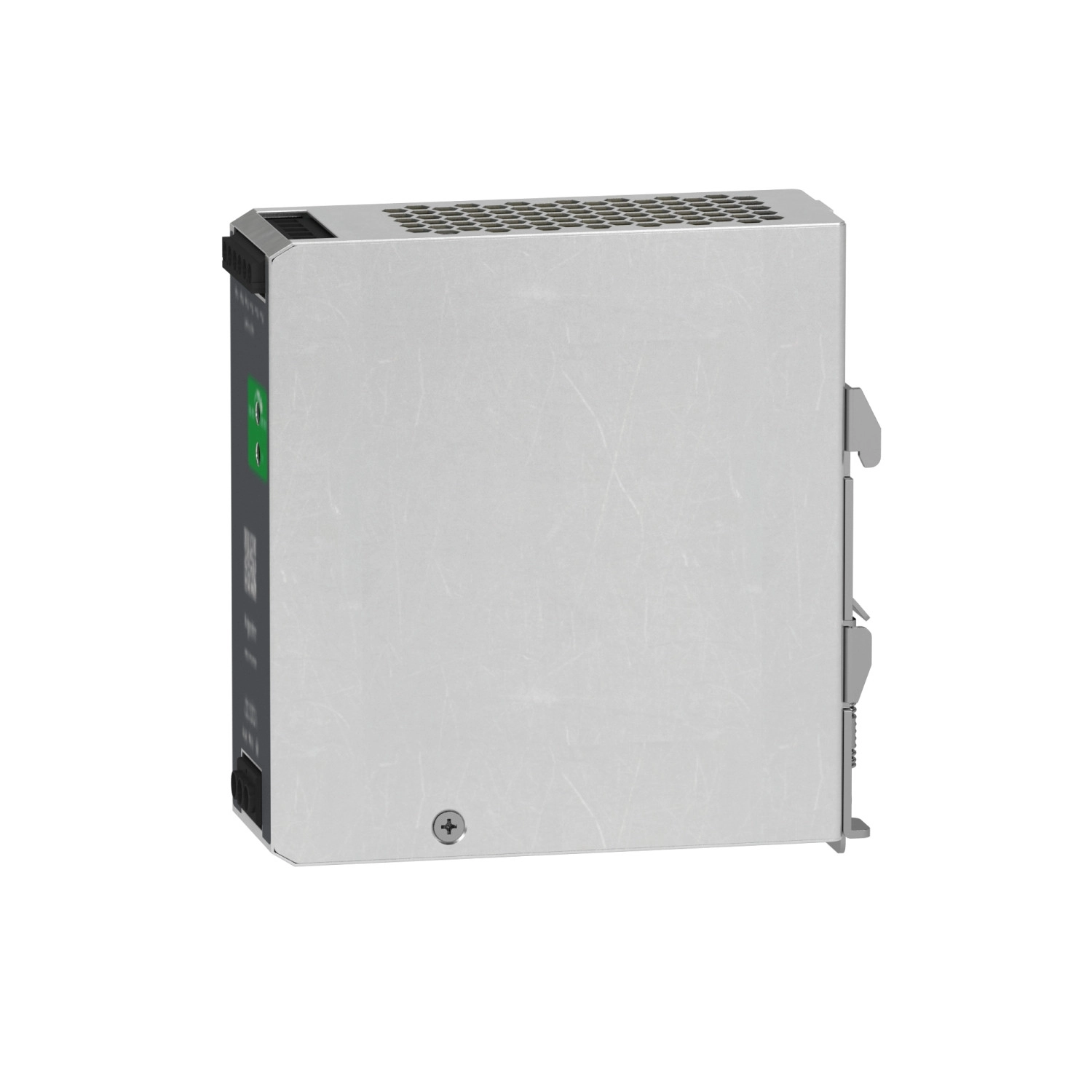

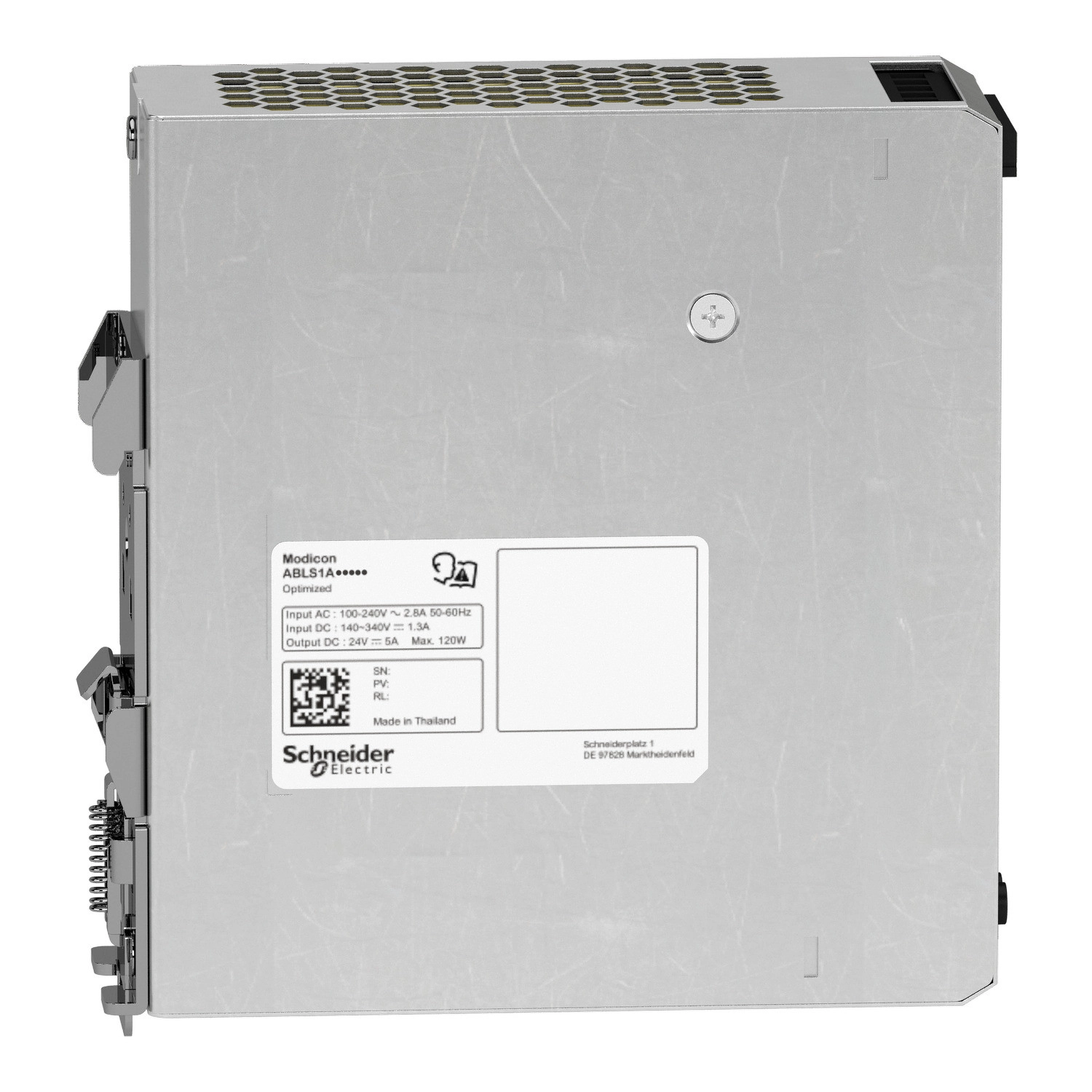

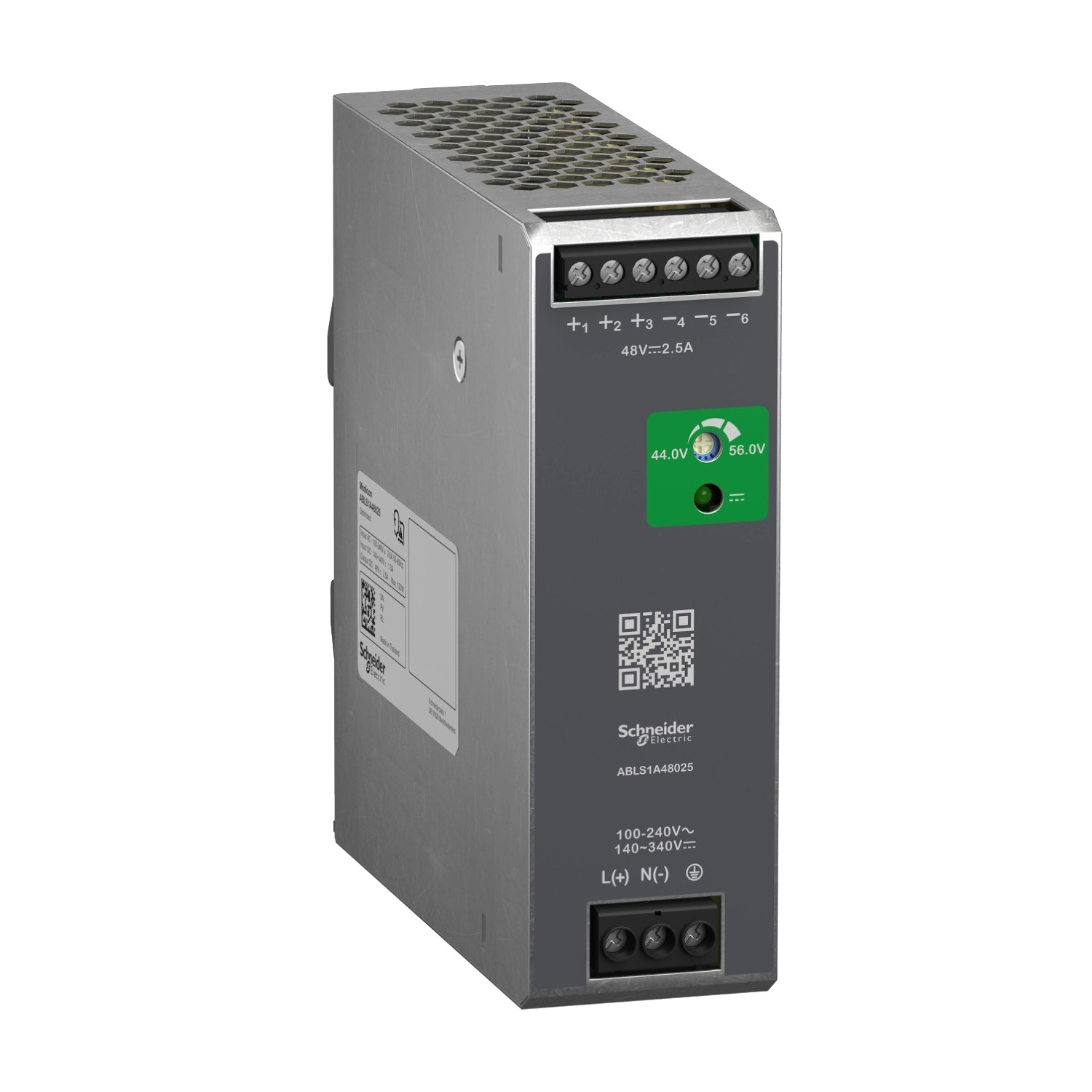

A Schneider Electric Modicon Power Supply ABLS1A48025 egy optimalizált, szabályozott kapcsolóüzemű tápegység, mely professzionális alkalmazásokhoz ideális megoldást kínál. Ez a kompakt, DIN sínre szerelhető eszköz kiváló választás ipari automatizálási rendszerekhez, vezérlőberendezésekhez és kommunikációs eszközök megbízható tápellátásához.
A tápegység univerzális bemeneti feszültségtartománnyal rendelkezik, amely lehetővé teszi, hogy 100-240 V AC egyfázisú, 100-240 V AC fázis-fázis közötti, valamint 140-340 V DC bemeneti feszültséggel is használható legyen. A rendkívül széles működési tartomány (85-264 V AC / 120-375 V DC) biztosítja, hogy a világ bármely részén problémamentesen üzemeltethető, még instabil hálózati viszonyok között is. Az 50-60 Hz-es névleges hálózati frekvencia-kompatibilitás tovább növeli a felhasználás rugalmasságát. Az ABLS1A48025 egyaránt kompatibilis TN, TT és IT hálózati rendszerekkel, így szinte bármilyen telepítési környezetben alkalmazható.
A tápegység 48 V DC kimeneti feszültséget szolgáltat 2,5 A maximális áramerősséggel, összesen 120 W névleges teljesítménnyel. A kimeneti feszültség 44-56 V között állítható, így rugalmasan igazítható az adott alkalmazás igényeihez. Az eszköz kiemelkedő hatásfokkal működik: 115 V AC bemeneti feszültségnél 85%, míg 230 V AC bemeneti feszültségnél 88% hatásfokot biztosít, ami csökkenti az energiaköltségeket és a hőveszteséget. A magas hatásfok különösen előnyös folyamatos üzemeltetésű alkalmazásoknál, ahol a hosszú távú energiahatékonyság kritikus szempont. A kiváló minőségű alumínium ház nemcsak tartós konstrukciót, hanem hatékony hőelvezetést is biztosít, hozzájárulva a hosszú élettartamhoz és a megbízható működéshez.
A tápegység számos védelmi funkcióval rendelkezik, amelyek biztosítják a megbízható működést és védik a csatlakoztatott berendezéseket. Ezek közé tartozik a túlterhelés és rövidzárlat elleni védelem automatikus visszaállítással, a túlmelegedés és túlfeszültség elleni védelem manuális visszaállítással, valamint a beépített, nem cserélhető 4 A-es biztosíték. A külső védelem érdekében 20 A C-karakterisztikájú vagy 13 A C-karakterisztikájú megszakító használata javasolt. A kis, mindössze 1 mA-es szivárgási áram biztonságos üzemeltetést tesz lehetővé. A tápegység kiváló line és load szabályozási jellemzőkkel rendelkezik: 25 °C-on a terhelés 0-100% változásakor kevesebb mint 0,5%, míg teljes feszültségtartományban kevesebb mint 1% a szabályozási eltérés. A 150 mV alatti maradék hullámosság garantálja a stabil, tiszta egyenáramú kimenetet, ami különösen fontos érzékeny elektronikus berendezések tápellátásánál. A berendezés párhuzamosan is köthető, lehetővé téve nagyobb teljesítményigényű rendszerek kiszolgálását és a redundáns működést kritikus alkalmazásoknál.
Schneider Electric Phaseo ABL7, ABL8 - ABLS1A48025 -Modicon Optimized tápegység műszaki adatok
Fő jellemzők
Termékcsalád: Modicon Power Supply
Termék típusa: Tápegység
Tápegység típusa: Szabályozott kapcsolóüzemű
Változat: Optimalizált
Ház anyaga: Alumínium
Névleges bemeneti feszültség: 100...240 V AC egyfázisú, 100...240 V AC fázis-fázis között, 140...340 V DC
Névleges teljesítmény: 120 W
Kimeneti feszültség: 48 V DC
Kimeneti áramerősség: 2,5 A
Kiegészítő adatok
Bemeneti feszültség határértékei: 85...264 V AC hőmérséklet-csökkenés nélkül, 120...375 V DC hőmérséklet-csökkenés nélkül
Névleges hálózati frekvencia: 50...60 Hz
Hálózati rendszer kompatibilitás: TN, TT, IT
Maximális szivárgási áram: 1 mA 240 V AC
Bemeneti védelem típusa: Beépített biztosíték (nem cserélhető) 4 A, Javasolt külső védelem: 20 A C görbe vagy 13 A C görbe
Bekapcsolási túláram: 30,0 A 115 V-nál, 60,0 A 230 V-nál
Teljesítménytényező: 0,55 115 V AC-nél, 0,45 230 V AC-nél
Hatásfok: 85% 115 V AC-nél, 88% 230 V AC-nél
Kimeneti feszültség állítási tartomány: 44...56 V
Teljesítményveszteség: 23 W
Áramfelvétel: < 2,5 A 115 V AC, < 1,4 A 230 V AC, < 1,3 A 140 V DC
Bekapcsolási idő: < 1 s
Tartási idő: > 20 ms 115 V AC, > 40 ms 230 V AC
Indítás kapacitív terhelésekkel: 4000 µF
Maradék hullámosság: < 150 mV
Átlagos meghibásodások közötti idő (MTBF): 700000 óra 25 °C-on, teljes terhelésnél, SR 332 szerint
Kimeneti védelem típusa: Túlterhelés és rövidzárlat ellen, védelem technológiája: automatikus visszaállítás; Túlmelegedés ellen, védelem technológiája: manuális visszaállítás; Túlfeszültség ellen, védelem technológiája: manuális visszaállítás
Csatlakozások és mechanikai jellemzők
Csatlakozók - terminálok: Csavaros csatlakozás: 0,5...4 mm² (AWG 20...AWG 12) érvéghüvely nélkül kimenetnél; 0,5...2,5 mm² (AWG 20...AWG 14) érvéghüvellyel kimenetnél; 0,75...4 mm² (AWG 18...AWG 12) érvéghüvely nélkül bemenetnél; 0,75...4 mm² (AWG 18...AWG 12) érvéghüvellyel bemenetnél
Szabályozási jellemzők: < 0,5% 0-100% terhelésnél 25°C-on, < 1% teljes feszültségtartományban 25°C-on
Állapotjelző LED: 1 LED (zöld) kimeneti feszültséghez
Mélység: 117,6 mm
Magasság: 123,6 mm
Szélesség: 40 mm
Kimeneti csatolás: Párhuzamos

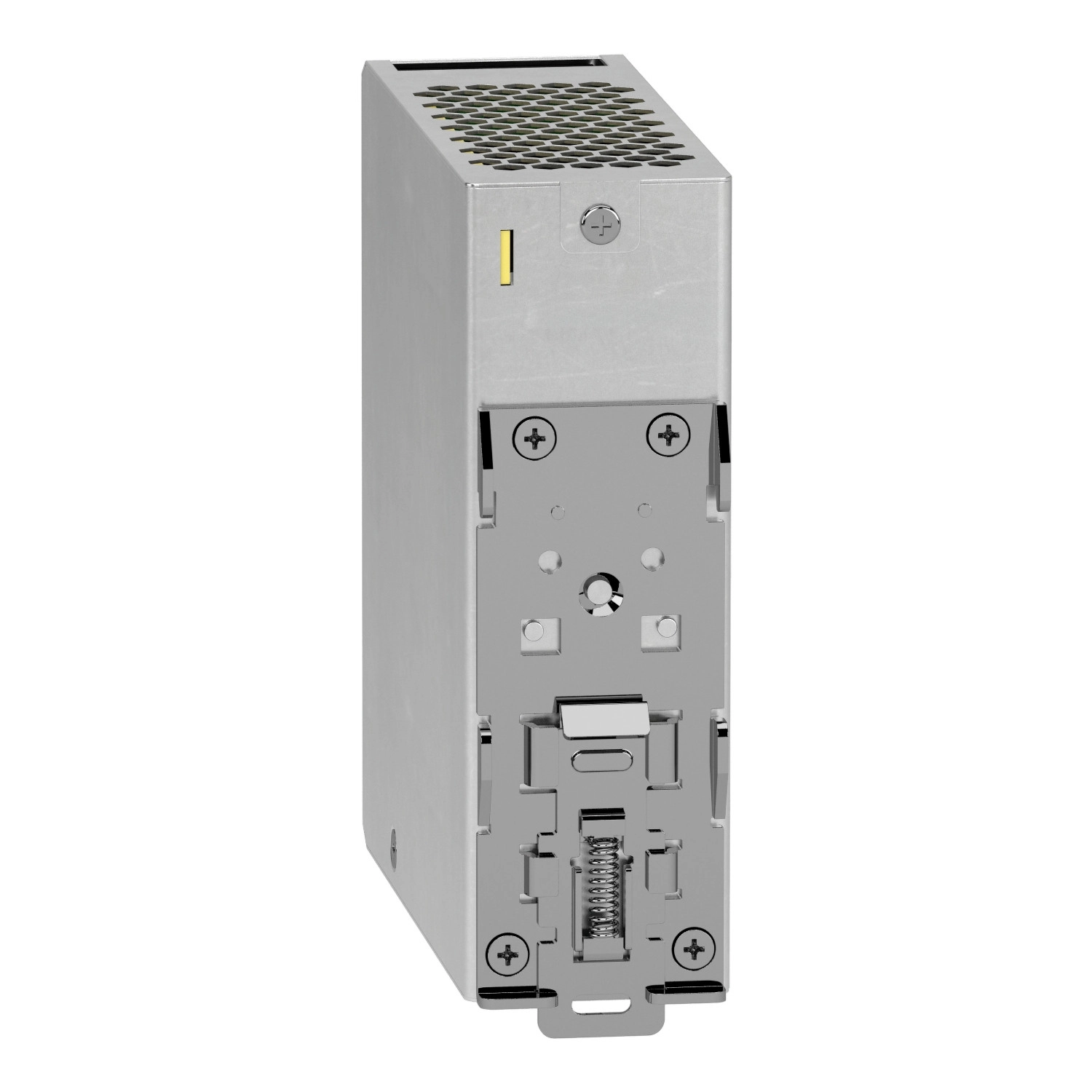

Szerelési tartó: TH35-15 típusú kalapsín IEC 60715 szerint, TH35-7,5 típusú kalapsín IEC 60715 szerint, Kettős profilú DIN-sín
Tápellátás: SELV IEC 60950-1 szerint, SELV IEC 60204-1 szerint, SELV IEC 60364-4-41 szerint
Dielektromos szilárdság: 3000 V AC bemenet és kimenet között
Élettartam: 10 év
Túlfeszültség kategória: II
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -20...-10 °C áramcsökkentéssel (2% per °C) A szerelési pozíció < 2000 m; -10...40 °C csökkentés nélkül A szerelési pozíció 115 V AC < 2000 m; -10...50 °C csökkentés nélkül A szerelési pozíció 230 V AC < 2000 m; 40...70 °C áramcsökkentéssel (1,67% per °C) A szerelési pozíció 115 V AC < 2000 m; 50...70 °C áramcsökkentéssel (2,5% per °C) A szerelési pozíció 230 V AC < 2000 m
Elektromos áramütés elleni védelmi osztály: I. osztály
Szennyezettségi fok: 2
Rezgésállóság: 3 mm (f= 2...9 Hz) IEC 60068-2-6 szerint, 10 m/s² (f= 9...200 Hz) IEC 60068-2-6 szerint
IP védelmi fokozat: IP20
Üzemi tengerszint feletti magasság: < 5000 m
Ütésállóság: 150 m/s² 11 ms-ig
Megfelelőség és tanúsítványok
Szabványok: IEC 62368-1, EN/IEC 61204-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, IEC 61000-3-2, EN 61000-3-3, UL 62368-1, CSA C22.2 No 62368-1, UL 508, CSA C22.2 No 107.1
Terméktanúsítványok: CE, CUL listed, CUL recognized, RCM, CB Scheme, EAC, KC
