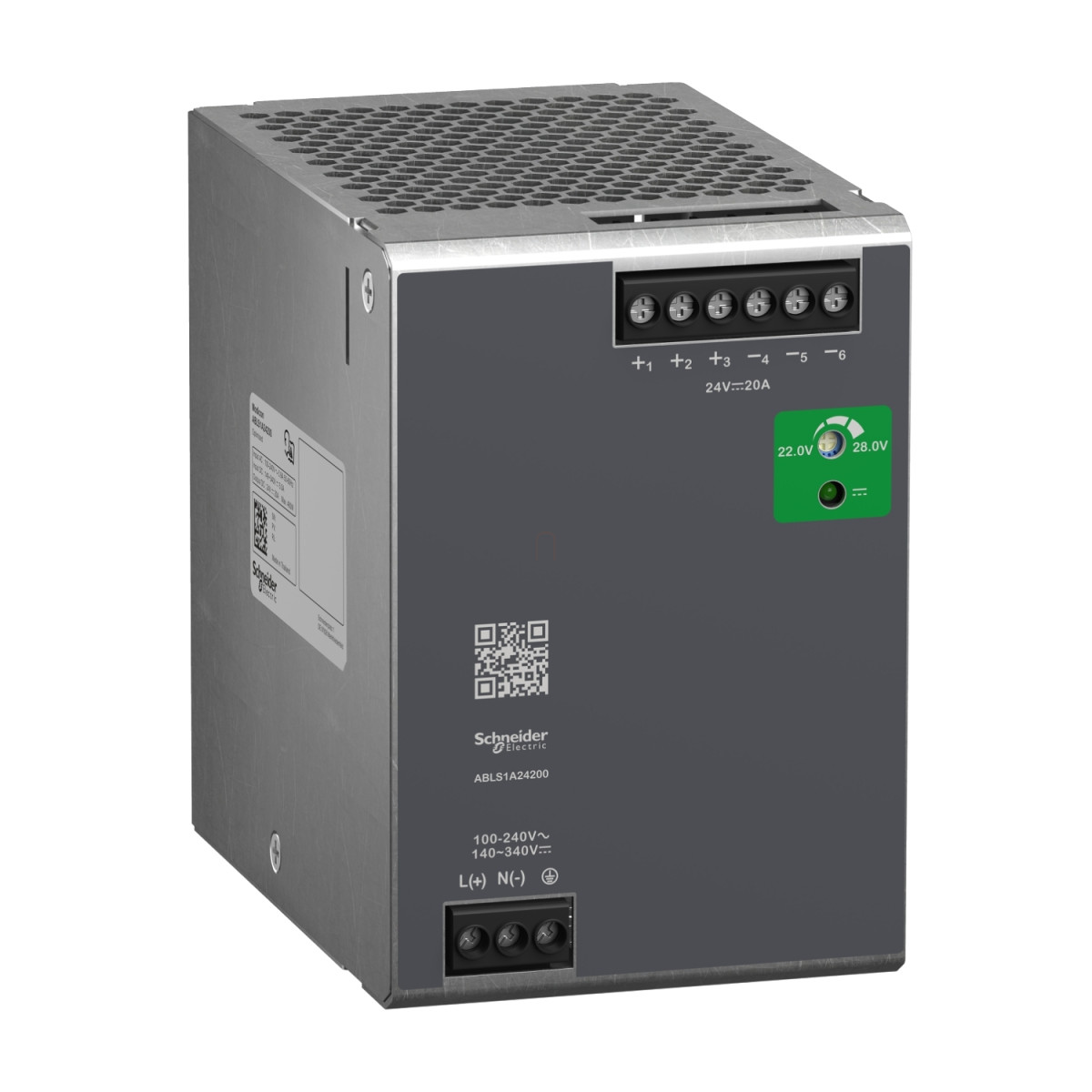

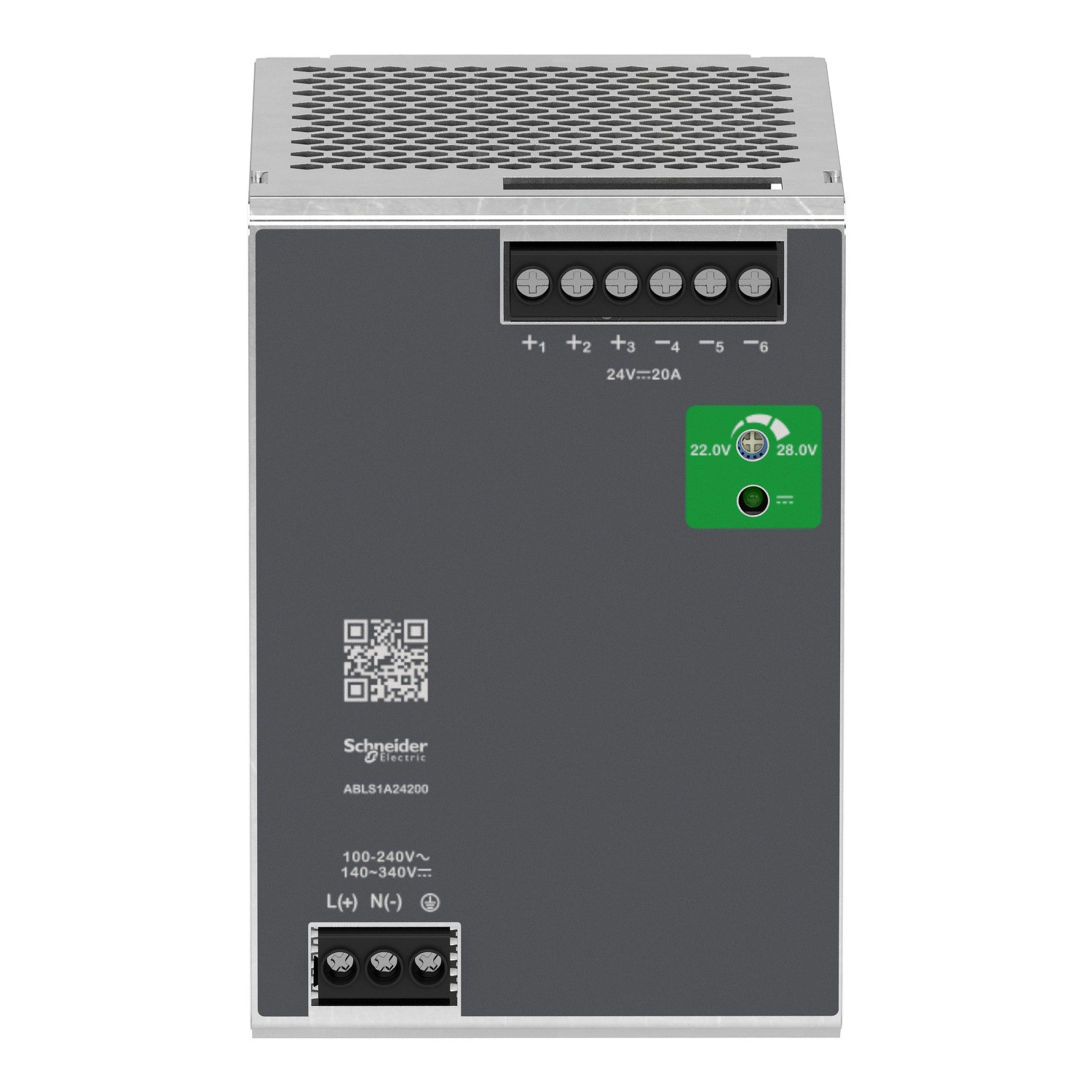

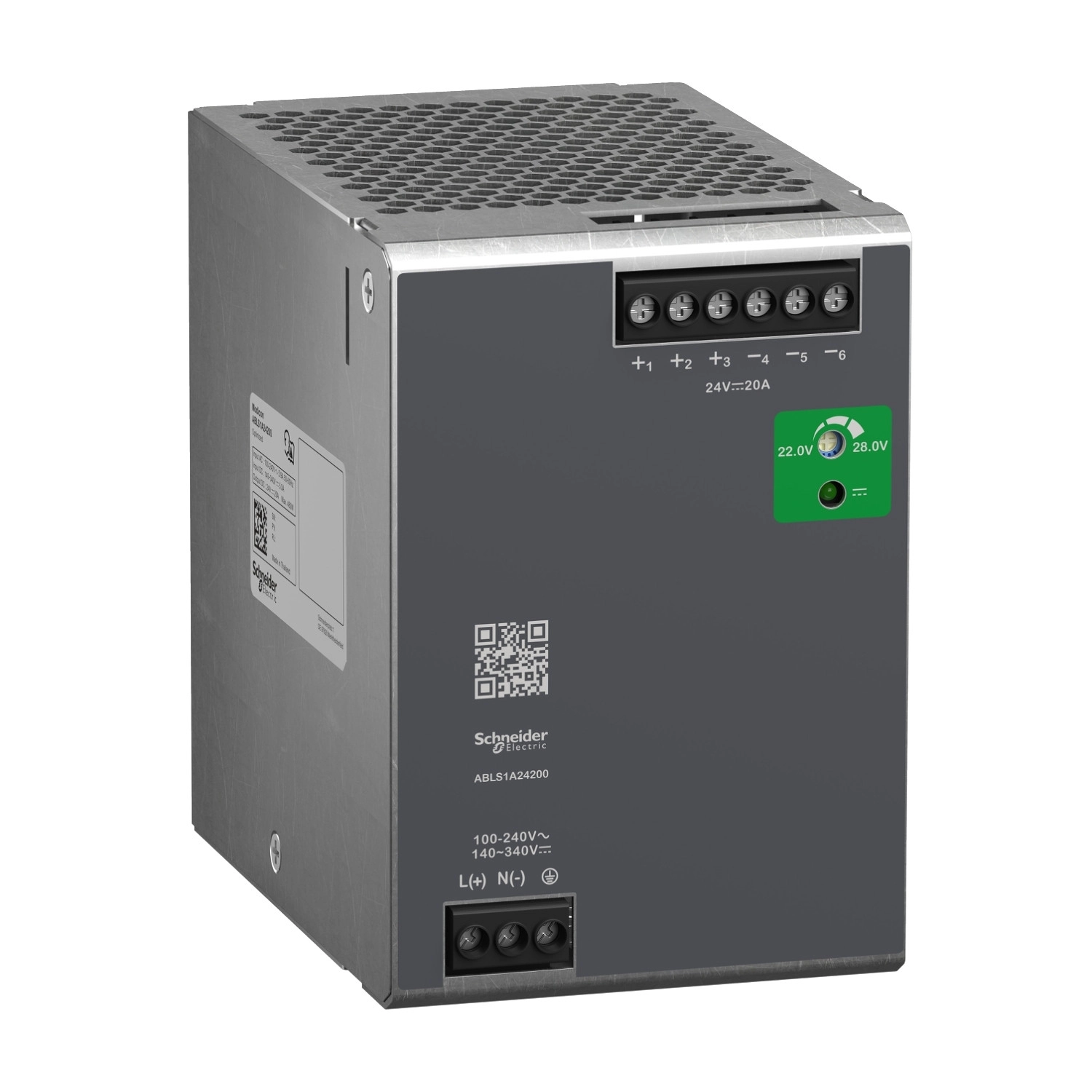

A Schneider Electric Modicon Power Supply sorozatú ABLS1A24200 típusú optimalizált tápegység egy rendkívül megbízható és sokoldalú megoldást kínál ipari alkalmazások számára. Ez a DIN sínre szerelhető, szabályozott kapcsolóüzemű tápegység kompakt kialakításával és robusztus alumínium házával kiválóan alkalmas különböző ipari környezetben történő felhasználásra.
A tápegység 100-240V AC egyfázisú vagy fázis-fázis közötti, illetve 140-340V DC bemeneti feszültséggel működtethető, ami rendkívüli rugalmasságot biztosít a különböző hálózati rendszerekben való alkalmazáshoz. A 24V DC kimeneti feszültség és a 20A kimeneti áram lehetővé teszi akár 480W teljesítményű eszközök táplálását is. Az ABLS1A24200 tápegység kompatibilis TN, TT és IT hálózati rendszerekkel, így szinte bármilyen ipari környezetben használható. A beépített védelmi funkcióknak köszönhetően a készülék biztonságosan üzemeltethető különféle körülmények között.
A tápegység hatékonysága kiemelkedő - 115V AC bemeneti feszültség esetén 85%, míg 230V AC esetén 88%. Az ABLS1A24200 kimeneti feszültsége 22-28V között állítható, így pontosan a kívánt értékre szabályozható. A rendkívül gyors, kevesebb mint 1,5 másodperces bekapcsolási idő és a legalább 20 milliszekundumos tartási idő biztosítja a stabil működést még rövid áramkimaradások esetén is. A kapacitív terhelésekkel való indítás akár 8000 μF értékig lehetséges, és a kimeneti maradék feszültségingadozás kisebb mint 120 mV, ami rendkívül stabil kimeneti feszültséget eredményez.
Az ABLS1A24200 tápegység kimagasló védelmi funkciókat kínál a túlterhelés, rövidzárlat, túlmelegedés és túlfeszültség ellen. A túlterhelés és rövidzárlat elleni védelem automatikus visszaállítással, míg a túlmelegedés és túlfeszültség elleni védelem manuális visszaállítással rendelkezik. A tápegység csatlakozói csavaros kivitelűek, amelyek 0,75-4 mm² keresztmetszetű vezetékek fogadására alkalmasak. A tápegység szabályozási tulajdonságai is kiválóak - a terhelés 0-100%-os változása esetén a kimeneti feszültség változása kisebb mint 0,5%, míg a teljes bemeneti feszültségtartományban a változás kisebb mint 1%. Az egység SELV (Safety Extra-Low Voltage) minősítéssel rendelkezik az IEC 60950-1, IEC 60204-1 és IEC 60364-4-41 szabványok szerint. Az ABLS1A24200 tápegység párhuzamos és soros üzemmódban is használható, így akár nagyobb teljesítmény, akár magasabb feszültség elérésére is alkalmas. A párhuzamos kapcsolás esetén maximum 2 azonos típusú tápegység kapcsolható össze, míg a soros kapcsolásnál diódás védelemre van szükség.
Schneider Electric Phaseo ABL7, ABL8 - ABLS1A24200 -Modicon Optimized tápegység műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon Power Supply
Terméktípus: Tápegység
Tápegység típusa: Szabályozott kapcsolóüzemű
Változat: Optimalizált
Burkolat anyaga: Alumínium
Névleges bemeneti feszültség: 100...240 V AC egyfázisú, 100...240 V AC fázis-fázis közötti, 140...340 V DC
Névleges teljesítmény: 480 W
Kimeneti feszültség: 24 V DC
Tápegység kimeneti áram: 20 A
Részletes specifikációk
Bemeneti feszültség határértékek: 85...264 V AC hőmérséklet-csökkentés nélkül, 120...375 V DC hőmérséklet-csökkentés nélkül
Névleges hálózati frekvencia: 50…60 Hz
Hálózati rendszer kompatibilitás: TN, TT, IT
Maximális szivárgó áram: 1 mA 240 V AC
Bemeneti védelem típusa: Beépített biztosíték (nem cserélhető) 10 A
Külső védelem (ajánlott): 20 A C-karakterisztikájú, 16 A B-karakterisztikájú, 13 A C-karakterisztikájú
Bekapcsolási áram: 45.0 A 115 V-nál, 90.0 A 230 V-nál
Teljesítménytényező: 0.95 115 V AC-nél, 0.95 230 V AC-nél
Hatékonyság: 85% 115 V AC-nél, 88% 230 V AC-nél
Kimeneti feszültség beállítás: 22...28 V
Teljesítmény veszteség: 60 W
Áramfelvétel: < 5.4 A 115 V AC, < 2.7 A 230 V AC, < 5 A 140 V DC
Bekapcsolási idő: < 1.5 s
Tartási idő: > 20 ms 115 V AC, > 20 ms 230 V AC
Védelmi funkciók
Kimeneti védelem típusa: Túlterhelés és rövidzárlat ellen, automatikus visszaállítással; túlmelegedés ellen, manuális visszaállítással; túlfeszültség ellen, manuális visszaállítással
Fizikai jellemzők
Mélység: 128.5 mm
Magasság: 123.6 mm
Szélesség: 85.5 mm
Nettó súly: 1.25 kg
Üzemeltetési feltételek
Üzemi környezeti hőmérséklet: -20…40°C hőmérséklet-csökkentés nélkül A szerelési pozícióban 115 V AC < 2000 m, -20…50°C hőmérséklet-csökkentés nélkül A szerelési pozícióban 230 V AC < 2000 m
Üzemeltetési magasság: < 5000 m
Ütésállóság: 150 m/s² 11 ms-ig
IP védettség: IP20
Elektromos áramütés elleni védelem: I. osztály
Szennyezettségi fok: 2
Rezgésállóság: 3 mm (f= 2…9 Hz), 10 m/s² (f= 9…200 Hz) IEC 60068-2-6 szerint
Szerelési információk
Kimeneti csatolás: Párhuzamos, Soros

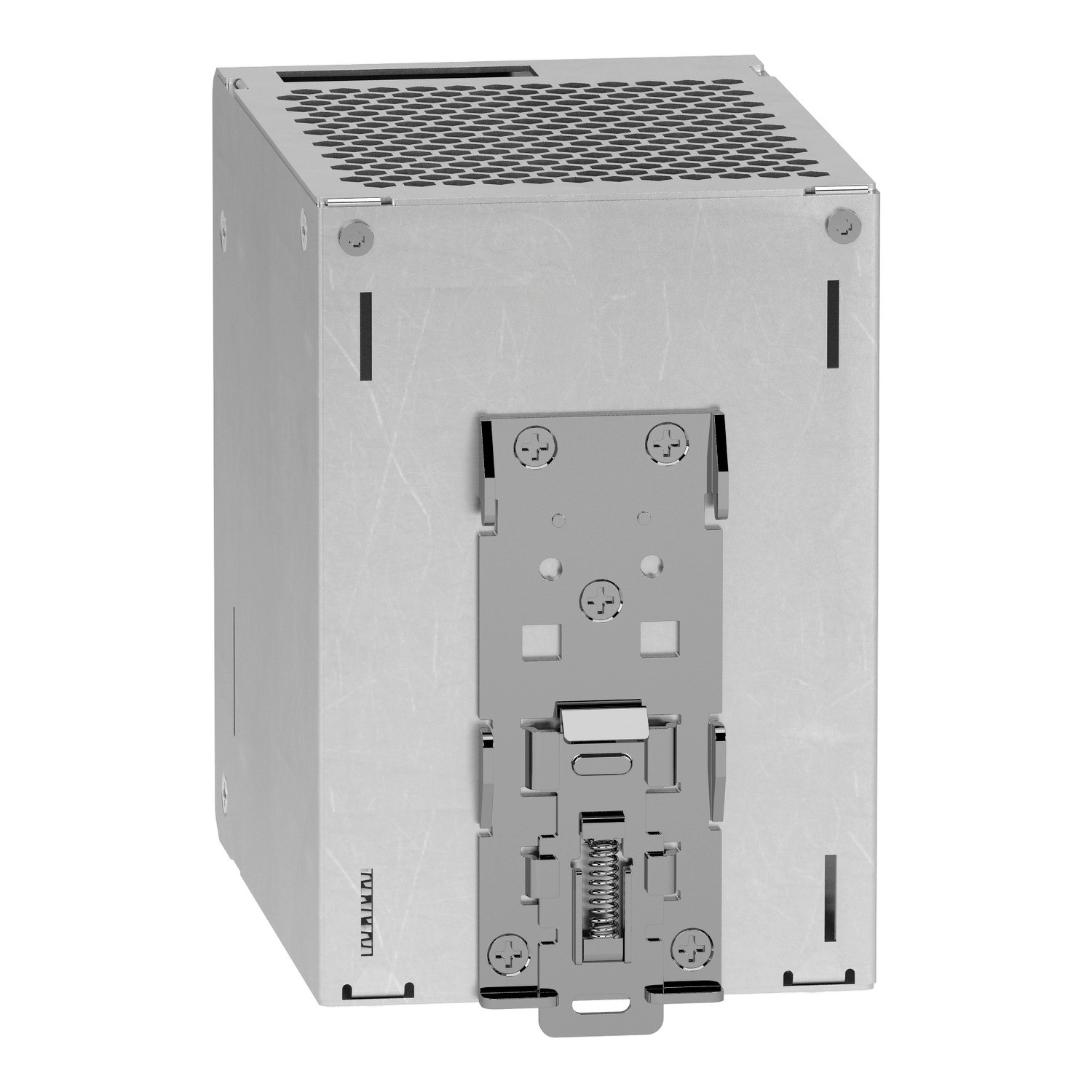

Szerelési támogatás: TH35-15 típusú kalapsín IEC 60715 szerint, TH35-7.5 típusú kalapsín IEC 60715 szerint, Kettős profilú DIN sín
Szabványok és tanúsítványok
Diektromos szilárdság: 3000 V AC bemenet és kimenet között
Szabványok: IEC 62368-1, EN/IEC 61010-1, EN 61010-2-201, EN/IEC 61204-3
Élettartam: 10 év
Túlfeszültség kategória: II
MTBF: 700000 h 25°C-on, teljes terhelésnél, SR 332 szerint
