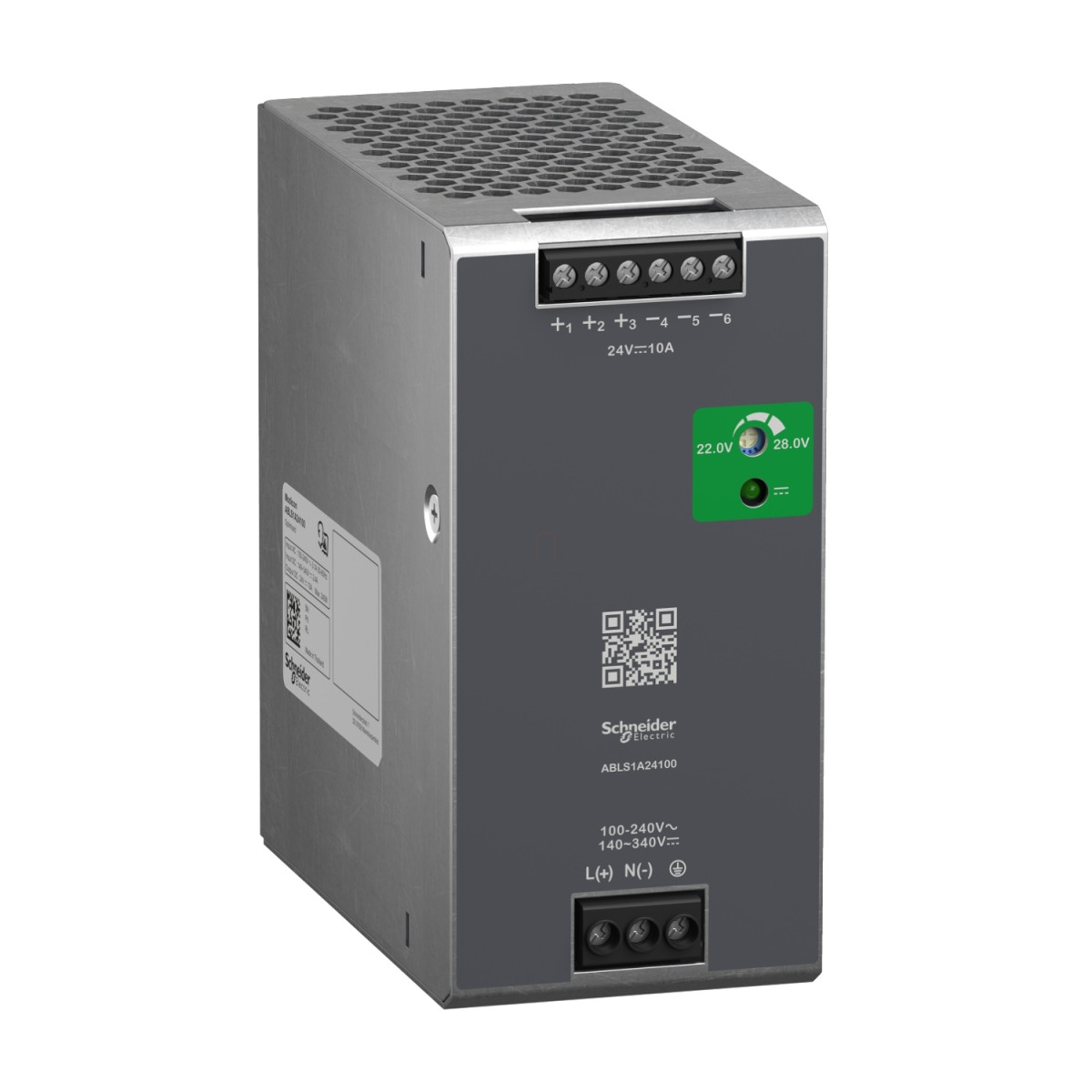

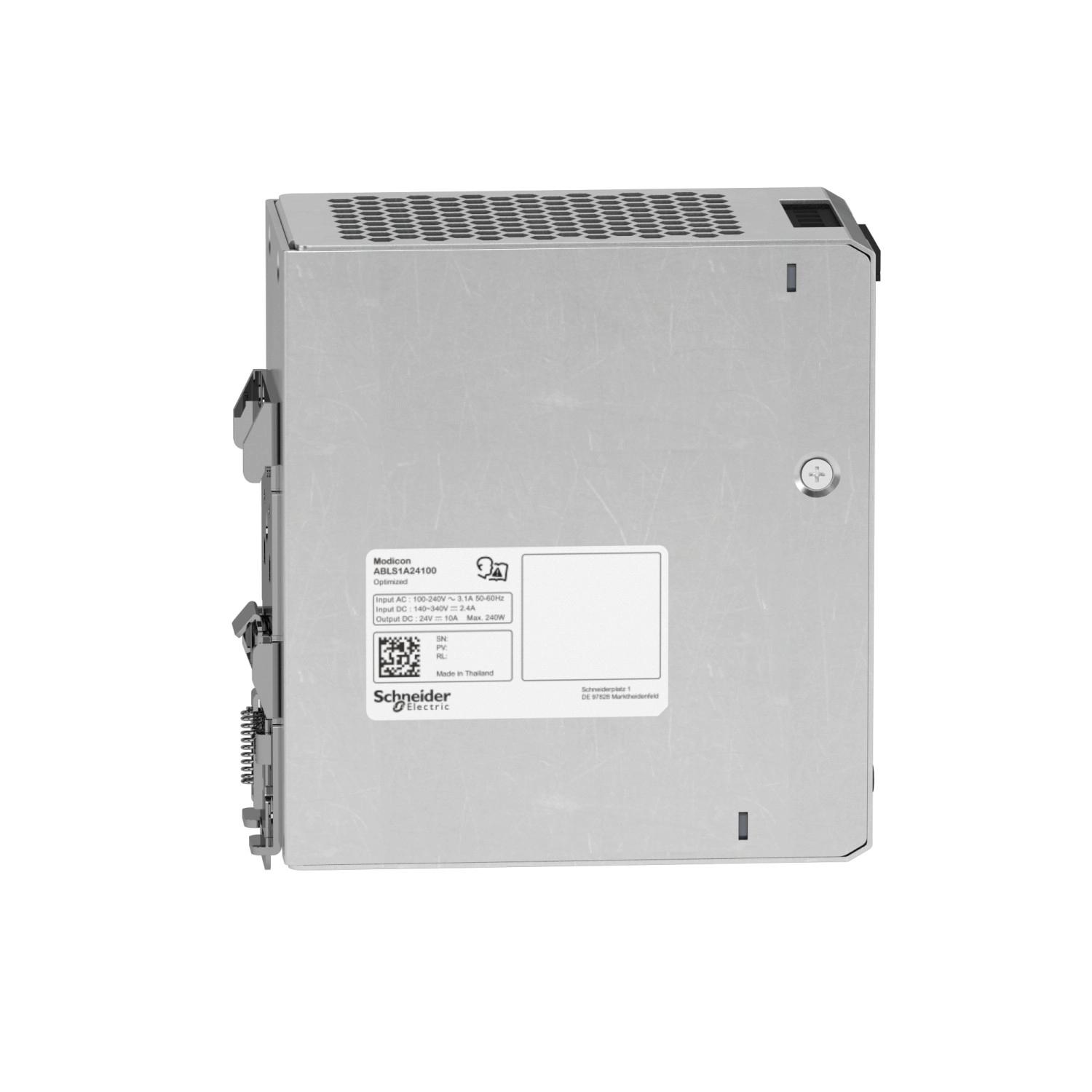

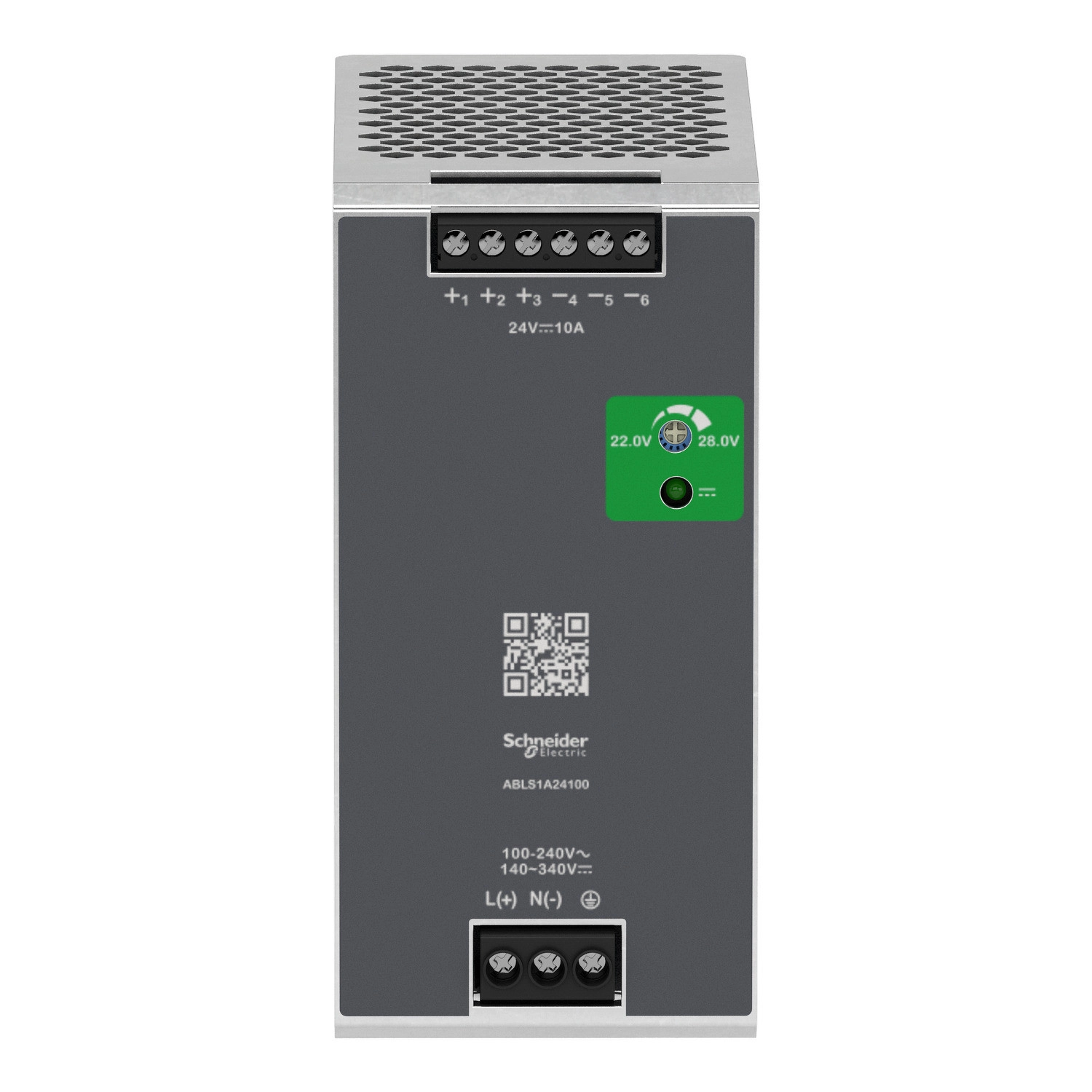

A Schneider Electric ABLS1A24100 Modicon tápegység egy professzionális, optimalizált kivitelű, szabályozott kapcsolóüzemű tápegység, amely megbízható 24V DC kimeneti feszültséget biztosít 10A árammal, így ideális választás ipari környezetben való alkalmazásra. Az alumínium házas tápegység univerzális bemeneti feszültséggel rendelkezik, 100-240V AC egyfázisú, fázis-fázis közötti, vagy 140-340V DC tartományban működtethető, ami rugalmas telepítési lehetőségeket kínál különböző elektromos hálózatokban.
Ez a DIN sínre szerelhető 240W-os tápegység kiváló hatásfokkal működik - 115V AC bemenetnél 85%, míg 230V AC bemenetnél akár 88% hatásfokot is elér. A készülék teljes körű védelemmel rendelkezik, többek között túlterhelés, rövidzár és túlmelegedés ellen, ami biztosítja a hosszú élettartamot és a megbízható működést. A kimeneti feszültség állítható a 22-28V tartományban, így pontosan az alkalmazás igényeihez igazítható. Az alacsony, kevesebb mint 120 mV maradék zaj és a stabil kimeneti feszültség (terheléstől függetlenül < 0,5% szabályozási pontosság) miatt különösen alkalmas érzékeny elektronikai eszközök tápellátására.
A tápegység különleges tulajdonsága a nagy kapacitív terhelés kezelése - akár 8000 µF induló kapacitással is megbirkózik. Az ABLS1A24100 kompakt méretekkel rendelkezik (60 mm széles, 123,6 mm magas és 117,6 mm mély), ami lehetővé teszi a helytakarékos beépítést kapcsolószekrényekbe. A készülék széles hőmérsékleti tartományban használható, -20°C és +70°C között, bár 50°C felett teljesítmény-derate szükséges. A tápegység párhuzamosan és sorosan is köthető, ami tovább növeli az alkalmazási lehetőségeket, ha nagyobb teljesítményre vagy magasabb feszültségre van szükség.
Az ABLS1A24100 tápegység megfelel a legszigorúbb ipari szabványoknak és rendelkezik számos nemzetközi tanúsítvánnyal (CE, UL, CUL, RCM, CB, EAC, KC), így világszerte alkalmazható. A termék IP20 védettséggel rendelkezik, és felszerelhető TH35-15 vagy TH35-7.5 típusú kalapsínre, illetve dupla profilú DIN sínre. Magas MTBF értéke (700 000 óra 25°C-on, teljes terhelésnél) és a 10 éves szolgálati élettartam hosszú távú, stabil működést garantál. A beépített LED kijelző egyszerű állapotjelzést biztosít a kimeneti feszültségről, így könnyen ellenőrizhető a működés. A tápegység SELV (Safety Extra Low Voltage) kimenettel rendelkezik, ami megfelel az IEC 60950-1, IEC 60204-1 és IEC 60364-4-41 előírásoknak, így biztonságosan használható audio, video, informatikai, kommunikációs, ipari és vezérlő berendezések tápellátására.
Schneider Electric Phaseo ABL7, ABL8 - ABLS1A24100 -Modicon Optimized tápegység, DIN sínre szerelhető, 1f, 24 VDC, 10 A, 240 W műszaki adatok
Főbb jellemzők
Terméktípus: Modicon tápegység
Komponens típusa: Tápegység
Tápegység típusa: Szabályozott kapcsolóüzemű
Változat: Optimalizált
Ház anyaga: Alumínium
Névleges bemeneti feszültség: 100...240 V AC egyfázisú, 100...240 V AC fázis-fázis között, 140...340 V DC
Névleges teljesítmény: 240 W
Kimeneti feszültség: 24 V DC
Kimeneti áram: 10 A
Bemeneti jellemzők
Bemeneti feszültség határértékek: 85...264 V AC hőmérséklet-csökkenés nélkül, 120...375 V DC hőmérséklet-csökkenés nélkül
Névleges hálózati frekvencia: 50...60 Hz
Hálózati rendszer kompatibilitás: TN, TT, IT
Maximális szivárgási áram: 1 mA 240 V AC
Bemeneti védelem típusa: Beépített biztosíték (nem cserélhető) 6,3 A
Külső védelem (ajánlott): 20 A B görbe, 20 A C görbe, 6 A B görbe, 6 A C görbe
Bekapcsolási áramlökés: 30 A 115 V-nál, 60 A 230 V-nál
Teljesítménytényező: 0,95 115 V AC-nál, 0,95 230 V AC-nál
Áramfelvétel: < 2,8 A 115 V AC, < 1,4 A 230 V AC, < 2,4 A 140 V DC
Kimeneti jellemzők
Hatásfok: 85% 115 V AC-nál, 88% 230 V AC-nál
Kimeneti feszültség beállítás: 22...28 V
Teljesítmény disszipáció: 36 W
Indítás kapacitív terheléssel: 8000 µF
Maradék búgófeszültség: < 120 mV
Bekapcsolási idő: < 1 s
Áthidalási idő: > 20 ms 115 V AC, > 20 ms 230 V AC
Vonal- és terhelésszabályozás: < 0,5% 0-tól 100% terhelésig 25°C-on, < 1% teljes feszültségtartományban a vezetékben 25°C-on
Védelmi jellemzők
Kimeneti védelem típusa: Túlterhelés és rövidzár ellen, védelem technológia: automatikus visszaállítás; Túlmelegedés ellen, védelem technológia: kézi visszaállítás; Túlfeszültség ellen, védelem technológia: kézi visszaállítás
Csatlakozások
Csatlakozások - sorkapcsok: Csavaros csatlakozás: 0,5...4 mm², (AWG 20...AWG 12) érvéghüvely nélkül a kimenethez; Csavaros csatlakozás: 0,5...2,5 mm², (AWG 20...AWG 14) érvéghüvellyel a kimenethez; Csavaros csatlakozás: 0,75...4 mm², (AWG 18...AWG 12) érvéghüvely nélkül a bemenethez; Csavaros csatlakozás: 0,75...4 mm², (AWG 18...AWG 12) érvéghüvellyel a bemenethez
Mechanikai jellemzők
Állapot LED: 1 LED (zöld) kimeneti feszültség
Mélység: 117,6 mm
Magasság: 123,6 mm
Szélesség: 60 mm
Nettó tömeg: 0,8 kg
Kimeneti csatolás: Párhuzamos, Soros
Szerelési támasz: TH35-15 típusú kalapsín az IEC 60715 szerint, TH35-7,5 típusú kalapsín az IEC 60715 szerint, Dupla profilú DIN sín
Dielektromos szilárdság: 3000 V AC bemenetről kimenetre
Szolgálati élettartam: 10 év
Túlfeszültségi kategória: II
Környezeti jellemzők
IP védettségi fokozat: IP20
Üzemi környezeti hőmérséklet: -20...40°C derating nélkül A szerelési pozícióban 115 V AC < 2000 m; -20...50°C derating nélkül A szerelési pozícióban 230 V AC < 2000 m; 40...70°C 1,67% / °C áram-derating mellett A szerelési pozícióban 115 V AC < 2000 m; 50...70°C 2,5% / °C áram-derating mellett A szerelési pozícióban 230 V AC < 2000 m
Elektromos áramütés elleni védelem osztálya: I. osztály
Szennyezettségi fok: 2
Üzemi tengerszint feletti magasság: < 5000 m
Lökésállóság: 150 m/s² 11 ms-ig
Rezgésállóság: 3 mm (f= 2...9 Hz) az IEC 60068-2-6 szerint, 10 m/s² (f= 9...200 Hz) az IEC 60068-2-6 szerint
Szabványok és tanúsítványok
Szabványok: IEC 62368-1, EN/IEC 61204-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, IEC 61000-3-2, EN 61000-3-3, UL 62368-1, CSA C22.2 No 62368-1, UL 508, CSA C22.2 No 107.1
Termék tanúsítványok: CE, CUL listed, CUL recognized, RCM, CB Scheme, EAC, KC
MTBF: 700000 óra 25°C-on, teljes terhelésnél, SR 332 szabványnak megfelelően
Tápellátás: SELV az IEC 60950-1 szerint, SELV az IEC 60204-1 szerint, SELV az IEC 60364-4-41 szerint
