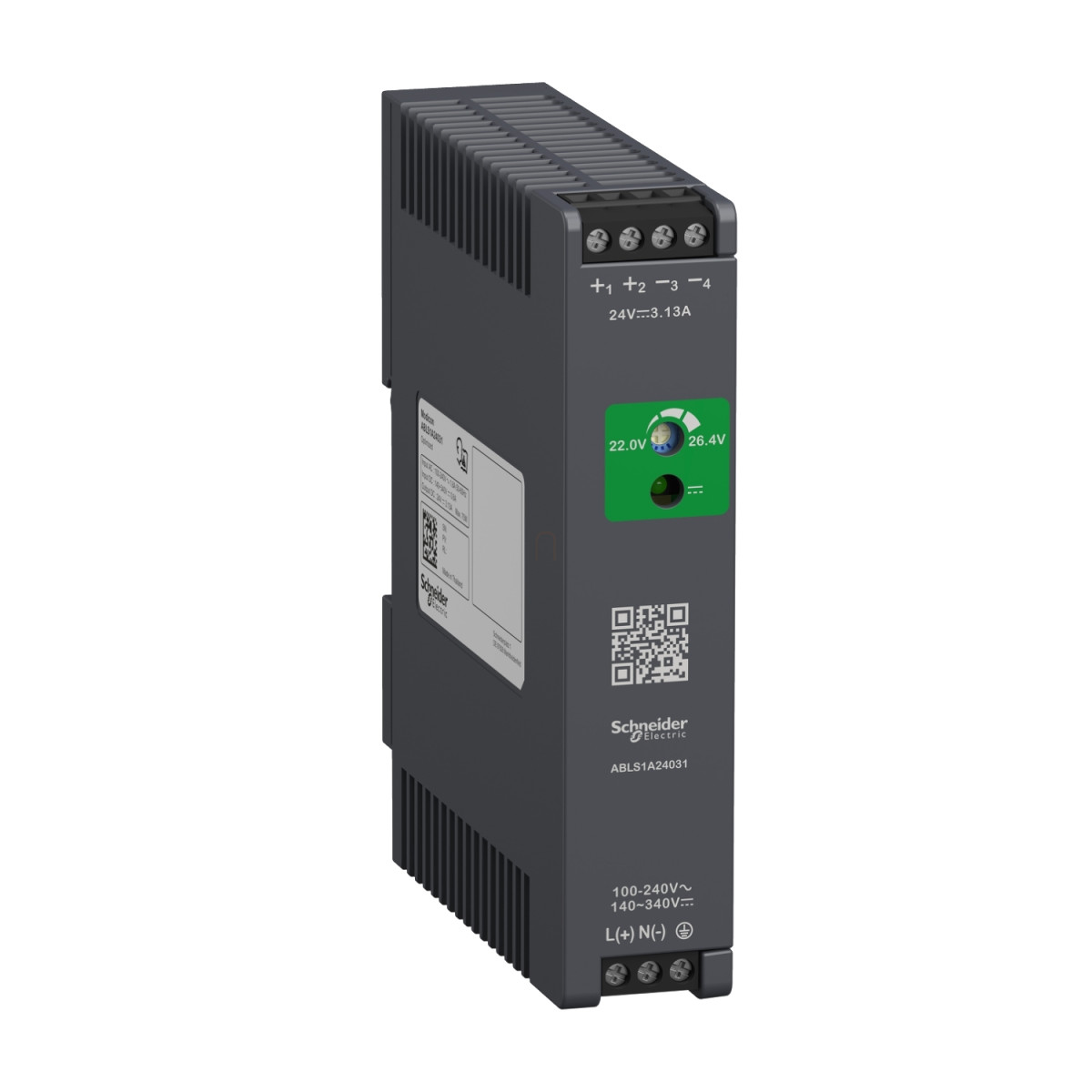

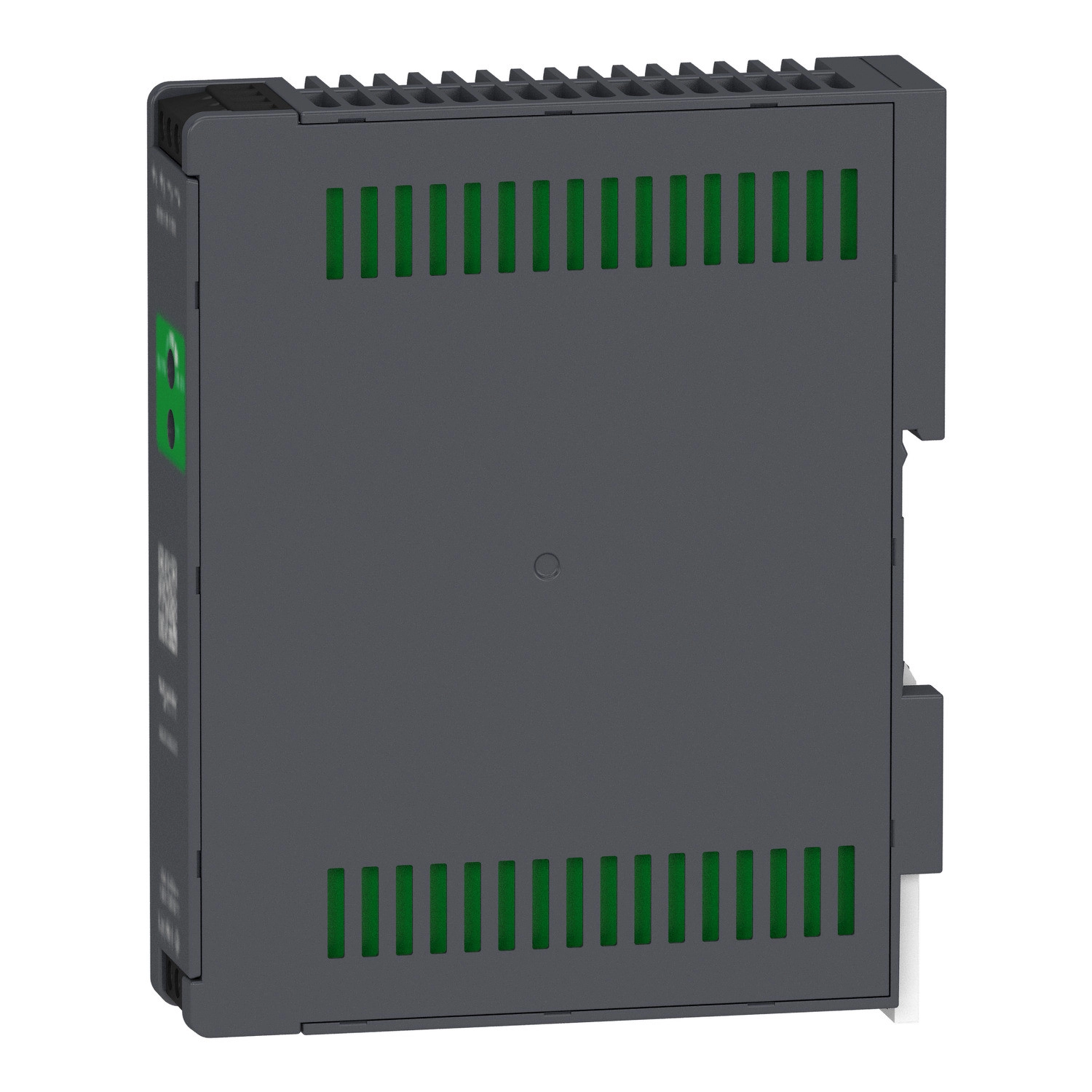

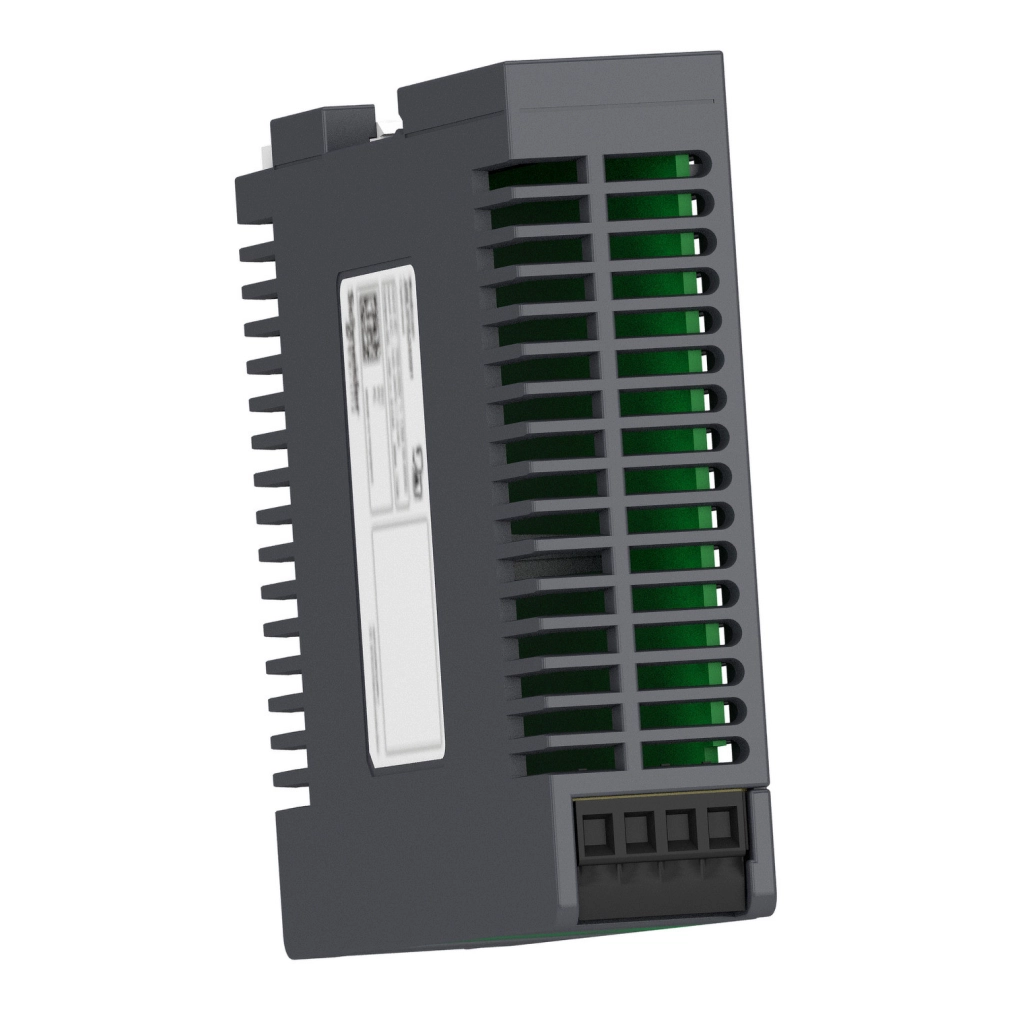

A Schneider Electric Modicon Power Supply családba tartozó ABLS1A24031 típusú tápegység egy kompakt, hatékony megoldás az ipari automatizálás és vezérléstechnika területén. Ez a szabályozott kapcsolóüzemű tápegység optimalizált változatban kínál megbízható tápellátást különböző alkalmazásokhoz, elsősorban audio, video, információs, kommunikációs, ipari és vezérlő berendezésekhez.
A tápegység széles bemeneti feszültségtartománnyal rendelkezik: 100-240 V AC egyfázisú vagy kétfázisú (fázis-fázis) táplálással, valamint 140-340 V DC egyenfeszültséggel is működtethető. A robusztus kialakítás lehetővé teszi a 85-264 V AC vagy 120-375 V DC működést hőmérséklet-korlátozás nélkül. A kimeneti oldalon stabilizált 24 V DC feszültséget biztosít, amely 21,6-26,4 V között finoman állítható. A névleges kimeneti áramerősség 3,13 A, ami 75 W névleges teljesítményt jelent. A tápegység magas, 88%-os hatásfokkal működik 230 V AC bemenetnél, ezáltal csökkentve a hőveszteséget és az energiafogyasztást.
Az ABLS1A24031 kiemelkedő védelmi funkciókkal rendelkezik: beépített, nem cserélhető 5 A-es biztosíték, túlterhelés és rövidzár elleni automatikus visszaállítású védelem, valamint túlmelegedés és túlfeszültség elleni manuálisan visszaállítható védelem biztosítja a hosszú élettartamot. A készülék megfelel a SELV (Safety Extra Low Voltage) követelményeinek az IEC 60950-1, IEC 60204-1 és IEC 60364-4-41 szabványok szerint, ami garantálja a biztonságos működést. Az átlagos meghibásodások közötti idő (MTBF) kiemelkedően magas, 700000 óra 25 °C-on, teljes terhelésnél. Az eszköz rendkívül stabil működést biztosít: a terhelési szabályozás <0,5% 0-100% terhelés között, a vonali szabályozás pedig <1% a teljes feszültségtartományban.
A tápegység telepítése és üzemeltetése rendkívül egyszerű. Kompakt méretei (szélesség: 27 mm, magasság: 123,6 mm, mélység: 102 mm) és kis súlya (0,22 kg) lehetővé teszik a helytakarékos elhelyezést. TH35-15 vagy TH35-7,5 típusú kalapsínre, illetve dupla profilú DIN sínre szerelhető. Csavarozott csatlakozói 0,5-2,5 mm² (AWG 20-14) kimenet és 0,75-2,5 mm² (AWG 18-14) bemenet esetén biztosítanak stabil kapcsolatot. Az eszköz állapotát egy zöld LED jelzi, amely a kimeneti feszültség meglétét mutatja. Az ABLS1A24031 rugalmasan alkalmazható, támogatja a párhuzamos és soros kapcsolási lehetőségeket is, ami növeli a felhasználási területek körét. A tápegység széles környezeti hőmérséklettartományban használható: -20 és +70 °C között, a megfelelő terhelés-csökkentési görbék figyelembevételével. Az IP20 védettségi fokozat megfelelő védelmet biztosít a belső alkatrészeknek, miközben lehetővé teszi a hatékony hűtést.
Modicon Power Supply ABLS1A24031 műszaki adatok
Főbb jellemzők
Terméktípus: Szabályozott kapcsolóüzemű tápegység
Változat: Optimalizált
Házanyag: Műanyag
Névleges bemeneti feszültség: 100...240 V AC egyfázisú, 100...240 V AC fázis-fázis, 140...340 V DC
Névleges teljesítmény: 75 W
Kimeneti feszültség: 24 V DC
Tápegység kimeneti áram: 3,13 A
Kiegészítő adatok
Bemeneti feszültséghatárok: 85...264 V AC hőmérséklet-korlátozás nélkül, 120...375 V DC hőmérséklet-korlátozás nélkül
Névleges hálózati frekvencia: 50...60 Hz
Hálózati rendszer kompatibilitás: TN, TT, IT
Maximális szivárgó áram: 1 mA 240 V AC
Bemeneti védelem típusa: Beépített biztosíték (nem cserélhető) 5 A
Külső védelem (ajánlott): 20 A C görbe, 13 A B görbe, 10 A C görbe
Bekapcsolási áram: 40,0 A 115 V-nál, 80,0 A 230 V-nál
Teljesítménytényező: 0,55 115 V AC-nál, 0,45 230 V AC-nál
Hatásfok: 88 % 230 V AC-nál
Kimeneti feszültség beállítás: 21,6...26,4 V
Teljesítményveszteség: 15 W
Áramfelvétel: < 1,8 A 115 V AC, < 1 A 230 V AC, < 0,8 A 140 V DC
Bekapcsolási idő: < 1,2 s
Tartási idő: > 20 ms 115 V AC, > 40 ms 230 V AC
Indítás kapacitív terheléssel: 5000 µF
Maradék hullámosság: < 120 mV
Meghibásodások közötti átlagos idő [MTBF]: 700000 h 25 °C-on, teljes terhelésnél az SR 332 szerint
Védelmek
Kimeneti védelem típusa: Túlterhelés és rövidzár ellen, védelem technológia: automatikus visszaállítás; Túlmelegedés ellen, védelem technológia: kézi visszaállítás; Túlfeszültség ellen, védelem technológia: kézi visszaállítás
Csatlakozás és fizikai jellemzők
Csatlakozások - csatlakozók: Csavaros csatlakozás: 0,5...2,5 mm², (AWG 20...AWG 14) kimenethez, Csavaros csatlakozás: 0,75...2,5 mm², (AWG 18...AWG 14) bemenethez
Vonal- és terhelésszabályozás: < 0,5 % 0-100% terhelésnél 25 °C-on, < 1 % teljes feszültségtartományban a vonalon 25 °C-on
Állapotjelző LED: 1 LED (zöld) kimeneti feszültség
Méretek: Mélység 102 mm, Magasság 123,6 mm, Szélesség 27 mm
Nettó súly: 0,22 kg
Kimeneti csatolás: Párhuzamos, Soros
Szerelési támogatás: TH35-15 típusú kalapsín az IEC 60715 szerint, TH35-7,5 típusú kalapsín az IEC 60715 szerint, Dupla profilú DIN sín
Tápellátás: SELV az IEC 60950-1 szerint, SELV az IEC 60204-1 szerint, SELV az IEC 60364-4-41 szerint
Dielektromos szilárdság: 3000 V AC bemenet-kimenet között
Élettartam: 10 év
Túlfeszültségi kategória: II
Környezeti feltételek
Üzemeltetési magasság: < 5000 m
Ütésállóság: 150 m/s² 11 ms-ig
IP védelmi fokozat: IP20
Környezeti hőmérséklet működés közben: -20...-10 °C 1 % fokozatonkénti áramcsökkentéssel 2000 m alatt, -10...40 °C korlátozás nélkül 115 V AC-nál 2000 m alatt, -10...50 °C korlátozás nélkül 230 V AC-nál 2000 m alatt, 40...70 °C 1,67 % fokozatonkénti áramcsökkentéssel 115 V AC-nál 2000 m alatt, 50...70 °C 2,5 % fokozatonkénti áramcsökkentéssel 230 V AC-nál 2000 m alatt
Elektromos áramütés elleni védelem osztálya: I. osztály
Szennyezettségi fok: 2
Rezgésállóság: 3 mm (f= 2...9 Hz) az IEC 60068-2-6 szerint, 10 m/s² (f= 9...200 Hz) az IEC 60068-2-6 szerint
Szabványok és tanúsítványok
Termék tanúsítványok: CE, CUL listed, CUL recognized, RCM, CB Scheme, EAC, KC, NEC: class 2
