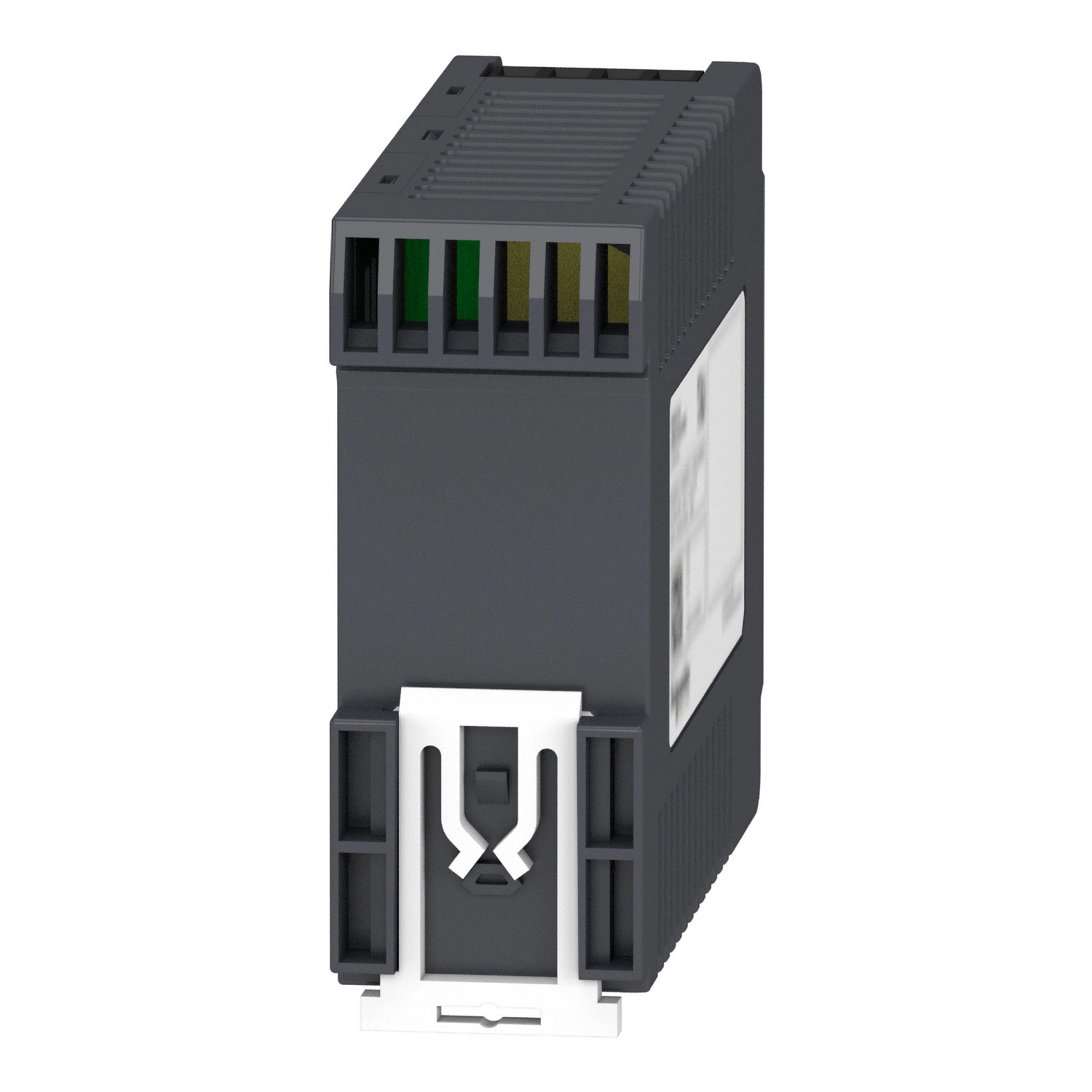

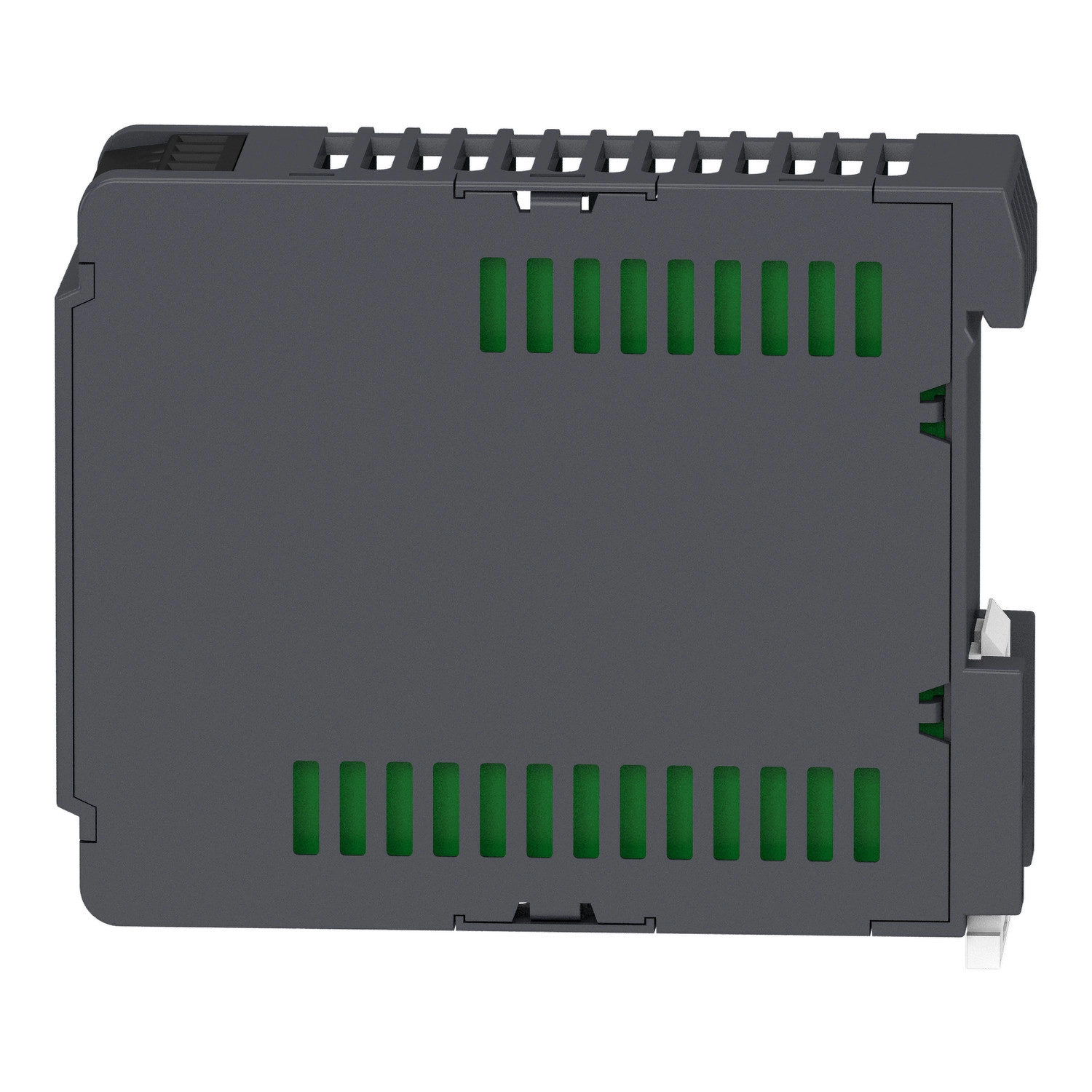

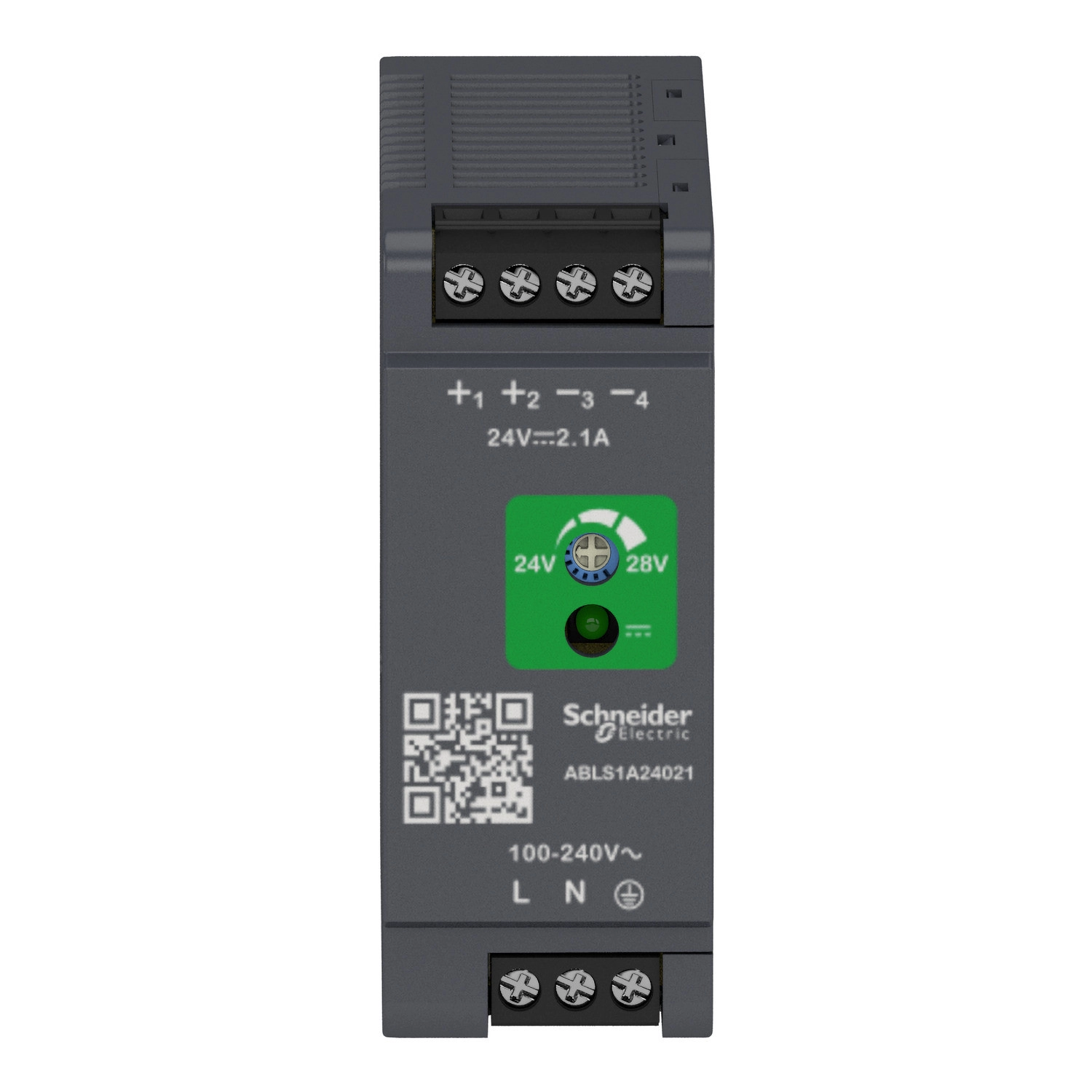

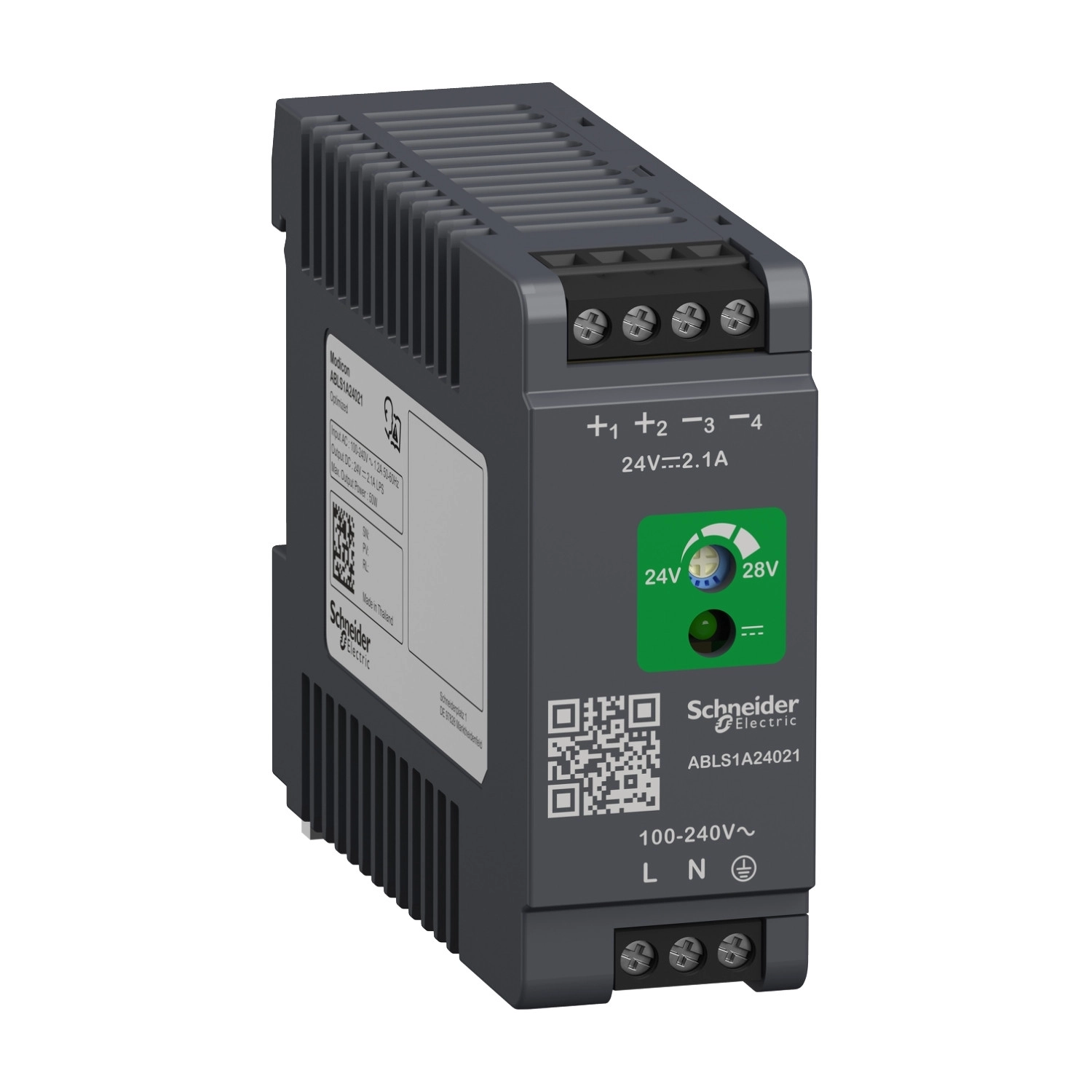

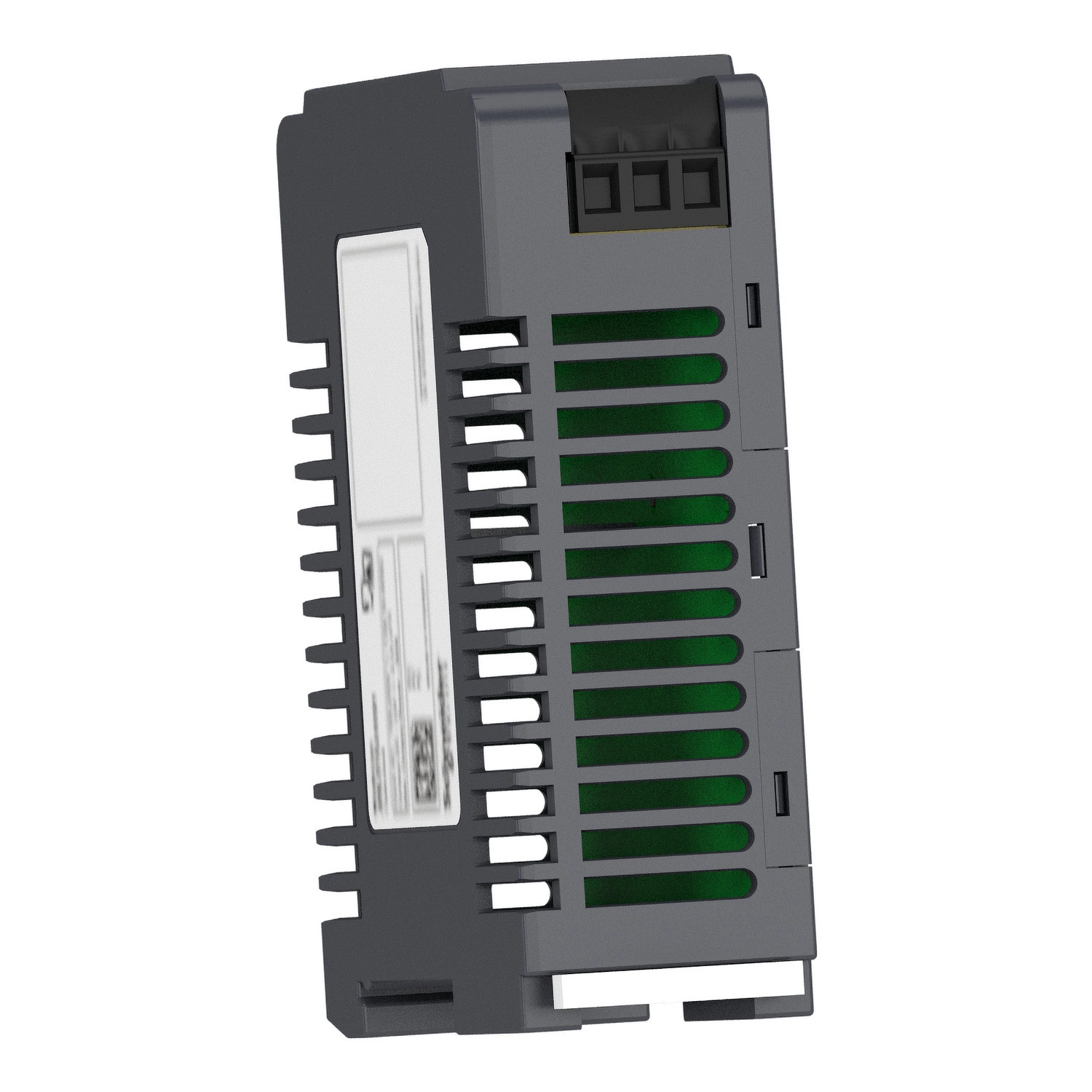

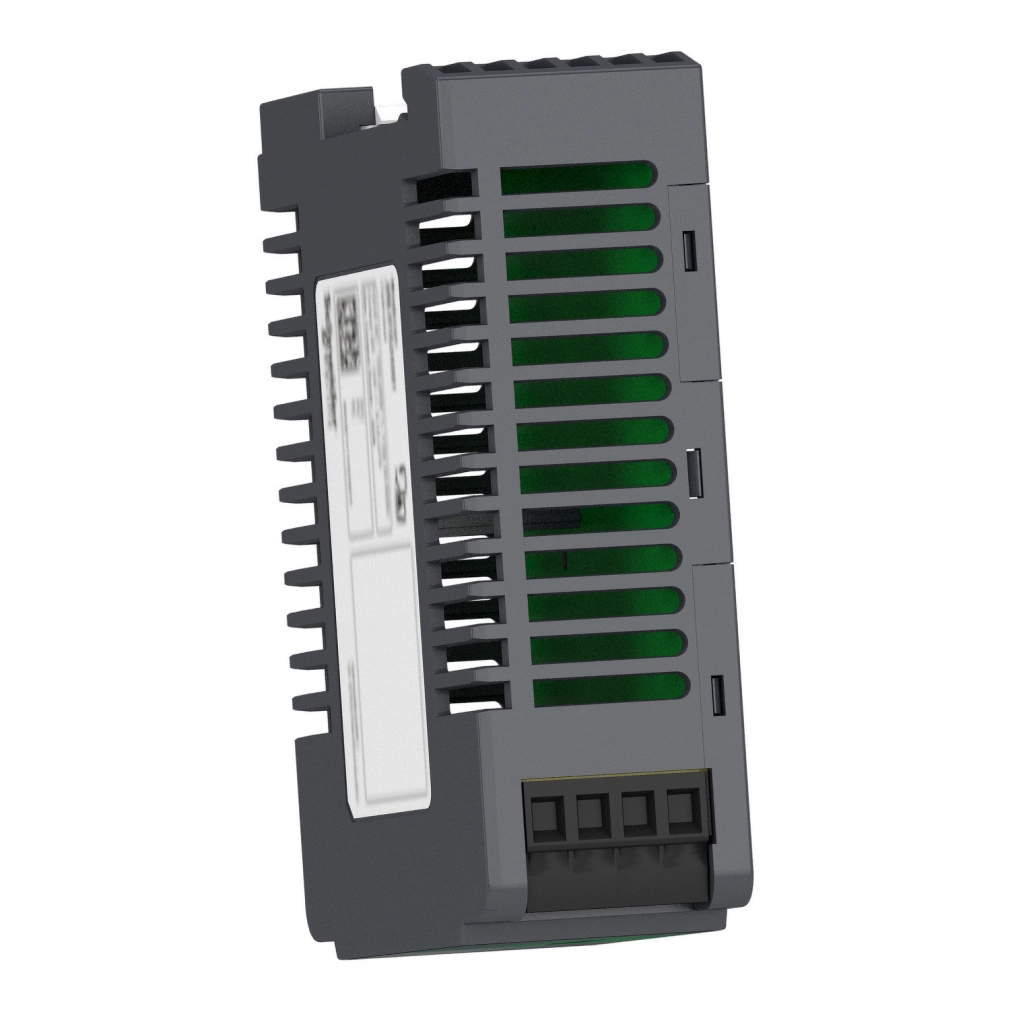

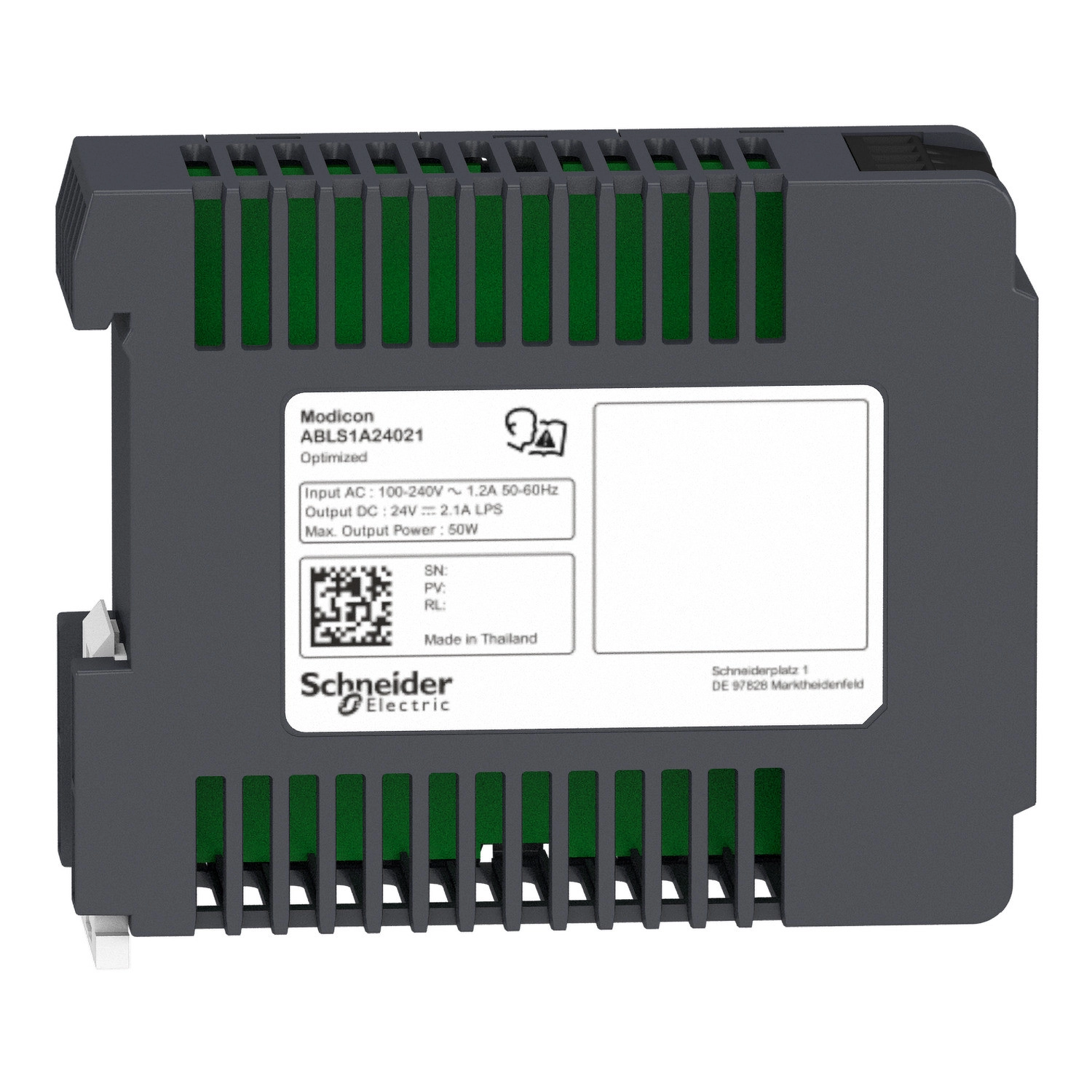

A Schneider Electric ABLS1A24021 egy optimalizált, szabályozott tápegység, amely a Modicon Power Supply termékcsaládba tartozik. Ez a kompakt, DIN sínre szerelhető eszköz ideális megoldást kínál ipari vezérlőrendszerek, kommunikációs berendezések és automatizálási alkalmazások megbízható tápellátására. A mindössze 30 mm szélességű, 75 mm magasságú és 89,5 mm mélységű műanyag házban elhelyezett tápegység kis helyet foglal el a kapcsolószekrényben, ugyanakkor robusztus kialakítása hosszú élettartamot biztosít.
Az ABLS1A24021 univerzális, széles bemeneti feszültségtartománnyal rendelkezik (85-264 V AC), ami lehetővé teszi a különböző országokban történő használatát, és ellenállóvá teszi a hálózati feszültség ingadozásaival szemben. A készülék egyaránt használható egyfázisú és fázis-fázis közötti bekötéssel, valamint kompatibilis TN, TT és IT hálózati rendszerekkel is. A névleges bemeneti frekvencia 50-60 Hz, ami a legtöbb nemzetközi szabványnak megfelel. A tápegység beépített 3,15 A-es biztosítékkal rendelkezik, amely védi a készüléket a túláram ellen. A külső védelem érdekében ajánlott 20 A-es C jelleggörbéjű, 10 A-es B jelleggörbéjű vagy 6 A-es C jelleggörbéjű kismegszakító használata.
A kimeneti oldalon a készülék 24 V DC feszültséget szolgáltat, amely 24-28 V között beállítható. A névleges kimeneti áram 2,1 A, ami 50 W teljesítménynek felel meg. Az eszköz kiváló hatásfokkal működik: 115 V AC bemenetnél 86%, míg 230 V AC bemenetnél 88% a hatásfok. A tápegység stabil és tiszta kimeneti feszültséget biztosít, a maradék hullámosság (ripple) kevesebb mint 75 mV. A készülék képes akár 3000 μF kapacitív terhelések indítására is, ami különösen hasznos kondenzátoros terhelések, például DC/DC konverterek vagy bizonyos motorvezérlők táplálására. A felfutási idő kevesebb mint 3 másodperc, míg a áthidalási idő legalább 20 ms 100 V AC bemeneti feszültségnél, és több mint 100 ms 230 V AC bemeneti feszültségnél, ami elegendő a rövid idejű feszültségkimaradások áthidalásához.
Az ABLS1A24021 tápegység többféle védelemmel rendelkezik, beleértve a túlterhelés és rövidzár elleni automatikus visszaállású védelmet, valamint a túlhőmérséklet és túlfeszültség elleni manuális visszaállású védelmet. A készülék működési állapotát egy zöld LED jelzi, amely a kimeneti feszültség meglétét mutatja. A kapcsolódást 0,5...2,5 mm² keresztmetszetű (AWG 20...AWG 14) vezetékekkel lehet megvalósítani csavaros csatlakozókkal a be- és kimenetekhez. Az eszköz IP20-as védelmi besorolással rendelkezik, ami alapvető védelmet nyújt az ujjak és hasonló méretű tárgyak érintése ellen, de nem véd víz és por ellen.
A tápegység rendkívül megbízható, amit a magas MTBF (Mean Time Between Failure) érték is bizonyít: 25 °C-on, teljes terhelésnél 2.000.000 óra, 55 °C-on, 80%-os terhelésnél pedig 900.000 óra. A Schneider Electric ABLS1A24021 széles üzemi hőmérséklettartományban használható: -20...-10 °C között 2% per °C áramcsökkentéssel, -10...55 °C között teljes terheléssel, valamint 55...70 °C között 3,33% per °C áramcsökkentéssel, A szerelési pozícióban, 2000 m-nél alacsonyabb tengerszint feletti magasságon. A készülék többféle szerelési pozícióban is használható, és kompatibilis a szabványos TH35-15 és TH35-7,5 típusú DIN sínekkel az IEC 60715 szabvány szerint. A tápegységek párhuzamos és soros kapcsolása is lehetséges a teljesítmény növelése érdekében, a PDF-ben részletezett kapcsolási rajzok alapján.
Schneider Electric Phaseo ABL7, ABL8 - ABLS1A24021 -Modicon Optimized tápegység, DIN sínre szerelhető, 1f, 24 VDC, 2,1 A, 50 W műszaki adatok
Fő jellemzők
Termékcsalád: Modicon Power Supply
Terméktípus: Tápegység
Tápegység típusa: Szabályozott kapcsolóüzemű
Változat: Optimalizált
Ház anyaga: Műanyag
Névleges bemeneti feszültség: 100...240 V AC egyfázisú, 100...240 V AC fázis-fázis között
Névleges teljesítmény: 50 W
Kimeneti feszültség: 24 V DC
Tápegység kimeneti áram: 2,1 A
Kiegészítő adatok
Bemeneti feszültségtartomány: 85...264 V AC
Névleges hálózati frekvencia: 50...60 Hz
Hálózati rendszer kompatibilitás: TN, TT, IT
Maximális szivárgási áram: 1 mA 240 V AC
Bemeneti védelem típusa: Beépített biztosíték (nem cserélhető) 3,15 A
Külső védelem (ajánlott): 20 A C jelleggörbe, 10 A B jelleggörbe, 6 A C jelleggörbe
Bekapcsolási áram: 35,0 A 115 V-nál, 75,0 A 230 V-nál
Teljesítménytényező: 0,45 115 V AC-nál, 0,35 230 V AC-nál
Hatásfok: 86% 115 V AC-nál, 88% 230 V AC-nál
Kimeneti feszültség beállítás: 24...28 V
Teljesítmény disszipáció: 7,5 W
Áramfelvétel: < 1,1 A 115 V AC-nál, < 0,65 A 230 V AC-nál
Bekapcsolási idő: < 3 s
Áthidalási idő: > 20 ms 100 V AC-nál, > 100 ms 230 V AC-nál
Indítás kapacitív terheléssel: 3000 µF
Maradék hullámosság: < 75 mV
Meghibásodások közötti átlagos idő [MTBF]: 2000000 h 25 °C-on, teljes terhelésnél az SR 332 szerint, 900000 h 55 °C-on, 80% terhelésnél az SR 332 szerint
Kimeneti védelem típusa: Túlterhelés és rövidzár elleni, védelem technológia: automatikus visszaállás; Túlmelegedés elleni, védelem technológia: kézi visszaállítás; Túlfeszültség elleni, védelem technológia: kézi visszaállítás
Csatlakozók - terminálok: Csavaros csatlakozás: 0,5...2,5 mm², (AWG 20...AWG 14) bemenet/kimenet számára
Vezeték és terhelés szabályozás: < 0,5% 0-100% terhelésnél 25 °C-on, < 1% teljes feszültségtartományban 25 °C-on
Állapotjelző LED: 1 LED (zöld) kimeneti feszültség
Fizikai jellemzők
Mélység: 89,5 mm
Magasság: 75 mm
Szélesség: 30 mm
Nettó tömeg: 0,180 kg
Kimeneti csatolás: Párhuzamos, Soros
Rögzítés: TH35-15 típusú kalap profilú sín az IEC 60715 szerint, TH35-7,5 típusú kalap profilú sín az IEC 60715 szerint, Dupla profilú DIN sín
Tápellátás: SELV az IEC 60950-1 szerint, SELV az IEC 60204-1 szerint, SELV az IEC 60364-4-41 szerint
Dielektromos szilárdság: 3000 V AC bemenet és kimenet között
Élettartam: 10 év
Túlfeszültség kategória: II
Környezeti paraméterek
Szabványok: IEC 62368-1, EN/IEC 61204-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, IEC 61000-3-2, EN 61000-3-3, UL 62368-1, CSA C22.2 No 62368-1, UL 508, CSA C22.2 No 107.1
Termék tanúsítványok: CE, CUL listed, CUL recognized, RCM, CB Scheme, EAC, KC, NEC: class 2
Üzemi magasság: < 2000 m
Ütésállóság: 150 m/s² 11 ms-ig
IP védettségi fokozat: IP20
Környezeti hőmérséklet üzemeltetéshez: -20...-10 °C 2%-os áramerősség csökkenéssel °C-onként A szerelési pozícióban < 2000 m, -10...55 °C csökkenés nélkül A szerelési pozícióban < 2000 m, 55...70 °C 3,33%-os áramerősség csökkenéssel °C-onként A szerelési pozícióban < 2000 m
Áramütés elleni védelem osztálya: I. osztály
Szennyezettségi fokozat: 2
Rezgésállóság: 3 mm (f= 2...9 Hz) az IEC 60068-2-6 szerint, 10 m/s² (f= 9...200 Hz) az IEC 60068-2-6 szerint
Elektromágneses megfelelőség
Elektromos kisülésállóság: 8 kV (érintkezéses kisülés), 15 kV (légkisülés) az IEC 61000-4-2 szerint
RF zavarokkal szembeni immunitás: 15 V/m (80 MHz...2 GHz), 5 V/m (2...2,7 GHz), 5 V/m (2,7...6 GHz) az IEC 61000-4-3 szerint
Gyors tranziens immunitás: 4 kV (bemenet-kimenet) az IEC 61000-4-4 szerint
Túlfeszültség immunitás: 4 kV (tápegység és föld között), 3 kV (fázisok között) az IEC 61000-4-5 szerint
Vezetett RF zavarokkal szembeni immunitás: 15 V (0,15...80 MHz) az IEC 61000-4-6 szerint
Mágneses mezőkkel szembeni immunitás: 30 A/m (50...60 Hz) az IEC 61000-4-8 szerint
Feszültségletörésekkel szembeni immunitás: IEC 61000-4-11 szerint
Elektromágneses kibocsátás: Vezetett kibocsátás az IEC 61000-6-3 szerint, Sugárzott kibocsátás az IEC 61000-6-4 szerint
