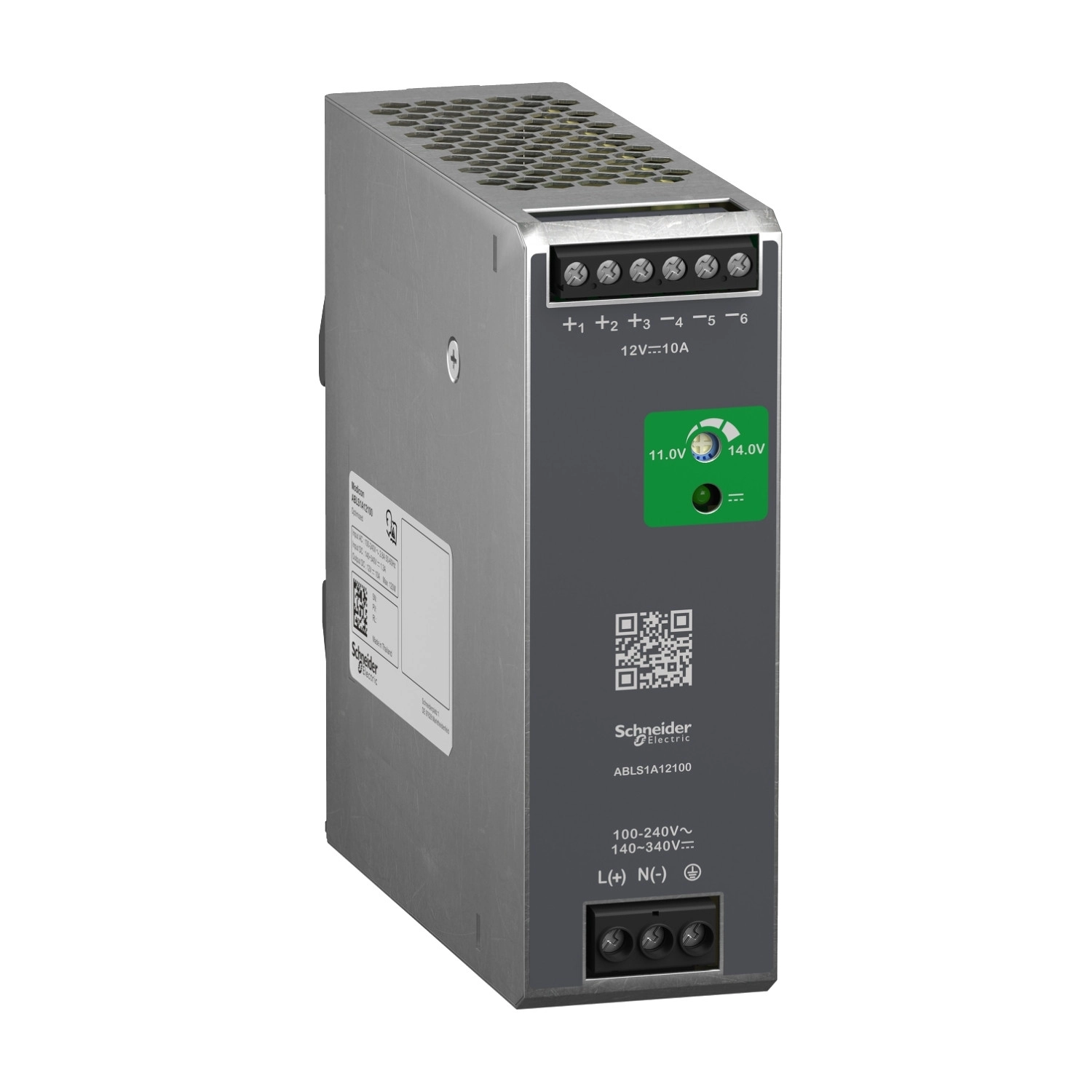

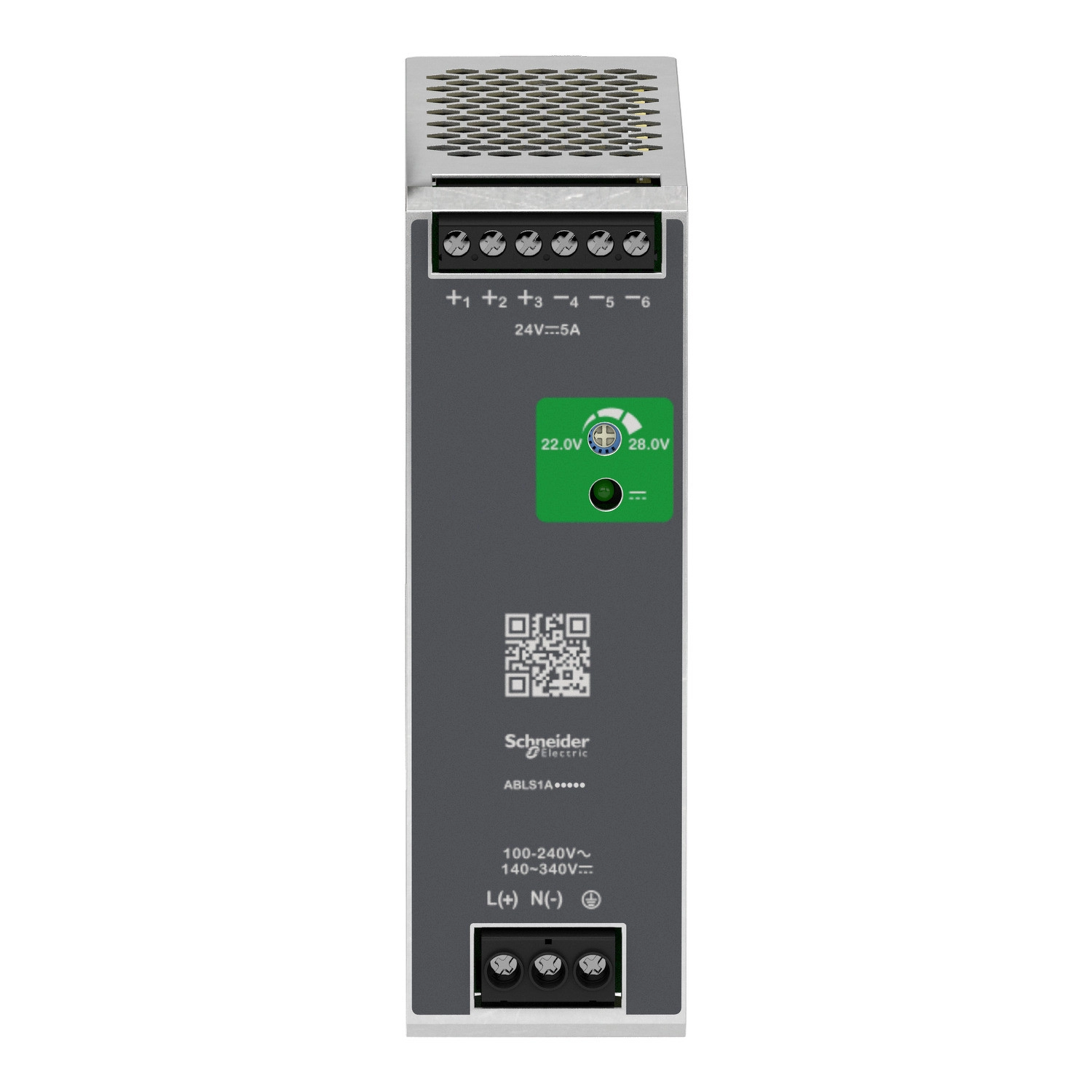

A Schneider Electric Modicon Power Supply ABLS1A12100 egy szabályozott kapcsolóüzemű tápegység, amely megbízható energiaellátást biztosít különböző ipari alkalmazások számára. Ez az optimalizált változat ideális megoldást kínál, ha stabil 12 voltos DC tápellátásra van szükséged akár 10 A terhelés mellett.
A tápegység rendkívül sokoldalú, hiszen széles bemeneti feszültségtartománnyal rendelkezik: 100-240 V AC egyfázisú vagy fázis-fázis közötti hálózatról, illetve 140-340 V DC tápforrásról is működtethető. Ez a rugalmasság lehetővé teszi, hogy különböző hálózati környezetekben is problémamentesen használhasd. A tápegység kompatibilis TN, TT és IT hálózati rendszerekkel egyaránt, így gyakorlatilag bármilyen elektromos infrastruktúrába beilleszthető.

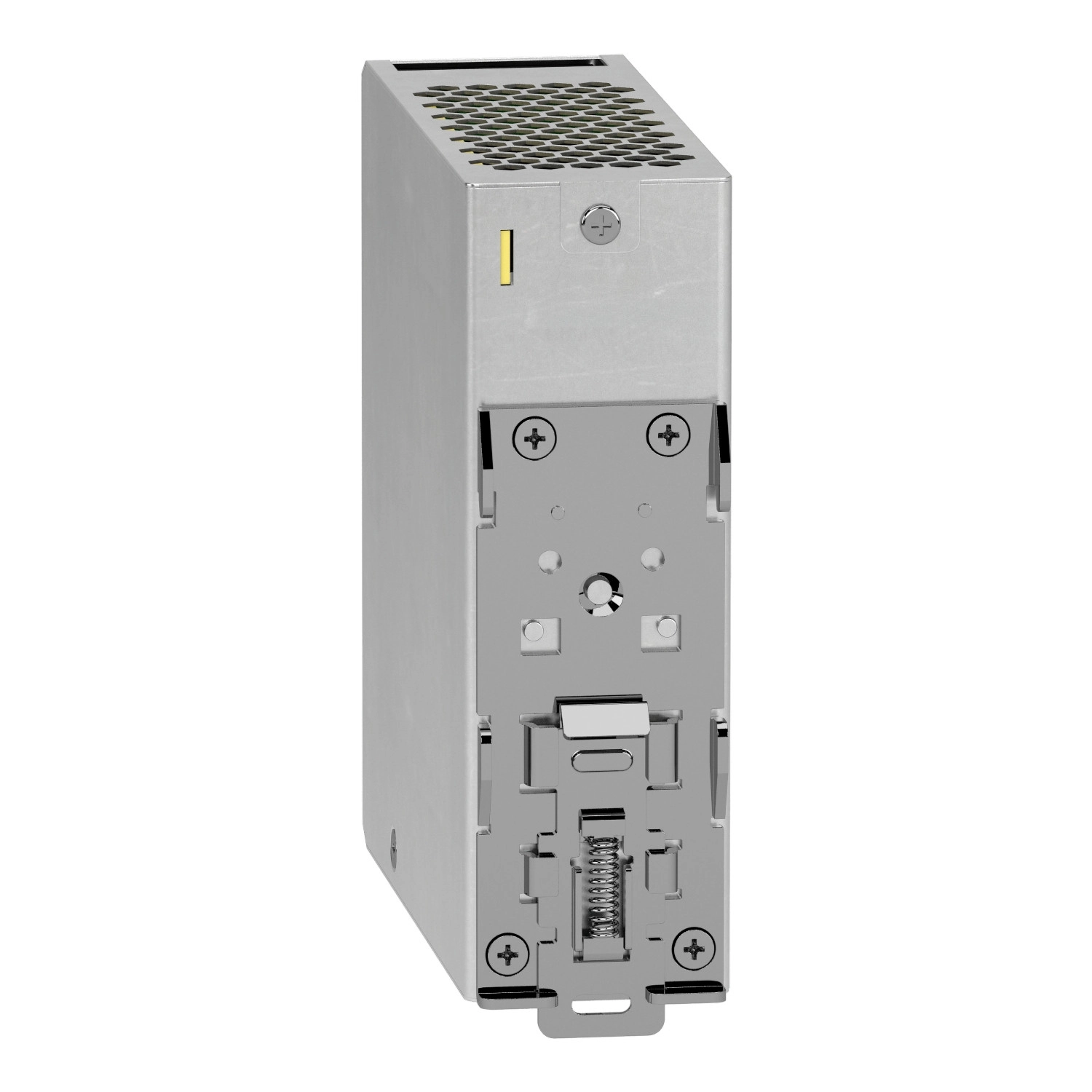

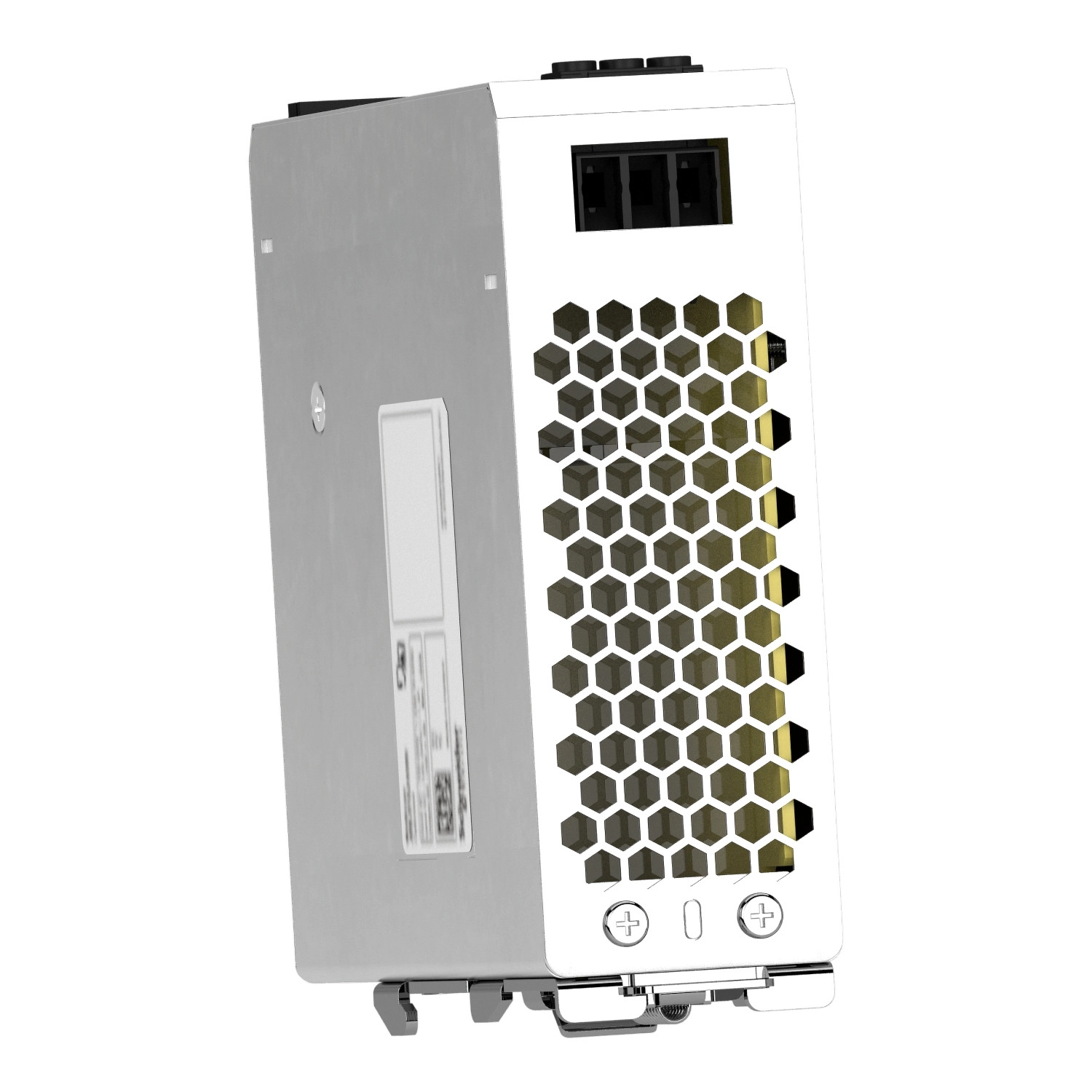

Az alumínium házba épített ABLS1A12100 tápegység 120 W névleges teljesítményt biztosít, miközben kiváló, akár 86%-os hatásfokkal működik 230 V AC bemeneti feszültség mellett. A kimeneti feszültség 11-14 V között állítható, ami lehetővé teszi a pontos beállítást a csatlakoztatott eszközök igényeinek megfelelően. A tápegység kis méretű, mindössze 123,6 mm magas, 40 mm széles és 117,6 mm mély, így könnyen elhelyezhető szűkös helyeken is. Szabványos DIN sínre szerelhető (TH35-15, TH35-7.5 vagy dupla profilú DIN sín), ami megkönnyíti a telepítést kapcsolószekrényekben vagy automatizálási rendszerekben.
A Modicon tápegység számos védelmi funkcióval rendelkezik, amelyek biztosítják a hosszú élettartamot és a megbízható működést. Beépített túlterhelés és rövidzár elleni védelem található benne automatikus visszaállítással, valamint túlmelegedés és túlfeszültség elleni védelem is, amelyek manuális visszaállítást igényelnek. Integrált, nem cserélhető 4 A-es biztosítékkal rendelkezik, és a dokumentáció 20 A-es C jelleggörbéjű megszakítót javasol külső védelemként. A bekapcsolási áramlökés 115 V-nál 30 A, 230 V-nál 60 A, ami fontos tényező a rendszer méretezésénél. A kapcsolódáshoz csavaros sorkapcsokat használ, amelyek 0,5-4 mm² (AWG 20-12) keresztmetszetű vezetékeket fogadnak be a kimeneti oldalon, és 0,75-4 mm² (AWG 18-12) keresztmetszetű vezetékeket a bemeneti oldalon.
A működési hőmérséklet-tartománya igen széles: -10°C és 70°C között használható, bár 50°C felett teljesítménycsökkentés (derating) szükséges a 230 V AC bemeneti feszültség esetén. A készülék képes akár 5000 m tengerszint feletti magasságon is működni megfelelő teljesítménycsökkentéssel. Figyelemre méltó a magas MTBF értéke: 700000 óra 25°C-on, teljes terhelés mellett, az SR 332 szabványnak megfelelően, ami kiváló megbízhatóságra utal. A tápegység IP20 védelmi fokozattal rendelkezik, tehát ujjak behatolása ellen védett, de nem vízálló. Az ABLS1A12100 számos nemzetközi szabványnak megfelel, többek között az IEC 62368-1, EN/IEC 61010-1, EN 61010-2-201, EN/IEC 61204-3 és számos EMC szabványnak, és rendelkezik CE, CUL, RCM, EAC és KC tanúsítványokkal.
Schneider Electric Phaseo ABL7, ABL8 - ABLS1A12100 -Modicon Optimized tápegység, DIN sínre szerelhető, 1f, 12 VDC, 10 A, 120 W műszaki adatok
Fő jellemzők
Termékcsalád: Modicon Power Supply
Terméktípus: Tápegység
Tápegység típusa: Szabályozott kapcsolóüzemű
Változat: Optimalizált
Ház anyaga: Alumínium

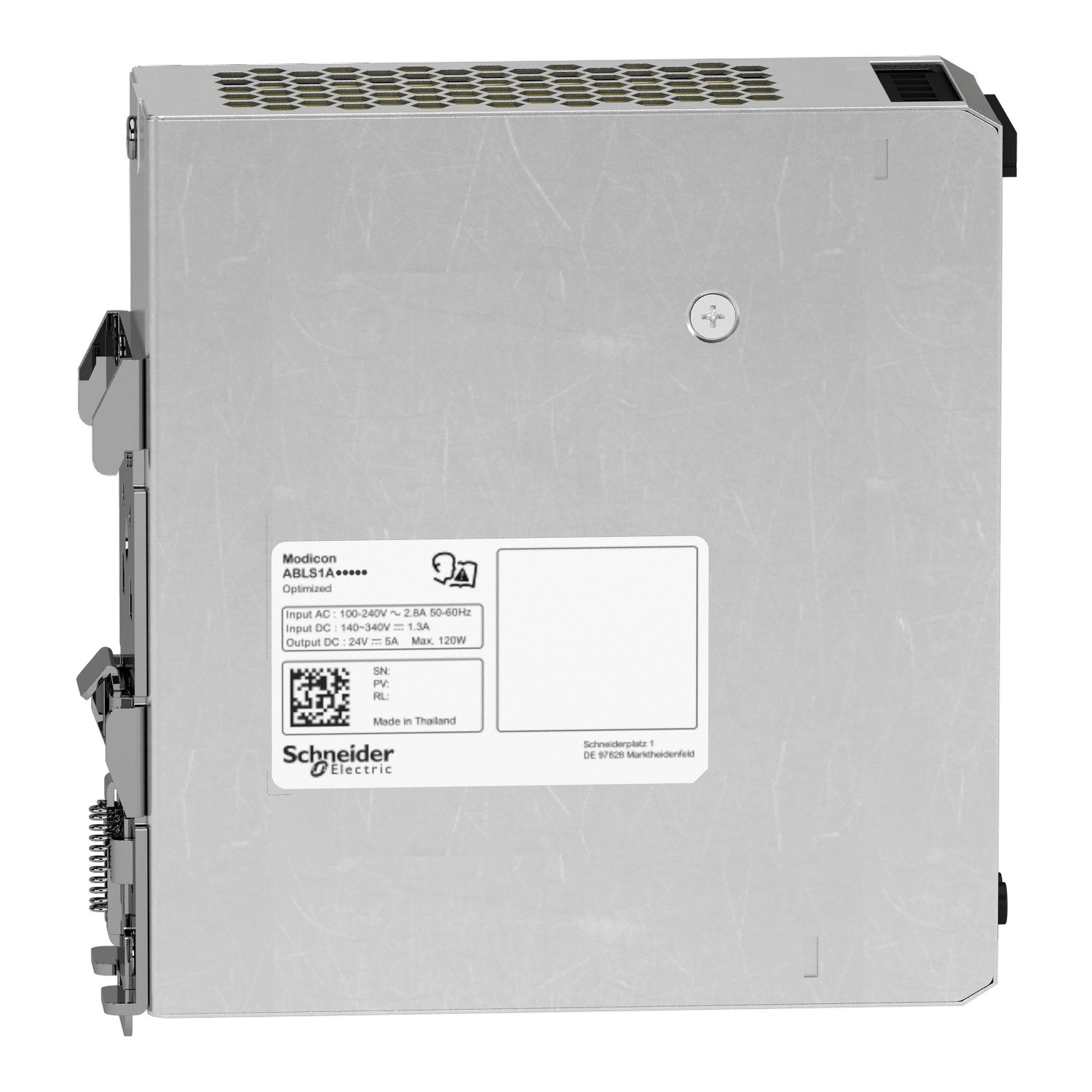

Névleges bemeneti feszültség: 100...240 V AC egyfázisú, 100...240 V AC fázis-fázis, 140...340 V DC
Névleges teljesítmény: 120 W
Kimeneti feszültség: 12 V DC
Kimeneti áram: 10 A
Kiegészítő adatok
Bemeneti feszültséghatárok: 85...264 V AC hőmérséklet-csökkentés nélkül, 120...375 V DC hőmérséklet-csökkentés nélkül
Névleges hálózati frekvencia: 50…60 Hz
Hálózati rendszer kompatibilitás: TN, TT, IT
Maximális szivárgási áram: 1 mA 240 V AC
Bemeneti védelem: Integrált biztosíték (nem cserélhető) 4 A
Javasolt külső védelem: 20 A C karakterisztika, 13 A C karakterisztika
Bekapcsolási áram: 30.0 A 115 V-nál, 60.0 A 230 V-nál
Teljesítménytényező: 0.55 115 V AC-nál, 0.45 230 V AC-nál
Hatásfok: 84% 115 V AC-nál, 86% 230 V AC-nál
Kimeneti feszültség beállítás: 11...14 V
Teljesítmény disszipáció: 25 W
Áramfelvétel: < 2.5 A 115 V AC, < 1.4 A 230 V AC, < 1.3 A 140 V DC
Bekapcsolási idő: < 1 s
Tartási idő: > 20 ms 115 V AC, > 40 ms 230 V AC
Indítás kapacitív terheléssel: 8000 µF
Maradék hullámosság: < 120 mV
Átlagos meghibásodások közötti idő [MTBF]: 700000 h 25 °C-on, teljes terhelésnél az SR 332 szerint
Védelem
Kimeneti védelem: Túlterhelés és rövidzár ellen, védelem technológia: automatikus visszaállítás
Túlmelegedés ellen, védelem technológia: kézi visszaállítás
Túlfeszültség ellen, védelem technológia: kézi visszaállítás
Csatlakozók
Csavaros csatlakozás: 0.5...4 mm², (AWG 20...AWG 12) vezetékvég hüvely nélkül kimenethez
Csavaros csatlakozás: 0.5...2.5 mm², (AWG 20...AWG 14) vezetékvég hüvellyel kimenethez
Csavaros csatlakozás: 0.75...4 mm², (AWG 18...AWG 12) vezetékvég hüvely nélkül bemenethez
Csavaros csatlakozás: 0.75...4 mm², (AWG 18...AWG 12) vezetékvég hüvellyel bemenethez
Szabályozás
Vonal és terhelés szabályozás: < 0.5% 0-tól 100%-ig terhelésnél 25 °C-on
< 1% teljes feszültségtartományban 25 °C-on
Fizikai jellemzők
Állapot LED: 1 LED (zöld) kimeneti feszültség
Mélység: 117.6 mm
Magasság: 123.6 mm
Szélesség: 40 mm

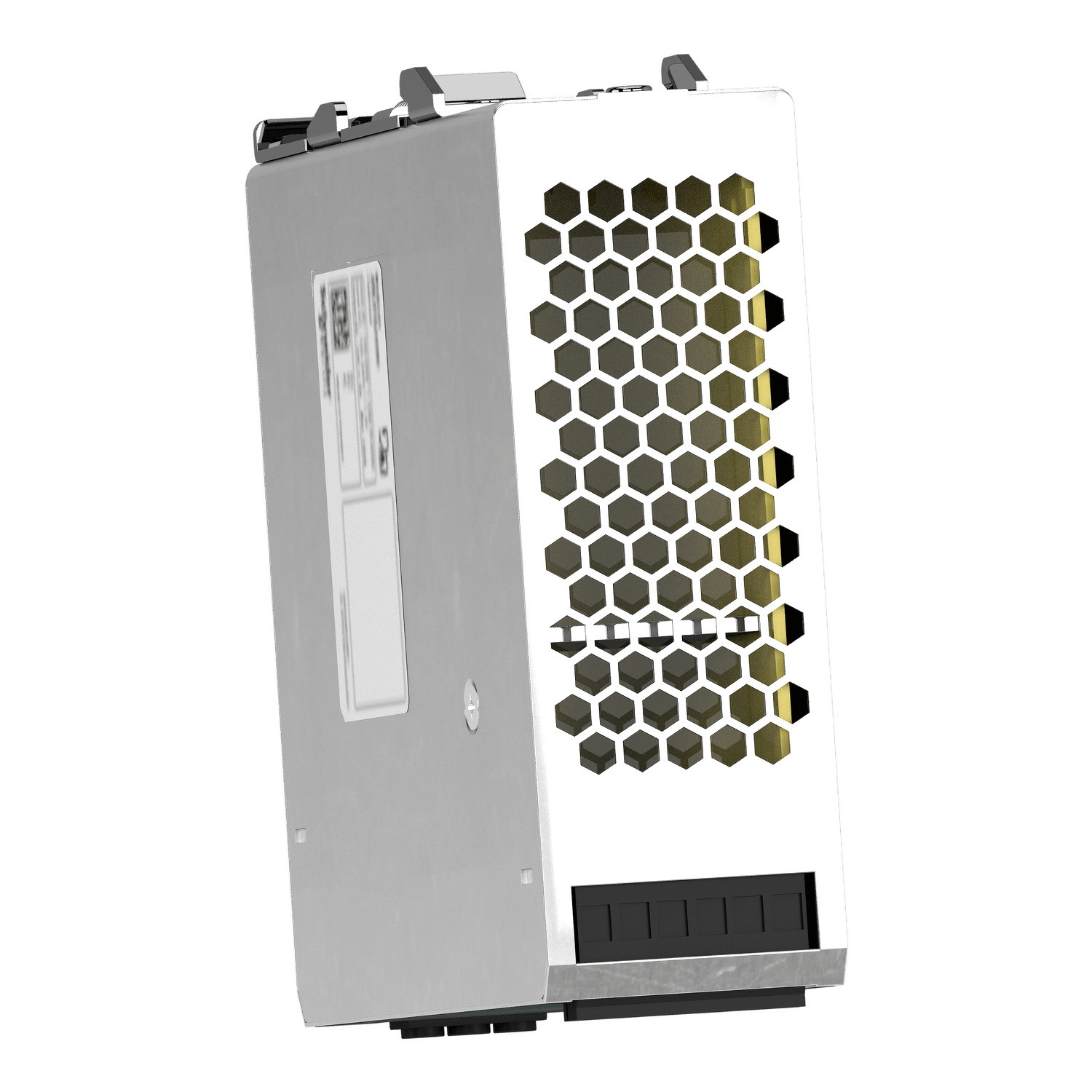

Szerelés
Kimeneti csatolás: Párhuzamos, Soros
Szerelési tartó: TH35-15 típusú kalapsín az IEC 60715 szerint
TH35-7.5 típusú kalapsín az IEC 60715 szerint
Dupla profilú DIN sín
Megfelelőségek
Ellátás: SELV az IEC 60950-1 szerint
SELV az IEC 60204-1 szerint
SELV az IEC 60364-4-41 szerint
Dielektromos szilárdság: 3000 V AC bemenet-kimenet között
Élettartam: 10 év
Túlfeszültség kategória: II
Környezeti feltételek
Üzemi környezeti hőmérséklet: -20…-10 °C 2% / °C áramcsökkentéssel A szerelési pozícióban < 2000 m
-10…40 °C csökkentés nélkül A szerelési pozícióban 115 V AC < 2000 m
-10…50 °C csökkentés nélkül A szerelési pozícióban 230 V AC < 2000 m
40…70 °C 1.67% / °C áramcsökkentéssel A szerelési pozícióban 115 V AC < 2000 m
50…70 °C 2.5% / °C áramcsökkentéssel A szerelési pozícióban 230 V AC < 2000 m
Elektromos áramütés elleni védelem: I. osztály
Szennyezettségi fok: 2
Rezgésállóság: 3 mm (f= 2…9 Hz) az IEC 60068-2-6 szerint
10 m/s² (f= 9…200 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 150 m/s² 11 ms-ig
IP védettségi szint: IP20
Üzemi tengerszint feletti magasság: < 5000 m
