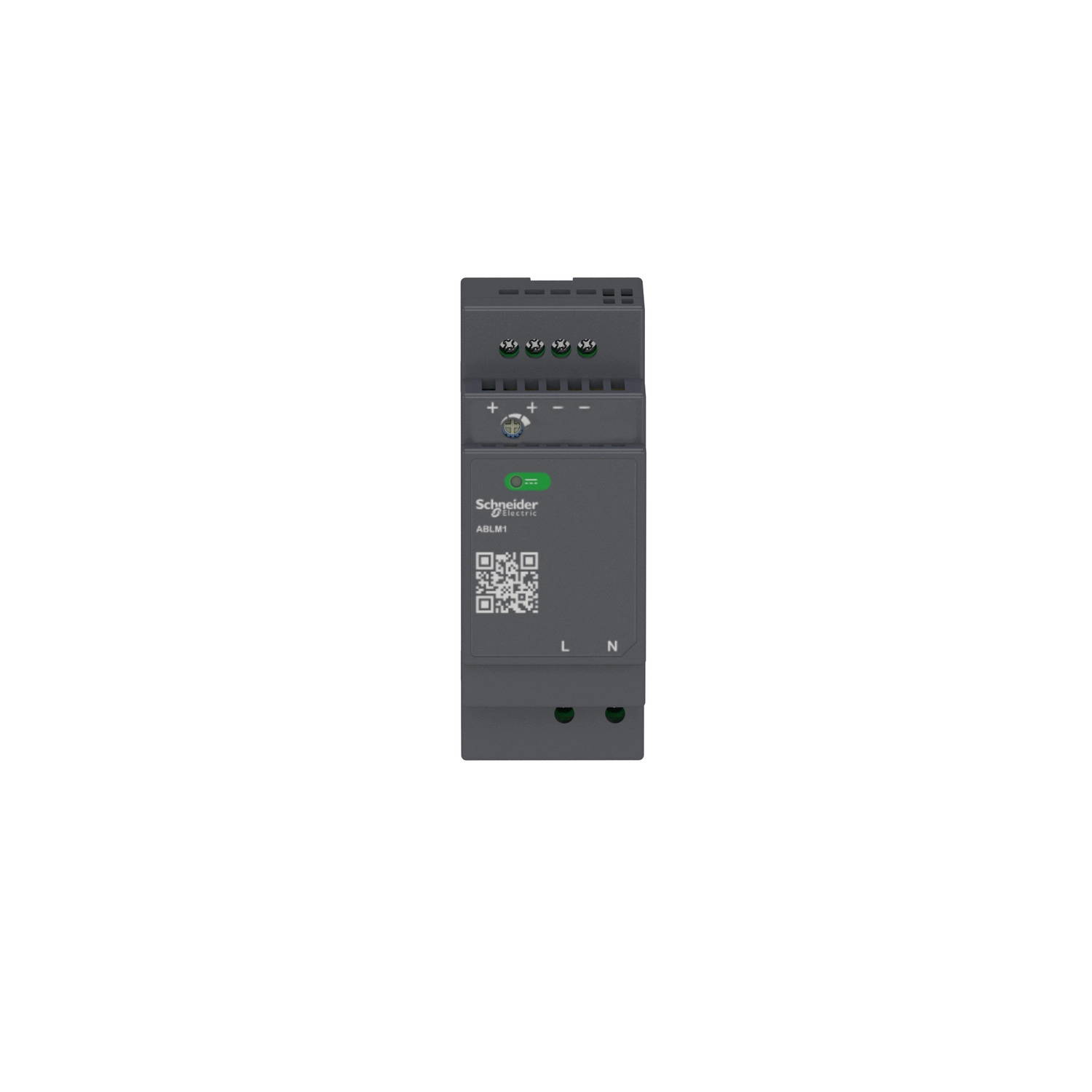

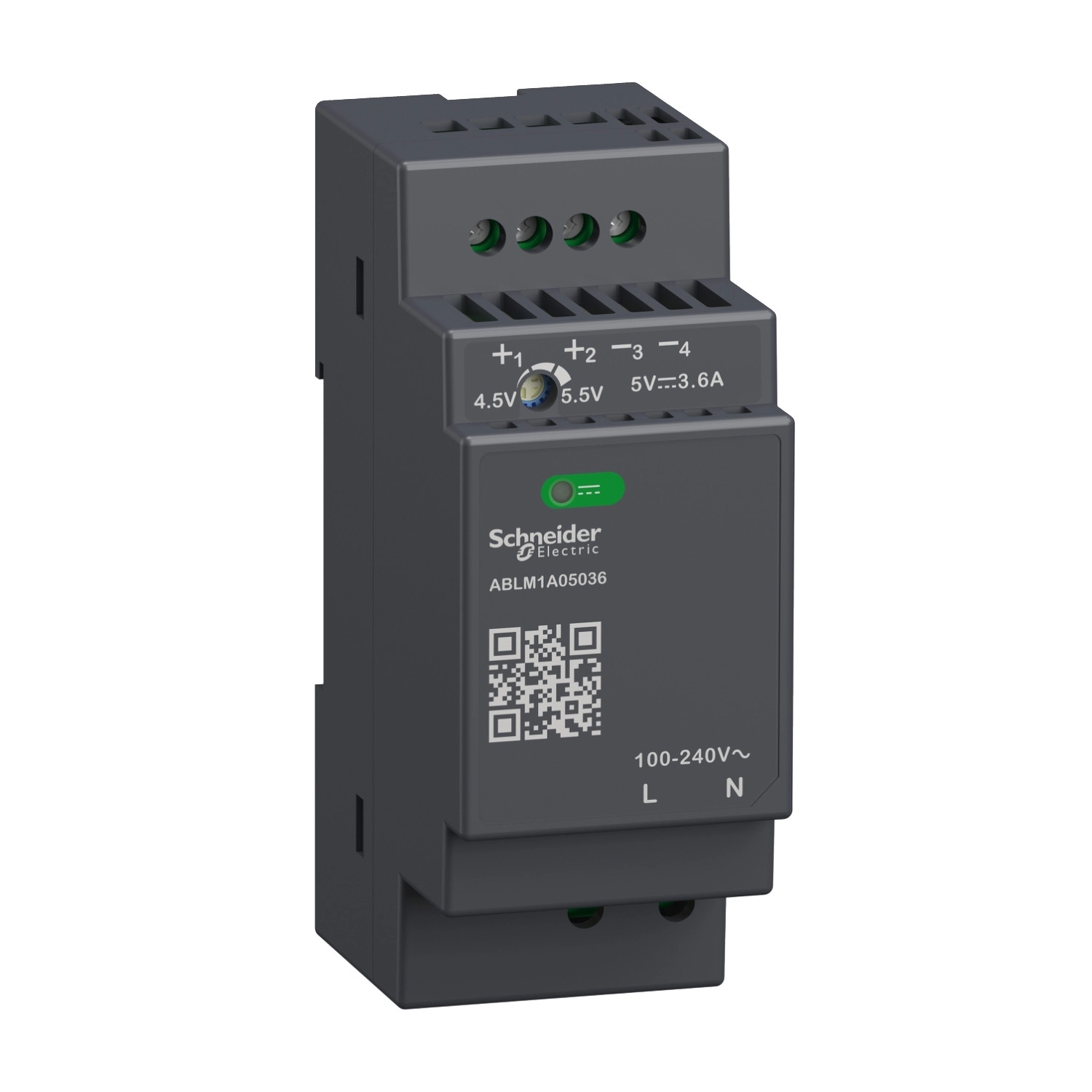

A Schneider Electric Modicon Power Supply ABLM1A05036 egy professzionális, moduláris kivitelű, szabályozott kapcsolóüzemű tápegység, amely megbízható 5 VDC tápellátást biztosít ipari és automatizálási rendszerekhez. Ez a nagy hatékonyságú eszköz széles bemeneti feszültségtartománnyal (90-264 VAC) rendelkezik, így világszerte használható különböző hálózati rendszerekben. Az ABLM1A05036 tápegység 3,6 amperes kimeneti áramot szolgáltat, ami 18 watt névleges teljesítményt jelent, tökéletes választás audio, video, információs, kommunikációs, ipari és vezérlőberendezések tápellátásához.
A Modicon tápegység modern műszaki megoldásokat kínál: a kimeneti feszültség állítható (4,5-5,5 V tartományban), alacsony maradék hullámosság (kevesebb mint 100 mV), valamint kiváló vonal- és terhelésszabályozás (< 0,5% vonal esetén, < 1% terhelés esetén). A készülék kompakt méretei (91 mm magas, 36 mm széles és 55,6 mm mély) lehetővé teszik a helytakarékos telepítést szűk helyeken is. A zöld LED-es állapotjelző egyszerűen láthatóvá teszi a kimeneti feszültség meglétét, ezáltal könnyű diagnosztikát biztosít a telepítés és hibaelhárítás során.
A Schneider Electric ABLM1A05036 tápegység többféle szerelési lehetőséget kínál: rögzíthető TH35-15 vagy TH35-7.5 típusú kalapsínre az IEC 60715 szabvány szerint, kettős profilú DIN sínre, vagy akár panelre is. A termék robosztus védelmi rendszerekkel rendelkezik: túlterhelés és rövidzár ellen automatikus visszaállítással, túlmelegedés és túlfeszültség ellen pedig kézi visszaállítással védett. A csatlakozási lehetőségek rugalmasak: csavaros csatlakozás 0,5-1,5 mm² (AWG 20-16) vezetékekhez érvéghüvely nélkül, vagy 0,5-1 mm² (AWG 20-18) vezetékekhez érvéghüvellyel a bemenet/kimenet számára. A termék kapacitív terhelésekkel való indítást is támogat akár 3000 μF-ig.
A Schneider Electric ABLM1A05036 kitűnő elektromágneses kompatibilitást mutat, amit számos szabványnak való megfelelőség igazol, beleértve az IEC 61000-4 sorozat előírásait. A termék kitűnő teljesítményt nyújt szélsőséges körülmények között is: működési hőmérséklet-tartománya -25°C és 55°C között van áramerősség-csökkentés nélkül (A szerelési pozícióban, 2000 m alatt), 55°C és 70°C között pedig fokozatos áramerősség-csökkentéssel (2,67% per °C) használható. Alacsony áramfogyasztás jellemzi: kevesebb mint 0,6 A 115 VAC-nél és kevesebb mint 0,4 A 230 VAC-nél. Az eszköz magas megbízhatóságát jelzi a kiemelkedő MTBF érték: 2 500 000 óra 25°C-on teljes terhelésnél, illetve 1 000 000 óra 55°C-on 80%-os terhelésnél. A szakszerű telepítés biztosításához ajánlott 20 A-es B vagy C jelleggörbéjű, illetve 4 A-es B vagy C jelleggörbéjű külső védelem alkalmazása. Az ABLM1A05036 tápegység IP20 védettséggel rendelkezik, és Class II elektromos érintésvédelmi osztályba tartozik PE csatlakozás nélkül.
Schneider Electric Phaseo ABL7, ABL8 - ABLM1A05036 -Modicon Modular tápegység, moduláris, DIN sínre szerelhető, 1f, 5 VDC, 3,6 A, 18 W műszaki adatok
Általános jellemzők
Terméktípus: Modicon Power Supply
Komponens típusa: Tápegység
Tápegység típusa: Szabályozott kapcsolóüzemű
Kivitel: Moduláris
Burkolat anyaga: Műanyag
Bemenet
Névleges bemeneti feszültség: 100...240 V AC egyfázisú, 100...240 V AC fázis-fázis
Bemeneti feszültség tartomány: 90...264 V AC
Névleges hálózati frekvencia: 50...60 Hz
Hálózati rendszer kompatibilitás: TN, TT, IT
Maximális szivárgási áram: 0,25 mA 240 V AC
Bemeneti védelem típusa: Integrált biztosíték (nem cserélhető) 3,15 A
Ajánlott külső védelem: 20 A B jelleggörbe, 20 A C jelleggörbe, 4 A B jelleggörbe, 4 A C jelleggörbe
Bekapcsolási áram: 25 A 115 V-nál, 50 A 230 V-nál
Teljesítménytényező: 0,48 115 V AC-nél, 0,38 230 V AC-nél
Hatásfok: 80% 115 V AC-nél, 80% 230 V AC-nél
Áramfelvétel: < 0,6 A 115 V AC-nél, < 0,4 A 230 V AC-nél
Kimenet
Kimeneti feszültség: 5 V DC
Kimeneti áram: 3,6 A
Névleges teljesítmény: 18 W
Kimeneti feszültség szabályozás: 4,5...5,5 V
Veszteségi teljesítmény: 4,5 W
Bekapcsolási idő: < 2 s
Áthidalási idő: > 20 ms 115 V AC-nél, > 60 ms 230 V AC-nél
Kapacitív terhelések indítása: 3000 μF
Maradék hullámosság: < 100 mV
Vonal- és terhelésszabályozás: < 0,5% vonal esetén, < 1% 0-100% terhelés esetén
Kimeneti védelem típusa: Túlterhelés és rövidzár ellen, védelmi technológia: automatikus visszaállítás; Túlmelegedés ellen, védelmi technológia: kézi visszaállítás; Túlfeszültség ellen, védelmi technológia: kézi visszaállítás
Állapotjelző LED: 1 LED (zöld) kimeneti feszültség jelzésére
Mechanikai jellemzők
Mélység: 55,6 mm
Magasság: 91 mm
Szélesség: 36 mm
Nettó tömeg: 0,170 kg
Kimeneti csatolás: Soros

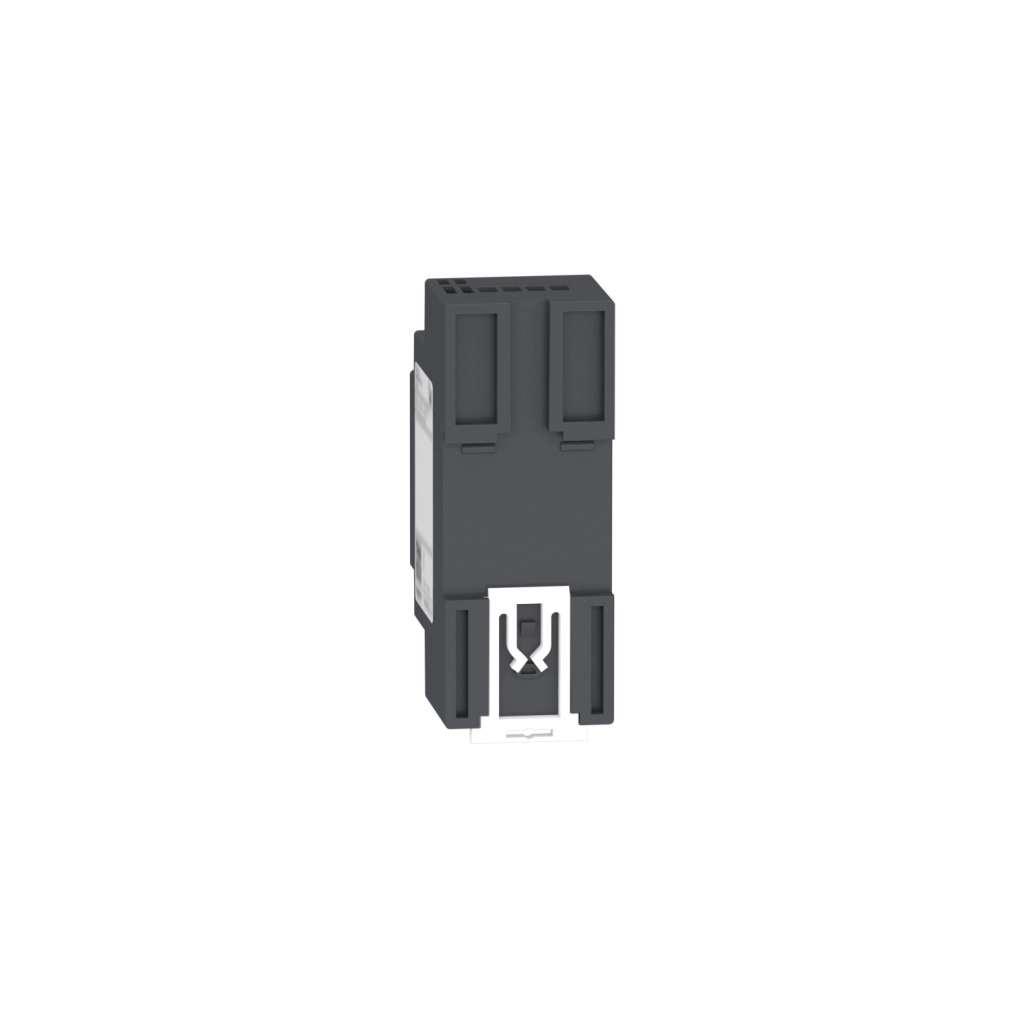

Rögzítési lehetőség: TH35-15 kalapsín az IEC 60715 szerint, TH35-7,5 kalapsín az IEC 60715 szerint, Kettős profilú DIN sín, Panel szerelés
Csatlakozás
Csatlakozók - terminálok: Csavaros csatlakozás: 0,5...1,5 mm², (AWG 20...AWG 16) érvéghüvely nélkül bemenet/kimenethez; Csavaros csatlakozás: 0,5...1 mm², (AWG 20...AWG 18) érvéghüvellyel bemenet/kimenethez
Szabványok és tanúsítványok
Megfelelő szabványok: IEC 62368-1, EN/IEC 61010-1, EN 61010-2-201, EN/IEC 61204-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, IEC 61000-3-2, EN 61000-3-3
Terméktanúsítványok: CE, CUL listed, CUL recognized, RCM, CB Scheme, EAC, KC, NEC: class 2
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -25...55 °C áramerősség-csökkentés nélkül, A szerelési pozíció < 2000 m; 55...70 °C áramerősség-csökkentéssel 2,67% per °C, A szerelési pozíció < 2000 m
Elektromos érintésvédelmi osztály: Class II PE csatlakozás nélkül
Szennyezettségi fok: 2
Vibrációállóság: 3 mm (f= 2...9 Hz) IEC 60721-3-3 szerint; 10 m/s² (f= 9...200 Hz) IEC 60721-3-3 szerint
Ütésállóság: 150 m/s² 11 ms-ig
IP védettségi fokozat: IP20
Üzemi tengerszint feletti magasság: < 2000 m III túlfeszültségi kategória; 2000 m...5000 m II túlfeszültségi kategória
Túlfeszültség kategória: II
Dielektromos szilárdság: 3000 V AC bemenet/kimenet
Élettartam: 10 év
Elektromágneses összeférhetőség
Elektrosztatikus kisülés elleni immunitás: 8 kV (érintkezés), 15 kV (levegő) IEC 61000-4-2 szerint
Elektromágneses tér elleni immunitás: 15 V/m (80 MHz...2 GHz), 5 V/m (2...2,7 GHz), 5 V/m (2,7...6 GHz) IEC 61000-4-3 szerint
Gyors tranziensek elleni immunitás: 4 kV (bemenet-kimenet) IEC 61000-4-4 szerint
Túlfeszültség elleni immunitás: 4 kV (tápegység és föld között), 3 kV (fázisok között) IEC 61000-4-5 szerint
Vezetett zavarok elleni immunitás: 15 V (0,15...80 MHz) IEC 61000-4-6 szerint
Mágneses mezők elleni immunitás: 30 A/m (50...60 Hz) IEC 61000-4-8 szerint
Feszültségletörések elleni immunitás: 100% (1 ciklus), 60% (10 ciklus), 30% (25 ciklus) IEC 61000-4-11 szerint
