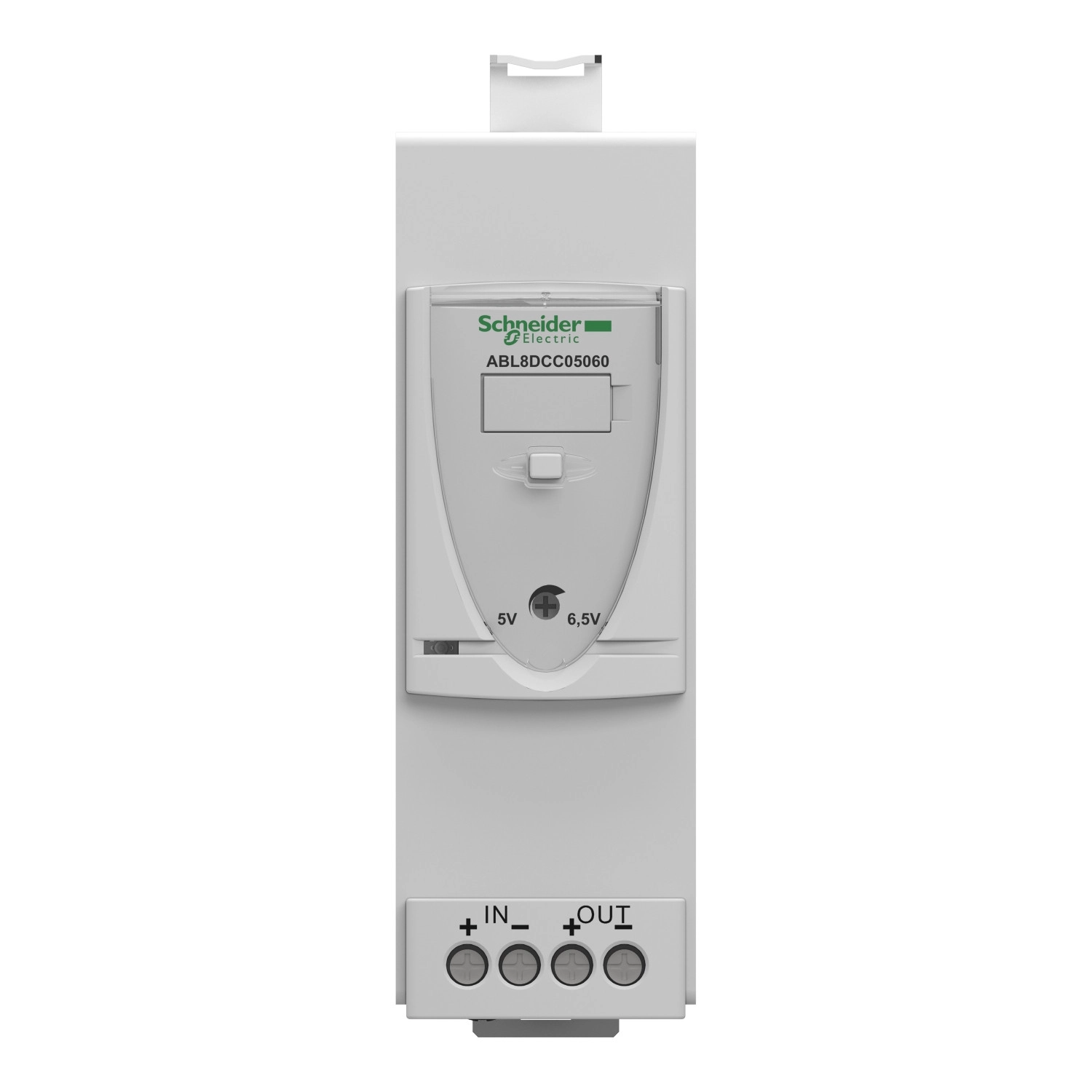

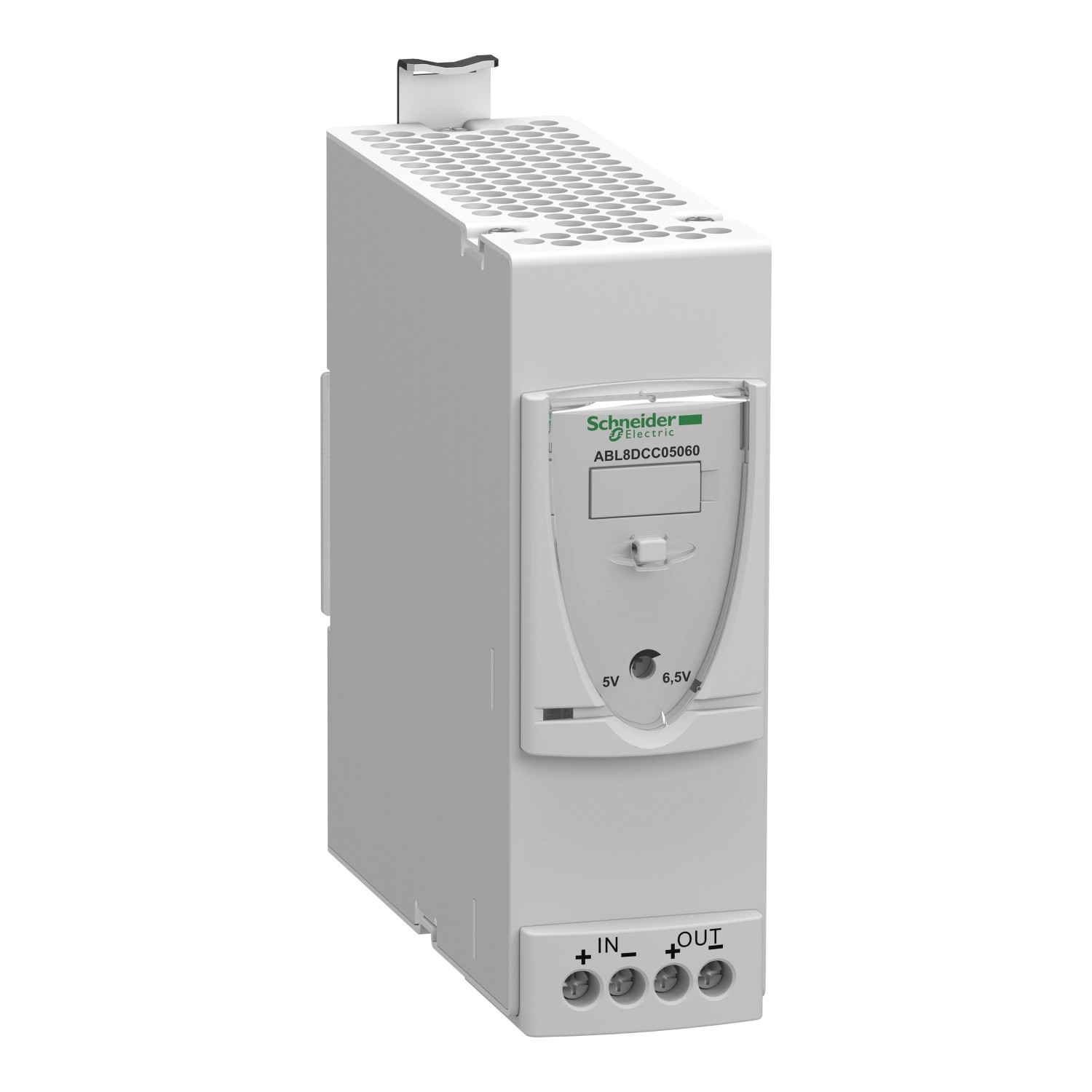

A Schneider Electric Phaseo Universal termékvonalának ABL8DCC05060 konverter modulja kiváló megoldást nyújt, ha 24 V DC bemeneti feszültségből szabályozott 5 V DC kimeneti feszültségre van szükséged. Ez a kompakt, DIN-sínre szerelhető eszköz 30 W névleges teljesítménnyel és akár 6 A kimeneti áramerősséggel ideális választás ipari automatizálási rendszerekhez, különösen ha Modicon PLC-ket vagy más, 5 V-os tápellátást igénylő berendezéseket használsz.
Az ABL8DCC05060 konverter modul rendkívül rugalmas működést biztosít 24...28,8 V DC névleges bemeneti feszültségtartománnyal, de akár 22...30 V között is képes üzemelni. A kimeneti oldal szabályozott 5 V DC-t biztosít, 5...6,5 V közötti állítási lehetőséggel, miközben a terhelés és vonal szabályozása kiemelkedő, mindössze 1...3%. A kimeneti maradék hullámosság nem haladja meg a 100 mV-ot, ami különösen fontos az érzékeny elektronikai eszközök megbízható működéséhez. A zöld LED-es állapotjelzés (> 4 V) azonnal láthatóvá teszi, ha a kimeneti feszültség megfelelő szinten működik.
A biztonságos működést több védelmi mechanizmus garantálja. A bemeneti oldal fordított polaritás elleni védelemmel rendelkezik, míg a kimeneti oldalon túlterhelés, túlfeszültség (ha U > 7,8 V) és rövidzárlat elleni védelem is található, mindegyik automatikus visszaállítással. Ez jelentősen csökkenti a karbantartási igényt és növeli a rendszer rendelkezésre állását. A modul 80%-os hatékonysággal működik, a teljesítmény disszipáció pedig mindössze 7 W, ami minimalizálja a hőveszteséget. A csatlakozások csavaros típusú terminálok formájában állnak rendelkezésre, mind a bemeneti, mind a kimeneti oldalon 2 x 0,5...2 x 4 mm² (AWG 24...AWG 10) kapacitással.
A telepítés rendkívül egyszerű: az eszköz 35 mm-es szimmetrikus DIN-sínre rögzíthető klipszekkel. Függőleges helyzetben teljes teljesítményen működtethető, míg vízszintes pozícióban 40%-os teljesítménycsökkentéssel kell számolni. A modul akár 2000 méteres üzemeltetési magasságig használható, és széles környezeti hőmérsékleti tartományban (-25...60 °C üzemelési, -40...85 °C tárolási) működőképes. Az IP20-as védettség biztosítja a megfelelő védelmet ipari környezetben. A készülék különböző nemzetközi szabványoknak felel meg, többek között elektromágneses összeférhetőségi (EMC) és biztonsági előírásoknak, amit a számos tanúsítvány (EAC, cCSAus, RCM, UL) is alátámaszt.
Schneider Electric Phaseo ABL7, ABL8 - ABL8DCC05060 műszaki adatok
Alapadatok
Termékcsalád: Phaseo Universal
Termék vagy komponens típus: Konverter modul
Névleges teljesítmény: 30 W
Bemeneti feszültség: 24...28,8 V DC
Kimeneti feszültség: 5 V DC
Tápellátás kimeneti áram: 6 A
Kiegészítő adatok
Bemeneti feszültséghatárok: 22...30 V
Hatékonyság: 80 %
Teljesítmény disszipáció: 7 W
Bemeneti védelem típusa: Fordított polaritás ellen
Kimeneti feszültséghatárok: 5...6,5 V
Vonal és terhelés szabályozás: 1...3 %
Maradék hullámosság: <= 100 mV
Kimeneti védelem típusa: Túlterhelés ellen, védelmi technológia: automatikus visszaállítás
Túlfeszültség ellen, védelmi technológia: kikapcsolás ha U > 7,8 V, automatikus visszaállítás
Rövidzárlat ellen, védelmi technológia: automatikus visszaállítás
Csatlakozások
Bemeneti csatlakozók: Csavaros terminálok, csatlakozási kapacitás: 2 x 0,5...2 x 4 mm² (AWG 24...AWG 10)
Kimeneti csatlakozók: Csavaros terminálok, csatlakozási kapacitás: 2 x 0,5...2 x 4 mm² (AWG 24...AWG 10)
Rögzítés és szerelés

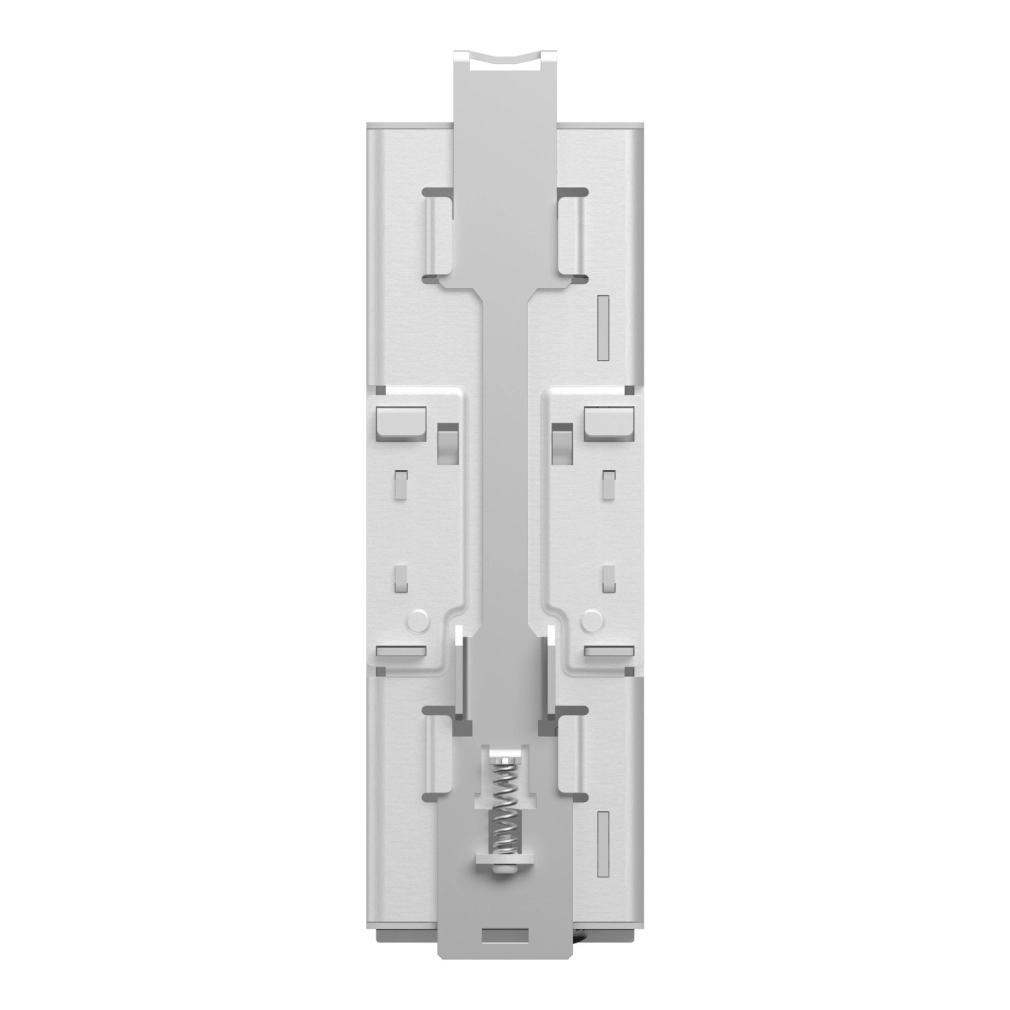

Rögzítési mód: Klipszekkel 35 mm szimmetrikus DIN sínre, üzemeltetési pozíció: vízszintes 40%-os teljesítménycsökkentéssel
Klipszekkel 35 mm szimmetrikus DIN sínre, üzemeltetési pozíció: függőleges
Üzemeltetési magasság: 2000 m
Szabványok és megfelelőség
Elektromágneses vizsgálatok: Indukált elektromágneses mező megfelelőség: IEC 61000-4-6 3-as szint
Sugárzott elektromágneses mező megfelelőség: IEC 61000-4-3 3-as szint
Gyors tranziens megfelelőség: IEC 61000-4-4 3-as szint
Túlfeszültség megfelelőség: IEC 61000-4-5 2-es szint
Vezetett/sugárzott emisszió megfelelőség: EN 55022 B osztály
Elektrosztatikus kisülések megfelelőség: IEC 61000-4-2
Emisszió megfelelőség: IEC 61000-6-3
Helyi jelzés: 1 LED (zöld) a kimeneti feszültséghez (> 4 V)
Környezeti feltételek
IP védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti működési hőmérséklet: -25...60 °C
Környezeti tárolási hőmérséklet: -40...85 °C
Relatív páratartalom: 0...90 % működés közben
0...95 % tárolás közben
Túlfeszültség kategória: 3-as osztály
Rezgésállóság: 2 gn (f= 11,9...150 Hz) az IEC 61131-2 szerint
3,5 mm (f= 3...11,9 Hz) az IEC 61131-2 szerint
Dielektromos szilárdság: 500 V a bemenet és a földelés között
500 V a bemenet és a kimenet között
500 V a kimenet és a földelés között
Tanúsítványok
Terméktanúsítványok: EAC, cCSAus, RCM, UL
Környezetvédelmi jellemzők: EMC megfelelőség: EN 50081-1
EMC megfelelőség: IEC 61000-6-3
EMC megfelelőség: IEC 61000-6-2
Biztonsági megfelelőség: IEC 60950-1
Biztonsági megfelelőség: IEC 61204
