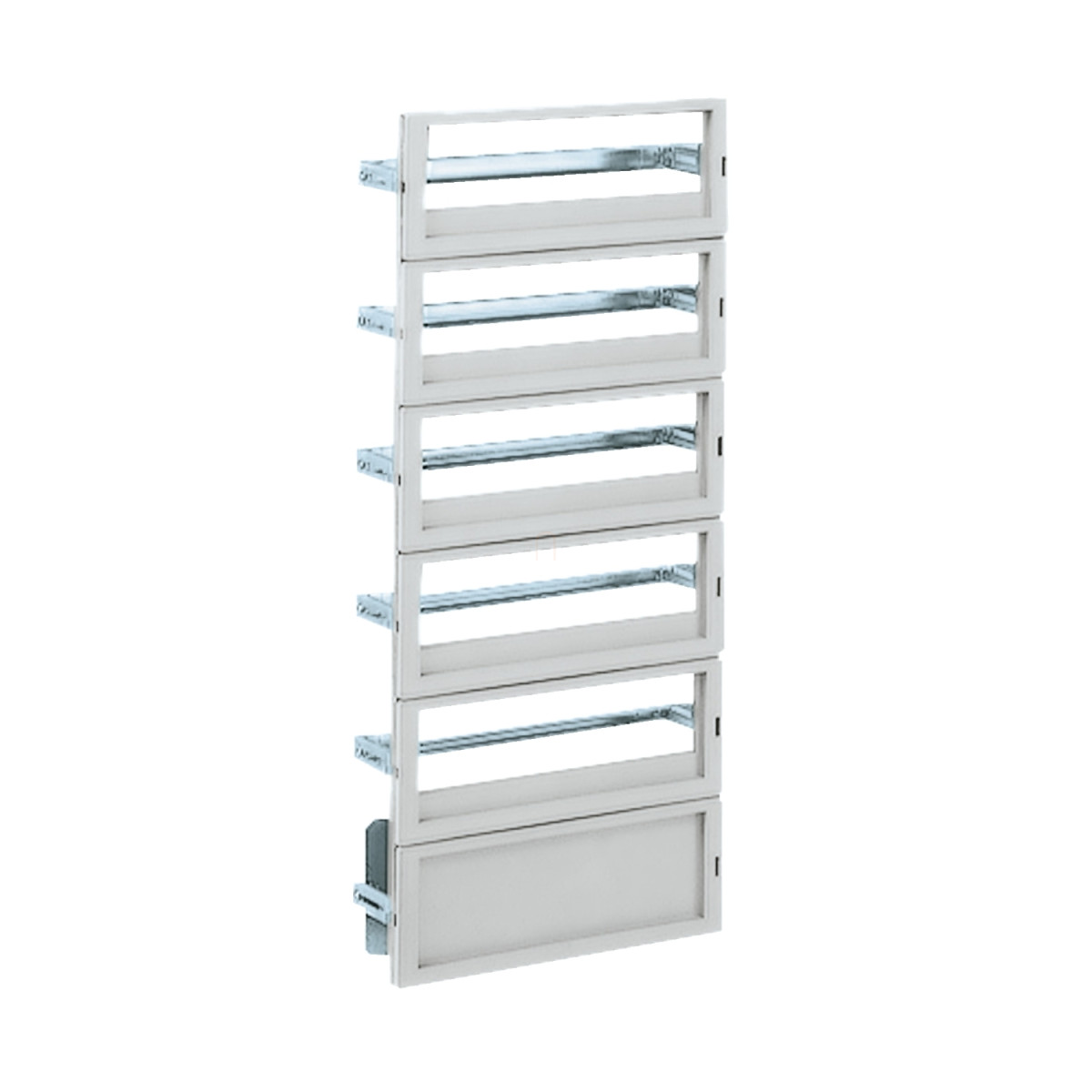

A Schneider Electric PanelSeT PLA sorozatához tartozó NSYDLP99G moduláris szerelőkeret egy professzionális megoldás a korszerű villamos elosztók kialakításához. Ez a 99 darab 18 mm-es modulhelyet biztosító chassis ideális választás ipari és kereskedelmi létesítmények elektromos rendszereinek strukturált, biztonságos és hatékony kiépítéséhez.
A termék 750x750 mm-es méretével, kiváló minőségű anyagaival és átgondolt szerkezeti kialakításával megbízható alapot nyújt a moduláris készülékek elhelyezéséhez. Az NSYDLP99G keret három vízszintes sorban teszi lehetővé a készülékek felszerelését, soronként 33 modult befogadva. A szerelőkeret része egy semleges/földelő sín (2 x 16 mm² 5 x 6 mm²), három előlappal ellátott 35 mm-es DIN-sín, valamint egy sima előlap, amelyek együttesen biztosítják a megfelelő funkcionalitást. A DIN-sínek magassága 40-85 mm között állítható, így rugalmasan alkalmazkodik a különböző szerelési igényekhez.
A Schneider Electric NSYDLP99G szerelésekor fontos figyelembe venni, hogy a keret előlapja önkioltó anyagból készült, szürke (RAL 7035) színben, míg a chassis szerkezete és a sínek horganyzott acélból. A termék a PanelSeT PLA és PanelSeT PHD sorozatú szekrényekkel kompatibilis, és rögzítése a szekrény frontoldalán történik a támasztékok megfelelő elhelyezésével. Külön megjegyzendő, hogy a chassis 67 mm-es elhelyezése esetén az IP2x védettség nem biztosított, amit a telepítés tervezésekor figyelembe kell venni.
A moduláris kialakításnak köszönhetően az NSYDLP99G chassis tökéletes választás komplex elosztórendszerek kiépítéséhez, ahol fontos szempont a jövőbeni bővíthetőség, a könnyű szerelhetőség és a professzionális megjelenés. A Schneider Electric minőségi termékével biztosíthatod, hogy az elektromos elosztórendszered nemcsak műszakilag megfelelő, hanem esztétikus és hosszú távon megbízható is legyen. A termékazonosító NSYDLP99G kód egyértelműen azonosítja ezt a speciális moduláris szerelőkeretet a gyártó kínálatában.
Schneider Electric PanelSeT PLA - NSYDLP99G -Moduláris szerelőkeret PLA szekrényhez műszaki adatok
Fő jellemzők
Termékcsalád: PanelSeT
Tartozék kategória: Szerelési tartozék
Alkalmazás: Többcélú, Moduláris elosztó alkalmazás
Termék típus: Szerelőkeret
Eszköz rövid neve: DLP
Felszerelés helye: Szekrény elülső része
Kompatibilitás: PanelSeT PLA, PanelSeT PHD
Eszköz összetétele
1 szerelőkeret szerkezet
1 semleges/földelő sín 2 x 16 mm² 5 x 6 mm²
3 előlap 35 mm-es DIN sínnel
1 sima előlap
Kiegészítő információ: IP2x védettség nem biztosított, ha a szerelőkeret 67 mm-en van felszerelve
Kiegészítő adatok
Anyag: Előlap: önkioltó, Szerelőkeret szerkezet és sínek: horganyzott acél
Szín: Előlap: szürke (RAL 7035)
Rögzítési mód: Rögzítőelemmel - elöl, támasztékokkal
Beállítás: Magasságban 40-85 mm között a DIN sínekhez
Vízszintes sorok száma: 3
18 mm-es modulok teljes száma: 99
Előlap típusa: Sima és kivágásos lemezek
Kivágások száma: 3 kivágás
Magasság: 750 mm
Szélesség: 750 mm
