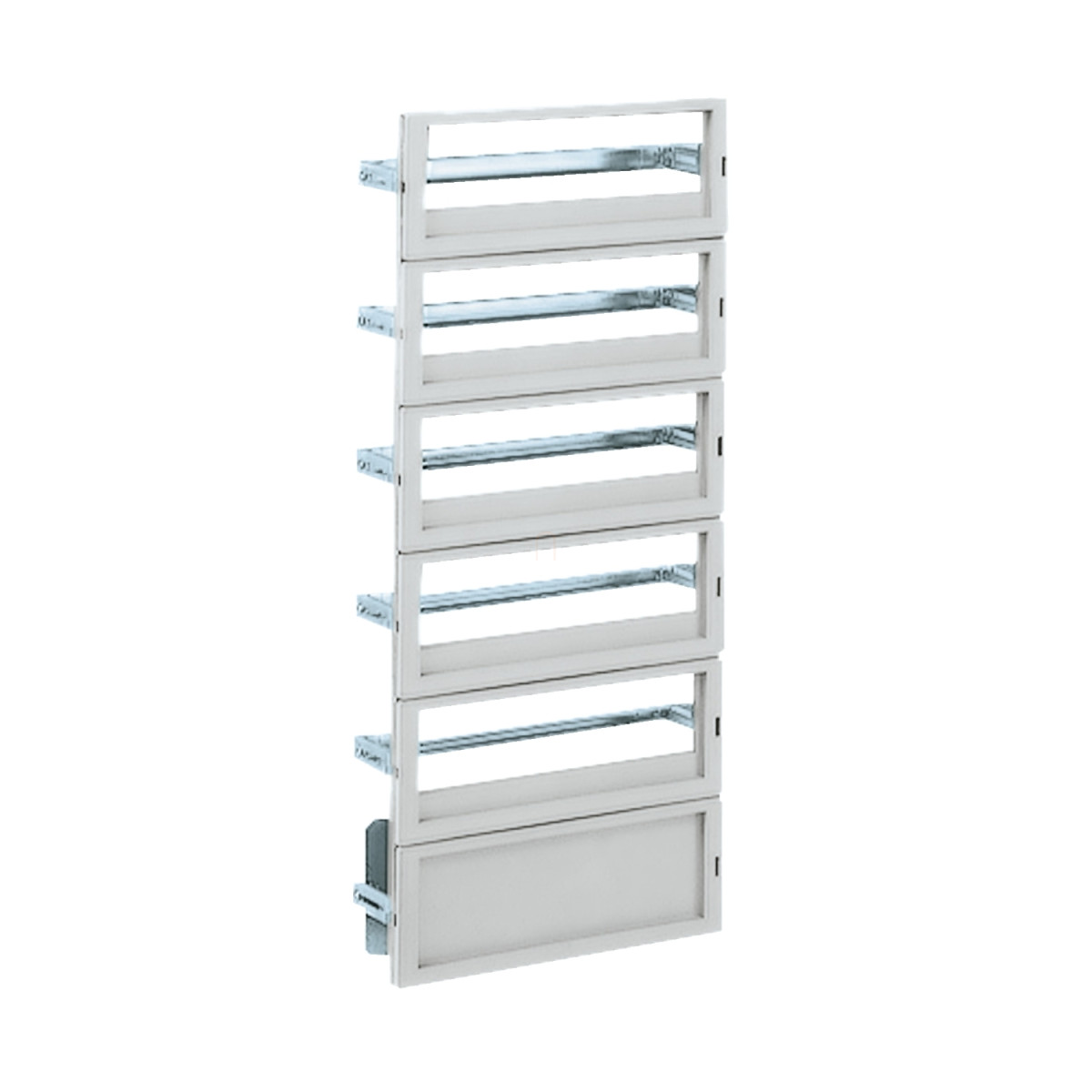

A Schneider Electric NSYDLP95G moduláris elosztó szerelőkeret kiváló megoldást kínál az ipari és kereskedelmi épületek villamos rendszereinek kialakításához. Ez a 95 modulos (18mm-es) szigetelőanyagból készült chassis a PLA sorozatú szekrényekhez készült, 1000 mm magassággal és 500 mm szélességgel rendelkezik.
A PanelSeT termékcsaládba tartozó NSYDLP95G moduláris elosztó chassis tökéletes választás, ha hatékony, megbízható és biztonságos szerelési rendszert keresel. A termék univerzális felhasználásra készült, elsősorban moduláris elosztó alkalmazásokhoz. A szerelőkeret konstrukciója tartalmaz egy chassis vázszerkezetet, egy semleges/földelő sínt (2 x 16 mm² és 5 x 6 mm² vezetékek fogadására), egy teli előlapot, valamint 5 db 35 mm-es DIN sínnel ellátott előlapot. Az IP2x védettség nem biztosított, ha a szerelőkeretet 67 mm-es pozícióban szerelik fel.
A Schneider Electric NSYDLP95G műszaki jellemzői között szerepel, hogy az előlap önkioltó anyagból készült, míg a chassis váz és a sínek horganyzott acélból. Az előlap színe szürke (RAL 7035), ami jól illeszkedik a legtöbb ipari környezetbe. A rögzítési módja előlapra szerelhető támasztóelemekkel történik. A DIN sín magassága 40-85 mm között állítható, ami rugalmas elrendezést tesz lehetővé a különböző méretű moduláris eszközök számára. A termék 5 vízszintes sorral és összesen 95 db 18 mm-es modullal rendelkezik, ami elegendő helyet biztosít a legtöbb elosztó rendszer kialakításához. Az előlap típusa lehet sima vagy kivágásos, és a rendszer 5 kivágással rendelkezik.
Schneider Electric PanelSeT PLA - NSYDLP95G -7035 DLP modular dist moduláris szerelőkeret 95m műszaki adatok
Fő jellemzők
Termékkategória: PanelSeT
Típus: Szerelési tartozék
Alkalmazás: Többcélú, Moduláris elosztó alkalmazás
Termék vagy alkatrész típus: Chassis
Rövid terméknév: DLP
Szerelési hely: Szekrény elülső része
Kompatibilis termékcsaládok: PanelSeT PLA, PanelSeT PHD
Eszköz összetétele
1 chassis szerkezet
1 semleges/földelő sín 2 x 16 mm² 5 x 6 mm²
1 teli előlap
5 előlap 35 mm-es DIN sínnel
Kiegészítő információ: Az IP2x védettség nem biztosított, ha a szerelőkeretet 67 mm-es pozícióban szerelik fel
Kiegészítő adatok
Anyag: Előlap: önkioltó, Chassis szerkezet és sínek: horganyzott acél
Szín: Előlap: szürke (RAL 7035)
Rögzítési mód: Rögzítőelemmel - előlapra szerelve, tartókon
Állíthatóság: Magasságban 40-85 mm között a DIN sín számára
Vízszintes sorok száma: 5
18 mm-es modulok teljes száma: 95
Előlap típusa: Teli és kivágásos előlapok
Kivágások száma: 5 kivágás
Magasság: 1000 mm
Szélesség: 500 mm
