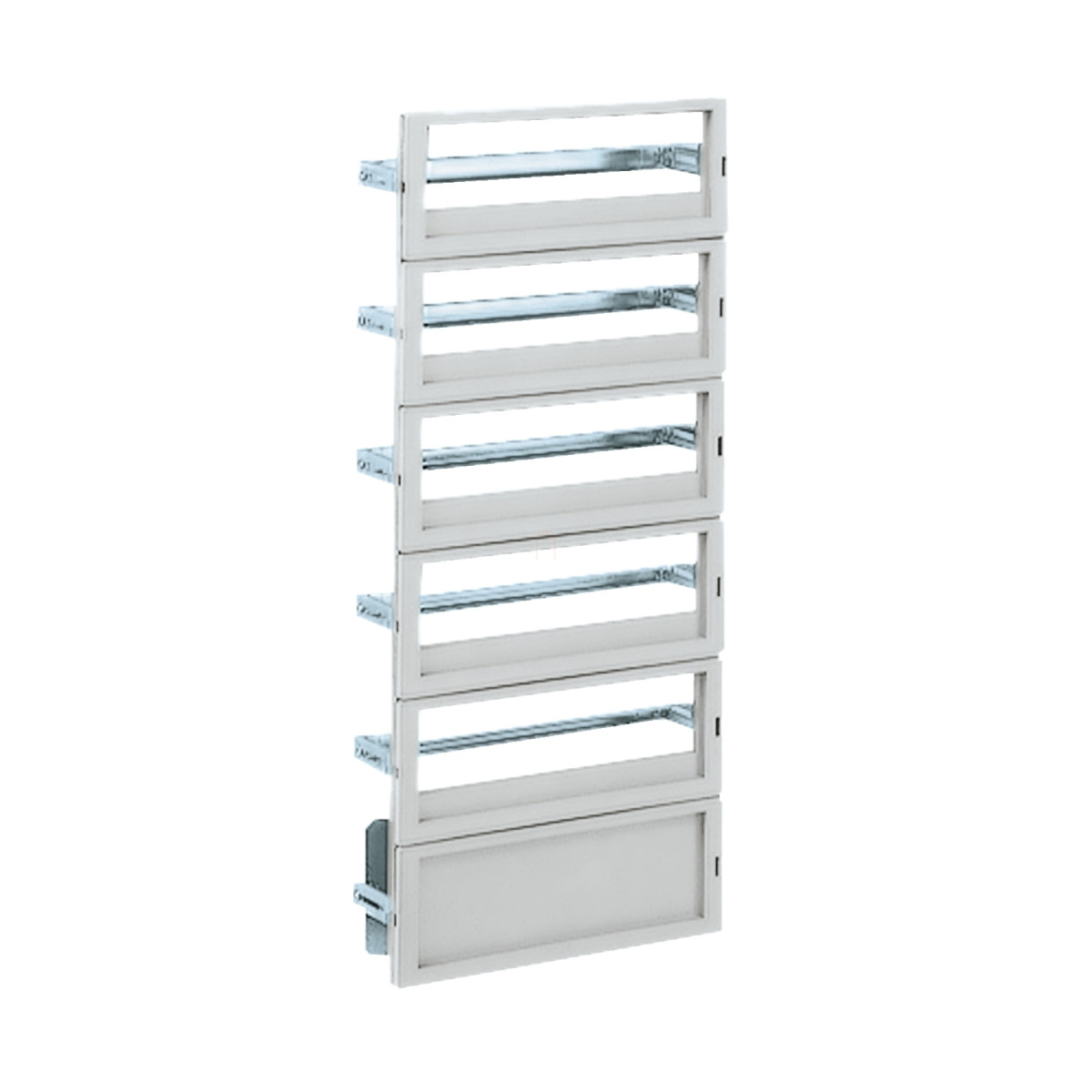

A Schneider Electric NSYDLP133G típusú DLP moduláris elosztó szerelőkeret egy professzionális megoldás többcélú alkalmazásokhoz, különösen moduláris elosztási rendszerekhez. Ez a termék a PanelSeT termékcsalád része, és kifejezetten a PLA és PHD típusú szekrényekhez tervezték. A robusztus kialakítás és az átgondolt funkcionalitás teszi ezt a szerelőkeretet ideális választássá ipari és kereskedelmi villamos szerelési projektekhez, ahol megbízhatóságra és rugalmasságra van szükség.
A NSYDLP133G szerelőkeret 1250 mm magasságú és 500 mm szélességű, így 133 darab 18 mm-es modul elhelyezésére nyújt lehetőséget, 7 vízszintes sorban elosztva. Az eszköz összetétele tartalmaz egy alap vázszerkezetet, egy földelő/nulla sínnel (2 x 16 mm² és 5 x 6 mm² csatlakozási lehetőséggel), valamint 7 előlapot 35 mm-es DIN sínekkel. A DIN sínek magassága 40-85 mm között állítható, így maximális rugalmasságot biztosít a különböző szerelési igényekhez. Az előlapok kivágásos kialakításúak, összesen 7 kivágással, amelyek lehetővé teszik a moduláris eszközök egyszerű beépítését és hozzáférhetőségét.
Anyagát tekintve a termék előlapja önkioltó anyagból készült, míg a vázszerkezet és a sínek horganyzott acélból, ami hosszú élettartamot és megbízható teljesítményt garantál még ipari környezetben is. Az előlap szürke (RAL 7035) színű, amely jól illeszkedik a legtöbb ipari és kereskedelmi környezetbe. A rögzítés módja is átgondolt: rögzítőelemekkel történik az elülső részen, támasztási pontokkal. Fontos megjegyezni, hogy az IP2x védettség nem biztosított, amikor a szerelőkeret 67 mm-re van felszerelve, ezt figyelembe kell venni a telepítés során.
A Schneider Electric NSYDLP133G modulos elosztó szerelőkeret a komplex villamos elosztórendszerek megvalósításának ideális alapeleme. Legyen szó ipari létesítményről, kereskedelmi épületről vagy más professzionális alkalmazásról, ez a termék rugalmas és megbízható megoldást kínál a moduláris eszközök szervezett és biztonságos elhelyezésére. A szerelőkeret kompatibilis a PanelSeT PLA és PHD termékcsaláddal, így könnyen integrálható a meglévő Schneider Electric rendszerekbe. A termék cikkszáma NSYDLP133G, amely fontos azonosító a megrendelés és a kompatibilitás ellenőrzése során.
Schneider Electric PanelSeT PLA - NSYDLP133G -Moduláris szerelőkeret szekrényhez műszaki adatok
Általános jellemzők
Termékcsalád: PanelSeT
Tartozék kategória: Szerelési tartozék
Alkalmazás: Többcélú, moduláris elosztási alkalmazás
Termék vagy alkatrész típusa: Szerelőkeret
Eszköz rövid neve: DLP
Felszerelés helye: Szekrény elején
Kompatibilis termékcsaládok: PanelSeT PLA, PanelSeT PHD
Műszaki adatok
Eszköz összetétele: 1 vázszerkezet, 1 nulla/földelő sín 2 x 16 mm² 5 x 6 mm², 7 előlap 35 mm-es DIN sínnel
Kiegészítő információ: IP2x védettség nem biztosított, amikor a szerelőkeret 67 mm-re van felszerelve
Anyag: Előlap: önkioltó, Vázszerkezet és sínek: horganyzott acél
Szín: Előlap: szürke (RAL 7035)
Rögzítési mód: Rögzítőelemmel - elöl, támasztási helyekkel
Beállítás: Magasságban 40-85 mm között a DIN sín számára
Vízszintes sorok száma: 7
18 mm-es modulok teljes száma: 133
Előlap típusa: Kivágásos előlap
Kivágások száma: 7 kivágás
Magasság: 1250 mm
Szélesség: 500 mm
