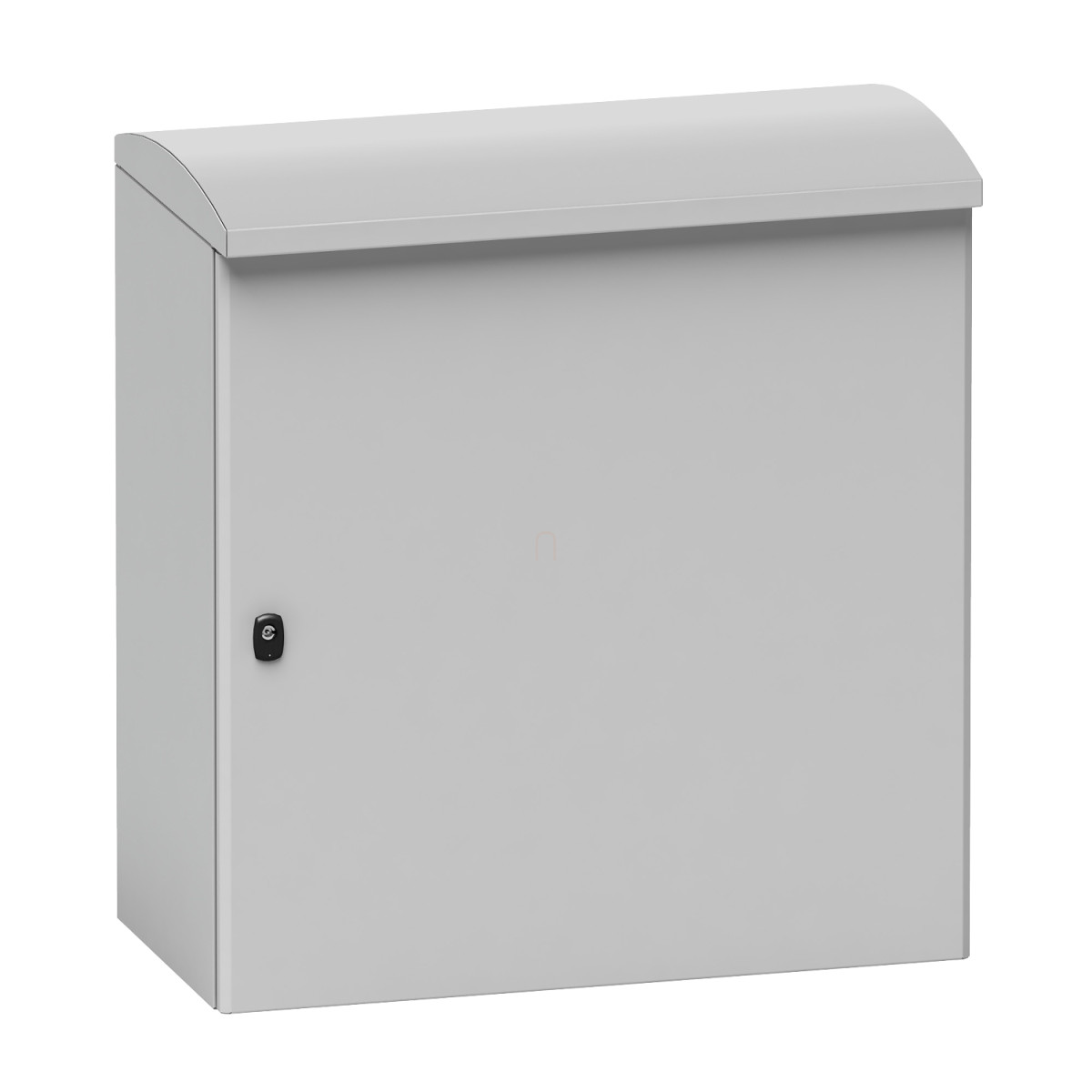

A Schneider Electric PanelSeT S3HD outdoor heavy duty enclosure sorozata kiemelkedő védelmet nyújt a kültéri alkalmazások során, különösen szélsőséges környezeti feltételek között. Az NSYS3HD8840 típusú kompakt szekrény különösen robusztus kialakítással készült, ami ideálissá teszi ipari környezetben és kültéri telepítéseknél egyaránt.
A termék H862xW800xD430 méretben áll rendelkezésre, ahol a 862 mm-es magasság már tartalmazza a 62 mm-es esőtető magasságát is. A tényleges szekrénymélység 400 mm, szélessége 800 mm. Az IP66-os védettségnek köszönhetően tökéletesen ellenáll pornak és erős vízsugárnak, valamint az IK10 fokozat maximális mechanikai védelmet biztosít. A Spacial S3HD szekrény extrém körülmények között is megbízhatóan működik: -45°C és +80°C közötti hőmérsékleten használható, illetve akár 720 órás sóköd tesztet is kiáll a C4H korróziós besorolásnak megfelelően.
A szekrény egyrészes test kialakítással rendelkezik, acél anyagból készült speciális anti-korróziós bevonattal, felületkezelése poliészter porbevonatú, RAL 7035 szürke színben. A nyitható ajtó 120 fokos nyitási szöggel, megfordítható kialakítással és 3 pontos, 3 mm-es kettős rudazatú zárszerkezettel rendelkezik. A szekrénytest elülső sínprofiljának dupla lemezvastagságú, csatornaszerű kialakítása tovább növeli a szerkezet stabilitását. A maximális terhelhetőség 200 kg, így ideális nehezebb berendezések elhelyezésére is. A termék telepíthető falra szerelve, vagy opcionális lábazattal padlóra állítva is.
Az NSYS3HD8840 modell számos nemzetközi szabványnak megfelel, többek között: IEC 62208, UL 508 A, IEC 61969-3, IEC 61439-5. A termék különleges környezeti védelmi képességekkel is rendelkezik: ellenáll akár 1120 W/m² napsugárzásnak, 180 km/h szélerősségnek, ultraibolya sugárzásnak, jég- és zúzmara képződésnek, valamint különböző biológiai hatásoknak is, mindezt az IEC 61969-3:2011 szabvány legmagasabb, 1-es osztályú besorolásának megfelelően. Opcionálisan 1500 W teljesítményű ventilátorral is kiegészíthető, amely maximálisan 60 dB zajszintet produkál.
Schneider Electric Outdoor heavy duty - NSYS3HD8840 -Spacial S3HD kült szekr 800x800x400 műszaki adatok
Főbb jellemzők
Termékcsalád: Spacial
Terméknév: Spacial S3HD
Telepítés típusa: Többcélú
Specifikus alkalmazás: Kültéri megerősített kivitel
Kategória: Kompakt szekrény
Elérhető funkciók: Szellőzés opcionális lábazattal
Méretek
Szekrény névleges magassága esőtetővel: 862 mm
Esőtető névleges magassága: 62 mm
Szekrény névleges szélessége: 800 mm
Szekrény névleges mélysége esőtetővel: 430 mm
Szekrény névleges mélysége: 400 mm
Konstrukció
Ajtó típusa: Sima
Szerelőlap leírása: Szerelőlap nélkül
Tömszelence lap típusa: Sima alumínium
Telepítési tartozék típusa: Falra szerelhető, Padlóra állítható lábazattal
Eszköz összetétele: 1 test, 1 ajtó, 1 zár, 1 ajtórögzítő, 1 esőtető, 1 tömszelence lap
Test típusa: Egyrészes test
Első sín: Csatornaszerű, dupla lemezvastagságú
Ajtók száma: Elülső oldalon: 1 ajtó
Ajtó nyitási oldal: Megfordítható (120°)
Zár típusa: 3 pontos zár, 3 mm kettős-rúd
Hozzáférhetőség kezeléshez: Elölről
Levehető részek: Ajtó zsanérokkal, Esőtető csavarokkal
Anyagjellemzők
Maximális emelési terhelés: 200 kg
Anyag: Acél korróziógátló bevonattal
Felületkezelés: Szekrény: poliészter porbevonat
Szín: Szürke (RAL 7035)
Szabványok
IEC 62208, UL 508 A, IEC 61969-3, IEC 61439-5
Környezeti jellemzők
IP védettségi szint: IP55 szellőztetett lábazattal az IEC 60529 2. osztály szerint, IP66 szekrény védelem
IK védettségi szint: IK10 az IEC 62262 szerint
Klimatikus ellenállás: C4H az ISO 12944 szerint 720 h sóköd
Üzemi környezeti hőmérséklet: -45...80 °C az IEC 61969-3 1. osztály szerint
Korrózióállóság: 90...100% 40 °C az ISO 12944 C4H szerint
Környezeti ellenállás: Napsugárzás: 1. osztály, max. 1120 W/m² az IEC 61969-3:2011 szerint, Környezeti levegő ellenállás: 1. osztály, max. 180 km/h az IEC 61969-3:2011 szerint, UV degradáció teszt: 1. osztály az ISO 4892-2:2013 szerint, Jég és zúzmara képződés: 1. osztály az IEC 61969-3:2011 szerint, Fauna és flóra ellenállás: 1. osztály az IEC 61969-3:2011 szerint
Hőszabályozási opciók: Ventilátor: 1500 W maximum 60 dB zajszint mellett
