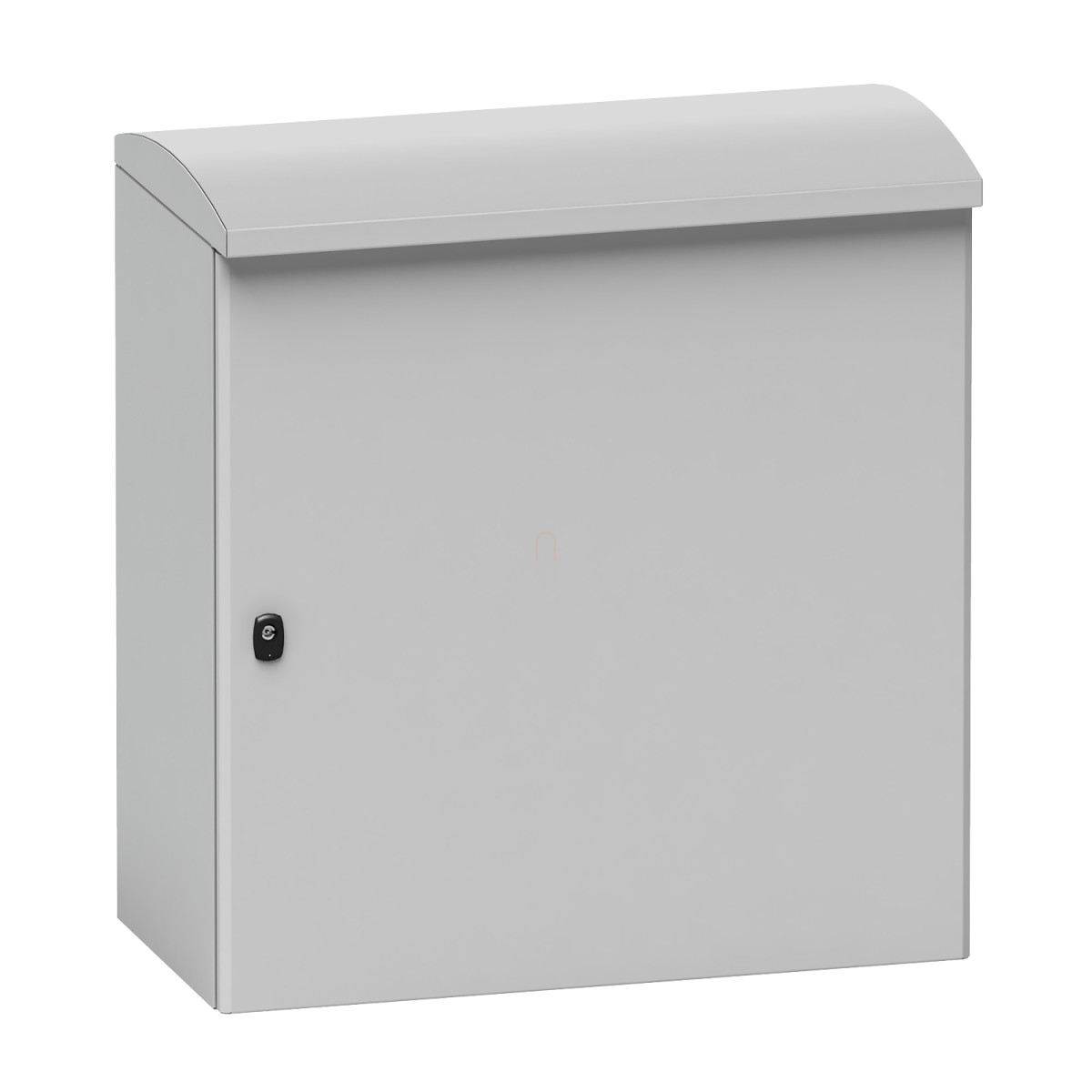

A Schneider Electric PanelSeT S3HD típusú kültéri, nehéz igénybevételre tervezett kapcsolószekrény (NSYS3HD8630) kiváló választás olyan ipari környezetben, ahol a berendezések extrém időjárási és környezeti viszonyok között is megbízható védelmet igényelnek. Ez a kompakt, multi-purpose kivitelű szekrény kifejezetten outdoor alkalmazásokra lett kifejlesztve, és IP66-os védettségével kimagasló védelmet nyújt por és nagynyomású vízsugár ellen.
A szekrény külső méretei 858×600×330 mm, ahol a teljes magasság már tartalmazza az 58 mm magas esőtetőt is. A valós szekrénymélység 300 mm. A termék egyetlen egységből álló, robusztus acél házból készült, amelyet speciális korrózióálló bevonattal láttak el. A felület szürke (RAL 7035) poliészter porbevonattal rendelkezik, ami nem csak esztétikus megjelenést, hanem további védelmet is biztosít a külső környezeti hatásokkal szemben. A szekrény maximális teherbírása 200 kg, ami lehetővé teszi nagyobb tömegű elektromos berendezések biztonságos elhelyezését is.
A Spacial S3HD szekrény kiemelkedő mechanikai védelmet nyújt, amit az IK10-es besorolás is bizonyít, így ellenáll akár a szándékos rongálásnak is. A termék extrém időjárási körülmények között is megbízható: -45 és +80 °C közötti hőmérséklettartományban működőképes (IEC 61969-3 class 1), és C4H osztályú korrózióállósággal rendelkezik az ISO 12944 szabvány szerint (720 órás sópermet teszt). Kiváló környezeti ellenállóképességét bizonyítja, hogy elviseli az 1120 W/m² napsugárzást, a 180 km/h szélsebességet, ellenáll az UV-sugárzásnak (ISO 4892-2:2013), a jég- és zúzmaraképződésnek, valamint különböző fauna és flóra hatásainak. A 90-100% relatív páratartalom melletti 40°C-os környezetben is megbízhatóan működik.
A szekrény egyetlen, sima kivitelű ajtóval rendelkezik, amely 120°-ban nyitható és megfordítható. A 3 ponton záródó, 3 mm-es dupla zárrúddal ellátott zárszerkezet kiváló biztonságot nyújt. Az ajtó zsanérokkal, míg az esőtető csavarokkal eltávolítható. A szekrényt fali rögzítéssel vagy talapzatra állítva is lehet telepíteni. A szekrény számos tanúsítvánnyal rendelkezik, köztük UL 508 A, IEC 61969-3, IEC 61439-5, IEC 62208, és ISO 12944, ami bizonyítja megfelelőségét a legszigorúbb nemzetközi szabványoknak. A NSYS3HD8630 cikkszámú termék alapkivitelben nem tartalmaz szerelőlapot, sima alumínium kábelbevezető lemezzel van felszerelve, valamint dokumentumtartó zseb is található rajta a könnyebb kezelhetőség érdekében.
Schneider Electric Outdoor heavy duty - NSYS3HD8630 -Spacial S3HD kült szekr 800x600x300 műszaki adatok
Általános adatok
Termékcsalád: Spacial
Terméknév: Spacial S3HD
Telepítési típus: Többcélú
Speciális alkalmazás: Kültéri, nehéz igénybevételre
Kategória: Kompakt kapcsolószekrény
Fizikai jellemzők
Névleges magasság esőtetővel: 858 mm
Esőtető névleges magassága: 58 mm
Névleges szélesség: 600 mm
Névleges mélység esőtetővel: 330 mm
Névleges mélység: 300 mm
Maximális terhelhetőség: 200 kg
Anyag: Acél, korrózióálló bevonattal
Felületkezelés: Poliészter porbevonat
Szín: Szürke (RAL 7035)
Konstrukciós jellemzők
Ajtó típusa: Sima
Szerelőlap leírása: Szerelőlap nélkül
Kábelbevezető lemez típusa: Sima alumínium
Telepítési kiegészítők: Falra szerelhető, Talapzattal padlóra állítható
Test típusa: Egyrészes test, Dupla lemezvastagságú, vályú alakú elülső sín
Ajtók száma: 1 ajtó az elülső részen
Ajtónyitás iránya: Megfordítható (120°)
Zár típusa: 3 ponton záródó, 3 mm-es dupla zárrúd
Kezelhetőség: Elölről
Eltávolítható részek: Ajtó zsanérokkal, Esőtető csavarokkal
Környezeti jellemzők
IP védettség: IP66 (IEC 60529 class 2)
IK védettség: IK10 (IEC 62262)
Klimatikus ellenállóképesség: C4H (ISO 12944), 720 órás sópermet teszt
Működési hőmérséklet-tartomány: -45...80°C (IEC 61969-3 class 1)
Korrózióállóság: 90...100% 40°C (ISO 12944 C4H)
Környezeti állóképesség: Napsugárzás: class 1 - 1120 W/m² (IEC 61969-3:2011), Szélterhelés: class 1 - 180 km/h (IEC 61969-3:2011), UV-degradáció teszt: class 1 (ISO 4892-2:2013), Jég- és zúzmaraképződés: class 1 (IEC 61969-3:2011), Fauna és flóra állóképesség: class 1 (IEC 61969-3:2011)
Hőkezelési opciók
Ventilátor: 1500 W, maximum 60 dB zajszint
Szabványok és tanúsítványok
UL 508 A, IEC 61969-3, IEC 61439-5, IEC 62208
