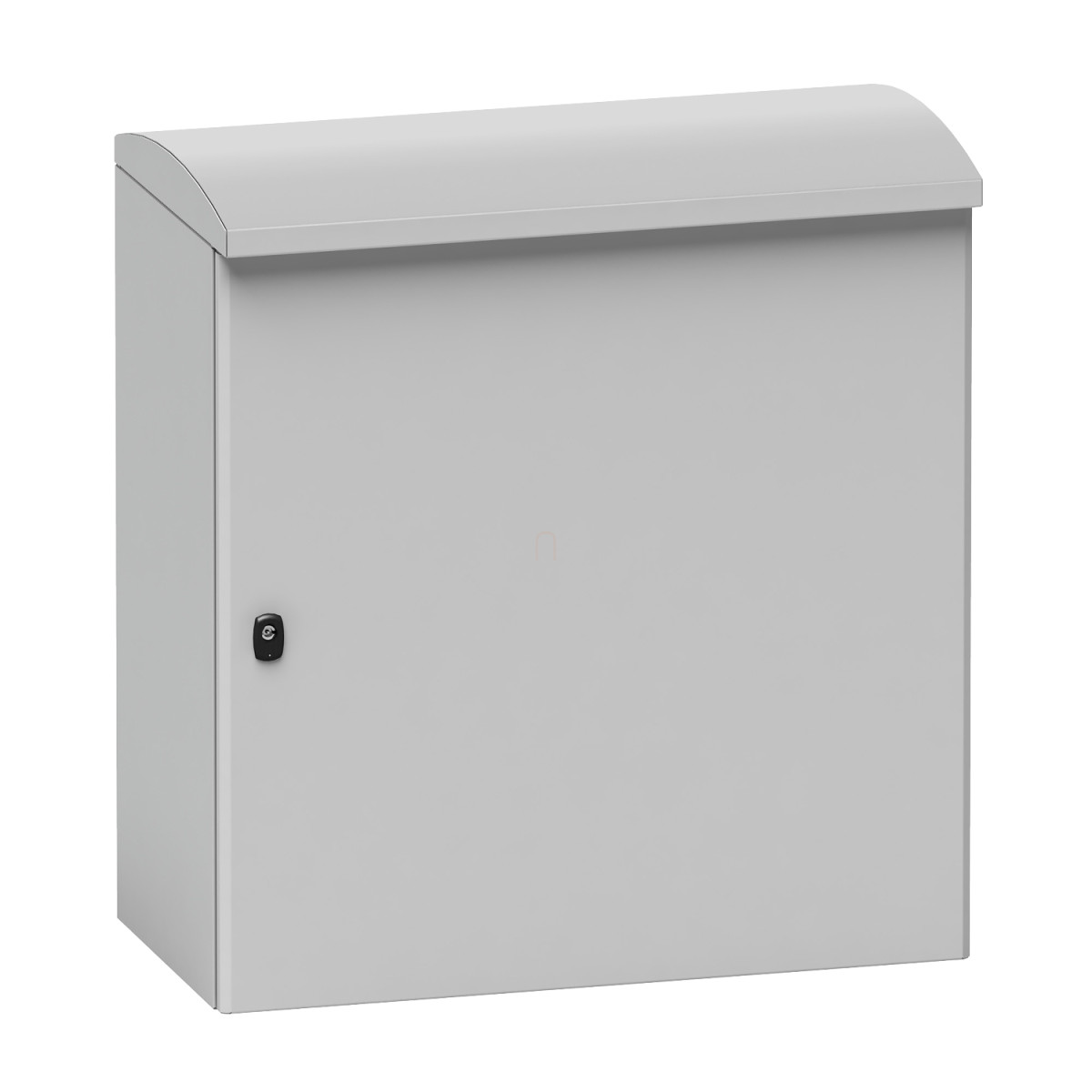

A Schneider Electric Spacial S3HD sorozatú kültéri nehéz igénybevételre tervezett szekrénye kiváló védelmet nyújt a legmostohább környezeti körülmények között is. A NSYS3HD4320 cikkszámú modell egy kompakt, multifunkcionális szekrény, amely kifejezetten kültéri alkalmazásokra lett tervezve. A szekrény névleges méretei tetővel együtt H448xW300xD230 mm, tetőelem nélkül a mélysége 200 mm.
A PanelSeT S3HD szekrény IP66 védettségi besorolással rendelkezik, amely tökéletes védelmet biztosít por és erős vízsugár ellen, az IEC 60529 szabvány 2. osztályának megfelelően. Ütésállósága IK10 fokozatú az IEC 62262 szerint, így kiválóan ellenáll a mechanikai behatásoknak. A szekrény rendkívül széles üzemi hőmérséklet-tartománnyal rendelkezik: -45°C-tól +80°C-ig használható az IEC 61969-3 1. osztályának megfelelően. Korrózióállósága kiemelkedő: C4H kategóriájú az ISO 12944 szerint, és 720 órás sóköd teszten is megfelelt. Szintén ellenáll a napsugárzásnak (1120 W/m²-ig), a 180 km/h-ig terjedő légköri hatásoknak, az UV-sugárzásnak, a jég- és dérréteg képződésnek, valamint a különféle állati és növényi károsításoknak.
A Schneider Electric NSYS3HD4320 szekrény egydarabos házból készül, acélból, korróziógátló bevonattal. Felülete poliészter porral bevont, színe szürke (RAL 7035). A csatorna alakú első sín dupla lemezvastagságú, ami kiemelkedő szilárdságot biztosít. Az ajtó 120 fokig nyitható és megfordítható, 1 pontos zárral és 3 mm-es duplarúddal van felszerelve. A szekrény előlről könnyen hozzáférhető, az ajtó zsanérokkal eltávolítható. A maximális teherbírása 200 kg, ami sokoldalú felhasználhatóságot biztosít.
A szekrény számos tanúsítvánnyal rendelkezik, beleértve az UL 508 A (2007), az IEC 61969-3 (2011), az IEC 61439-5 (2010), az IEC 62208 (2011) és az ISO 12944 (2007) szerinti megfelelést, amelyeket olyan neves szervezetek állítottak ki, mint a Bureau Veritas és a DEKRA. A termék hőkezelési opciókat is kínál: ventilátorral 1500 W (maximális 60 dB zajszint mellett), vagy természetes szellőzéssel 195 W 20°C-on. A szekrény fali rögzítésre alkalmas, és olyan kiegészítőkkel rendelkezik, mint az 1 db ház, 1 db ajtó, 1 db zár, 1 db ajtótartó, 1 db tetőelem, 1 db kábelbevezetési lemez és 1 db dokumentumzseb. A termék nem tartalmaz szerelőlapot, a kábelbevezetési lemez anyaga sima alumínium.
Schneider Electric Outdoor heavy duty - NSYS3HD4320 -Spacial S3HD kült szekr 400x300x200 műszaki adatok
Főbb jellemzők
Termékcsalád: Spacial
Terméknév: Spacial S3HD
Telepítés típusa: Többcélú
Specifikus alkalmazás: Kültéri, nehéz igénybevételre
Kategória: Kompakt szekrény
Méretek és kialakítás
Szekrény névleges magassága tetővel: 448 mm
Tető névleges magassága: 48 mm
Szekrény névleges szélessége: 300 mm
Szekrény névleges mélysége tetővel: 230 mm
Szekrény névleges mélysége: 200 mm
Ajtó típusa: Sima
Szerelőlap leírása: Szerelőlap nélkül
Kábelbevezetés lemez típusa: Sima alumínium
Telepítési kiegészítő típus: Fali szerelés
Összetétel és anyagok
Eszköz összetétele: 1 ház, 1 ajtó, 1 zár, 1 ajtótartó, 1 tetőelem, 1 kábelbevezetési lemez, 1 dokumentumzseb
Test típus: Egydarabos ház
Előlapi sín: Csatorna alakú, dupla lemezvastagságú
Ajtók száma: Előlap: 1 ajtó
Ajtónyitási oldal: Megfordítható (120°)
Zár típusa: 1 pontos zár, 3 mm-es duplarúd
Működtetési hozzáférés: Elölről
Eltávolítható részek: Ajtó zsanérokkal
Maximális emelési terhelés: 200 kg
Anyag: Acél korróziógátló bevonattal
Felületkezelés: Szekrény: poliészter por
Szín: Szürke (RAL 7035)
Védelmi besorolás
IP védettségi fokozat: IP66 szekrényvédelem az IEC 60529 2. osztályának megfelelően
IK védettségi fokozat: IK10 az IEC 62262 szerint
Környezeti jellemzők
Klímavédelem: C4H az ISO 12944 szerint, 720 óra sóköd
Működési környezeti hőmérséklet: -45...80 °C az IEC 61969-3 1. osztályának megfelelően
Korrózióállóság: 90...100 % 40 °C az ISO 12944 C4H szerint
Környezeti ellenállás: Napsugárzás: 1. osztály, 1120 W/m²-ig az IEC 61969-3:2011 szerint
Környezeti levegő ellenállás: 1. osztály, 180 km/h-ig az IEC 61969-3:2011 szerint
UV-degradációs teszt: 1. osztály az ISO 4892-2:2013 szerint
Jég- és dérréteg képződés: 1. osztály az IEC 61969-3:2011 szerint
Állati és növényi ellenállás: 1. osztály az IEC 61969-3:2011 szerint
Hőkezelési opciók
Ventilátor: 1500 W maximális 60 dB zajszinttel
Természetes: 195 W 20 °C-on
Szabványok és tanúsítványok
Tanúsítványok: UL az UL 508 A 2007 szerint
Bureau Veritas az IEC 61969-3 2011 szerint
Bureau Veritas az IEC 61439-5 2010 szerint
DEKRA az IEC 62208 2011 szerint
Bureau Veritas az ISO 12944 2007 szerint
Szabványok: IEC 61969-3, IEC 61439-5, UL 508 A, IEC 62208
