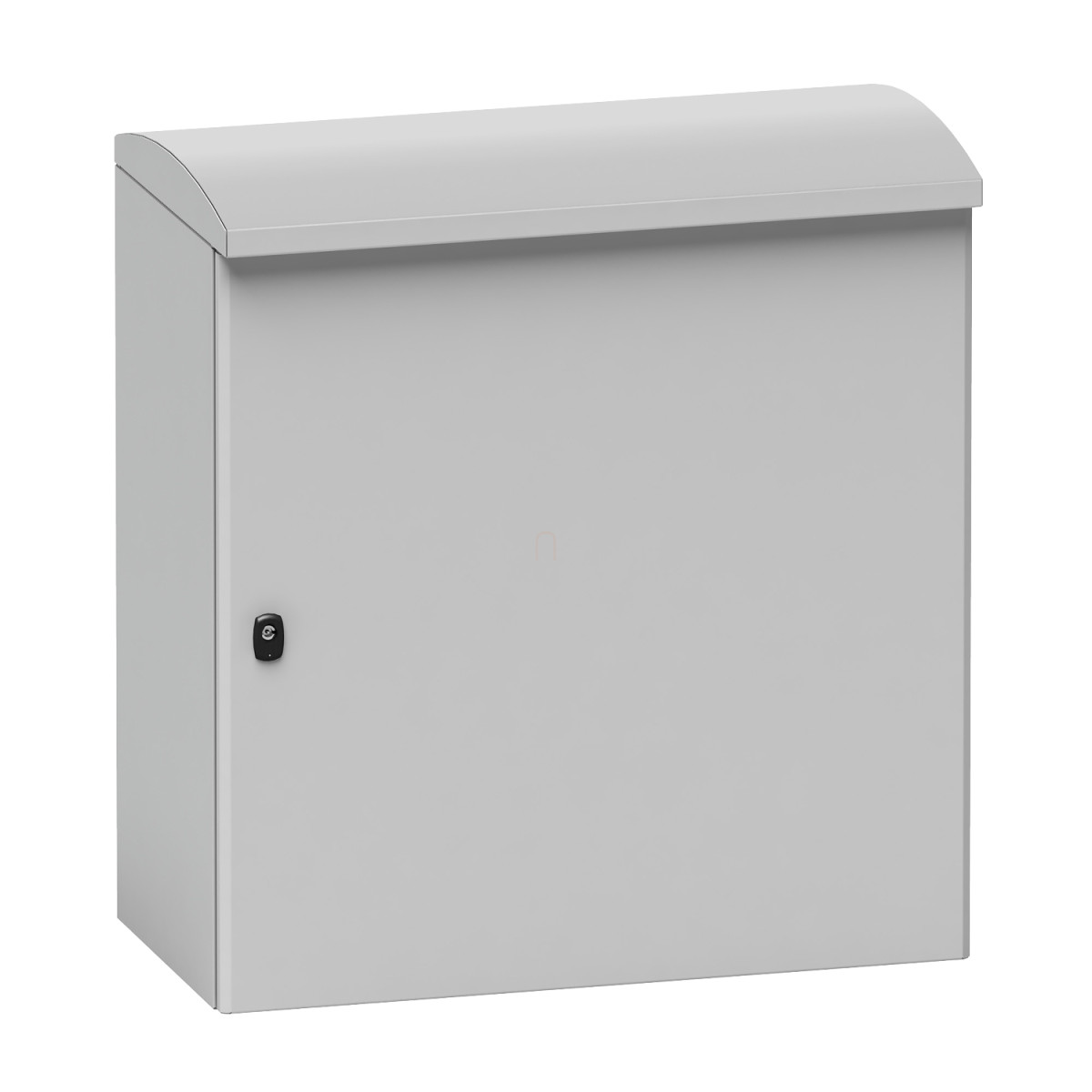

A Schneider Electric NSYS3HD10640 típusú Spacial S3HD sorozatú kültéri heavy duty tokozás egy kimagasló minőségű, ipari kivitelű, kompakt kapcsolószekrény, amely kifejezetten kültéri alkalmazásokhoz lett tervezve. Ez a modell H1062xW600xD430 mm méretekkel és IP66 védettségi szinttel rendelkezik, ami kiváló védelmet biztosít a por és víz behatolása ellen még a legmostohább környezeti körülmények között is.
A Spacial S3HD széria előnyei közé tartozik a robosztus, egydarabos acél konstrukció, amely anti-korróziós bevonattal és poliészter poros felületkezeléssel rendelkezik. A tokozás szürke (RAL 7035) színben készül, és 200 kg maximális terhelhetőséget biztosít. A szekrény IK10 ütésállósági fokozattal rendelkezik, ami garantálja a mechanikai behatásokkal szembeni ellenállóképességét. A C4H klimatikus ellenálló képesség (ISO 12944 szerint) és a 720 órás sóköd-teszt kiváló korrózióállóságot biztosít, míg a -45...80 °C közötti működési hőmérséklet-tartomány széles felhasználási területet tesz lehetővé.
A Schneider Electric NSYS3HD10640 kiemelkedő tulajdonságai közé tartozik a 3 pontos zárórendszer 3 mm-es dupla zárórúddal, a 120°-ban nyitható, megfordítható ajtó, valamint a kényelmes hozzáférést biztosító elölről nyitható kialakítás. A termék számos szerelési lehetőséget kínál: falra szerelhető vagy lábazattal ellátva padlóra állítható. A szekrény belső kialakítása rugalmas, az opcionálisan választható ventilátor (1500 W, max. 60 dB zajszint) pedig biztosítja a megfelelő hőelvezetést. A termék IP55 védelmi szinttel rendelkezik ventilált lábazat esetén, és IP66 védelmi szinttel alapkivitelben, ami a legmagasabb szintű ipari környezetben is garantálja a biztonságos működést.
A Schneider Electric NSYS3HD10640 modell nemzetközileg elismert szabványoknak felel meg, beleértve az IEC 61969-3, IEC 61439-5, IEC 62208 és UL 508 A tanúsítványokat. A tokozás összeállítása tartalmaz 1 testet, 1 ajtót, 1 zárat, 1 ajtórögzítőt, 1 tetőt, 1 kábelbevezetés lemezt és 1 dokumentumtartó zsebet. Az eltávolítható részek közé tartozik a zsanérokkal szerelt ajtó és a csavarokkal rögzíthető tető. A kábelbevezetés lemez anyaga alumínium. A beépített környezetvédelmi tulajdonságok között szerepel a napfény elleni védelem (1120 W/m² sugárzásig), a szélállóság (180 km/h-ig), az UV-degradációval szembeni ellenállás, a jég- és fagyállóság, valamint a növényi és állati károsítókkal szembeni védelem.
Schneider Electric Outdoor heavy duty - NSYS3HD10640 műszaki adatok
Főbb jellemzők
Terméknév: Spacial S3HD
Termékcsalád: Spacial
Telepítés típusa: Többcélú
Speciális alkalmazás: Kültéri, nagy igénybevételű
Kategória: Kompakt tokozás
Elérhető funkciók: Szellőztetés opcionális lábazattal
Méretek
Tokozás névleges magassága tetővel: 1062 mm
Tető névleges magassága: 62 mm
Tokozás névleges szélessége: 600 mm
Tokozás névleges mélysége tetővel: 430 mm
Tokozás névleges mélysége: 400 mm
Szerkezeti jellemzők
Ajtó típusa: Sima
Szerelőlap leírása: Szerelőlap nélkül
Kábelbevezetés lemez típusa: Sima alumínium
Telepítési kiegészítők típusa: Falra szerelhető, Padlóra állítható lábazattal
Eszköz összetétele: 1 test, 1 ajtó, 1 zár, 1 ajtórögzítő, 1 tető, 1 kábelbevezetés lemez, 1 dokumentumtartó zseb
Test típusa: Egydarabos test, Csatornaszerű első sín dupla lemezvastagsággal
Ajtók száma: Elülső oldalon: 1 ajtó
Ajtónyitási oldal: Megfordítható (120°)
Zár típusa: 3 pontos zár, 3 mm-es dupla rúd
Kezelési hozzáférés: Elölről
Eltávolítható alkatrészek: Ajtó zsanérokkal, Tető csavarokkal
Maximális emelési teherbírás: 200 kg
Anyag és felület
Anyag: Acél korrózióvédő bevonattal
Felületkezelés: Tokozás: poliészter por
Szín: Szürke (RAL 7035)
Környezeti tulajdonságok
IP védettségi fokozat: IP55 szellőztetett lábazattal az IEC 60529 2. osztály szerint, IP66 tokozás védelem
IK védettségi fokozat: IK10 az IEC 62262 szerint
Klimatikus ellenálló képesség: C4H az ISO 12944 szerint, 720 óra sóköd
Környezeti működési hőmérséklet: -45...80 °C az IEC 61969-3 1. osztály szerint
Korrózióállóság: 90...100% 40 °C az ISO 12944 C4H szerint
Környezeti ellenállás: Napsugárzás: 1. osztály akár 1120 W/m² az IEC 61969-3:2011 szerint, Környezeti légáramlás: 1. osztály akár 180 km/h az IEC 61969-3:2011 szerint, UV degradáció teszt: 1. osztály az ISO 4892-2:2013 szerint, Jég- és fagyállóság: 1. osztály az IEC 61969-3:2011 szerint, Állati és növényi károsítókkal szembeni ellenállás: 1. osztály az IEC 61969-3:2011 szerint
Hőkezelési opciók
Ventilátor: 1500 W maximum 60 dB zajszinttel
Szabványok és tanúsítványok
IEC 61969-3, IEC 61439-5, IEC 62208, UL 508 A
Tanúsítványok: UL - megfelel az UL 508 A 2007 szabványnak, Bureau Veritas - megfelel az IEC 61969-3 2011 szabványnak, Bureau Veritas - megfelel az IEC 61439-5 2010 szabványnak, DEKRA - megfelel az IEC 62208 2011 szabványnak, Bureau Veritas - megfelel az ISO 12944 2007 szabványnak
