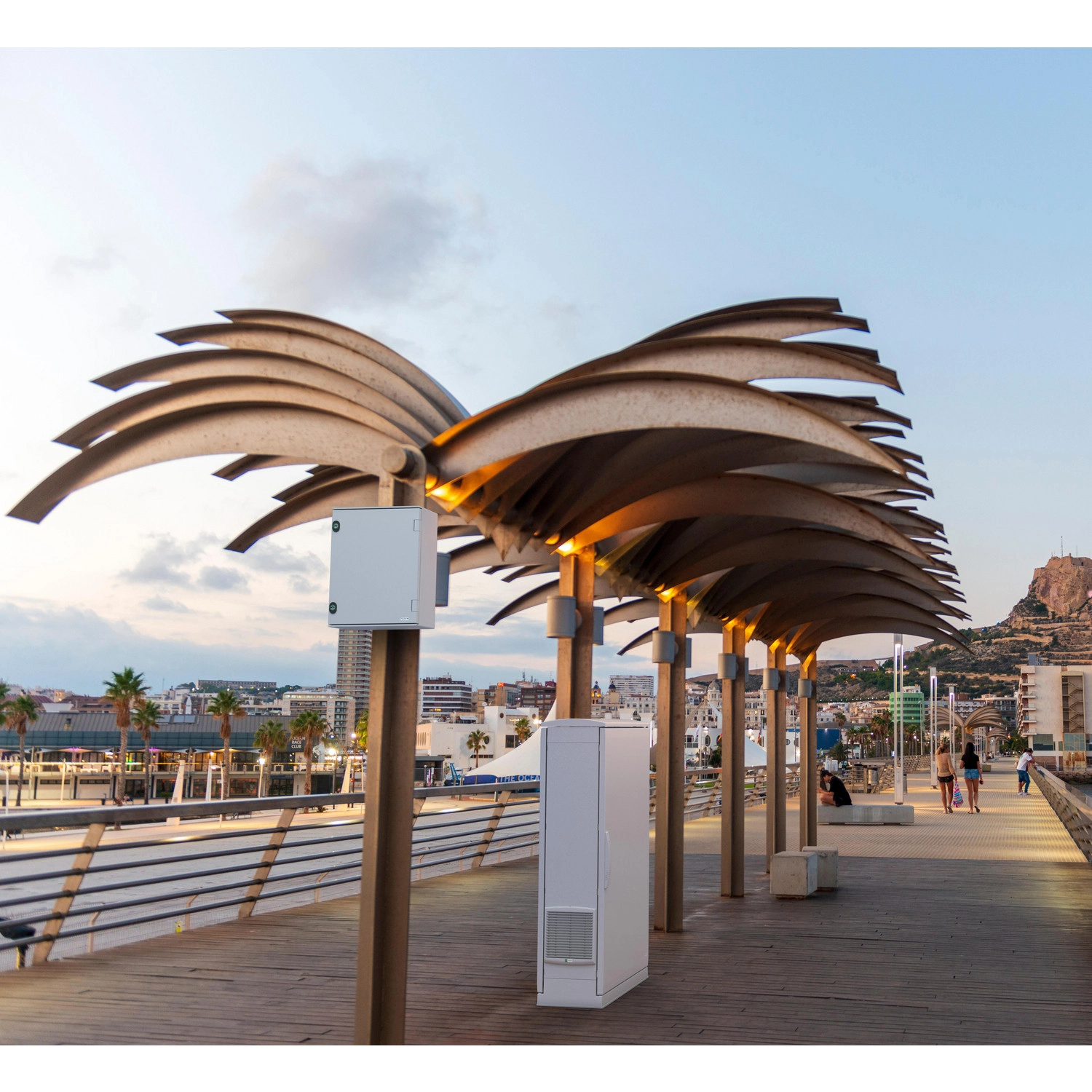

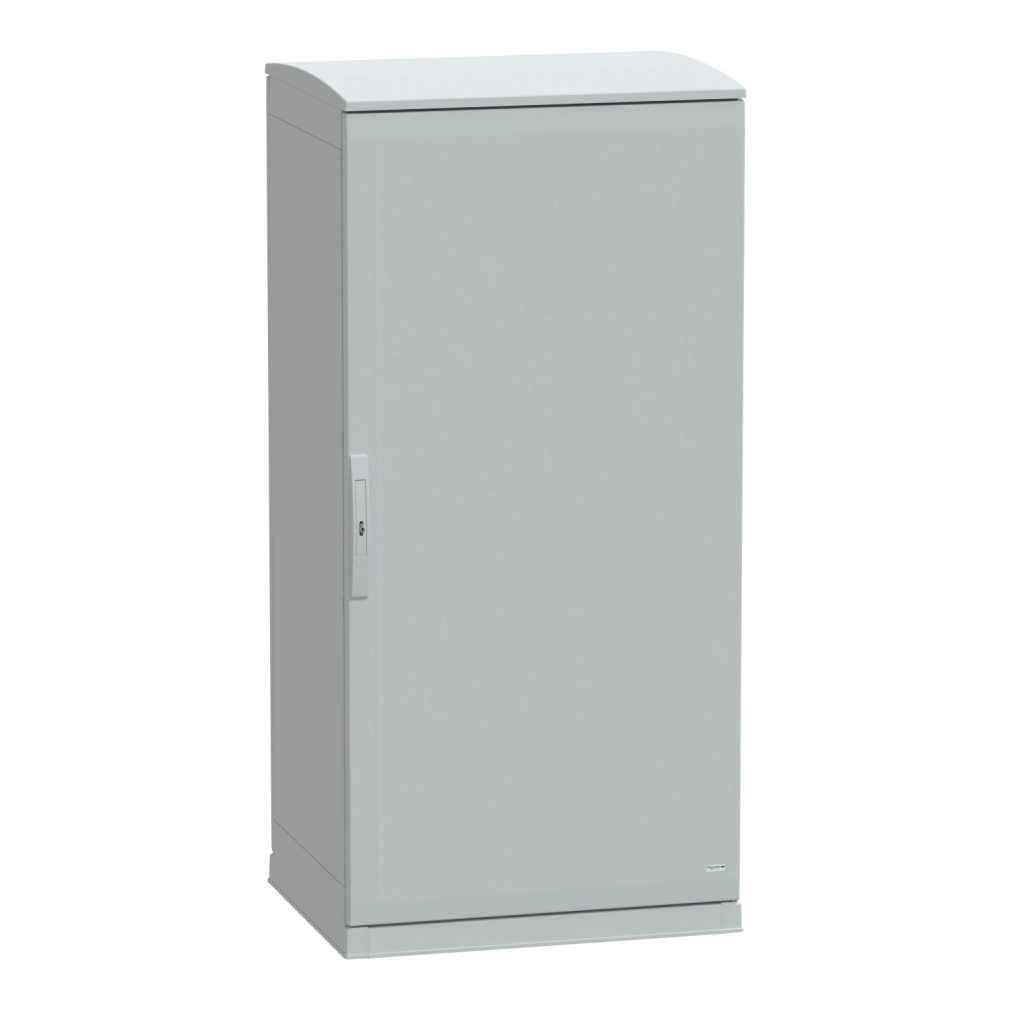

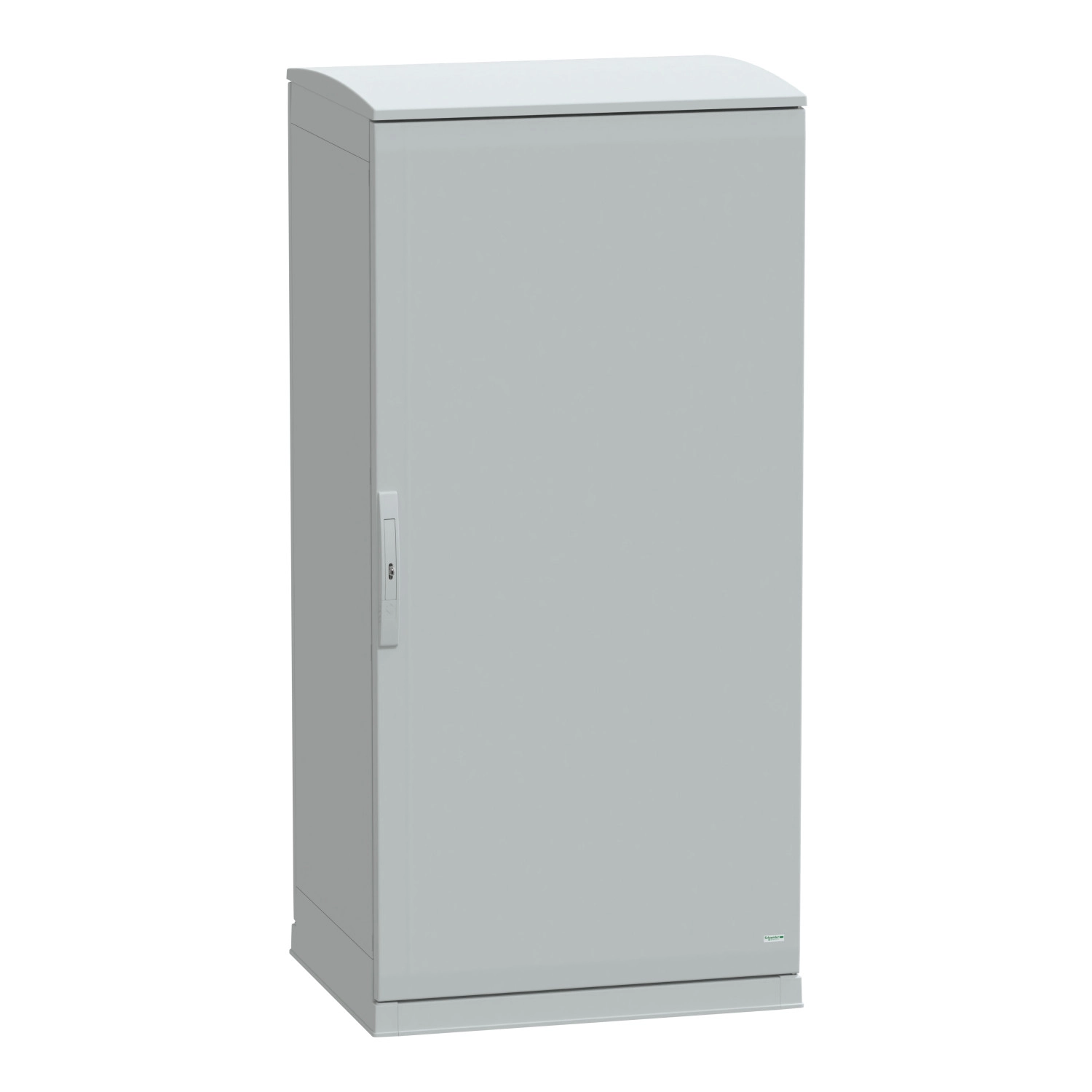

A Schneider Electric PanelSeT PHD termékcsalád NSYPHDZT1576P típusú outdoor heavy duty szekrénye kiváló választás kültéri elektromos berendezések, vezérlők és kapcsolóelemek biztonságos elhelyezésére. Ez a nagyméretű, padlóra szerelhető kivitelű szekrény különösen alkalmas olyan ipari környezetbe, ahol a szélsőséges időjárási viszonyoknak és vandalizmusnak ellenálló megoldásra van szükség.
A PanelSeT PHD szekrény 1593 mm magas (tetővel együtt), 750 mm széles és 620 mm mély, ami jelentős belső teret biztosít a berendezések számára. IP55-ös védelmi osztályának köszönhetően tökéletes védelmet nyújt por és vízsugár ellen, míg az IK10 mechanikai védelem maximális ütésállóságot garantál. A szekrény rendkívül széles üzemi hőmérséklet-tartományban (-45°C-tól +80°C-ig) használható, ami alkalmassá teszi a legszélsőségesebb időjárási körülmények közötti üzemeltetésre is. Speciális kialakításának köszönhetően ellenáll az UV-sugárzásnak, a korróziós hatásoknak (90-100% ISO 12944 C4H szerint), valamint 180 km/h szélsebességnek és jelentős hóterhelésnek is.
Az NSYPHDZT1576P szekrény számos tanúsítvánnyal rendelkezik, többek között megfelel az UL 508 A (2007), IEC 61969-3 (2011), IEC 61439-5 (2010) és IEC 62208 (2011) szabványoknak. A szekrény II-es érintésvédelmi osztályba sorolt az IEC 61439-1:2011 szerint, továbbá 960°C-os tűzállósággal rendelkezik. Anyagát tekintve dupla üvegszállal erősített poliészterből készült, amely kiváló mechanikai szilárdságot és hosszú élettartamot biztosít. A szekrény színe RAL 7035 szürke, amely jól illeszkedik a legtöbb ipari környezetbe.
A szekrény kialakítása átgondolt és felhasználóbarát: egy ajtóval rendelkezik, amely 120 fokban nyitható jobbra vagy balra. A zárás 2 pontos zárrendszerrel, 1242E kulcszárral és lakattal történik. A szekrény maximum 500 kg terhelhetőséggel bír, így jelentős mennyiségű berendezés befogadására alkalmas. A szerelhető részek közé tartozik az ajtó (zsanérokkal), a tető és a kábelbevezetésre szolgáló lemez. A hőelvezetés természetes módon vagy aktív hűtéssel is megoldható: természetes hűtéssel -25°C-on 1008 W, 20°C-on 441 W, 40°C-on pedig 189 W hőleadást tesz lehetővé, míg ventilátoros megoldással 1500 W (60 dB zajszint mellett), külső hűtővel pedig akár 4000 W hőleadás is elérhető.
Schneider Electric Outdoor heavy duty - NSYPHDZT1576P -Thalassa PHD kültéri szekrény 1500x750x620 műszaki adatok
Általános jellemzők
Termékcsalád: PanelSeT
Terméksorozat: PHD
Alkalmazás: Kültéri heavy duty
Verzió: PHDZT
Szekrény típusa: Multi-purpose
Kategória: Suitable enclosure
Méretek és telepítés
Magasság tetővel: 1593 mm
Tető magassága: 38 mm
Szélesség: 750 mm
Mélység: 620 mm
Telepítési mód: Padlóra szerelhető
Fizikai jellemzők
Anyag: Dupla üvegszállal erősített poliészter
Szín: Szürke (RAL 7035)
Ajtó típusa: Sima
Ajtók száma: 1 ajtó
Ajtónyitási irány: Jobb vagy bal (120°)
Zárszerkezet: 2 pontos zár, fogantyú 1242E kulcszárral és lakattal
Maximális emelési terhelés: 500 kg
Készülék összetétele
1 test dupla üvegszállal erősített poliészterből
1 ajtótartó korrózióálló bevonatú acélból
1 dokumentumtartó zseb műanyagból A4 formátumban
1 kábelbevezetésre szolgáló lemez alumíniumból
1 tető üvegszállal erősített poliészterből
1 ajtó dupla üvegszállal erősített poliészterből
Hozzáférés
Hozzáférési pontok: Alul, Elöl
Levehető részek: Ajtó zsanérokkal, Tető rögzítőelemekkel, Kábelbevezetésre szolgáló lemez rögzítőelemekkel
Környezeti jellemzők és védelem
Védettségi fokozat: IP55 az IEC 60529 szerint
Ütésállóság: IK10 az IEC 62262 szerint (sima ajtó)
Mechanikai szilárdság: Vandálbiztos az EN/IEC 61439-5 2010-es verziója szerint
Tűzállóság: 960 °C az IEC 62208 szerint
Üzemi hőmérséklet-tartomány: -45...80 °C az IEC 61969-3 class 1 szerint
Tárolási hőmérséklet-tartomány: -25...40 °C
Korrózióállóság: 90...100 % az ISO 12944 C4H szerint
Hőkezelési opciók
Ventilátor: 1500 W maximum 60 dB zajszint mellett
Külső hűtéssel: 4000 W
Természetes hűtéssel: 1008 W -25 °C-on
Természetes hűtéssel: 441 W 20 °C-on
Természetes hűtéssel: 189 W 40 °C-on
Hűtési architektúra szerint: 1500 W
Szabványok és tanúsítványok
Elektromos szigetelési osztály: II. osztály az IEC 61439-1 2011 szerint
Tanúsítványok:
UL az UL 508 A 2007 szerint
Bureau Veritas az IEC 61969-3 2011 szerint
Bureau Veritas az IEC 61439-5 2010 szerint
DEKRA az IEC 62208 2011 szerint
