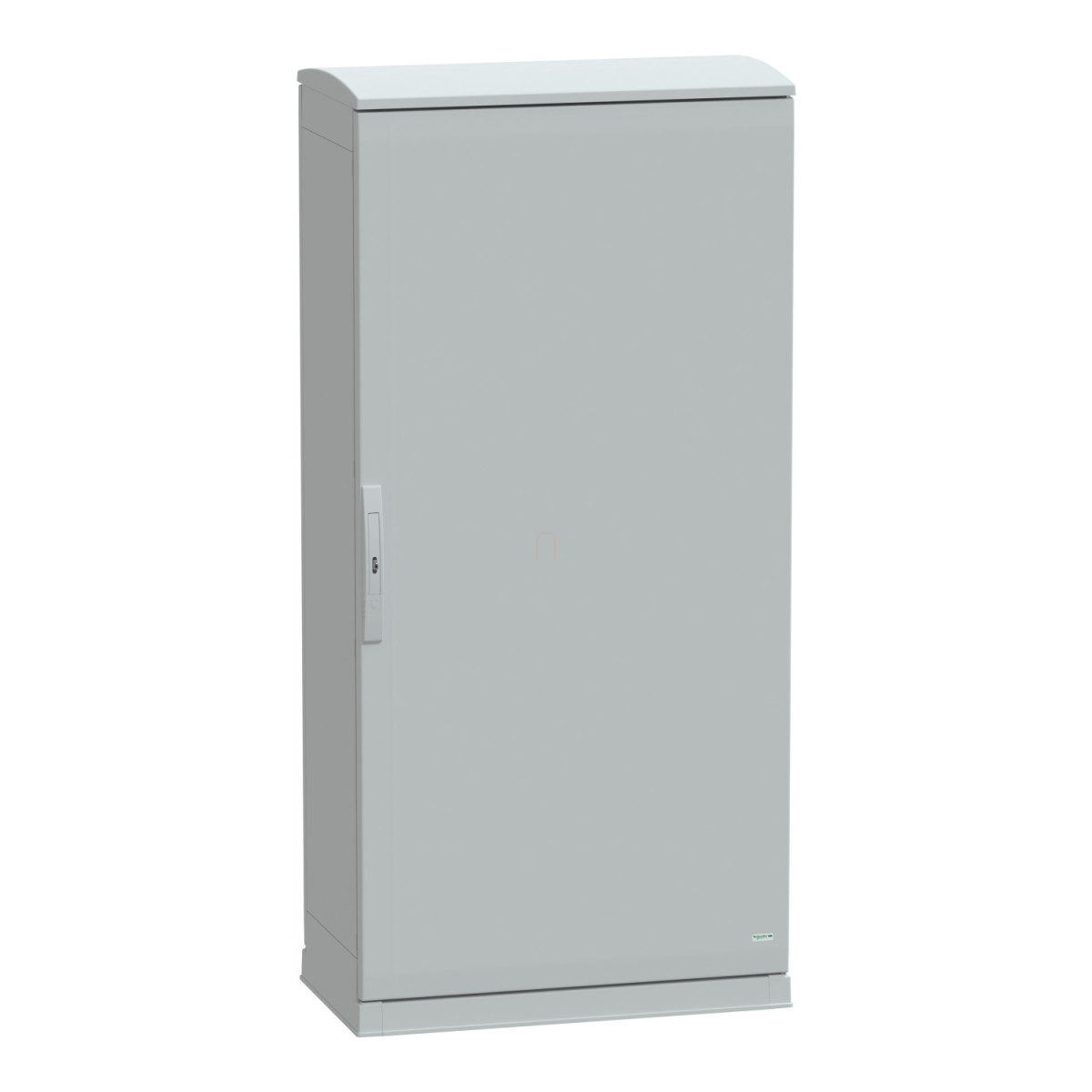

A Schneider Electric PanelSeT termékcsaládba tartozó PHD NSYPHDZT1574P típusú kültéri nehéz igénybevételre tervezett elosztószekrény kiváló választás ipari és közterületi alkalmazásokhoz, ahol a fokozott védelem elengedhetetlen. Ez a padlón álló, IP55 védettségi fokozatú szekrény megbízható védelmet nyújt a benne elhelyezett elektromos és elektronikus berendezéseknek még a legzordabb környezeti körülmények között is.
A NSYPHDZT1574P szekrény 1593 mm magas (tetővel együtt), 750 mm széles és 420 mm mély, amely ideális méret a legtöbb közép- és nagyméretű ipari alkalmazáshoz. A szekrény teste üvegszállal kétszeresen erősített poliészterből készül, ami kivételes mechanikai szilárdságot és kiemelkedő korrózióállóságot biztosít. A szekrény IK10-es besorolása garantálja a vandálbiztosságot az EN/IEC 61439-5 szabvány szerint, így tökéletes választás közterületi és védtelen ipari környezetben történő telepítéshez. A termék Class II elektromos szigetelési osztályba tartozik, ami fokozott biztonságot jelent.
A PHD szekrény extrém hőmérsékleti körülmények között is megbízhatóan működik, hiszen -45°C és +80°C közötti működési hőmérséklet-tartományban használható az IEC 61969-3 class 1 szabvány szerint. A szekrény kiemelkedő környezeti ellenállóképességgel rendelkezik: ellenáll az 1120 W/m² napsugárzásnak, a 180 km/h szélsebességnek, az UV-sugárzás károsító hatásainak, valamint a jég- és dérképződésnek is. A 90-100% korrózióállóság az ISO 12944 C4H szabvány szerint biztosított. A tűzállósági besorolása 960°C az IEC 62208 szabványnak megfelelően, ami kiemelkedő biztonságot jelent tűzveszélyes környezetben is. A termék számos nemzetközi tanúsítvánnyal rendelkezik, többek között UL 508 A, IEC 61969-3, IEC 61439-5 és IEC 62208 szabványoknak megfelelő minősítésekkel.
A NSYPHDZT1574P szekrény egyajtós kivitelben készül, az ajtó sík felületű, nincs rajta ablak vagy egyéb nyílás. Az ajtó kétpontos zárszerkezettel, 1242E kulcsos fogantyúval és lakattal is zárható, ami fokozott biztonságot nyújt illetéktelen hozzáférés ellen. Az ajtó jobbra vagy balra nyitható, nyitási szöge 120°. A termék alaptartozékai közé tartozik egy acélból készült, korrózióálló bevonattal ellátott ajtótartó, egy A4 formátumú műanyag dokumentumtartó zseb, egy alumínium kábelbevezető lemez és egy üvegszállal erősített poliészter tető. A szekrény maximális teherbírása 500 kg, ami lehetővé teszi nehéz berendezések biztonságos elhelyezését is.
A termék hőmenedzsment lehetőségei széles skálán mozognak: természetes szellőzéssel 1008 W -25°C-on, 441 W 20°C-on és 189 W 40°C-on. Ventilátor használatával 1500 W hűtési teljesítmény érhető el maximum 60 dB zajszint mellett, míg külső hűtéssel akár 4000 W is elérhető. Ez lehetővé teszi, hogy a NSYPHDZT1574P szekrényt olyan alkalmazásokban is használhassuk, ahol jelentős hőtermelésű berendezéseket kell elhelyezni.
Schneider Electric Outdoor heavy duty - NSYPHDZT1574P -Thalassa PHD kültéri szekrény műszaki adatok
Fő jellemzők
Termékcsalád: PanelSeT
Terméksorozat: PHD
Alkalmazás: Kültéri, nehéz igénybevételre
Tanúsítványok: UL 508 A 2007, Bureau Veritas IEC 61969-3 2011, Bureau Veritas IEC 61439-5 2010, DEKRA IEC 62208 2011
Szekrénytípus: Többcélú
Kategória: Ipari szekrény
Verzió: PHDZT
Méretek
Magasság tetővel: 1593 mm
Tető magassága: 38 mm
Szélesség: 750 mm
Mélység: 420 mm
Szerkezeti jellemzők
Szerelési mód: Padlón álló
Összetétel: 1 db üvegszállal duplán erősített poliészter test, 1 db korrózióálló bevonattal ellátott acél ajtótartó, 1 db műanyag A4 dokumentumtartó, 1 db alumínium kábelbevezető lemez, 1 db üvegszállal erősített poliészter tető, 1 db üvegszállal duplán erősített poliészter ajtó
Test típusa: Zárt, összeszerelt
Ajtó típusa: Sík
Ajtók száma: 1
Ajtónyitás iránya: Jobbra vagy balra (120°)
Zár típusa: 2 pontos zár, fogantyú 1242E kulcsos zárral és lakattal
Hozzáférhetőség: Elől, alul
Maximális teherbírás: 500 kg
Eltávolítható részek: Ajtó csuklópántokkal, tető rögzítőelemekkel, kábelbevezető lemez rögzítőelemekkel
Anyag: Üvegszállal duplán erősített poliészter
Szín: Szürke (RAL 7035)
Szabványok és megfelelőségek
Szabványok: IEC 61439-5, IEC 62208, UL 508 A, IEC 61969-3
Elektromos szigetelési osztály: II. osztály az IEC 61439-1 2011 szerint
Környezeti jellemzők
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK védettségi fokozat: IK10 az IEC 62262 szerint (sík ajtó)
Mechanikai ellenállás: Vandálbiztos az EN/IEC 61439-5 2010 verzió szerint
Tűzállóság: 960°C az IEC 62208 szerint
Működési hőmérséklet-tartomány: -45...80°C az IEC 61969-3 class 1 szerint
Tárolási hőmérséklet-tartomány: -25...40°C
Korrózióállóság: 90...100% az ISO 12944 C4H szerint
Hőmenedzsment
Hőmenedzsment lehetőségek: Ventilátor: 1500 W maximum 60 dB zajszint mellett, külső hűtéssel 4000 W, természetes: 1008 W -25°C-on, 441 W 20°C-on, 189 W 40°C-on
