A Schneider Electric PanelSeT PHD outdoor heavy duty kültéri szekrény termékcsaládja kiemelkedő védelmet nyújt a legzordabb környezeti feltételek mellett is. Az NSYPHDZT15126P típusszámú kültéri szekrény kifejezetten olyan alkalmazásokhoz lett tervezve, ahol a megbízhatóság és a tartósság elengedhetetlen. A robusztus, kettős üvegszál-erősítésű poliészter konstrukció biztosítja a hosszú élettartamot és a kiváló mechanikai szilárdságot.
A PanelSeT PHD kültéri szekrény 1593 mm magas (tetővel együtt), 1250 mm széles és 620 mm mély. IP55-ös védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, ami kiváló védelmet biztosít por és vízsugarak ellen. Ezen felül IK10-es ütésállósága (az IEC 62262 szerint) maximális védelmet nyújt a külső mechanikai behatásokkal szemben. A szekrény vandálbiztos kialakítású is, megfelelve az EN/IEC 61439-5 (2010-es verzió) szabványnak. A termék Class II elektromos szigetelési osztályba tartozik az IEC 61439-1 2011 szabvány szerint.

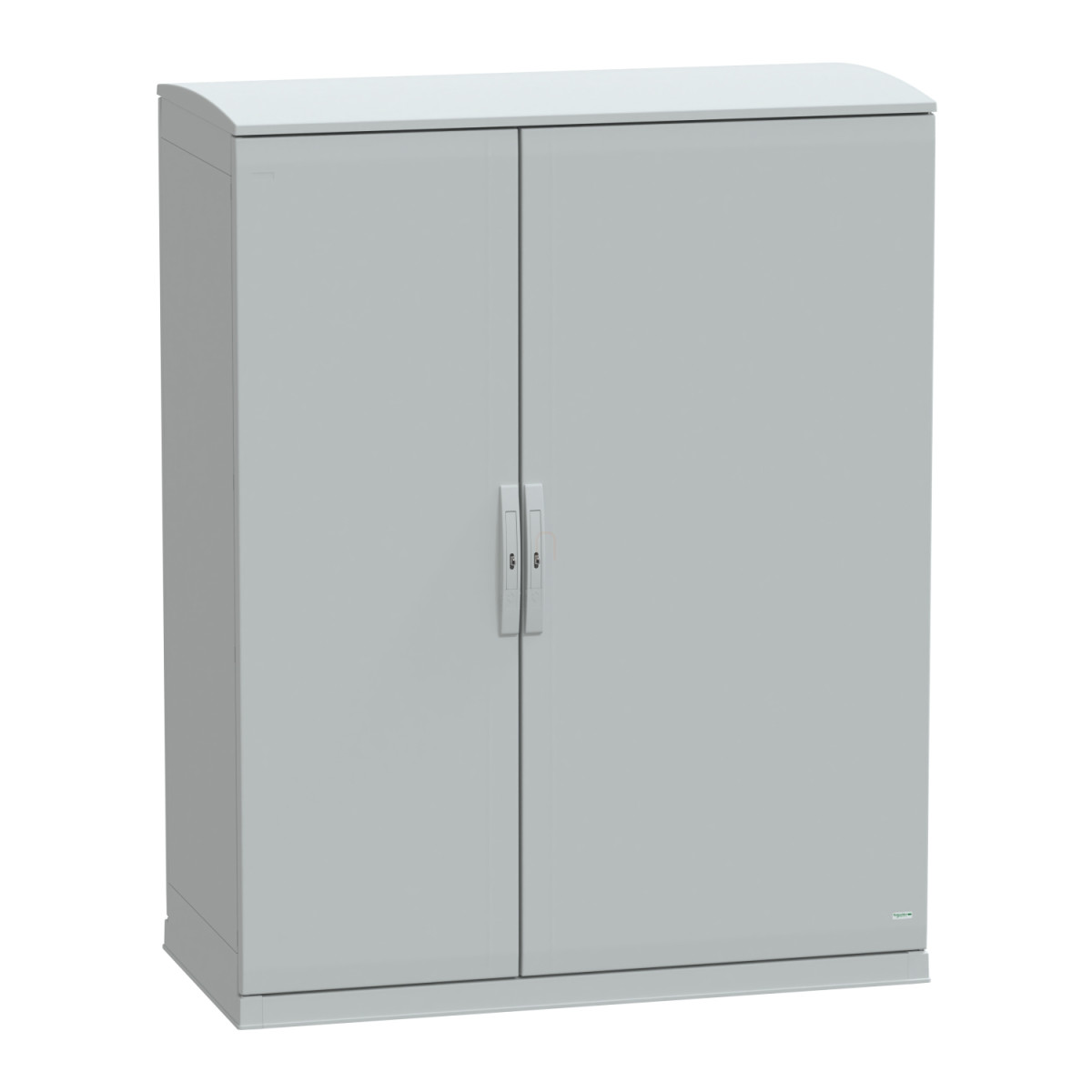

Az NSYPHDZT15126P modell két sima ajtóval rendelkezik, melyek jobbra és balra nyithatók 120°-os szögben. A szekrény 4 pontos zárórendszerrel, 1242E kulccsal zárható fogantyúval és lakattal is ellátható. A szekrény aljáról és elölről is hozzáférhető, ami megkönnyíti a szerelést és karbantartást. Szürke színben (RAL 7035) készül, ami praktikus választás kültéri alkalmazásokhoz. A szekrény padlóra szerelhető, és maximum 500 kg-os emelési terheléssel bírja, ami sokoldalú felhasználást tesz lehetővé.
A Schneider Electric PanelSeT PHD szekrény rendkívüli környezeti ellenállással rendelkezik: -45°C és +80°C közötti működési hőmérséklettartományban használható az IEC 61969-3 class 1 szabvány szerint, ami szélsőséges időjárási viszonyok között is megbízható működést biztosít. Kiemelkedő korrózióállóságot kínál (90-100% az ISO 12944 C4H szerint), valamint ellenáll a napsugaraknak (1120 W/m²-ig), az UV-sugárzásnak, a jégképződésnek, és akár 180 km/h erősségű szélnek is. Tűzállósági mutatója 960 °C az IEC 62208 szabvány szerint. Különböző hőkezelési megoldásokkal is kiegészíthető: ventilátorral (1500 W, maximum 60 dB zajszinttel), külső hűtéssel (4000 W), valamint természetes hűtéssel (környezeti hőmérséklettől függően 275 W és 1468 W között).
A Schneider Electric NSYPHDZT15126P szekrény számos tanúsítvánnyal rendelkezik, többek között UL 508 A 2007, IEC 61969-3 2011, IEC 61439-5 2010 és IEC 62208 2011 megfelelőségi tanúsítványokkal, amelyeket olyan neves szervezetek igazolnak, mint a Bureau Veritas és a DEKRA. A szekrény egy komplett, sokoldalú megoldás, amely tartalmaz egy üvegszálas erősítésű poliészter testet, két ugyanilyen anyagú ajtót, egy A4-es formátumú műanyag dokumentumtartót, egy üvegszálas erősítésű poliészter tetőt, két alumínium kábelbevezető lemezt, és két korrózióálló bevonattal ellátott acél ajtórögzítőt.
Schneider Electric Outdoor heavy duty - NSYPHDZT15126P -Thalassa PHD kültéri szekrény műszaki adatok
Általános jellemzők
Terméktípus: PanelSeT PHD outdoor heavy duty
Felhasználási terület: Kültéri nehéz igénybevételre
Cikkszám: NSYPHDZT15126P
Szekrénytípus: Többcélú
Verzió: PHDZT
Méretek
Szekrény magassága tetővel: 1593 mm
Tető magassága: 38 mm
Szekrény szélessége: 1250 mm
Szekrény mélysége: 620 mm
Szerelés és felépítés
Szerelési mód: Padlóra állítható
Eszköz összetétel:
- 1 test kettős üvegszál-erősítésű poliészterből
- 2 ajtó kettős üvegszál-erősítésű poliészterből, egymás mellett
- 1 műanyag dokumentumtartó A4 formátumban
- 1 tető üvegszál-erősítésű poliészterből
- 2 alumínium kábelbevezető lemez
- 2 korrózióálló bevonattal ellátott acél ajtórögzítő
Test típus: Zárt, összeszerelt test
Ajtó típus: Sima
Ajtók száma: 2 ajtó
Ajtónyitási oldal: Jobbra és balra (120°)
Zár típus: 4 pontos zár, fogantyú 1242E kulcsos zárral és lakattal ellátható ajtó
Hozzáférhetőség: Alulról és elölről
Maximum emelési terhelés: 500 kg
Eltávolítható részek: Ajtók zsanérokkal, tető rögzítőelemekkel, kábelbevezető lemezek rögzítőelemekkel
Anyag: Kettős üvegszál-erősítésű poliészter
Szín: Szürke (RAL 7035)
Tanúsítványok és szabványok
Tanúsítványok:
- UL (UL 508 A 2007)
- Bureau Veritas (IEC 61969-3 2011)
- Bureau Veritas (IEC 61439-5 2010)
- DEKRA (IEC 62208 2011)
Elektromos szigetelési osztály: Class II az IEC 61439-1 2011 szerint
Környezeti tulajdonságok
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK ütésállóság: IK10 az IEC 62262 szerint (sima ajtóval)
Mechanikai szilárdság: Vandálbiztos az EN/IEC 61439-5 2010-es verziója szerint
Tűzállóság: 960°C az IEC 62208 szerint
Üzemi környezeti hőmérséklet: -45...+80°C az IEC 61969-3 class 1 szerint
Tárolási környezeti hőmérséklet: -25...+40°C
Korrózióállóság: 90...100% az ISO 12944 C4H szerint
Környezeti ellenálló képesség:
- Napsugárzás: class 1, max. 1120 W/m² az IEC 61969-3:2011 szerint
- Szélállóság: class 1, max. 180 km/h az IEC 61969-3:2011 szerint
- UV degradációs teszt: class 1 az ISO 4892-2:2013 szerint
- Jég- és fagyképződés: class 1 az IEC 61969-3:2011 szerint
- Fauna és flóra ellenállás: class 1 az IEC 61969-3:2011 szerint
Hőkezelési opciók
Ventilátorral: 1500 W maximum 60 dB zajszinttel
Külső hűtéssel: 4000 W
Természetes hűtéssel:
- 1468 W -25°C-on
- 642 W 20°C-on
- 275 W 40°C-on
Hűtési architektúra szerint: 1500 W
