A Schneider Electric PanelSeT PHD outdoor heavy duty termékcsaládba tartozó NSYPHDZT15124P kültéri szekrény kiváló megoldást kínál a zordon környezetben való biztonságos elektromos szerelvényezéshez. Ez a rendkívül robosztus, IP55 védettségi szinttel rendelkező szekrényrendszer ideálisan alkalmazható olyan helyszíneken, ahol a berendezéseket meg kell védeni a szélsőséges környezeti hatásoktól.

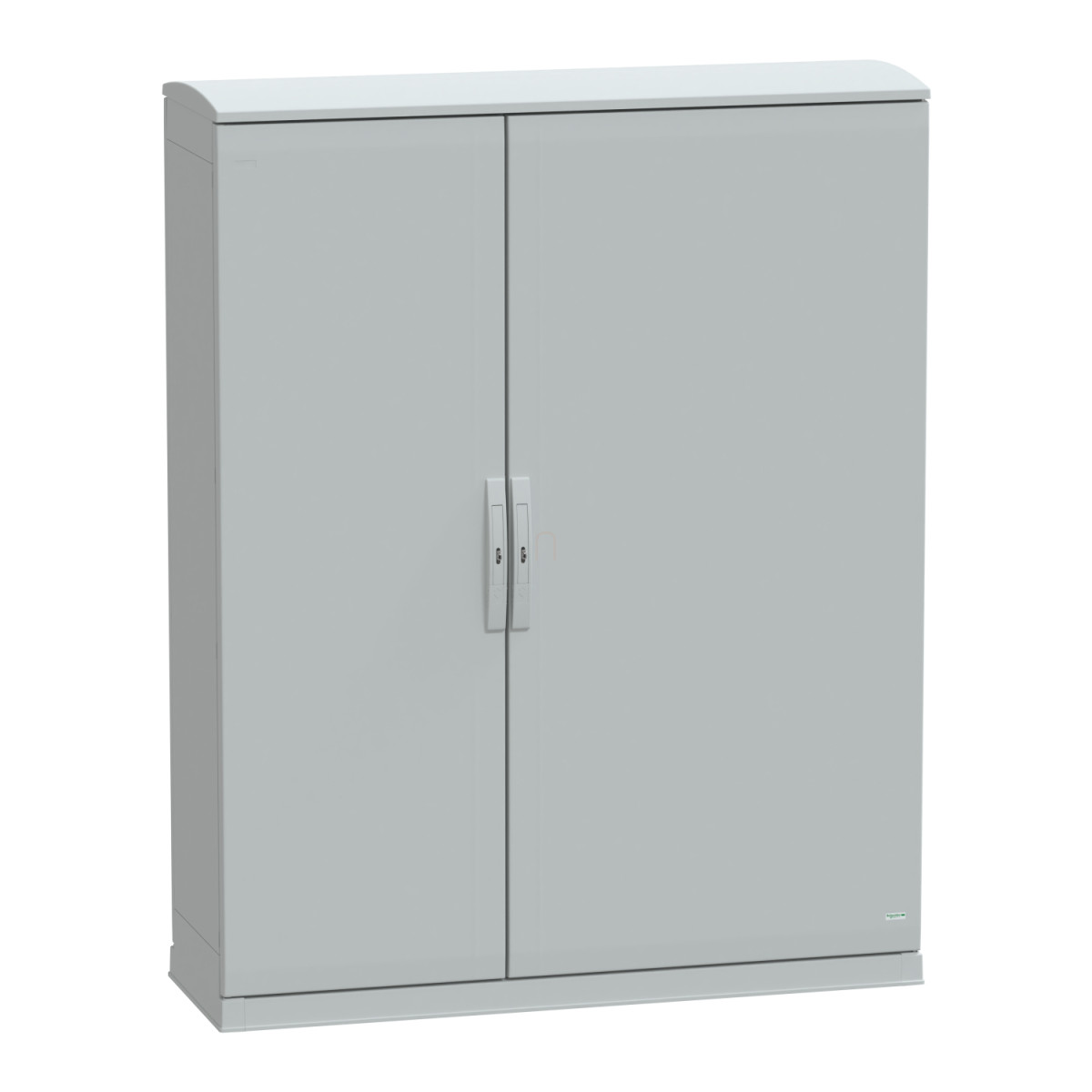

A NSYPHDZT15124P két ajtós, poliészter-üvegszál erősítésű kivitelben készült, amely kivételes mechanikai és kémiai ellenállóképességet biztosít. A szekrény pontos méretei: 1593 mm magasság (tetővel együtt), 1250 mm szélesség és 420 mm mélység. A termék tervezése során kiemelt figyelmet fordítottak a kültéri alkalmazhatóságra, amit több nemzetközi tanúsítvány is igazol, többek között megfelel az UL 508 A 2007, IEC 61969-3 2011, IEC 61439-5 2010 és IEC 62208 2011 szabványoknak. A szekrény II-es érintésvédelmi osztályú az IEC 61439-1 2011 szabvány szerint, ami fokozott elektromos biztonságot garantál.
A PanelSeT PHD szekrény kiemelkedő környezeti ellenálló képességgel rendelkezik. Üzemi hőmérséklet-tartománya -45°C és +80°C között mozog az IEC 61969-3 class 1 szabványnak megfelelően, így extrém hideg és meleg környezetben is megbízhatóan működik. Az IK10 fokozatú mechanikai védettség kiváló vandálbiztosságot nyújt, míg a 960°C-os tűzállóság az IEC 62208 szabvány szerint további biztonságot jelent. A szekrény ellenáll a napsugárzásnak (1120 W/m²-ig), a szélterhelésnek (180 km/h-ig), az ultraibolya sugárzásnak, a jég- és zúzmaraképződésnek, valamint a különböző biológiai hatásoknak is. Korrózióállósága 90-100% közötti az ISO 12944 C4H szabvány szerint, ami hosszú élettartamot biztosít még agresszív környezetben is.
Schneider Electric Outdoor heavy duty - NSYPHDZT15124P -Thalassa PHD kültéri szekrény műszaki adatok
Általános adatok
Termékcsalád: PanelSeT
Terméktípus: PHD
Alkalmazás: Kültéri heavy duty
Verzió: PHDZT
Kategória: Kültéri szekrény
Típus: Többcélú
Tanúsítványok
UL 508 A 2007
Bureau Veritas IEC 61969-3 2011
Bureau Veritas IEC 61439-5 2010
DEKRA IEC 62208 2011
Érintésvédelmi osztály: II-es osztály IEC 61439-1 2011 szerint
Méretek és felépítés
Magasság tetővel együtt: 1593 mm
Tető magassága: 38 mm
Szélesség: 1250 mm
Mélység: 420 mm
Szerelési mód: Padlón álló
Összeállítás:
- 1 test kettős üvegszál erősítésű poliészterből
- 2 ajtó kettős üvegszál erősítésű poliészterből egymás mellett
- 1 dokumentumtartó zseb műanyagból A4 formátumban
- 1 tető üvegszál erősítésű poliészterből
- 2 kábelbevezető lemez alumíniumból
- 2 ajtórögzítő acélból korrózióvédő bevonattal
Ajtók és hozzáférés
Test típusa: Zárt, szerelt test
Ajtó típusa: Sima
Ajtók száma: 2 ajtó
Ajtó nyitási iránya: Jobb és bal (120°)
Zár típusa: 4 pontos zár, fogantyú 1242E kulcsos zárral és lakattal
Hozzáférési pontok: Alul, elöl
Eltávolítható részek: Ajtó zsanérokkal, tető rögzítőelemekkel, kábelbevezető lemez rögzítőelemekkel
Anyagok és szín
Anyag: Kettős üvegszál erősítésű poliészter
Szín: Szürke (RAL 7035)
Terhelhetőség és védettség
Maximális emelési terhelés: 500 kg
IP védettség: IP55 az IEC 60529 szerint
IK védettség: IK10 az IEC 62262 szerint (sima ajtóval)
Mechanikai robusztusság: Vandálbiztos az EN/IEC 61439-5 2010 verzió szerint
Tűzállóság: 960°C az IEC 62208 szerint
Környezeti paraméterek
Üzemi hőmérséklet-tartomány: -45...+80°C az IEC 61969-3 class 1 szerint
Tárolási hőmérséklet-tartomány: -25...+40°C
Korrózióállóság: 90...100% az ISO 12944 C4H szerint
Környezeti ellenállás
Napsugárzás: class 1, 1120 W/m²-ig az IEC 61969-3:2011 szerint
Szélterhelés: class 1, 180 km/h-ig az IEC 61969-3:2011 szerint
UV degradáció teszt: class 1 az ISO 4892-2:2013 szerint
Jég- és zúzmaraképződés: class 1 az IEC 61969-3:2011 szerint
Fauna és flóra ellenállás: class 1 az IEC 61969-3:2011 szerint
Hőmenedzsment opciók
Ventilátor: 1500 W maximum 60 dB zajszintig
Külső hűtéssel: 4000 W
Természetes: 1468 W -25°C-on
Természetes: 642 W 20°C-on
Természetes: 275 W 40°C-on
Hűtési architektúra szerint: 1500 W
