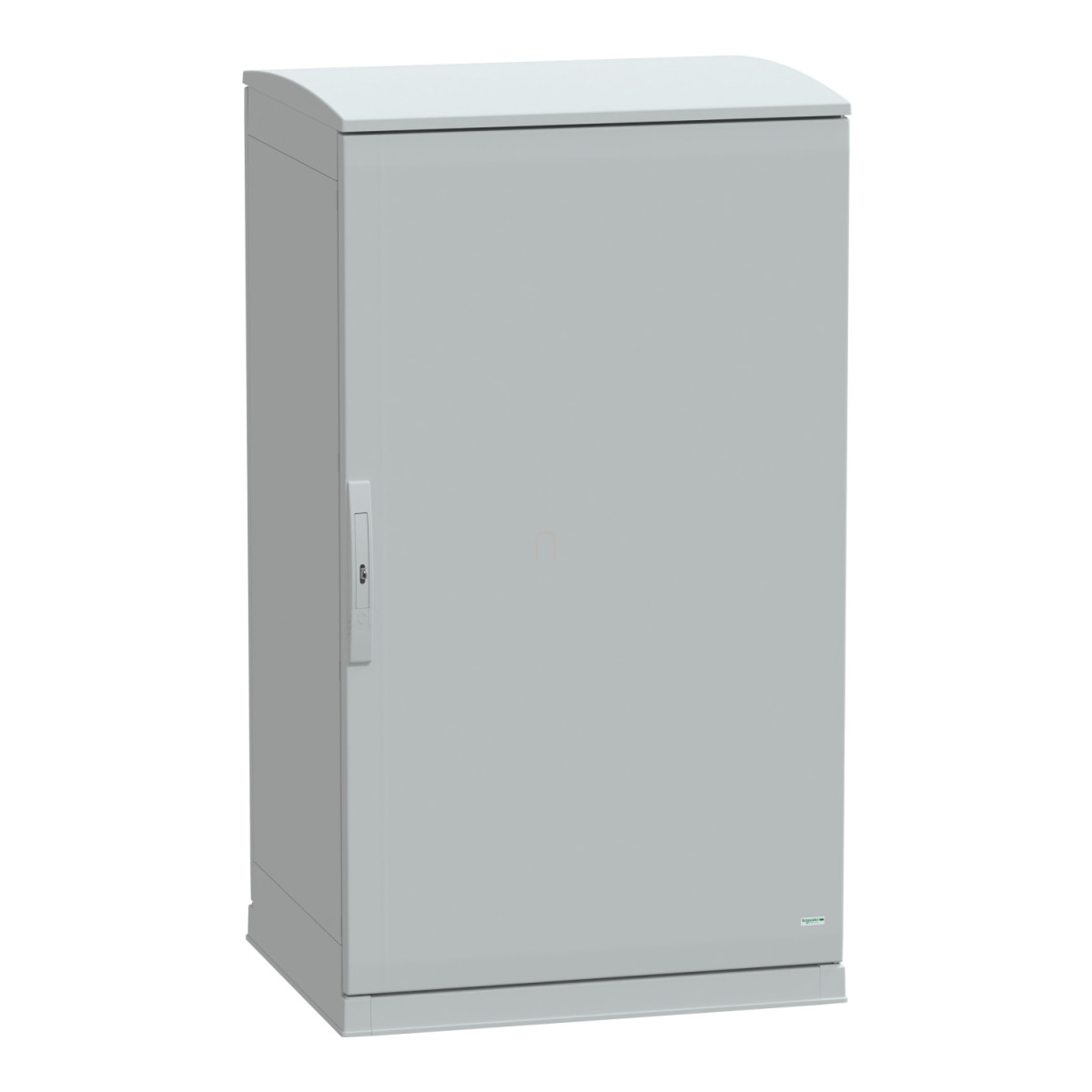

A Schneider Electric PanelSeT PHD sorozatú NSYPHDZT1276P típusú kültéri szekrénye egy kiváló minőségű, kettős üvegszállal erősített poliészterből készült, amely kifejezetten a kültéri, extrém körülmények közötti alkalmazásokra lett tervezve. Ez a nagy teherbírású (heavy duty) burkolat IP55 védettségi fokozattal rendelkezik, amely hatékony védelmet nyújt por és víz behatolása ellen, míg az IK10 ütésállósági besorolás kimagasló mechanikai védelmet biztosít a rongálásokkal szemben is.
A NSYPHDZT1276P szekrény impozáns 1343 mm-es magassággal (tetővel együtt), 750 mm-es szélességgel és 620 mm-es mélységgel rendelkezik, amely tágas belső teret biztosít az elektromos berendezések számára. A szekrény padlóra szerelhető kivitelben készül, és akár 500 kg terhelést is elbír. A termék egy sima kivitelű ajtóval van felszerelve, amely mind jobb, mind bal oldalra nyitható 120°-os nyitási szöggel. A biztonságot a 2 pontos zárszerkezet, az 1242E kulcsos fogantyú és a lakattal való lezárás lehetősége garantálja.
A szekrény összetétele rendkívül komplex és átgondolt: 1 test kettős üvegszállal erősített poliészterből, 1 ajtórögzítő korrózióálló bevonattal ellátott acélból, 1 dokumentum zseb műanyagból A4 formátumban, 1 kábelbevezető lemez alumíniumból, 1 tető üvegszállal erősített poliészterből, valamint 1 ajtó kettős üvegszállal erősített poliészterből. A komponensek eltávolíthatóak: az ajtó a zsanérokkal, a tető és a kábelbevezető lemez rögzítőelemekkel. Az IP55 védettség mellett a termék II. osztályú elektromos szigeteléssel rendelkezik az IEC 61439-1 2011 szabvány szerint.
A NSYPHDZT1276P szekrény kiemelkedő környezeti ellenállóképességgel bír: -45°C és +80°C közötti működési hőmérséklet-tartománnyal rendelkezik az IEC 61969-3 class 1 szerint, kiváló korrózióállósággal bír (90-100% az ISO 12944 C4H szerint), valamint ellenáll az UV sugárzásnak, a jégképződésnek és a fagynak is. A tűzállósági képessége 960°C az IEC 62208 szabvány szerint. A termék vandálbiztos kialakítású az EN/IEC 61439-5 2010 verzió szerint.
A hőkezelési lehetőségek sokrétűek: ventilátorral 1500 W maximum 60 dB zajszint mellett, külső hűtéssel 4000 W, természetes hűtéssel 860 W -25°C-on, 376 W 20°C-on, 161 W 40°C-on, vagy a hűtési architektúrának megfelelően 1500 W. A termék megfelelő tanúsítványokkal rendelkezik, beleértve az UL 508 A 2007, IEC 61969-3 2011, IEC 61439-5 2010 és az IEC 62208 2011 szabványokat, amelyek a Bureau Veritas és a DEKRA által igazoltak.
Schneider Electric Outdoor heavy duty - NSYPHDZT1276P -Thalassa PHD kültéri szekrény 1500x750x620mm teli ajtó műszaki adatok
Fő jellemzők
Termékcsalád: PanelSeT
Termék: PHD
Alkalmazás: Kültéri nagy teherbírású
Tanúsítványok: UL az UL 508 A 2007 szerint, Bureau Veritas az IEC 61969-3 2011 szerint, Bureau Veritas az IEC 61439-5 2010 szerint, DEKRA az IEC 62208 2011 szerint
Szekrény típusa: Többcélú
Kategória: Alkalmas burkolat
Verzió: PHDZT
Méretek
Szekrény magassága tetővel: 1343 mm
Tető magassága: 38 mm
Szekrény szélessége: 750 mm
Szekrény mélysége: 620 mm
Szekrény szerelés: Padlóra állítható
Összetétel és anyagok
Eszköz összetétele: 1 test kettős üvegszállal erősített poliészterből, 1 ajtórögzítő korrózióálló bevonatú acélból, 1 dokumentum zseb műanyagból A4 formátumban, 1 kábelbevezető lemez alumíniumból, 1 tető üvegszállal erősített poliészterből, 1 ajtó kettős üvegszállal erősített poliészterből
Test típusa: Zárt, összeállított test
Ajtó típusa: Sima
Ajtók száma: 1 ajtó
Ajtónyitási irány: Jobb vagy bal (120°)
Zárás típusa: 2 pontos zár, fogantyú 1242E kulcsos zárral és lakattal
Hozzáférés az üzemeltetéshez: Elölről, Alulról
Maximális emelési terhelés: 500 kg
Eltávolítható részek: Ajtó zsanérokkal, Tető rögzítőelemmel, Kábelbevezető lemez rögzítőelemmel
Anyag: Kettős üvegszállal erősített poliészter
Szín: Szürke (RAL 7035)
Szabványok és elektromos adatok
Szabványok: IEC 62208, IEC 61439-5, UL 508 A, IEC 61969-3
Elektromos szigetelési osztály: II. osztály az IEC 61439-1 2011 szerint
Környezeti jellemzők
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK védettségi fokozat: IK10 az IEC 62262 szerint (sima ajtó)
Mechanikai robusztusság: Vandálbiztos az EN/IEC 61439-5 2010 verzió szerint
Tűzállóság: 960°C az IEC 62208 szerint
Működési környezeti hőmérséklet: -45...80°C az IEC 61969-3 class 1 szerint
Tárolási környezeti hőmérséklet: -25...40°C
Korrózióállóság: 90...100% az ISO 12944 C4H szerint
Környezeti ellenállóképesség
Napsugárzás: class 1 1120 W/m²-ig az IEC 61969-3:2011 szerint
Környező levegő ellenállóképesség: class 1 180 km/h-ig az IEC 61969-3:2011 szerint
UV lebomlási teszt: class 1 az ISO 4892-2:2013 szerint
Jég- és fagyképződés: class 1 az IEC 61969-3:2011 szerint
Fauna és flóra ellenállóképesség: class 1 az IEC 61969-3:2011 szerint
Hőkezelési lehetőségek
Ventillátor: 1500 W maximum 60 dB zajszint mellett
Külső hűtéssel: 4000 W
Természetes: 860 W -25°C-on
Természetes: 376 W 20°C-on
Természetes: 161 W 40°C-on
Hűtési architektúra szerint: 1500 W
