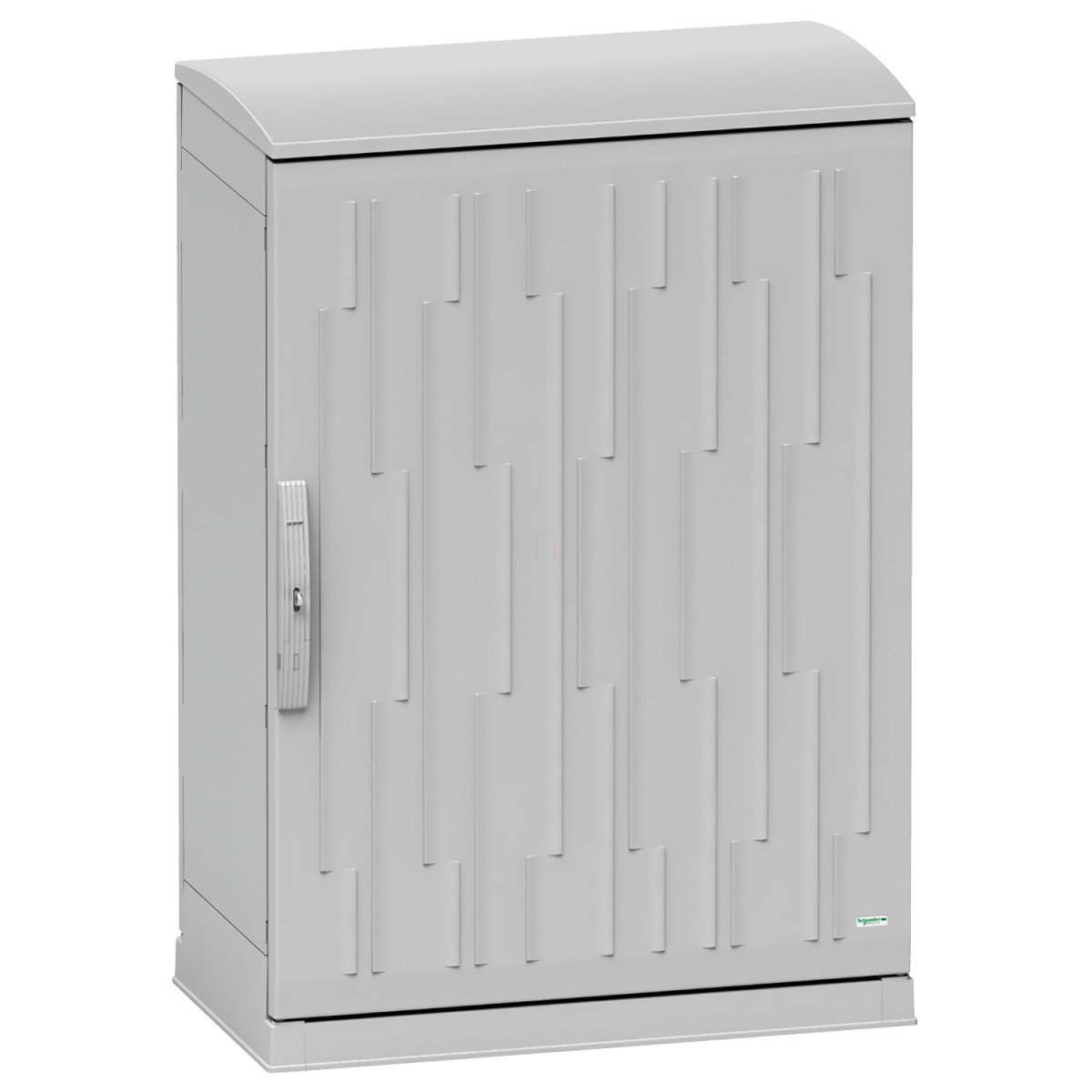

A Schneider Electric PanelSeT PHD termékcsaládba tartozó NSYPHDZT1276 típusú kültéri szekrény egy kiemelkedően robusztus, nagy teljesítményű, sokoldalúan alkalmazható villamosipari védőburkolat, amely különösen ellenálló a szélsőséges környezeti hatásokkal szemben. A polyészter alapanyag kettős üvegszál erősítésének köszönhetően kivételesen erős szerkezeti stabilitást és tartósságot biztosít, miközben megőrzi a könnyű kezelhetőséget és telepíthetőséget. Az IP55 védettségi fokozat garantálja a por és víz elleni magas szintű védelmet, míg az IK10 besorolás a mechanikai sérülésekkel szembeni kiemelkedő ellenállást biztosítja.
A NSYPHDZT1276 modell 1343 mm magasságú (tetővel együtt), 750 mm szélességű és 620 mm mélységű méretekkel rendelkezik, ami optimális belső teret biztosít az elektromos berendezések elhelyezéséhez. A padlón álló kivitel és a 500 kg teherbírás lehetővé teszi nagyobb méretű és tömegű komponensek biztonságos elhelyezését is. Az anti-posting kialakítású ajtó különleges védelmet nyújt a rongálás és illetéktelen hozzáférés ellen, amit tovább erősít a 2 pontos zárszerkezet, a 1242E kulcszár és a lakattal is kiegészíthető fogantyú. Az ajtó mindkét irányba (jobbra vagy balra) nyitható 120 fokos nyílásszöggel, ami megkönnyíti a telepítést és a hozzáférést.
A NSYPHDZT1276 szekrény kiemelkedő környezeti ellenállóképességgel rendelkezik: -45°C és +80°C közötti működési hőmérséklet-tartomány, 960 °C-os tűzállóság, vandálbiztos kialakítás, valamint a napsugárzás, szélsőséges időjárás és ultraibolya sugárzás elleni védelem. A szekrény Class II elektromos szigetelési osztállyal rendelkezik az IEC 61439-1 2011 szabvány szerint, ami további biztonságot nyújt. A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 62208, UL 508 A, IEC 61969-3 és IEC 61439-5 előírásait, továbbá rendelkezik Bureau Veritas és DEKRA tanúsítványokkal is, ami garantálja a minőséget és a megbízhatóságot a legigényesebb felhasználási területeken is. A szekrény korrózióállósága is kiemelkedő, az ISO 12944 C4H szabvány szerinti 90-100% ellenállást biztosít a korrozív környezetekben is.
Schneider Electric Outdoor heavy duty - NSYPHDZT1276 -Thalassa PHD kültéri szekrény műszaki adatok
Általános információk
Termékcsalád: PanelSeT
Terméktípus: PHD
Alkalmazás: Kültéri, nagy igénybevételre
Verzió: PHDZT
Kategória: Alkalmas burkolat
Szekrény típusa: Többcélú
Méretek
Magasság tetővel együtt: 1343 mm
Tető magassága: 38 mm
Szélesség: 750 mm
Mélység: 620 mm
Maximális teherbírás: 500 kg
Szerkezeti jellemzők
Szerelési mód: Padlón álló
Készülék összetétele:
- 1 test kettős üvegszál-erősítésű poliészterből
- 1 ajtótartó acélból korrózióálló bevonattal
- 1 dokumentumtartó zseb műanyagból, A4 formátum
- 1 kábelbevezetési lemez alumíniumból
- 1 tető üvegszál-erősítésű poliészterből
- 1 ajtó kettős üvegszál-erősítésű poliészterből
Test típusa: Zárt, szerelt test
Ajtó típusa: Anti-posting
Ajtók száma: 1 db
Ajtó nyitási iránya: Jobb vagy bal (120°)
Zár típusa: 2 pontos zár, fogantyú 1242E kulcsos zárral és lakattal
Hozzáférés a működtetéshez: Alul, Elöl
Levehető részek: Ajtó zsanérokkal, Tető rögzítőelemekkel, Kábelbevezetési lemez rögzítőelemekkel
Anyag: Kettős üvegszál-erősítésű poliészter
Szín: Szürke (RAL 7035)
Környezeti jellemzők
Védettségi fokozat: IP55 az IEC 60529 szerint
Ütésállóság: IK10 az IEC 62262 szerint (tömör ajtó)
Mechanikai robosztusság: Vandálbiztos az EN/IEC 61439-5 2010 verzió szerint
Tűzállóság: 960 °C az IEC 62208 szerint
Üzemi környezeti hőmérséklet: -45...80 °C az IEC 61969-3 class 1 szerint
Tárolási környezeti hőmérséklet: -25...40 °C
Korrózióállóság: 90...100 % az ISO 12944 C4H szerint
Elektromos jellemzők
Elektromos szigetelési osztály: II. osztály az IEC 61439-1 2011 szerint
Hőmenedzsment opciók
Ventilátoros: 1500 W, maximum 60 dB zajszinttel
Külső hűtéssel: 4000 W
Természetes hűtés:
- 860 W -25 °C-on
- 376 W 20 °C-on
- 161 W 40 °C-on
Hűtési architektúra szerint: 1500 W
Tanúsítványok
Szabványok: IEC 62208, UL 508 A, IEC 61969-3, IEC 61439-5
Tanúsítások: UL megfelel az UL 508 A 2007-nek, Bureau Veritas megfelel az IEC 61969-3 2011-nek, Bureau Veritas megfelel az IEC 61439-5 2010-nek, DEKRA megfelel az IEC 62208 2011-nek
