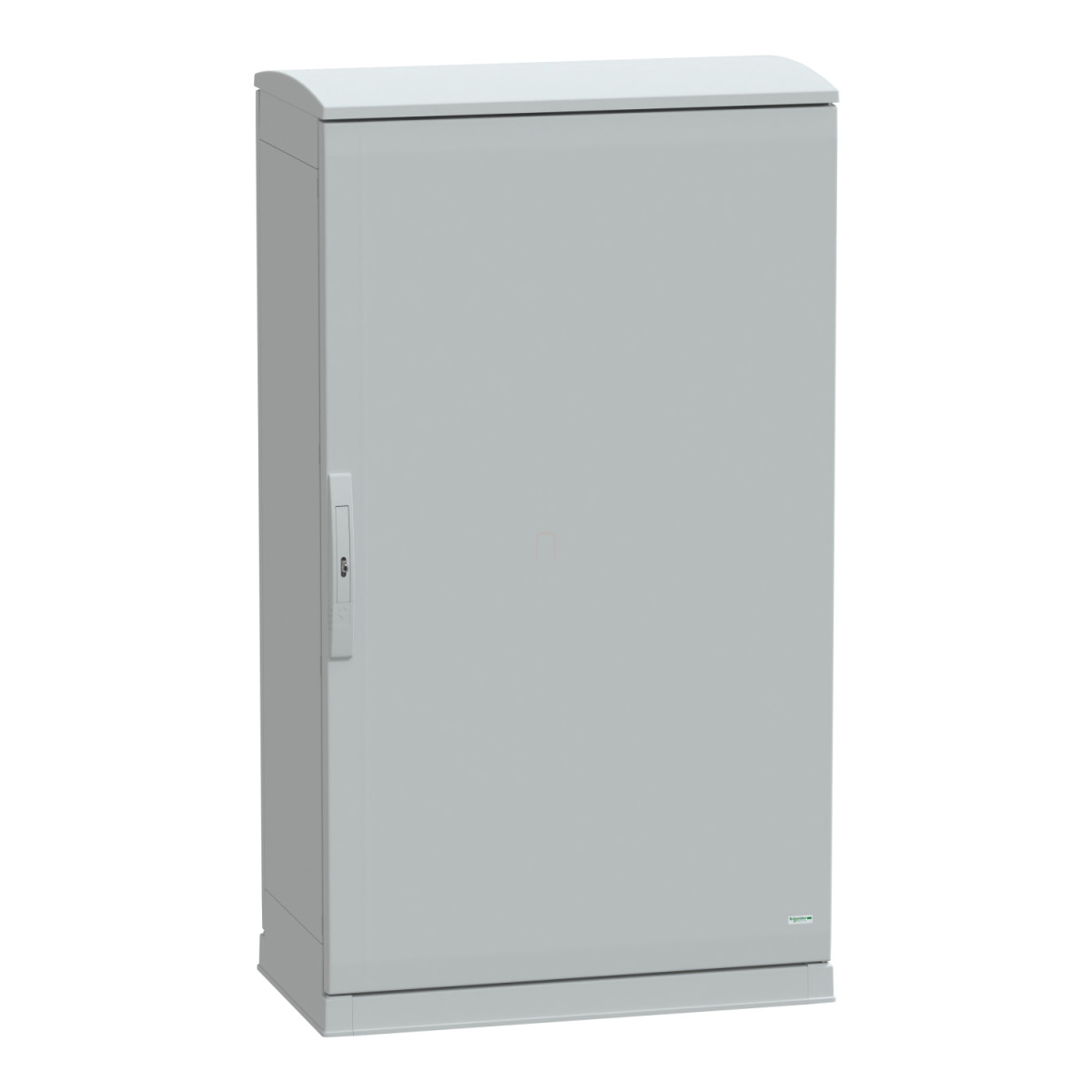

A Schneider Electric NSYPHDZT1274P típusú Thalassa PHD kültéri szekrénye kifejezetten ipari környezetbe tervezett, nagy teherbírású, padlón álló kivitelű villamos elosztószekrény. Ez a robusztus, multifunkciós kültéri burkolat kiváló védelmet nyújt a berendezéseknek a legzordabb környezeti feltételek között is, miközben megőrzi a könnyű hozzáférhetőséget és a praktikus kezelhetőséget.
A Thalassa PHD szekrény 1343 mm magas (ebből 38 mm a tető magassága), 750 mm széles és 420 mm mély kialakítással rendelkezik. IP55-ös védettsége biztosítja a por és a vízsugár elleni védelmet, IK10-es ütésállósága pedig a rongálás elleni védelmet garantálja. A szekrény üveggel erősített, dupla rétegű poliészter anyagból készül, amely kivételes mechanikai szilárdságot és tartósságot biztosít. Ezt a minőséget számos tanúsítvány igazolja, beleértve az UL 508 A, IEC 61969-3, IEC 61439-5 és IEC 62208 szabványoknak való megfelelést.
A szekrény konstrukciója különösen alkalmas szélsőséges hőmérsékleti viszonyok között történő használatra, hiszen -45°C és +80°C közötti működési hőmérséklet-tartományban is megbízhatóan működik. Az ultraibolya sugárzással, jégképződéssel, korróziós hatásokkal szembeni ellenállása kiemelkedő, megfelelve az ISO 4892-2:2013 és ISO 12944 C4H szabványok szigorú követelményeinek. A vandálbiztos kialakítás és a 960°C-os tűzállóság tovább növeli az alkalmazási területek körét. Figyelemre méltó, hogy a szekrény Class II besorolású elektromos szigetelési osztállyal rendelkezik az IEC 61439-1 2011 szabvány szerint.
A Schneider Electric NSYPHDZT1274P típusú szekrény egy zárt, összeállított testből áll, amelyhez egy sima felületű ajtó tartozik. Az ajtó jobbra vagy balra nyitható 120°-ban, és kétpontos zárszerkezettel van ellátva, amely 1242E kulcsos zárral és lakattal is biztosítható. A szekrény összetételét tekintve tartalmaz egy testet dupla üvegszálerősítésű poliészterből, egy acél ajtótartót korrózióvédő bevonattal, egy A4 formátumú műanyag dokumentumtartót, egy alumínium kábelbevezető lemezt, egy üvegszálerősítésű poliészter tetőt, valamint egy dupla üvegszálerősítésű poliészter ajtót. A szekrény maximális emelési terhelése 500 kg, ami rendkívül robusztus szerkezetre utal.
A hőmenedzsment tekintetében a szekrény többféle opciót kínál: ventilátor használatával 1500 W hőteljesítményt képes elvezetni maximum 60 dB zajszinten, külső hűtéssel akár 4000 W-ot is, míg természetes szellőzéssel -25°C-on 860 W, 20°C-on 376 W, 40°C-on pedig 161 W hőteljesítményt tud elvezetni. A szekrény RAL 7035 szürke színű, amely jól illeszkedik az ipari környezetbe. A NSYPHDZT1274P a Schneider Electric PanelSeT termékkategóriájába tartozik, amely kifejezetten külső, nagy teherbírású alkalmazásokra lett kifejlesztve.
Thalassa PHD outdoor heavy duty műszaki adatok
Fő jellemzők
Terméktípus: PHD sorozatú kültéri, nagy teherbírású szekrény
Gyártó: Schneider Electric
Modell: NSYPHDZT1274P
Termékcsalád: PanelSeT
Verzió: PHDZT
Alkalmazás: Kültéri, nagy teherbírású
Méretek és fizikai jellemzők
Magasság tetővel együtt: 1343 mm
Tető magassága: 38 mm
Szélesség: 750 mm
Mélység: 420 mm
Szín: Szürke (RAL 7035)
Anyag: Dupla üvegszálerősítésű poliészter
Maximális emelési terhelés: 500 kg
Szerkezeti jellemzők
Test típusa: Zárt, összeszerelt test
Ajtó típusa: Sima
Ajtók száma: 1 ajtó
Ajtónyitás iránya: Jobbra vagy balra (120°)
Zár típusa: 2 pontos zár, 1242E kulcsos zárral és lakattal
Hozzáférhetőség: Alul és elöl
Leszerelhető részek: Ajtó (zsanérokon), tető (rögzítőelemmel), kábelbevezető lemez (rögzítőelemmel)
Eszköz összetétele
1 dupla üvegszálerősítésű poliészter test
1 korrózióvédő bevonatú acél ajtótartó
1 A4 formátumú műanyag dokumentumtartó
1 alumínium kábelbevezető lemez
1 üvegszálerősítésű poliészter tető
1 dupla üvegszálerősítésű poliészter ajtó
Tanúsítványok és szabványok
Tanúsítások: UL 508 A 2007, Bureau Veritas (IEC 61969-3 2011), Bureau Veritas (IEC 61439-5 2010), DEKRA (IEC 62208 2011)
Elektromos szigetelési osztály: Class II az IEC 61439-1 2011 szerint
Környezeti jellemzők
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK ütésállósági fokozat: IK10 az IEC 62262 szerint (sima ajtóval)
Mechanikai robusztusság: Vandálbiztos az EN/IEC 61439-5 2010 verzió szerint
Tűzállóság: 960°C az IEC 62208 szerint
Üzemi környezeti hőmérséklet: -45°C és +80°C között az IEC 61969-3 class 1 szerint
Tárolási környezeti hőmérséklet: -25°C és +40°C között
Korrózióállóság: 90-100% az ISO 12944 C4H szerint
Hőkezelési opciók
Ventilátoros: 1500 W maximum 60 dB zajszinten
Külső hűtéssel: 4000 W
Természetes hűtés: 860 W -25°C-on, 376 W 20°C-on, 161 W 40°C-on
Hűtési architektúra szerint: 1500 W
Környezeti ellenállóképesség
Napsugárzás: class 1 kategória, 1120 W/m²-ig az IEC 61969-3:2011 szerint
Környezeti levegő ellenállás: class 1 kategória, 180 km/h-ig az IEC 61969-3:2011 szerint
UV degradációs teszt: class 1 kategória az ISO 4892-2:2013 szerint
Jég- és fagy képződés: class 1 kategória az IEC 61969-3:2011 szerint
Fauna és flóra ellenállóképesség: class 1 kategória az IEC 61969-3:2011 szerint
