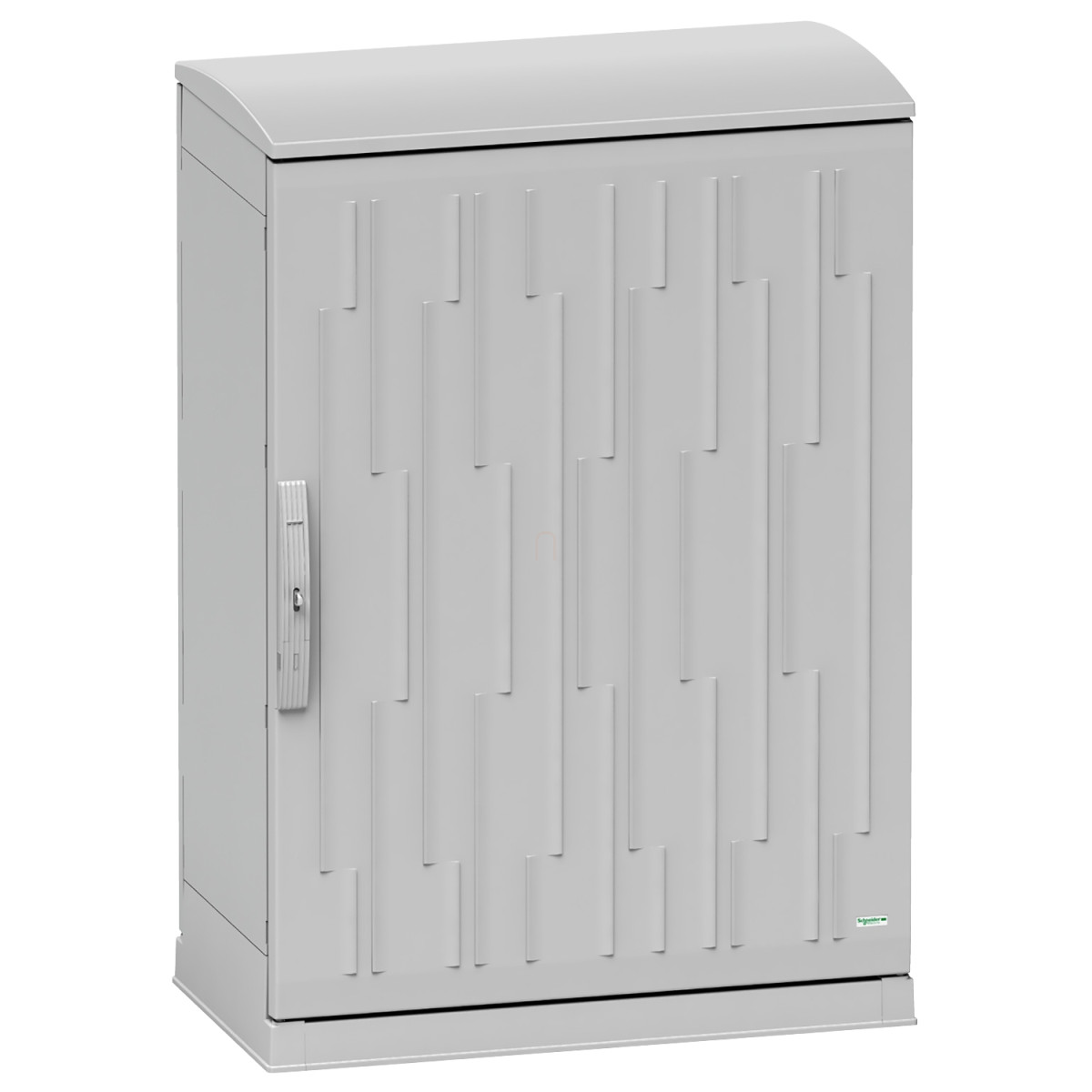

A PanelSeT PHD sorozatú NSYPHDZT1274 típusú kültéri heavy duty szekrény a Schneider Electric prémium minőségű ipari védelmi megoldása. Ez a robusztus, floor-standing kivitelű szekrény kifejezetten kültéri használatra lett tervezve, ahol fontos a magas fokú védelem a környezeti behatásokkal szemben.
A szekrény 1343 mm magas (ebből a tető 38 mm), 750 mm széles és 420 mm mély, így elegendő helyet biztosít a komplex elektromos berendezések elhelyezésére. IP55-ös védettségének köszönhetően hatékonyan ellenáll a pornak és vízsugárnak, míg az IK10 ütésállósági besorolás (tömör ajtós kivitel) kiváló mechanikai védelmet garantál. A szekrény Class II szigetelési osztályba tartozik az IEC 61439-1 2011 szabvány szerint, ami fokozott elektromos biztonságot nyújt. A vandálbiztos kialakítás megfelel az EN/IEC 61439-5 2010-es verziójának, ezért közterületi alkalmazásokhoz is ideális választás.
A NSYPHDZT1274 szekrény kettősen üvegszál-erősített poliészter alapanyagból készül, ami rendkívüli tartósságot és korrózióállóságot biztosít. A szürke (RAL 7035) színű burkolat ellenáll az UV-sugárzásnak és a szélsőséges időjárási körülményeknek. A szekrény extrém hőmérsékleti tartományban (-45°C és +80°C között) is megbízhatóan működik az IEC 61969-3 class 1 szabványnak megfelelően. 960°C-os tűzállósága (IEC 62208 szerint) további biztonságot nyújt kritikus alkalmazásokhoz. A szekrény kiemelkedő környezeti ellenállósággal rendelkezik: elviseli a napsugárzást (1120 W/m²-ig), a 180 km/h sebességű szelet, valamint ellenáll a jégképződésnek és a különböző fauna és flóra hatásainak is.
A szekrény praktikus kialakítása számos előnyt kínál. Anti-posting ajtaja megakadályozza az illetéktelen hozzáférést, a 2-pontos zárszerkezet és az 1242E kulcsos fogantyú (lakattal is zárható) további védelmet biztosít. Az ajtó jobb vagy bal oldalra nyitható (120°-os nyílásszöggel), ami rugalmas telepítési lehetőségeket kínál. A maximális teherbírás 500 kg, így nehezebb berendezések elhelyezésére is alkalmas. A szekrény elülső és alsó részén hozzáférhető, továbbá tartalmaz egy A4-es méretű műanyag dokumentumtartó zsebet. A termikus menedzsment opciók között szerepel a természetes hűtés (amely környezeti hőmérséklettől függően 161-860W teljesítményt biztosít), a ventilátoros hűtés (1500W, maximum 60dB zajszinttel), vagy külső hűtés alkalmazásával akár 4000W hűtési teljesítmény is elérhető.
Schneider Electric Outdoor heavy duty - NSYPHDZT1274 -Kültéri HD szekrény 1250x750x420mm műszaki adatok
Általános jellemzők
Sorozat: PanelSeT
Termékcsalád: PHD
Alkalmazás: Kültéri heavy duty
Verzió: PHDZT
Típus: Többcélú
Kategória: Megfelelő burkolat
Tanúsítványok és szabványok
Tanúsítványok: UL conforming to UL 508 A 2007, Bureau Veritas conforming to IEC 61969-3 2011, Bureau Veritas conforming to IEC 61439-5 2010, DEKRA conforming to IEC 62208 2011
Vonatkozó szabványok: IEC 62208, UL 508 A, IEC 61439-5, IEC 61969-3
Elektromos szigetelési osztály: Class II az IEC 61439-1 2011 szerint
Méretek
Magasság tetővel együtt: 1343 mm
Tető magassága: 38 mm
Szélesség: 750 mm
Mélység: 420 mm
Szerelési mód: Padlón álló
Szerkezet és anyaghasználat
Eszköz összetétele: 1 test kettősen üvegszál-erősített poliészterből, 1 ajtórögzítő korrózióálló bevonatú acélból, 1 dokumentumtartó zseb műanyagból A4 formátumban, 1 kábelbevezető lemez alumíniumból, 1 tető üvegszál-erősített poliészterből, 1 ajtó kettősen üvegszál-erősített poliészterből
Test típusa: Zárt, összeállított test
Ajtó típusa: Anti-posting
Ajtók száma: 1 ajtó
Ajtónyitás iránya: Jobb vagy bal (120°)
Zár típusa: 2 pontos zár, fogantyú 1242E kulcsos zárral és lakattal
Hozzáférhetőség működéshez: Elülső, Alsó
Maximális emelési terhelés: 500 kg
Levehető részek: Ajtó zsanérokkal, Tető rögzítőelemmel, Kábelbevezető lemez rögzítőelemmel
Anyag: Kettősen üvegszál-erősített poliészter
Szín: Szürke (RAL 7035)
Környezeti paraméterek
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK ütésállósági fokozat: IK10 az IEC 62262 szerint (tömör ajtó)
Mechanikai robosztusság: Vandálbiztos az EN/IEC 61439-5 2010-es verzió szerint
Tűzállóság: 960°C az IEC 62208 szerint
Üzemi környezeti hőmérséklet: -45...80°C az IEC 61969-3 class 1 szerint
Tárolási környezeti hőmérséklet: -25...40°C
Korrózióállóság: 90...100% az ISO 12944 C4H szerint
Termikus menedzsment
Hűtési opciók: Ventilátor: 1500 W maximum 60 dB zajszinttel, Külső hűtés: 4000 W, Természetes: 860 W -25°C-on, Természetes: 376 W 20°C-on, Természetes: 161 W 40°C-on, Hűtési architektúra szerint: 1500 W
