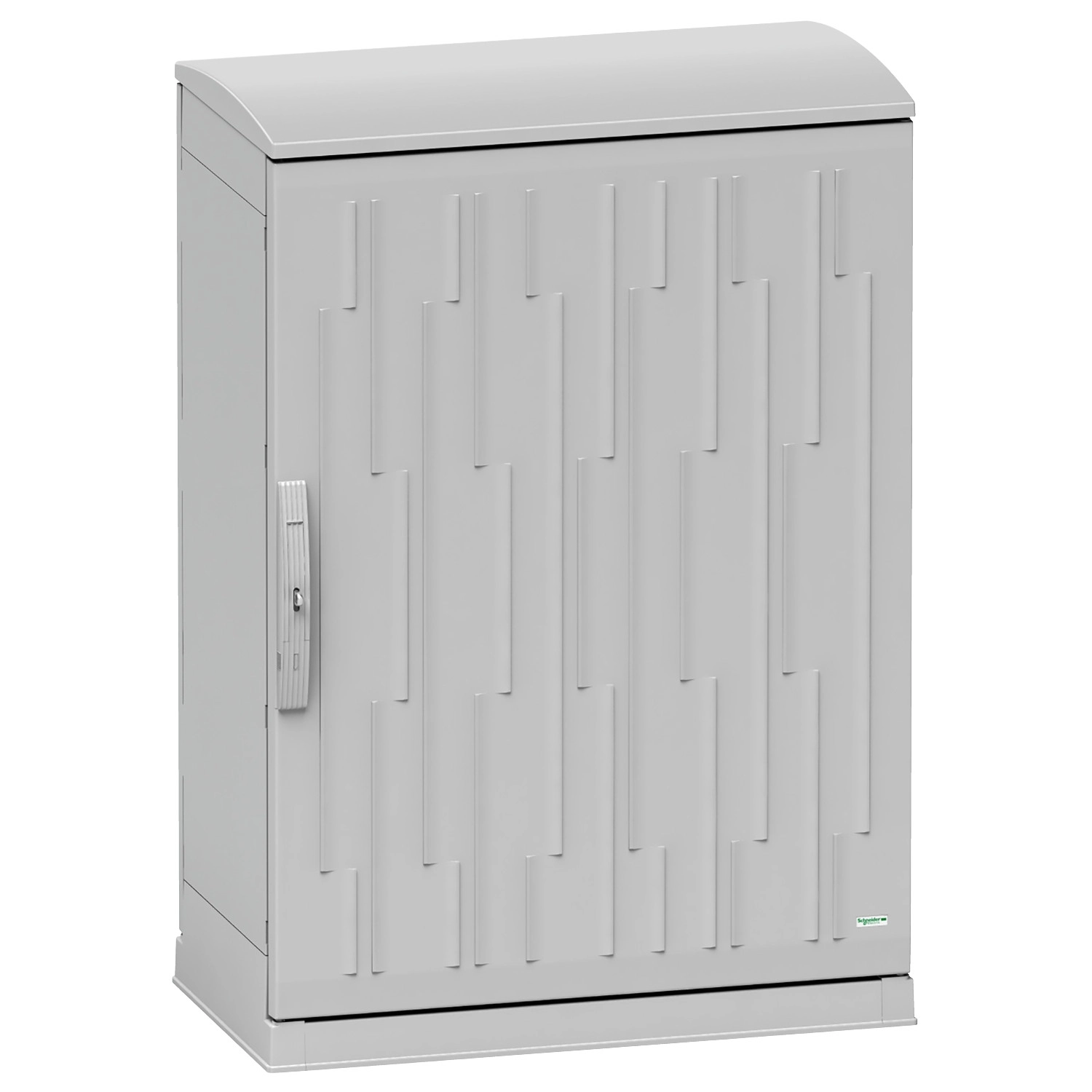

A Schneider Electric PanelSeT PHD sorozatú kültéri szekrénye egy különösen robusztus, IP55 védettségi szinttel rendelkező megoldás, amelyet kimondottan extrém környezeti feltételek közötti használatra terveztek. Az NSYPHDZT1254 cikkszámú modell 1343 mm magas (tetővel együtt), 500 mm széles és 420 mm mély méretekkel rendelkezik, ami ideálissá teszi különböző kültéri ipari alkalmazásokhoz, ahol a berendezéseket védeni kell az időjárás viszontagságaitól.
A szekrény több nemzetközi tanúsítvánnyal rendelkezik, beleértve az UL 508 A (2007), IEC 61969-3 (2011), IEC 61439-5 (2010) és IEC 62208 (2011) szabványoknak való megfelelést. A Bureau Veritas és DEKRA által tanúsított termék II-es érintésvédelmi osztályba tartozik az IEC 61439-1:2011 szabvány szerint. Ez a besorolás biztosítja a fokozott elektromos biztonságot, mivel kétszeres vagy megerősített szigeteléssel rendelkezik, nincs szükség védőföldelésre.
A PanelSeT PHD szekrény kiemelkedő tulajdonsága a nagy mechanikai szilárdság. Üvegszállal duplán erősített poliészter anyagból készül, amely ellenáll a korróziónak és az UV sugárzásnak. Az IK10 besorolás (az IEC 62262 szerint) jelzi a kiemelkedő ütésállóságot, míg a vandálbiztos kialakítás megfelel az EN/IEC 61439-5:2010 szabványnak. A szekrény tűzállósága 960 °C az IEC 62208 szerint, ami további biztonságot nyújt a benne elhelyezett berendezéseknek. Az anti-posting ajtó kialakítás és a 2 pontos zár, 1242E kulcsos fogantyúzár (lakattal is lezárható) hatékonyan gátolja az illetéktelen hozzáférést a szekrény belsejéhez.
A szekrény rendkívül széles hőmérsékleti tartományban használható: -45 és +80 °C között üzemeltethető az IEC 61969-3 class 1 szerint. Kiemelkedő környezeti ellenálló képességét jelzi, hogy ellenáll a napsugárzásnak (1120 W/m²-ig), akár 180 km/h sebességű szélnek, az UV-sugárzásnak, a jég- és zúzmara képződésnek, valamint különböző növényi és állati hatásoknak. Korróziós ellenállása 90-100% az ISO 12944 C4H szerint. A termék hőkezelési opcióival természetes hűtéssel 661 W hőleadás biztosítható -25 °C-on, 289 W 20 °C-on és 124 W 40 °C-on. Ventilátorokkal 1500 W, külső hűtéssel akár 4000 W hőleadás is elérhető.
Schneider Electric Outdoor heavy duty - NSYPHDZT1254 -Thalassa PHD kültéri szekrény műszaki adatok
Főbb jellemzők
Termékcsalád: PanelSeT
Terméktípus: PHD
Alkalmazás: Kültéri, ipari kivitel
Tanúsítványok: UL 508 A (2007), Bureau Veritas IEC 61969-3 (2011), Bureau Veritas IEC 61439-5 (2010), DEKRA IEC 62208 (2011)
Szekrény típusa: Többcélú
Verzió: PHDZT
Méretek
Magasság tetővel együtt: 1343 mm
Tető magassága: 38 mm
Szélesség: 500 mm
Mélység: 420 mm
Szerelés módja: Padlóra állítható
Konstrukció
Eszköz összetétele:
- 1 üvegszállal duplán erősített poliészter test
- 1 korrózióálló bevonattal ellátott acél ajtórögzítő
- 1 műanyag dokumentumtartó A4 formátumban
- 1 alumínium tömszelence lemez
- 1 üvegszállal erősített poliészter tető
- 1 üvegszállal duplán erősített poliészter ajtó
Test típusa: Zárt, összeszerelt test
Ajtó típusa: Anti-posting (levélbedobás-gátló)
Ajtók száma: 1 ajtó
Ajtónyitási irány: Jobb vagy bal (120°)
Zár típusa: 2 pontos zár, fogantyú 1242E kulcsos zárral és lakattal
Hozzáférhetőség a működtetéshez: Elölről és alulról
Maximális emelési terhelés: 500 kg
Eltávolítható részek: Ajtó (zsanérokkal), tető (rögzítőelemekkel), kábelbevezető lemez (rögzítőelemekkel)
Anyag: Üvegszállal duplán erősített poliészter
Szín: Szürke (RAL 7035)
Elektromos jellemzők
Elektromos szigetelési osztály: II. osztály az IEC 61439-1 2011 szerint
Környezeti jellemzők
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK ütésállósági fokozat: IK10 az IEC 62262 szerint (tömör ajtó)
Mechanikai robusztusság: Vandálbiztos az EN/IEC 61439-5 2010 verzió szerint
Tűzállóság: 960 °C az IEC 62208 szerint
Környezeti hőmérséklet üzemelés közben: -45...80 °C az IEC 61969-3 class 1 szerint
Környezeti hőmérséklet tároláskor: -25...40 °C
Korrózióállóság: 90...100% az ISO 12944 C4H szerint
Hőkezelési opciók
Ventilátor: 1500 W maximum 60 dB zajszint mellett
Külső hűtés: 4000 W
Természetes hűtés:
- 661 W -25 °C-on
- 289 W 20 °C-on
- 124 W 40 °C-on
Hűtési architektúra szerint: 1500 W
