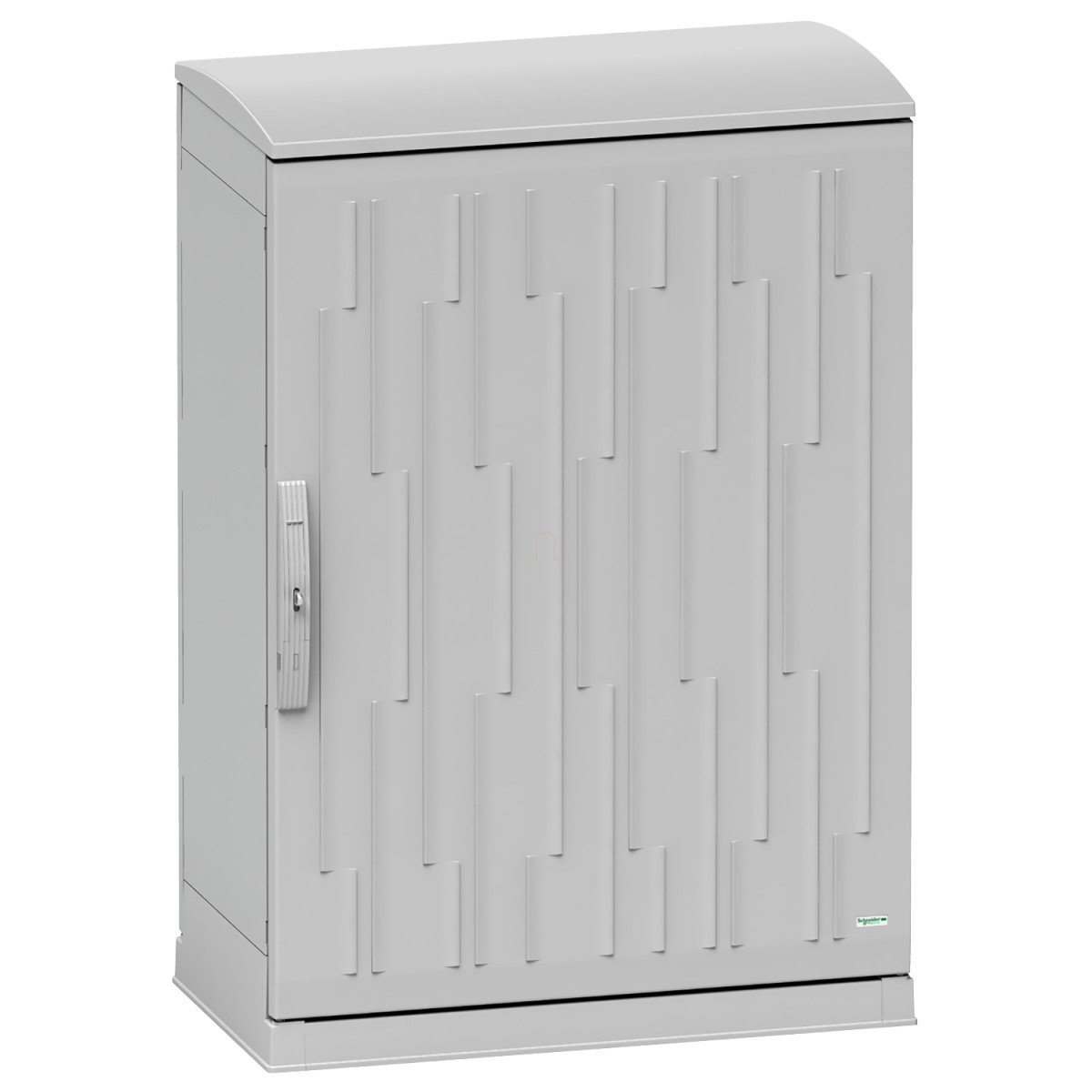

A Schneider Electric PanelSeT PHD outdoor heavy duty enclosure sorozatba tartozó NSYPHDZT1054 típusú kültéri szekrény ideális megoldást kínál az ipari környezetben való alkalmazásra. Ez a vandálbiztos, időjárásálló, IP55 védettségű szekrény kifejezetten olyan helyszínekre lett tervezve, ahol a külső környezeti hatásokkal szemben fokozott védelmet igénylő elektromos berendezéseket kell elhelyezni. Robusztus kialakítása és kiváló műszaki paraméterei révén tökéletes választás közművek, ipari létesítmények, és minden olyan terület számára, ahol a megbízható védelem alapkövetelmény.
A NSYPHDZT1054 modell jellemzői között megtalálható az anti-posting kialakítású ajtó, amely megakadályozza a jogosulatlan hozzáférést és a vandalizmus elleni védelmet biztosít. A szekrény méretei (magasság: 1093 mm, szélesség: 500 mm, mélység: 420 mm) ideálisak közepes méretű elektromos rendszerek elhelyezésére. A tetőszerkezet további 38 mm-t ad a magassághoz, ami még jobb védelmet nyújt az esővízzel szemben. A szekrény padlóra állítható kivitelben készül, és akár 500 kg terhelést is elbír, ami széles körű felhasználást tesz lehetővé.
Az anyaghasználat tekintetében a Schneider Electric kiemelkedő minőséget biztosít: a test és az ajtó üvegszállal kétszeresen megerősített poliészterből készül, ami rendkívüli szilárdságot és tartósságot garantál. A 2 pontos zárszerkezet, az 1242E kulcsos fogantyú és a lakattal is lezárható rendszer többszintű védelmet nyújt. Az IK10 ütésállósági fokozat (tömör ajtóval) és a vandálbiztos kialakítás tovább növeli a szekrény ellenálló képességét. A szekrény IP55-ös védettséggel rendelkezik, amely hatékony védelmet nyújt por és víz behatolása ellen. A Class II elektromos szigetelési osztály pedig további biztonságot garantál az IEC 61439-1 2011 szabványnak megfelelően.
A NSYPHDZT1054 kiemelkedő környezeti ellenállóképességgel rendelkezik: -45°C és +80°C közötti hőmérsékleti tartományban üzemeltethető az IEC 61969-3 class 1 szabványnak megfelelően, 960°C-os tűzállósággal bír az IEC 62208 szerint, és kiváló korrózióállósággal rendelkezik (90-100% az ISO 12944 C4H szabvány alapján). Továbbá ellenáll a napsugárzásnak (1120 W/m²-ig), a 180 km/h-ig terjedő szélnek, az UV-sugárzásnak, a jég- és fagyképződésnek, valamint különböző flóra és fauna hatásoknak. A szekrény számos szabványnak megfelel, mint az IEC 61969-3, IEC 62208, UL 508 A és IEC 61439-5, ami bizonyítja annak magas minőségét és megbízhatóságát.
Schneider Electric Outdoor heavy duty - NSYPHDZT1054 -Thalassa PHD kültéri szekrény műszaki adatok
Általános specifikációk
Sorozat: PanelSeT
Termék: PHD
Alkalmazás: Kültéri, nagy igénybevételre
Verzió: PHDZT
Szekrény típusa: Többcélú
Kategória: Megfelelő burkolat
Fizikai jellemzők
Magasság tetővel: 1093 mm
Tető magassága: 38 mm
Szélesség: 500 mm
Mélység: 420 mm
Szekrény rögzítése: Padlóra állítható
Maximális terhelhetőség: 500 kg
Felépítés és anyagok
Eszköz összetétele:
- 1 ajtó üvegszállal kétszeresen megerősített poliészterből
- 1 ajtótartó korrózióálló bevonatú acélból
- 1 dokumentumtartó zseb műanyagból, A4 formátum
- 1 kábelbevezetési lemez alumíniumból
- 1 test integrált lábazattal üvegszállal kétszeresen megerősített poliészterből
- 1 tető üvegszállal megerősített poliészterből
Test típusa: Zárt, összeszerelt test
Ajtó típusa: Anti-posting
Ajtók száma: 1 ajtó
Ajtónyitási oldal: Jobb vagy bal (120°)
Zár típusa: 2 pontos zár, fogantyú 1242E kulcsos zárral és lakattal
Hozzáférhetőség a működtetéshez: Elülső, Alsó
Eltávolítható részek:
- Ajtó zsanérokkal
- Tető rögzítőelemmel
- Kábelbevezető lemez rögzítőelemmel
Anyag: Üvegszállal kétszeresen megerősített poliészter
Szín: Szürke (RAL 7035)
Szabványok és védettségek
Tanúsítványok:
- UL conforming to UL 508 A 2007
- Bureau Veritas conforming to IEC 61969-3 2011
- Bureau Veritas conforming to IEC 61439-5 2010
- DEKRA conforming to IEC 62208 2011
Szabványok: IEC 61969-3, IEC 62208, UL 508 A, IEC 61439-5
Elektromos szigetelési osztály: Class II az IEC 61439-1 2011 szerint
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK ütésállóság: IK10 az IEC 62262 szerint (tömör ajtóval)
Mechanikai robusztusság: Vandálbiztos az EN/IEC 61439-5 2010 verzió szerint
Tűzállóság: 960°C az IEC 62208 szerint
Környezeti jellemzők
Működési hőmérséklet-tartomány: -45...80°C az IEC 61969-3 class 1 szerint
Tárolási hőmérséklet-tartomány: -25...40°C
Korrózióállóság: 90...100% az ISO 12944 C4H szerint
Környezeti ellenállóság:
- Napsugárzás: class 1, max. 1120 W/m² az IEC 61969-3:2011 szerint
- Környezeti légmozgás: class 1, max. 180 km/h az IEC 61969-3:2011 szerint
- UV degradáció teszt: class 1 az ISO 4892-2:2013 szerint
- Jég és fagy kialakulása: class 1 az IEC 61969-3:2011 szerint
- Állat- és növényvilág ellenállás: class 1 az IEC 61969-3:2011 szerint
Hőkezelési opciók
Ventilátor: 1500 W, maximum 60 dB zajszinttel
Természetes hűtés:
- 546 W -25°C-on
- 238 W 20°C-on
- 102 W 40°C-on
Külső hűtéssel: 4000 W
Hűtési architektúra szerint: 1500 W
