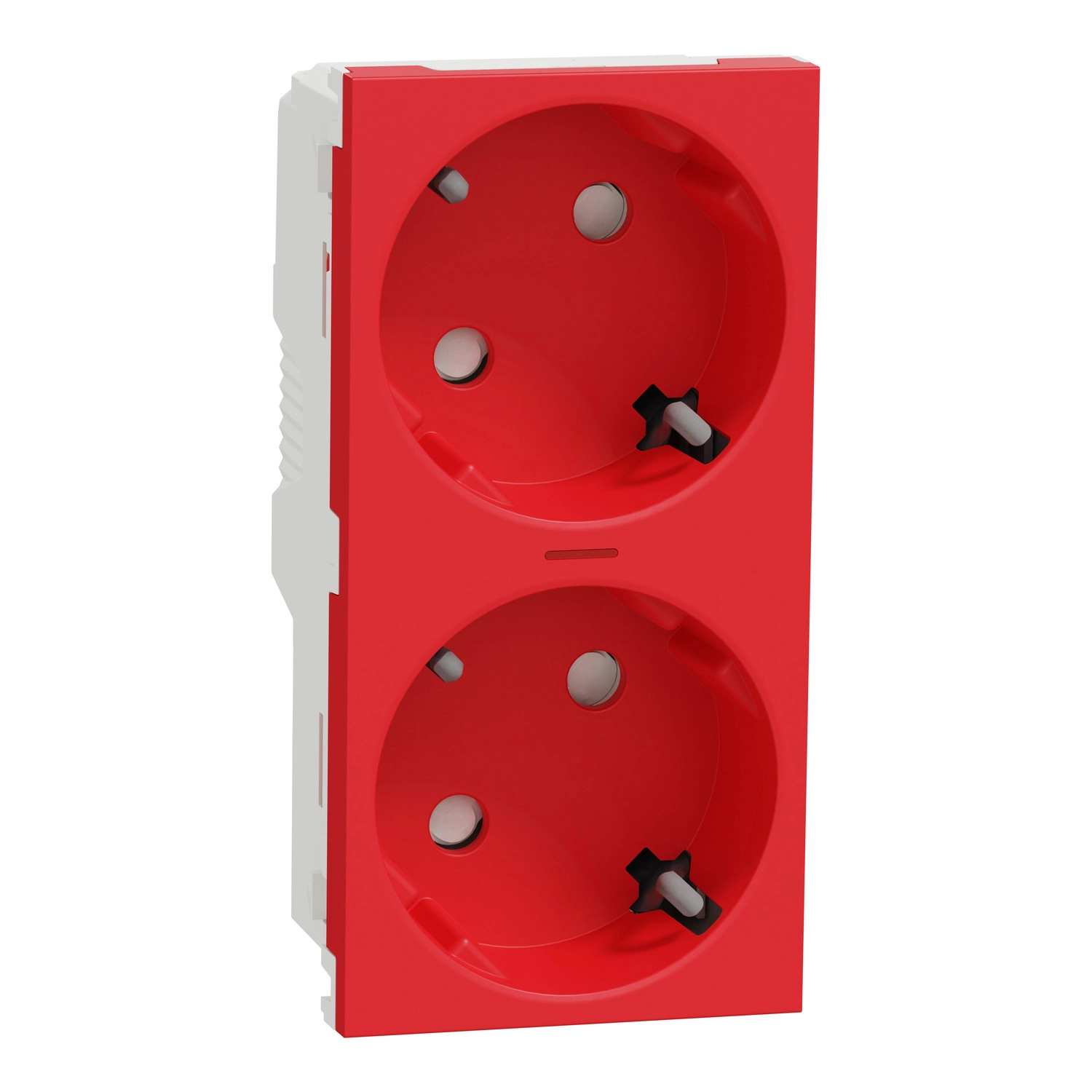

Schneider Electric New Unica - NU306703AS - 2x2P+F aljzat 45°,BZS,JF,4M,csav.pir
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az NU306703AS modell két darab 2P+F (kétpólusú, földelt) Schuko típusú csatlakozóaljzatot tartalmaz, amelyek a CEE 7/3 szabványnak felelnek meg. Az oldalsó földelőérintkezős kialakítás (45°-os földelőlábbal) biztosítja a csatlakoztatott eszközök földelési védelmét. Minden egység túlfeszültség elleni védelemmel ellátott zsalus kivitelű, amely megakadályozza az illetéktelen vagy véletlen hozzáférést a feszültség alatt álló részekhez, különösen fontos ez gyermekes háztartásokban. A piros színű jelzőfény (1,5 mA áramfelvétellel) segít a csatlakozóaljzat sötétben történő könnyebb megtalálásában és jelzi annak működési állapotát.
A Schneider Electric NU306703AS csatlakozóaljzat műszaki paramétereit tekintve 16 A névleges áramerősség és 230 V üzemi feszültség jellemzi, 50/60 Hz hálózati frekvencia mellett. Csatlakoztatása csavaros kapcsokkal vagy IPT (Isolates Piercing Terminal) technológiával történhet, 0-2,5 mm² keresztmetszetű merev vagy rugalmas vezetékekkel. Az aljzat villamos élettartama 10.000 ciklus, 0,8-as teljesítménytényező mellett, terhelés-megszakítási képessége pedig minimum 100 művelet 1,25 In és 1,1 Un értéknél, 0,6-os teljesítménytényező mellett. Az eszköz szigetelési ellenállása több mint 5 MOhm 500 V feszültségen, dielektromos szilárdsága pedig 2000 V. A süllyesztett szerelésű mechanizmus 4 modulos kivitelben készül, rögzítése clip-in rendszerrel történik. A mechanizmus fedele polikarbonát (PC) anyagból készül, fényes felületkezeléssel.
A Schneider Electric New Unica NU306703AS dupla csatlakozóaljzat méretei: 40,4 mm mélység (31,1 mm beépítési mélység), 45 mm szélesség és 90 mm magasság. Kiváló kémiai ellenállóképesség jellemzi: ellenáll többek között alkoholnak (70% és 96%), tejsavnak, hígított negyedrendű ammóniumnak, hígított fehérítőnek, hígított ammóniának, szappanos víznek, kristálytisztítónak, 10 térfogat% hidrogén-peroxidnak és hexánnak is. Környezeti szempontból az eszköz -5...35 °C közötti üzemi hőmérsékleten működtethető és -5...50 °C között tárolható. Mechanikai védelme IK04, por és nedvesség elleni védelme pedig IP21D besorolású. Az eszköz ellenáll az acetonnak, fehérítőnek, UV-sugárzásnak, benzinnek, olajnak, alkoholnak, ablaktisztító folyadéknak és folyékony szappannak egyaránt. A terméket az IEC 60884-1, UNE 20315-1-1, UNE 20315-1-2 és DIN VDE 0620-1 szabványok szerint gyártják, és AENOR valamint EAC tanúsítvánnyal rendelkezik.
Schneider Electric New Unica NU306703AS műszaki adatok
Alapadatok
Termékcsalád: New Unica
Terméktípus: Csatlakozóaljzat
Eszköz leírása: Mechanizmus rögzítőkerettel és fedlappal
Szerelési mód: Süllyesztett
Aljzatok száma: 2
Aljzat pólusok konfigurációja: 2P + E
Aljzat szabvány: CEE 7/3
Aljzat szabvány eltérés: Schuko
Aljzat szabvány leírás: Oldalsó földelés
Földelő csatlakozó pozíció: 45° földelő láb
Névleges áramerősség: 16 A
Kiegészítő információk
Eszköz alkalmazás: Tápellátás
Fedél típus: Zsalus
Névleges üzemi feszültség [Ue]: 230 V
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Modulok száma: 4 modul
Rögzítési mód: Clip-in
Színárnyalat: Piros (Pantone 1795C)
Jelzőfény: Piros jelzőlámpa, szín: piros, áramfelvétel: 1,5 mA

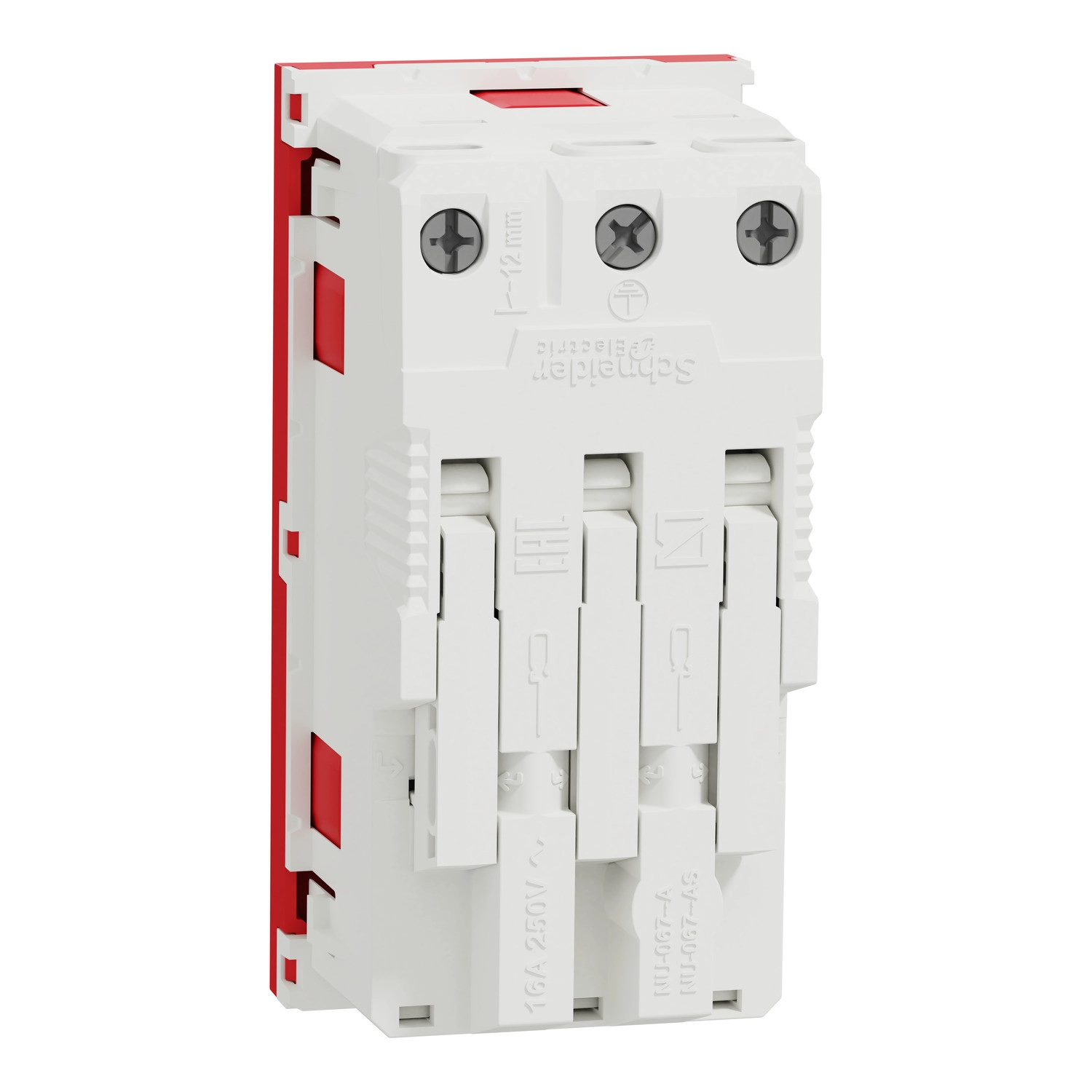

Csatlakozások - kapcsok: Csavaros kapcsok, IPT (Isolates Piercing Terminal)
Kábel keresztmetszet: 0…2,5 mm² kábel(ek), 2 - kábel merevség: rugalmas; 0…2,5 mm² kábel(ek), 2 - kábel merevség: merev
Minimális terhelés megszakítási kapacitás: 100 művelet 1.25 In és 1.1 Un, cos phi = 0,6
Elektromos élettartam: 10000 ciklus, cos phi = 0,8
Szigetelési ellenállás: > 5 MOhm 500 V-nál
Dielektromos szilárdság: 2000 V
Anyag: PC: mechanizmus fedél
Felület kidolgozása: Fényes
Méretek
Beépítési mélység: 31,1 mm
Mélység: 40,4 mm
Szélesség: 45 mm
Magasság: 90 mm
Szabványok és tanúsítványok
Szabványok: IEC 60884-1, UNE 20315-1-1, UNE 20315-1-2, DIN VDE 0620-1
Terméktanúsítványok: AENOR, EAC
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -5…35 °C
Tárolási környezeti hőmérséklet: -5…50 °C
IK védettségi fok: IK04
IP védettségi fok: IP21D
Vegyszerállóság: Ellenálló alkohollal (70%), alkohollal (96%), A-tejsavval, hígított negyedrendű ammóniummal, hígított fehérítővel, hígított ammóniával, szappanos vízzel, kristálytisztítóval, 10 térfogat% hidrogén-peroxiddal, hexánnal szemben
Környezeti jellemzők: Aceton, fehérítő, UV-álló, benzin, olaj, alkohol, ablaktisztító folyadék, folyékony szappan
