A Schneider Electric Mureva Enclosure sorozathoz tartozó 13439 cikkszámú modell egy kiváló minőségű, időjárásálló elosztószekrény, amely ideális megoldás modulos készülékek elhelyezésére olyan környezetben, ahol a megbízhatóság és a vízvédelem elsődleges szempont. Ez a multifunkciós kiselosztó két sorban, összesen 24 modul (2×12) befogadására alkalmas, valamint 3 illesztő nyílással rendelkezik, amely lehetővé teszi különböző csatlakozók és kezelőelemek integrálását.

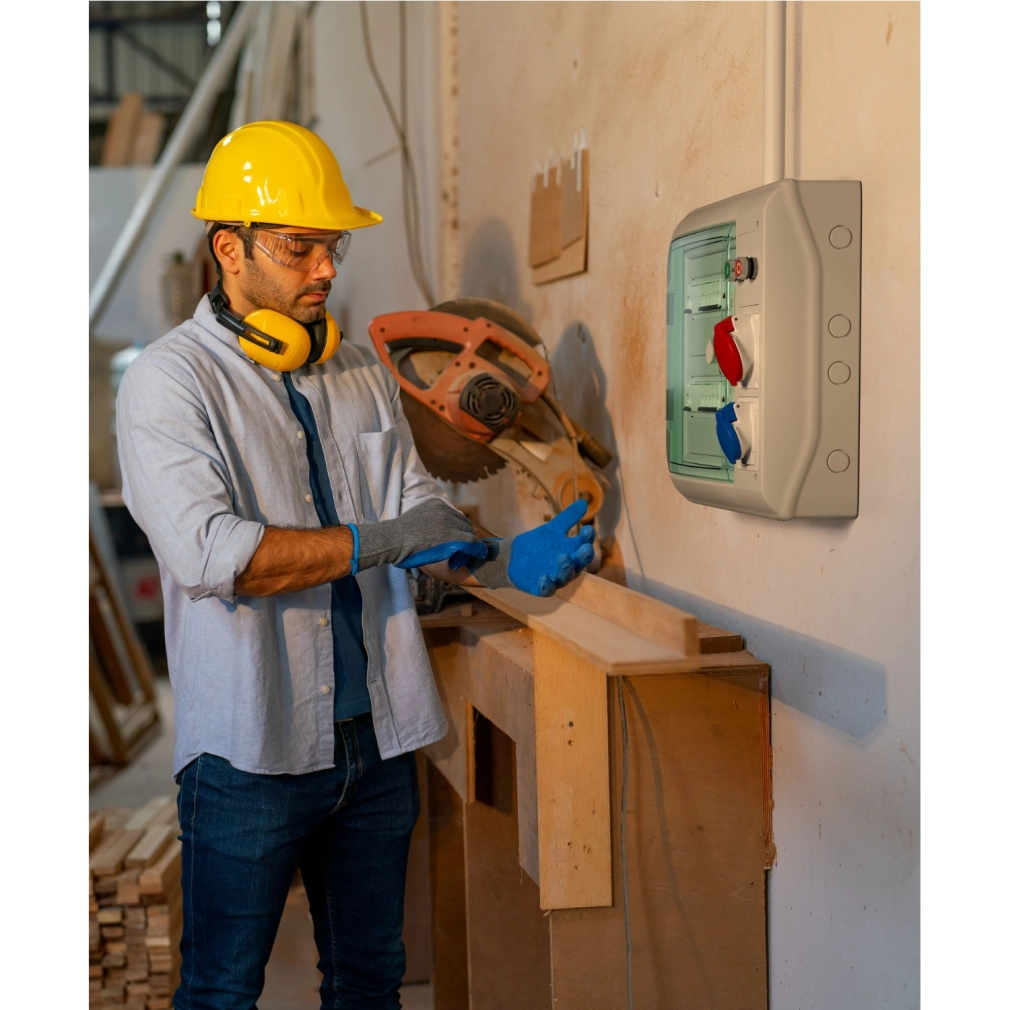

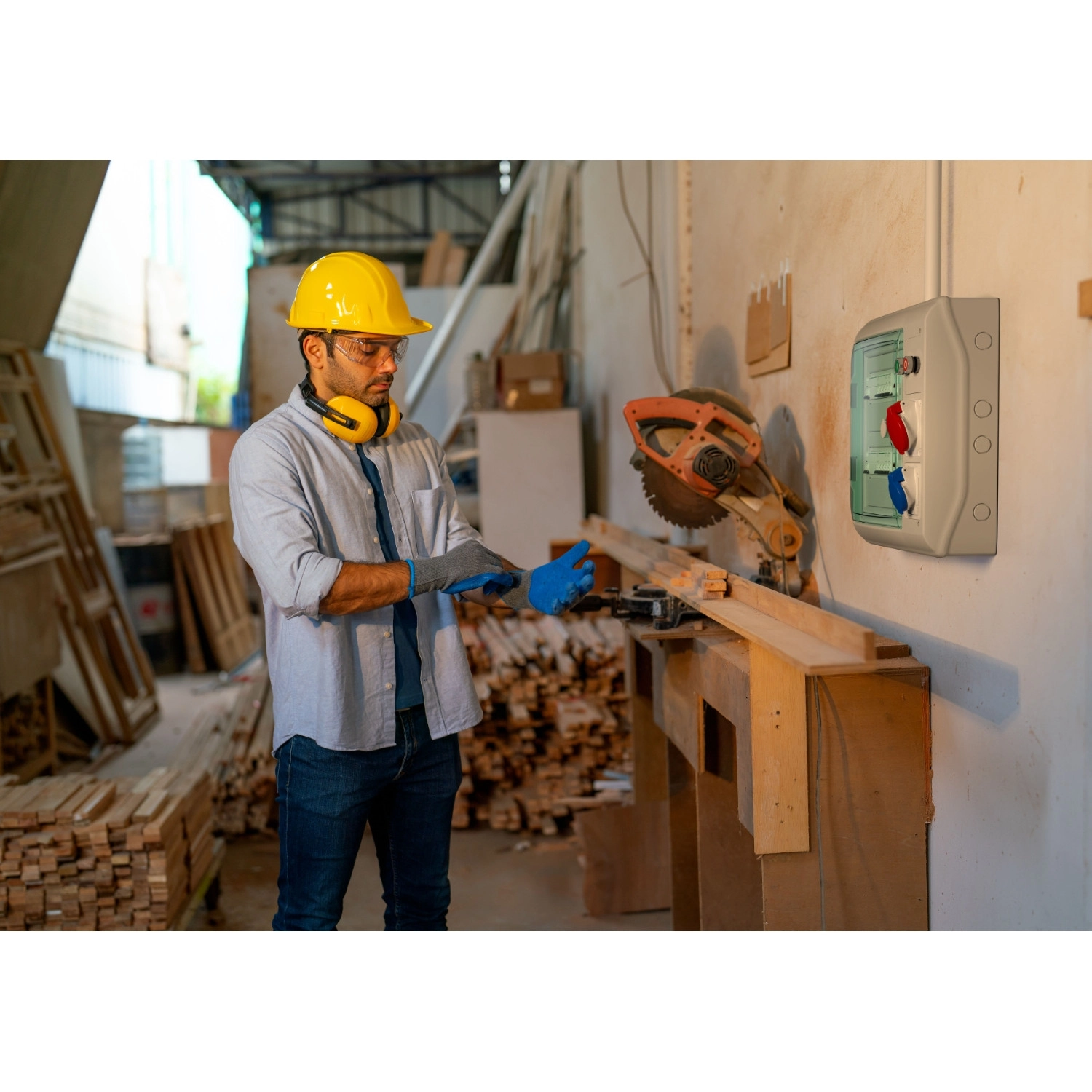

A Mureva Enclosure 13439 modell műszaki tulajdonságai között kiemelkedő az IP65 védettségi szint, amely teljes por elleni védelmet és vízsugár elleni védelmet biztosít minden irányból. Az IK09 ütésállósági fokozat garantálja a tokozat ellenállóképességét a mechanikai behatásokkal szemben, így ideális választás ipari és kültéri alkalmazásokhoz egyaránt. Az elosztó kialakítása kettős szigetelésű (Class II), amely fokozott elektromos biztonságot nyújt a felhasználók számára. A tokozat anyaga önkioltó polimer, amely 650°C-os izzóhuzalos vizsgálatnak megfelelően tűzálló az IEC 60695-2-1 szabvány szerint.

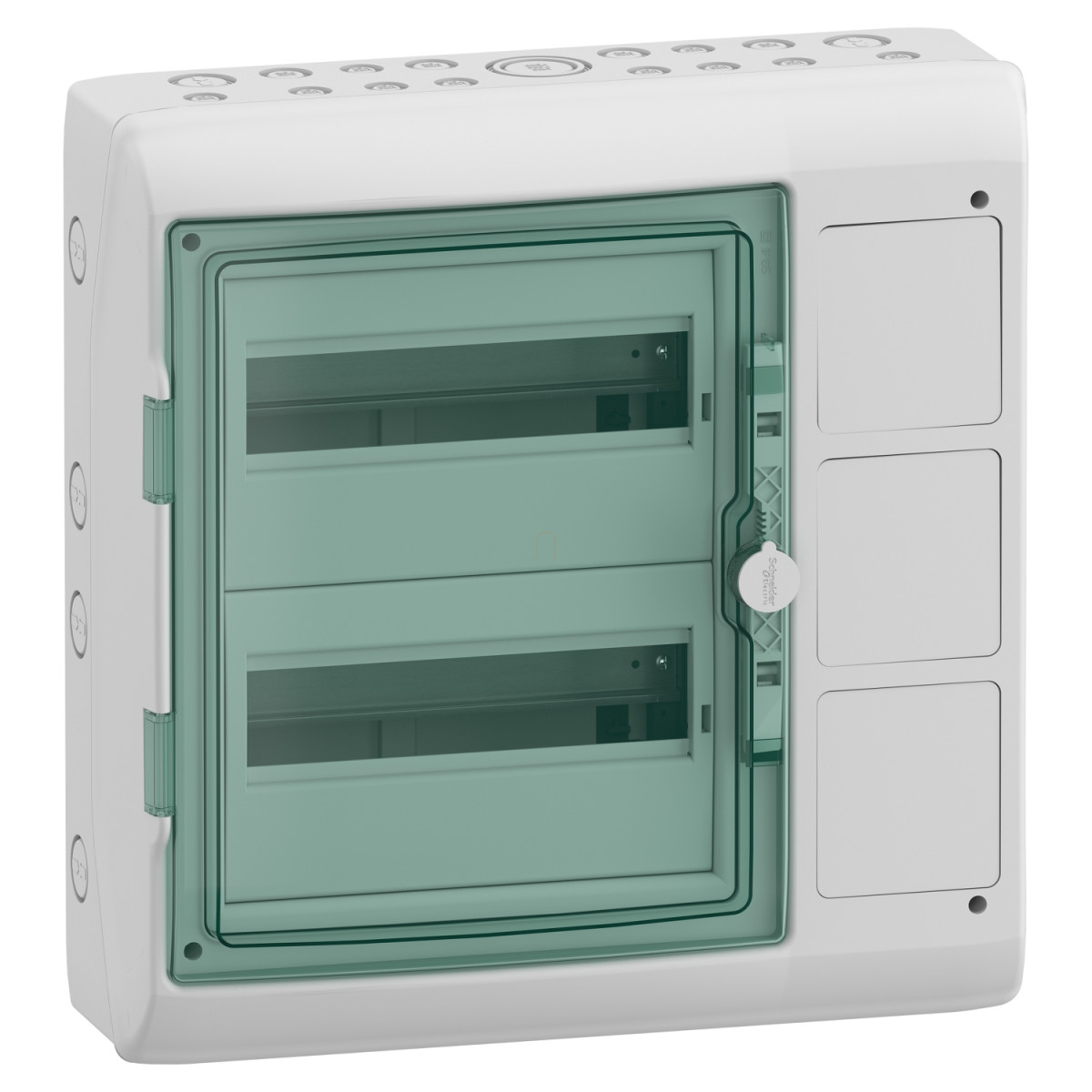

A praktikus kialakítás részei közé tartozik az átlátszó, zöld színű, reverzibilis előlap, amely könnyű hozzáférést biztosít a belső komponensekhez, ugyanakkor lehetővé teszi a modulok állapotának gyors ellenőrzését. A termék széleskörű felhasználhatóságát támogatja a felületi szerelhetőség, valamint a 90A névleges áramerősség. Az elektromos csatlakozásokat két föld/nulla csavaros csatlakozású sorkapocs segíti, egyenként 22 kimeneti ponttal. A sorkapcsok 10 mm² és 16 mm² keresztmetszetű vezetékek fogadására is alkalmasak. Az elosztó 17 db PG ISO tömszelence kivágással rendelkezik, így rugalmasan alakítható a vezetékbevezetések száma és elhelyezése. A termék széles hőmérséklettartományban használható, -25°C és +60°C között, ami alkalmassá teszi szélsőséges időjárási körülmények közötti üzemeltetésre is.
A Schneider Electric Mureva Enclosure 13439 méretei 448 mm szélesség, 460 mm magasság és 160 mm mélység, belső mélysége pedig 88 mm. Színe világosszürke (RAL 7035) tokozattal és átlátszó zöld ajtóval. A csomag tartalmazza a szükséges kiegészítőket: 2 jelölőkészletet, 2 kábelrögzítő pántot, 1 lapot 65 x 85 mm-es csatlakozóaljzatokhoz, 3 lapot nyomógombos vezérléshez, 1 sorkapocsrögzítőt és 2 darab 22 lyukú sorkapcsot. Opcionálisan kulcsos zárral is felszerelhető a fokozott biztonság érdekében. Az UV-álló kivitel (ISO 4582:2010 szabvány szerinti 3. osztály) lehetővé teszi a kültéri használatot a napsugárzásnak kitett helyeken is, anélkül, hogy a tokozat károsodna vagy elszíneződne.
Schneider Electric Mureva Enclosure - 13439 -(Kaedra) Kiselosztó illesztődobozzal, átlátszó ajtó, 2x12 modul+3 nyílás műszaki adatok
Fő jellemzők
Termékcsalád: Mureva
Terméknév: Mureva Enclosure
Termék vagy komponens típus: Időjárásálló tokozat
Tokozat típus: Modulos készülékek tokozása illesztőfelülettel
Szerelőlap leírás: Hornyolt
Kiegészítő információk
Szerelési mód: Felületi
9 mm-es osztás: 24
18 mm-es modulok száma soronként: 12
18 mm-es modulok teljes száma: 24
Vízszintes sorok száma: 2
Elektromos szigetelési osztály: Kettős szigetelés, II. osztály
Csatolófelület nyílásainak száma: 3
Lapok száma: 1 db 65 x 85 mm-es csatlakozóaljzathoz, 3 db nyomógombos vezérléshez
Tartozékok: 2 jelölőkészlet, 2 kábelrögzítő pánt, 1 lap 65 x 85 mm-es csatlakozóaljzathoz, 3 lap nyomógombos vezérléshez, 1 sorkapocsrögzítő, 2 db 22 lyukú sorkapocs
Előlap típusa: Reverzibilis, átlátszó
Névleges áramerősség [In]: 90 A
Sín típusa: DIN
PG ISO előkivágások száma: 17
Sorkapcsok száma: 2 föld/nulla (csavaros csatlakozás) egyenként 22 kimeneti ponttal
Elosztóblokk kimenetek: 22 x 10 mm², 22 x 16 mm²
Zárási lehetőségek: Opcionális kulcsos zár
Tokozat anyaga: Önkioltó polimer
Alap méret: 90 x 100 mm
Szélesség: 448 mm
Magasság: 460 mm
Mélység: 160 mm
Belső mélység: 88 mm
Szín: Ajtó: átlátszó zöld, Tokozat: világosszürke (RAL 7035)
Környezeti jellemzők
Szabványok: IEC 60670-1, IEC 60670-24, EN 50262, IEC 60695-2-1
Tűzállóság: 650 °C az IEC 60695-2-1 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK09 az EN 50102 szerint
Környezeti jellemzők (UV): UV-álló: 3. osztály az ISO 4582:2010 szerint, Ultraibolya degradációs teszt az ISO 4892-2:2013 szerint
Túlfeszültség kategória: II
Üzemi környezeti hőmérséklet: -25...60 °C
