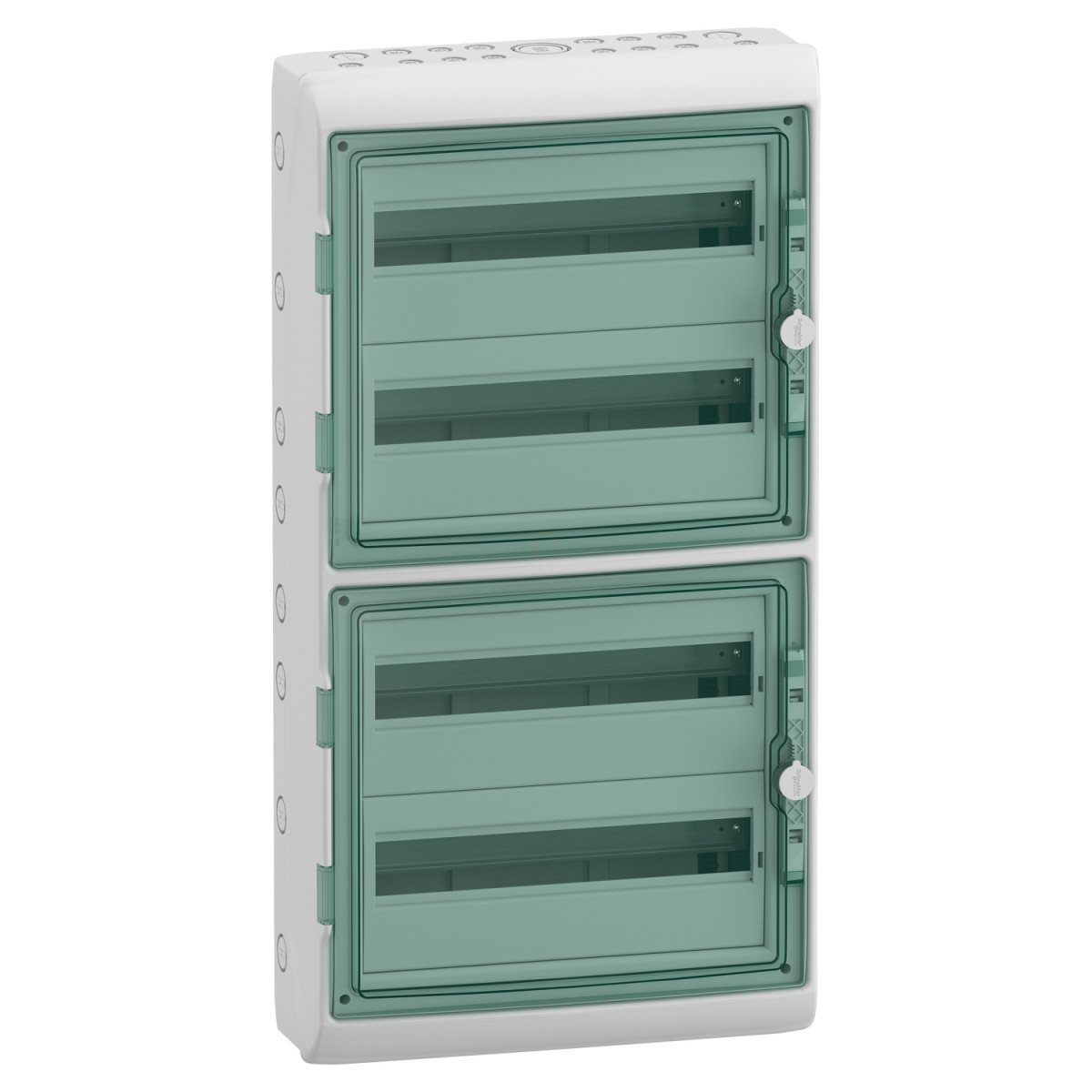

A Schneider Electric Mureva Enclosure termékcsalád 13437 cikkszámú, időjárásálló elosztószekrénye ideális megoldást kínál modulos készülékek elhelyezésére olyan környezetben, ahol fokozott védelem szükséges a külső behatásokkal szemben. Ez a robosztus elosztó IP65-ös védettségi szinttel rendelkezik, ami teljes por elleni védelmet és vízsugár elleni védelmet biztosít bármilyen irányból, így tökéletes választás kültéri vagy ipari alkalmazásokhoz.
A Mureva Enclosure 4x18 modulos kialakítása összesen 72 modul elhelyezését teszi lehetővé négy vízszintes sorban. Az átlátszó, zöld színű, reverzibilis előlapnak köszönhetően a modulok állapota folyamatosan nyomon követhető, anélkül, hogy ki kellene nyitni az elosztót. A szekrény világosszürke (RAL 7035) alapszíne jól illeszkedik a legtöbb környezethez. A készülék felszerelését megkönnyíti a felületre szerelhető kivitel, DIN sín alapú rögzítési rendszerrel, valamint a 4 db földelő/nulla sorkapocs blokk, egyenként 32 csatlakozási ponttal, ami összesen 128 csatlakozási lehetőséget biztosít. A csatlakozók 10 mm² és 16 mm² keresztmetszetű vezetékek fogadására alkalmasak, így nagyobb teljesítményigényű rendszerekhez is használható.
A Schneider Electric különös figyelmet fordított a termék műszaki paramétereinek kidolgozására. A 13437 cikkszámú elosztószekrény IK09 ütésállósági fokozattal rendelkezik, ami 10 joule ütési energia elleni védelmet jelent, így ellenáll a fizikai behatásoknak is. Az önkioltó polimer alapanyag és a 650 °C-os izzóhuzalos tesztnek megfelelő tűzállóság tovább növeli a biztonságot. A termék II-es érintésvédelmi osztályba tartozik, ami kettős szigetelést jelent, így földelés nélkül is biztonságosan használható. Az UV-álló kivitel (ISO 4582:2010 szabvány szerinti 3-as osztály) hosszú élettartamot biztosít kültéri alkalmazás esetén is, és -25 °C és +60 °C közötti széles hőmérséklettartományban működőképes.
A szekrény belső mélysége 88 mm, míg a teljes mélység 160 mm, ami elegendő helyet biztosít a különböző modulok és bekötések számára. A 448 mm szélesség és 842 mm magasság mellett a termék praktikus méretű, ugyanakkor jelentős kapacitással rendelkezik. Az opcionális kulcsos zár lehetősége további biztonságot nyújt az illetéktelen hozzáférés ellen. Az elosztó gyárilag tartalmaz 4 jelölőkészletet, 4 kábelrögzítő pántot, 2 sorkapocs-tartót és 4 db 32 lyukas sorkapocs blokkot, ami megkönnyíti a telepítést és a rendezett kábelezést. A 89 W teljesítmény-disszipáció és a 160 A névleges áramerősség pedig garantálja, hogy a szekrény képes kezelni a nagyobb terheléseket is, anélkül, hogy túlmelegedne.
Schneider Electric Mureva Enclosure - 13437 -(Kaedra) Kiselosztó, átlátszó ajtó, 4x18 modul műszaki adatok
Főbb jellemzők
Termékcsalád: Mureva
Terméknév: Mureva Enclosure
Cikkszám: 13437
Termék típusa: Időjárásálló elosztószekrény
Elosztó típusa: Modulos készülékek elosztószekrénye
Szerelőlap leírása: Szerelőlap nélkül
Szerelési és méretadatok
Felszerelés módja: Felületre szerelhető
Szélesség: 448 mm
Magasság: 842 mm
Mélység: 160 mm
Belső mélység: 88 mm
Modulkapacitás
9 mm-es osztások: 36
18 mm-es modulok száma soronként: 18
18 mm-es modulok száma összesen: 72
Vízszintes sorok száma: 4
Elektromos tulajdonságok
Érintésvédelmi osztály: II. osztály (kettős szigetelés)
Teljesítmény disszipáció: 89 W
Névleges áramerősség: 160 A
Sín típusa: DIN
Sorkapcsok
Sorkapcsok száma: 4 föld/nulla (csavaros csatlakozás) 32 kimeneti ponttal
Elosztóblokk kimenetek: 64 x 10 mm², 64 x 16 mm²
További jellemzők
Gyárilag mellékelt felszerelés: 4 jelölőkészlet, 4 kábelrögzítő pánt, 2 sorkapocsblokk tartó, 4 sorkapocs 32 lyukkal
Előlap típusa: Reverzibilis, átlátszó
Zárolási lehetőség: Opcionális kulcsos zár
Elosztó anyaga: Önkioltó polimer
Szín: Ajtó: átlátszó zöld, Elosztó: világosszürke (RAL 7035)
Környezeti jellemzők
Szabványok: IEC 60670-1, IEC 60670-24, EN 50262, IEC 60695-2-1
Tűzállóság: 650 °C megfelelve az IEC 60695-2-1 szabványnak
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK ütésállósági fokozat: IK09 az EN 50102 szerint
UV ellenállás: UV-álló: 3-as osztály az ISO 4582:2010 szerint, Ultraibolya degradációs teszt az ISO 4892-2:2013 szerint
Túlfeszültség kategória: II
Működési környezeti hőmérséklet: -25...60 °C
