A Schneider Electric Mureva Enclosure termékcsalád 13188 cikkszámú modellje egy professzionális, időtálló megoldást kínál az elektromos elosztórendszerek biztonságos elhelyezésére. Ez a reteszelt elektromos csatlakozóaljzatokhoz tervezett tokozat kiváló védelmet biztosít a külső környezeti hatásokkal szemben, miközben megkönnyíti a hozzáférést és a karbantartást.

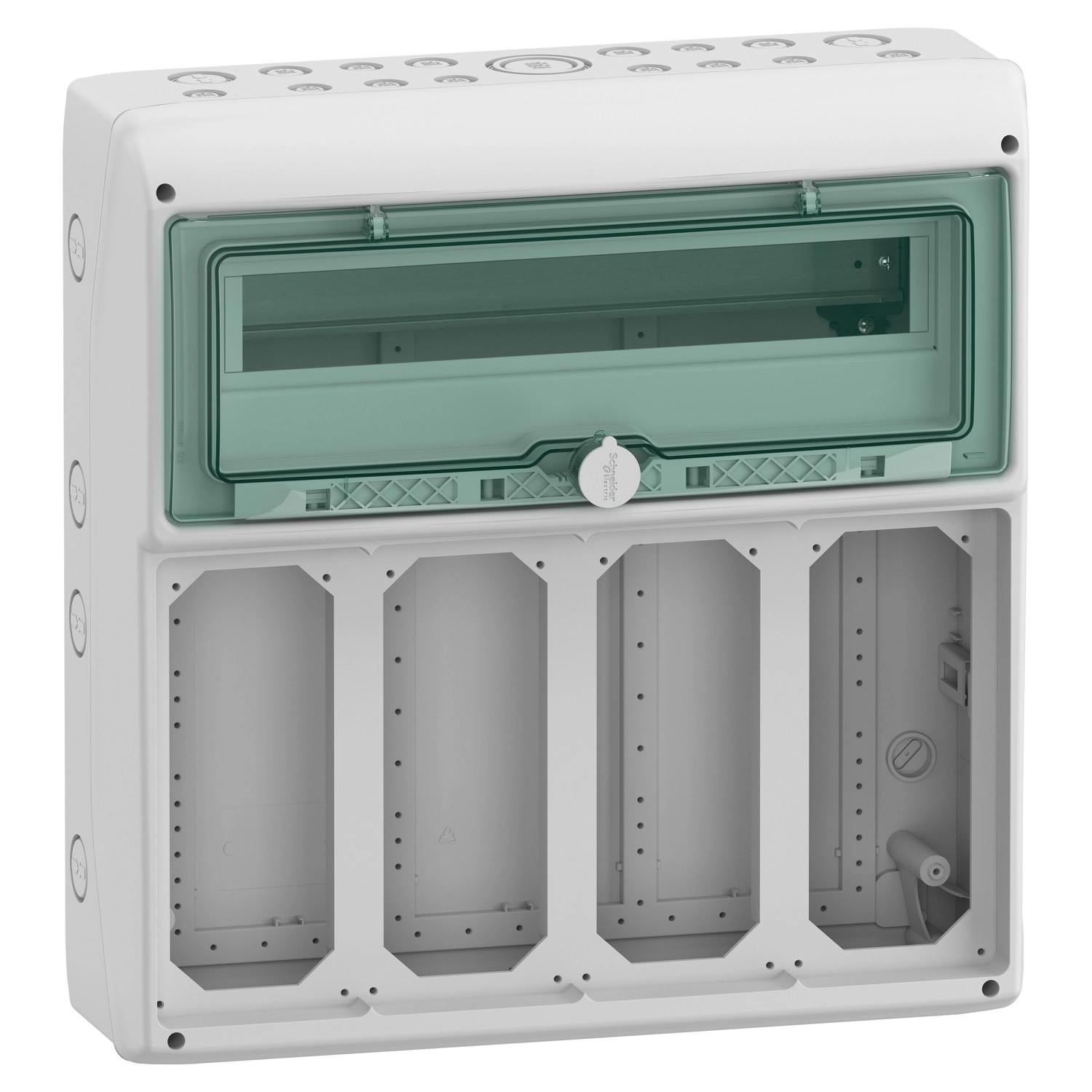

A Mureva Enclosure tokozat egy 18 modulos kivitel, amely egy vízszintes sorban helyezkedik el, összesen 4 nyitott interfésszel rendelkezik, és 103x225 mm-es alapmérettel büszkélkedhet. A tokozat külső méretei 448 mm szélesség, 460 mm magasság és 160 mm mélység, míg a belső mélység 91 mm. A zöld átlátszó ajtajú tokozat világosszürke (RAL 7035) burkolattal rendelkezik, ami nemcsak esztétikus megjelenést biztosít, hanem lehetővé teszi a belső komponensek gyors vizuális ellenőrzését is.
A Mureva Enclosure IP65-ös védelemmel rendelkezik az IEC 60529 szabvány szerint, ami tökéletes védelmet nyújt por és vízsugarak ellen. Az IK09 ütésállósági besorolás (EN 50102 szerint) garantálja a mechanikai ellenállóképességet, ami különösen fontos ipari környezetben vagy kültéri alkalmazások esetén. A tokozat kettős szigeteléssel (Class II) rendelkezik az elektromos biztonság érdekében, továbbá tűzálló, 650 °C-ig ellenáll az IEC 60695-2-1 szabvány szerint. Az UV-álló anyagból készült burkolat (ISO 4582:2010 szerint 3-as osztályú) hosszú élettartamot biztosít még közvetlen napsugárzásnak kitett kültéri környezetben is.
A tokozat maximális teljesítmény-disszipációja 39 W, névleges áramerőssége 90 A. DIN sínnel szerelt, és 17 db előre kivágott PG ISO nyílással rendelkezik a kábelbevezetéshez. A felületre szerelhető tokozat tartozékai között megtalálható 2 db vezetékkötöző és 1 db lemez 65 x 65 vagy 75 x 75 méretű dugaszolóaljzatokhoz. Opcionális zárszerkezettel is felszerelhető a biztonság további fokozása érdekében. A tokozat anyaga önkioltó polimer, ami biztosítja a hosszú élettartamot és a megbízhatóságot. Az üzemeltetési hőmérséklet-tartománya -25°C és +40°C között van, így szélsőséges időjárási körülmények között is megbízhatóan használható.
Schneider Electric Mureva Enclosure - 13188 -(Kaedra) Kiselosztó, átlátszó ajtó, 1x18 modul+4 nyílás műszaki adatok
Általános jellemzők
Gyártó: Schneider Electric
Termékcsalád: Mureva
Termék típus: Időjárásálló tokozat
Tokozat típus: Tokozat elektromos csatlakozóaljzatokhoz
Cikkszám: 13188
Mechanikai jellemzők
Alapméret: 103 x 225 mm
Szélesség: 448 mm
Magasság: 460 mm
Mélység: 160 mm
Belső mélység: 91 mm
Szerelés módja: Felületi
Szín: Ajtó: átlátszó zöld, Burkolat: világosszürke (RAL 7035)
Villamos jellemzők
Névleges áram: 90 A
Teljesítmény disszipáció: 39 W
Elektromos szigetelési osztály: Kettős szigetelés (Class II)
Túlfeszültség kategória: II
Moduláris rendszer
9 mm-es osztások száma: 36
18 mm-es modulok száma soronként: 18
18 mm-es modulok teljes száma: 18
Vízszintes sorok száma: 1
Interfész nyílások száma: 4
Lemezek száma: 1 db 65 x 65 vagy 75 x 75 méretű dugaszolóaljzatokhoz
Sín típusa: DIN
PG ISO előre kivágott nyílások száma: 17
Védelmi osztályok és szabványok
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK09 az EN 50102 szerint
Tűzállóság: 650 °C az IEC 60695-2-1 szerint
UV ellenállás: UV ellenálló: 3-as osztály az ISO 4582:2010 szerint
Üzemi hőmérséklet tartomány: -25...40 °C
Tartozékok
Mellékelt felszerelés: 2 db vezetékkötöző, 1 db lemez 65 x 65 vagy 75 x 75 dugaszolóaljzathoz
Záró opciók: Opcionális kulcszár
Előlap típusa: Átlátszó
