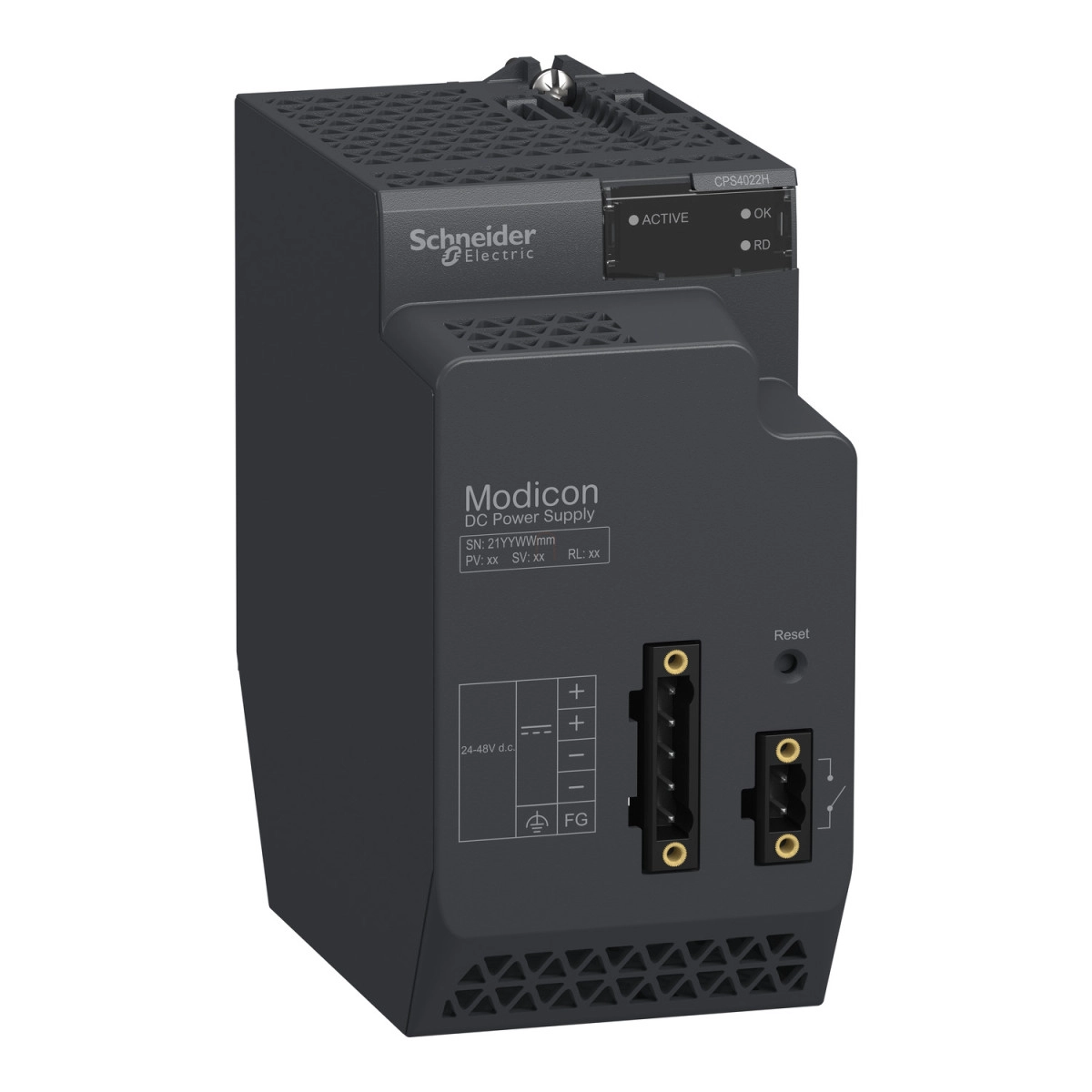

Schneider Electric Modicon X80 - Redundáns tápegység modul zord környezethez, 24-48V DC, 18W 3,3V + 40W 24V kimeneti teljesítmény, IP20, ATEX/IECEx zóna 2/22; BMXCPS4022H
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BMXCPS4022H tápmodul kompatibilis minden Modicon X80 hátlappal, ami jelentősen megkönnyíti a rendszerintegrációt. Kettős kimeneti rendszerrel rendelkezik: biztosít 18W teljesítményt 3,3V DC feszültségen az I/O modulok logikai táplálásához, valamint 40W teljesítményt 24V DC feszültségen az I/O modulok és processzorok táplálásához (amennyiben a 3,3V-os kimenet nincs terhelve). A modul széles, -25°C és +70°C közötti működési hőmérséklet-tartománya biztosítja a megbízható működést extrém környezeti feltételek között is.
A redundáns működést támogató tápegység fejlett diagnosztikai funkciókat kínál, amelyek hálózaton keresztül elérhetők. Ezek közé tartozik a hőmérséklet-érzékelés, az üzemidő-követés, a redundancia teszt, a hátralévő élettartam kijelzése és a redundancia-információk megjelenítése. A státuszjelző LED-ek (feszültség jelenlét, redundancia állapot, tápegység állapot) azonnal látható visszajelzést adnak a modul működéséről. A beépített RESET nyomógomb lehetővé teszi a hideg újraindítást szükség esetén. A modul teljes védelmi rendszert tartalmaz a másodlagos áramkörökre: túlterhelés, túlfeszültség és rövidzárlat ellen is véd, míg a primer áramkör belső, nem hozzáférhető biztosítékkal rendelkezik.
A BMXCPS4022H tápegység modul rendkívül megbízható, amit a 752 000 órás MTBF (átlagos meghibásodások közötti idő) érték is igazol. A modul IP20-as védettséggel rendelkezik, és számos nemzetközi szabványnak és direktívának megfelel, beleértve a CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zóna 2/22 és IECEx zóna 2/22 minősítéseket. A készülék kiemelkedően ellenálló a környezeti hatásokkal szemben, beleértve a gázt (Gx osztály az ISA S71.04 szerint, 3C4 osztály az IEC 60721-3-3 szerint), port és homokot (3S4 osztály az IEC 60721-3-3 szerint), sót (2-es szint az IEC 68252 szerint), valamint a penész és gombaspórák ellen (3B2 osztály az IEC 60721-3-3 szerint). A modul conformal coating bevonattal van ellátva a fokozott védelem érdekében, és osztály I, divízió 2 besorolású veszélyes helyeken is alkalmazható.
Schneider Electric Modicon X80 BMXCPS4022H redundáns tápegység modul műszaki adatok
Általános jellemzők
Termékcsalád: Modicon X80
Terméktípus: Tápegység modul
Hátlap kompatibilitás: Minden hátlappal
Alkalmazás: Zord környezethez
Hálózaton keresztül elérhető fejlett diagnosztika: Hőmérséklet érzékelés, Üzemidő tartam, Redundancia teszt, Hátralévő élettartam, Redundancia információ
Elektromos jellemzők
Primer feszültség: 24...48V
Tápáramkör típusa: DC
Primer feszültség határértékek: 18...62,4V
Bemeneti áram: 1,9A 24V-nál, 1A 48V-nál
Bekapcsolási áramlökés: 60A 24V-nál, 60A 48V-nál
I²t bekapcsoláskor: 1A².s 24V-nál, 3A².s 48V-nál
It bekapcsoláskor: 0,3A.s 24V-nál, 0,4A.s 48V-nál
Szekunder teljesítmény: 18W 3,3V DC -25...70°C-on I/O modul logikai tápellátás, 40W 24V DC -25...70°C-on I/O modul és processzor tápellátás (ha 3,3V nincs terhelve)
Áram szekunder feszültségen: 5,5A 3,3V DC I/O modul logikai tápellátás, 1,67A 24V DC I/O modul és processzor tápellátás
Maximális teljesítmény disszipáció: 8,5W
Védelmek: Belső, nem hozzáférhető biztosíték a primer áramkörnél, Túlterhelés elleni védelem a szekunder áramkörnél, Túlfeszültség elleni védelem a szekunder áramkörnél, Rövidzárlat elleni védelem a szekunder áramkörnél
MTBF megbízhatóság: 752000 óra
Kijelzés és kezelőszervek
Állapotjelző LED-ek: 1 LED (zöld) feszültség jelenlét (OK), 1 LED (zöld) redundancia OK, 1 LED (zöld) tápegység állapot
Vezérlés típusa: RESET nyomógomb hideg újraindításhoz
Csatlakozások
Elektromos csatlakozás: 1 csatlakozó 2 pin(ek) riasztórelé, 1 csatlakozó 5 pin(ek) tápfeszültség, védőföld
Maximális kábelhossz az eszközök között: 10m, 15m
Mechanikai jellemzők
Szigetelési ellenállás: >= 100 MOhm primer/föld, >= 100 MOhm primer/szekunder
Termék súlya: 0,81 kg
Környezeti jellemzők
IP védettségi fokozat: IP20
Mikroszünet elleni immunitás: 1 ms
Szigetelési szilárdság: 1500V primer/föld, 1500V primer/szekunder
Tárolási környezeti hőmérséklet: -40...85°C
Működési környezeti hőmérséklet: -25...70°C
Relatív páratartalom: 10...95% kondenzáció nélkül
Védőkezelés: Conformal coating
Szabványok és tanúsítványok
Direktívák: 2014/35/EU - alacsony feszültségű direktíva, 2014/30/EU - elektromágneses kompatibilitás, 2014/34/EU - ATEX direktíva
Termék tanúsítványok: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zóna 2/22, IECEx zóna 2/22
Veszélyes helyszín: I. osztály, 2. divízió
