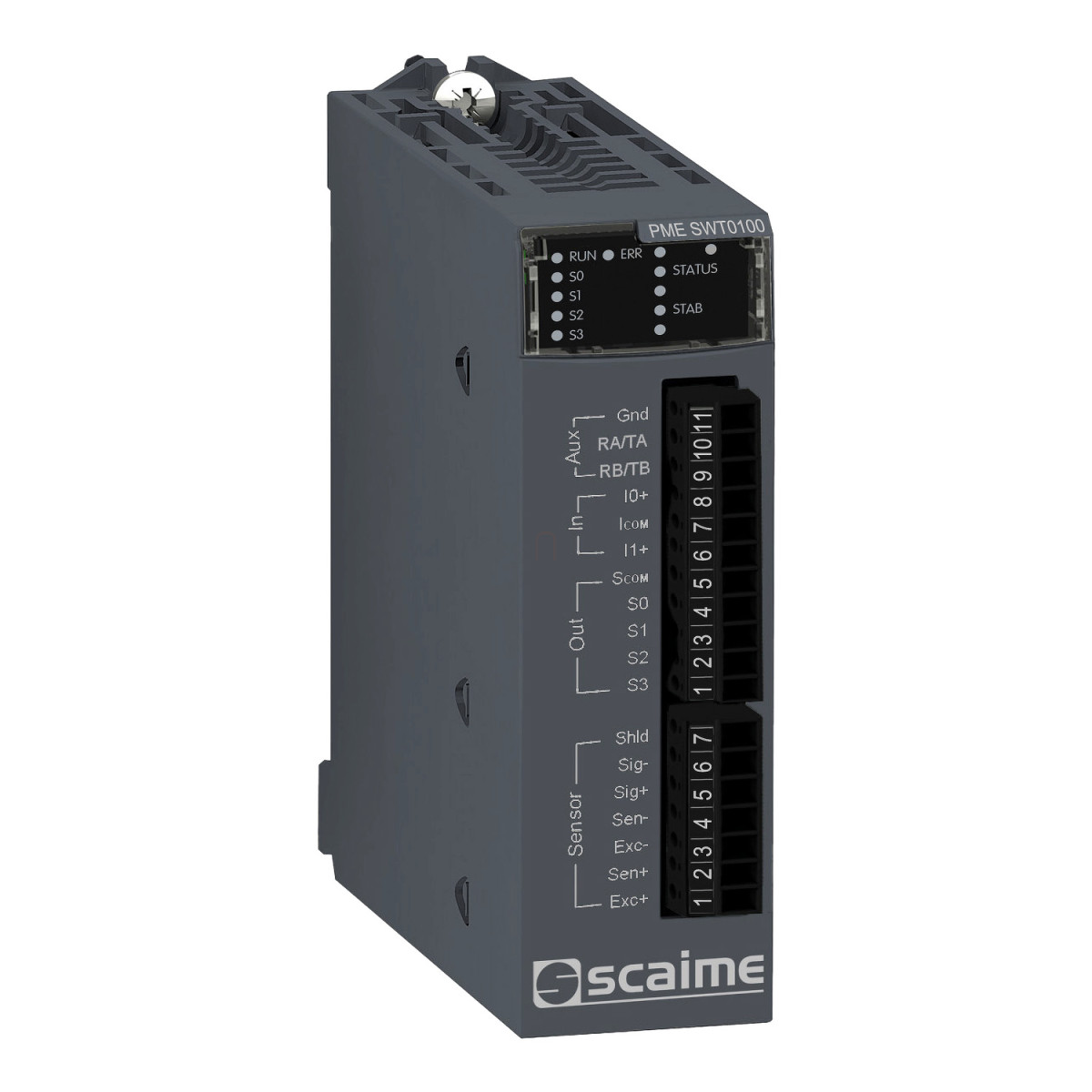

A Schneider Electric Modicon X80 PMESWT0100 egy professzionális Ethernet rendszerű mérlegjel-továbbító modul, amely ipari környezetben biztosít nagy pontosságú tömegmérési képességeket. Ez az egy csatornás bővítőmodul ideális választás azoknak a rendszerintegrátoroknak és mérnököknek, akik precíz súlymérési funkciókat szeretnének integrálni automatizálási rendszerükbe.
A PMESWT0100 modul a Modicon X80 termékcsaládhoz tartozik, és tökéletesen kompatibilis a BMEXBP sorozatú hátlapokkal, a BMECRA31210 fej modullal, valamint a BMEP58 sorozatú processzorral. A modul rendkívüli mérési pontosságát a 24 bites belső felbontás biztosítja, amely gyárilag kalibrált 1 millió pont felhasználói felbontást tesz lehetővé, illetve 500000 pontot 2 mV/V esetén. Ez a kiemelkedő felbontás garantálja, hogy a legkisebb súlyváltozást is érzékelni tudja, ami kritikus fontosságú lehet precíziós adagolási vagy súlyellenőrzési folyamatokban.
A Schneider Electric PMESWT0100 modul kiemelkedő funkcionalitással rendelkezik. A belső mérési sebessége 6-400 mérés/másodperc között állítható, külső adatátvitelnél pedig 100 mérés/másodperc sebességet biztosít. Rendelkezik 4 pozitív logikájú (forrás) digitális kimenettel, amelyből 2 adagolásra, 2 pedig küszöbérték figyelésére használható. Ezek a kimenetek maximum 55 V DC feszültséget és 400 mA névleges kimeneti áramot biztosítanak, 2 ms válaszidővel. A modulon továbbá 2 pozitív logikájú digitális bemenet található mérlegfunkciók vezérléséhez, amelyek 9-28 V DC között működnek 1-es állapotban, és 24 V esetén 20 mA áramot igényelnek. A modulon számos státuszjelző LED található, amelyek segítségével könnyen nyomon követhető az eszköz működése, a kommunikáció állapota, valamint a különböző hibák jelenléte. Többek között jelzést ad a modul működéséről (RUN), hibáról (ERR), külső hibáról (I/O), kommunikációról (COM), teszt módról (TEST), kalibrációról (CAL), konverter hibáról (FAULT), memória sérülésről (MEM ERR), valamint a digitális kimenetek állapotáról (S0, S1).
A modul fizikai méretei és szerelhetősége is kiváló rugalmasságot biztosít. Különböző típusú BMEXBP hátlapokon szerelhető, a rack méretétől függően (BMEXBP0400/0400H: 242.4 mm, BMEXBP0800/0800H: 372.8 mm, BMEXBP1200/1200H: 503.2 mm hosszúságú). A készülékhez részletes bekötési rajzok és példák állnak rendelkezésre, amelyek segítik a detektor, nyomógomb és kimenet bekötését. A PMESWT0100 modulon található csatlakozó terminálblokk (ketrec, csavar vagy rugós) vagy FCN csatlakozó fogadására alkalmas, valamint AM1 ED sínre is szerelhető (35 mm széles, 15 mm mély). Az átgondolt kialakítás és a részletesen dokumentált csatlakozási lehetőségek megkönnyítik a modul integrálását bármilyen ipari környezetbe, ahol nagy pontosságú súlymérési funkciókra van szükség.
Schneider Electric Modicon X80 - PMESWT0100 -expert bővítő modul, mérleg kártya műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon X80
Termék vagy komponens típusa: Mérlegjel-továbbító modul
Kiegészítő információk
Termék kompatibilitás: BMEXBP... hátlap, BMECRA31210 fej modul, BMEP58... processzor
Teljesítményfelvétel: 3,5 W
Mérési bemenetek száma: 1
Bemeneti feszültség: 5 V DC
Felbontás: 24 bit belső, 1000000 pont felhasználói gyárilag kalibrált, 500000 pont 2 mV/V-nál
Mérési sebesség: 6...400 mérés másodpercenként belső, 100 mérés másodpercenként külső
Kimenet típusa: Reflex digitális kimenet
Digitális kimenetek száma: 4 pozitív logika (forrás) összesen, 2 adagoláshoz, 2 küszöbérték felügyelethez
Digitális kimenet feszültsége: <= 55 V DC
Névleges kimeneti áram: 400 mA
Válaszidő: 2 ms
Digitális bemenetek száma: 2 pozitív logika a mérlegfunkciókhoz
0 állapot garantált feszültség: 0...3 V DC
1 állapot garantált feszültség: 9...28 V DC
Digitális bemenet áram: 20 mA 24 V-nál
Állapotjelző LED-ek
1 LED (zöld) modul működés (RUN)
1 LED (piros) modul hiba (ERR)
1 LED (piros) külső hiba (I/O)
1 LED (zöld) kommunikáció (COM)
1 LED (sárga) teszt üzemmód (TEST)
1 LED (zöld) kalibráció (CAL)
1 LED (piros) konverter hiba (FAULT)
1 LED (piros) memória sérülés (MEM ERR)
1 LED (zöld) digitális kimenet állapot (S0)
1 LED (zöld) digitális kimenet állapot (S1)
Fizikai paraméterek
Nettó tömeg: 0,233 kg
Méretek
A modul különböző BMEXBP hátlapokra szerelhető:
BMEXBP0400 és BMEXBP0400H: 242,4 mm (9,54 in)
BMEXBP0800 és BMEXBP0800H: 372,8 mm (14,68 in)
BMEXBP1200 és BMEXBP1200H: 503,2 mm (19,81 in)
Csatlakozások
A modul csatlakoztatható:
(1) eltávolítható sorkapoccsal (ketrec, csavar vagy rugós)
(2) FCN csatlakozóval
(3) AM1 ED sínre: 35 mm széles, 15 mm mély. Csak BMEXBP0400/0400H/0800/0800H/1200/1200H rack esetén lehetséges.
