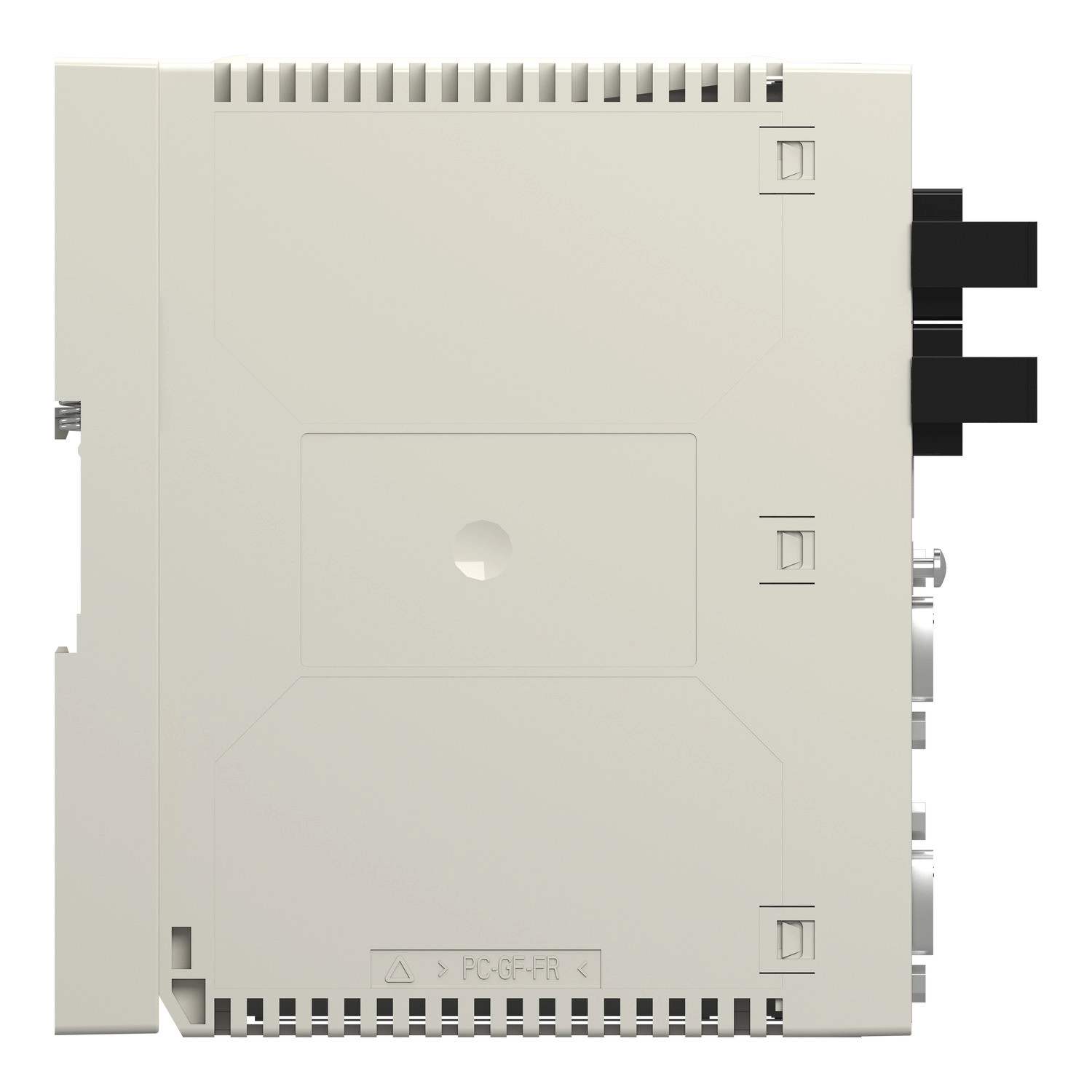

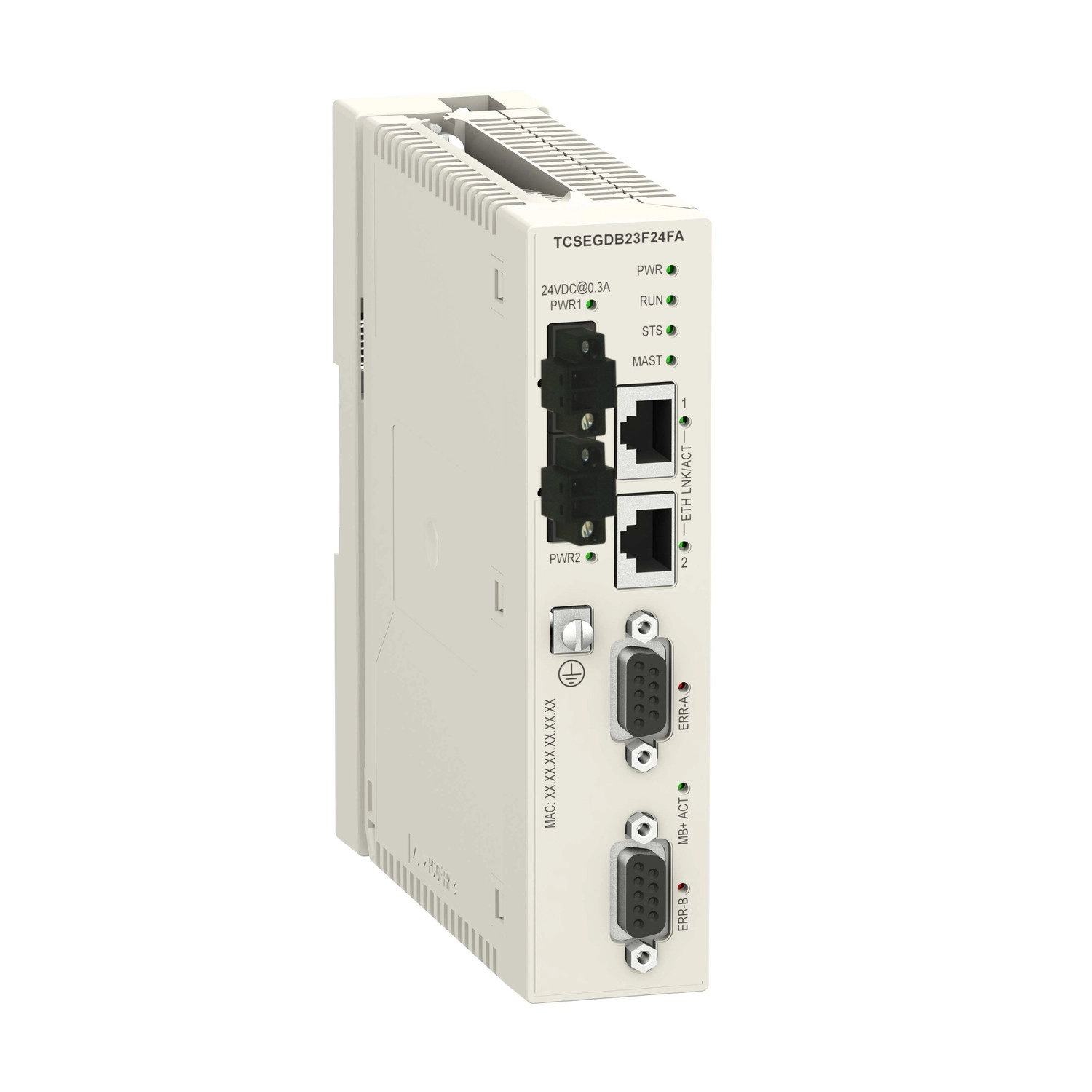

A Schneider Electric TCSEGDB23F24FA egy Modbus Plus proxy modul a Modicon X80 termékcsaládból, mely a Modicon M340 és M580 PLC-khez használható. Ez a kommunikációs átjáró lehetővé teszi az Ethernet Modbus TCP és Modbus Plus hálózatok közötti adatforgalom menedzselését, így biztosítva a modern Ethernet alapú és a tradicionális Modbus Plus hálózatok zökkenőmentes integrációját.

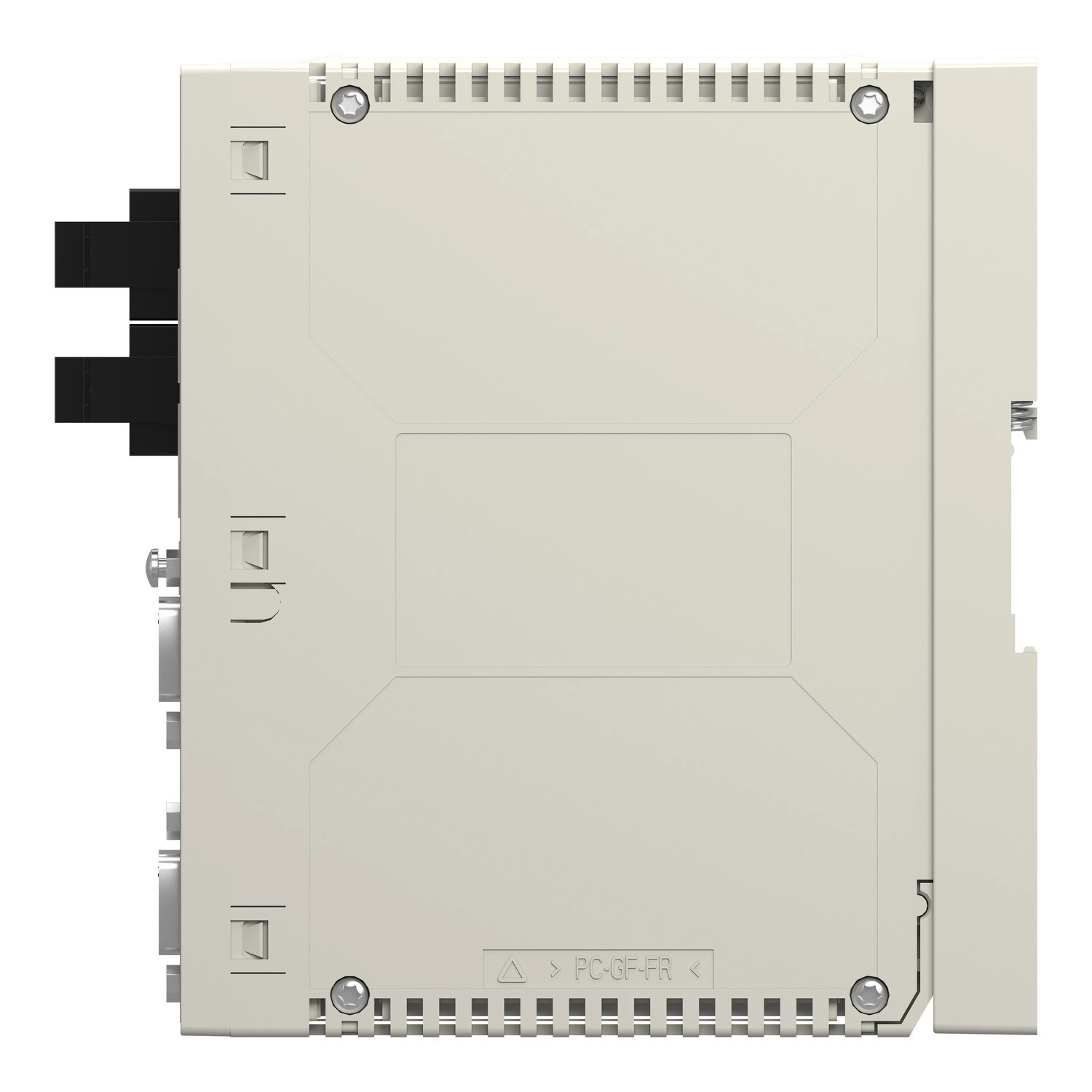

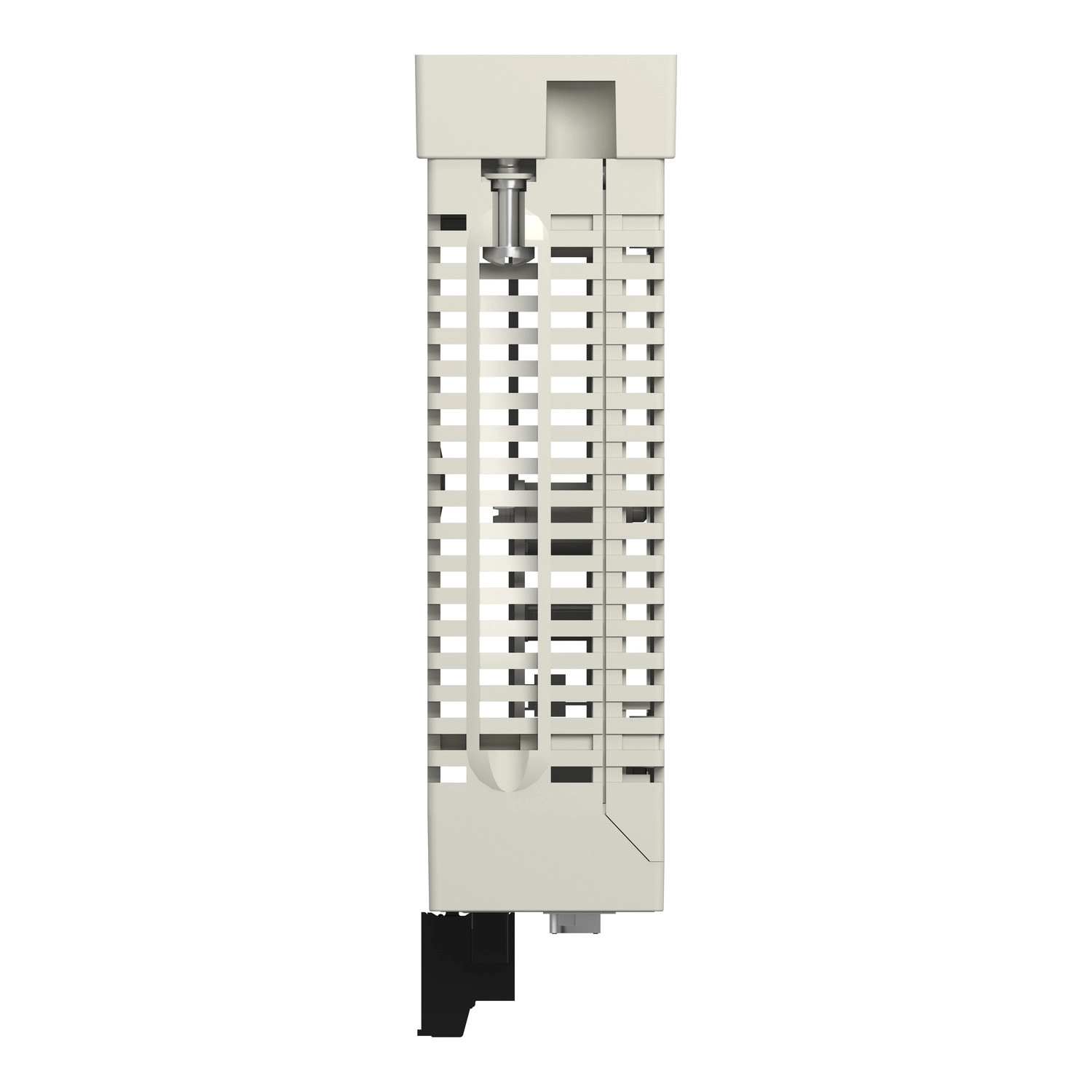

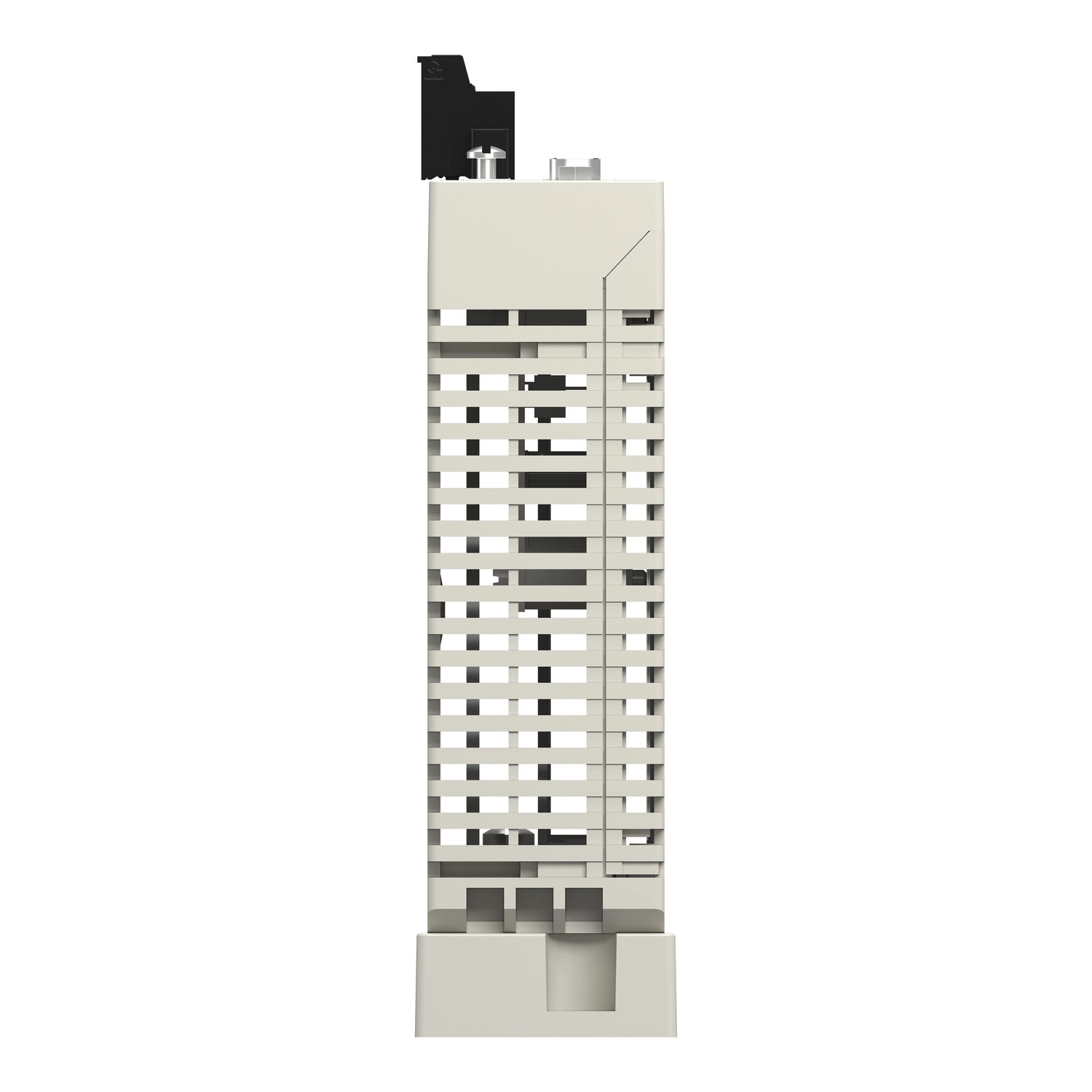

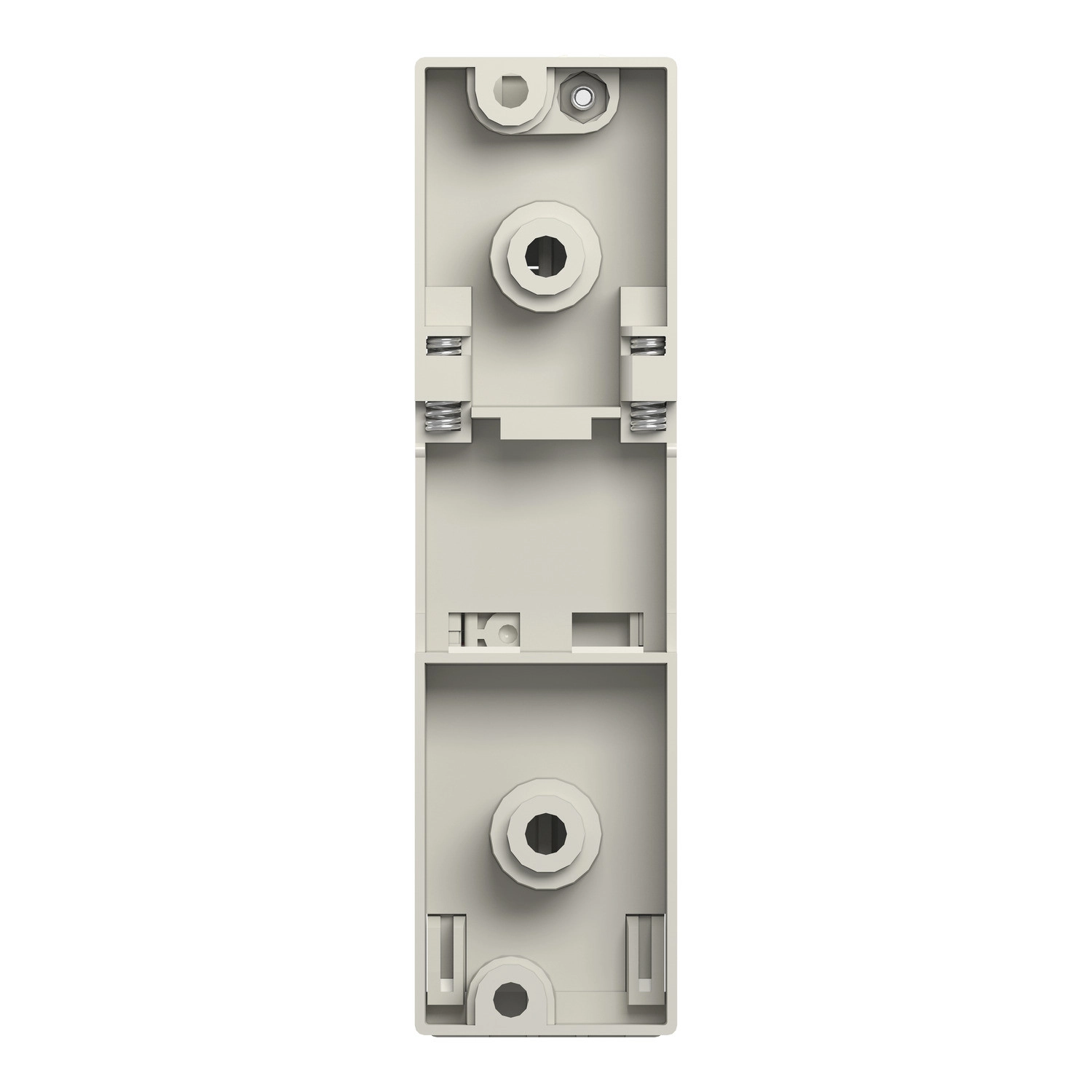

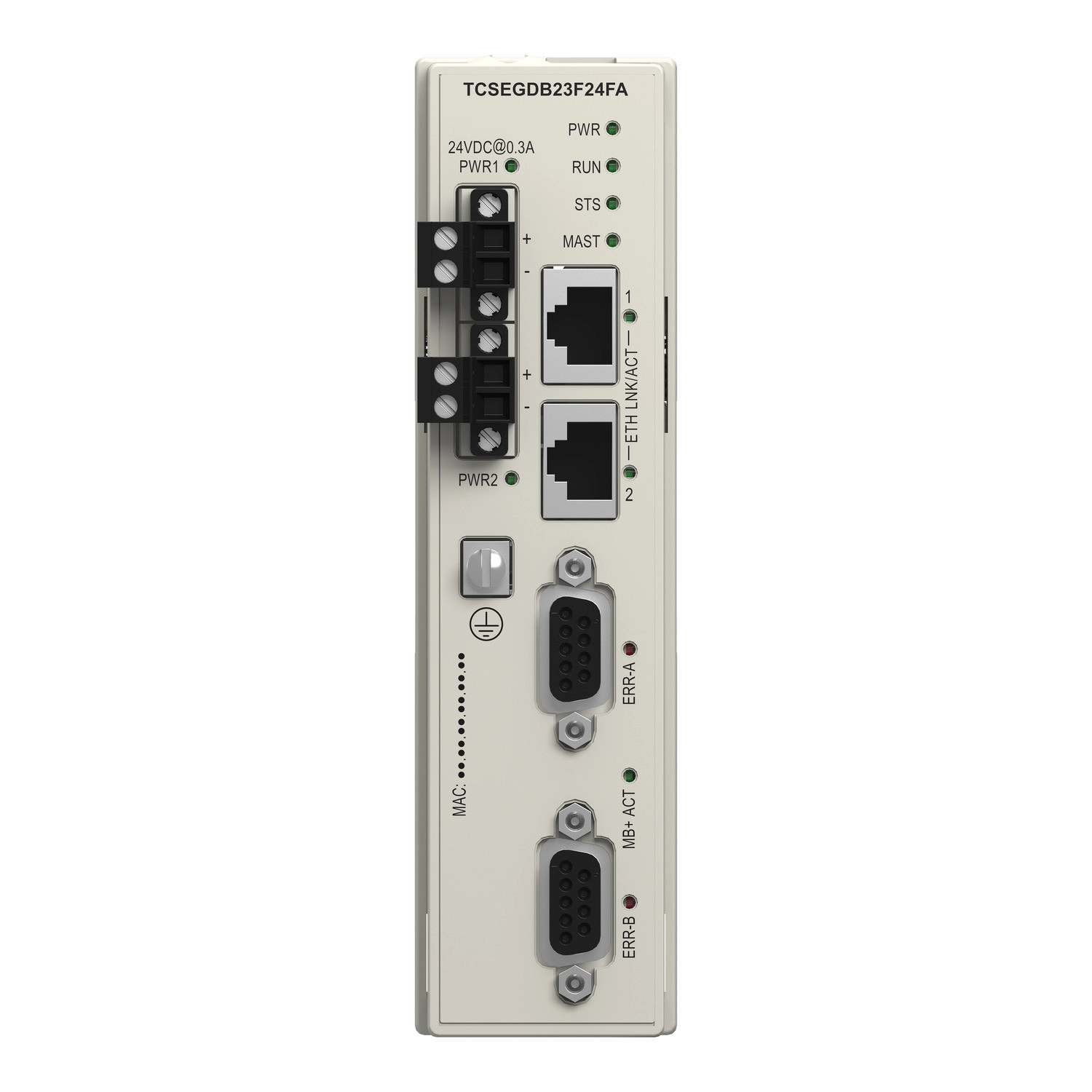

A TCSEGDB23F24FA modul standard formátumú, ipari busz felépítésű, és kiváló kommunikációs képességekkel rendelkezik. A készülék két különböző fizikai interfészt támogat: 10/100BASE-T Ethernet és RS485 Modbus Plus csatlakozást. A hozzáférési módszer tekintetében token ring technológiát használ a Modbus Plus esetében, míg a Modbus TCP kommunikációnál CSMA/CD protokollt alkalmaz. A modul 2 Ethernet TCP/IP RJ45 csatlakozóval rendelkezik a Modbus TCP, valamint 2 Modbus SUB-D 9 csatlakozóval a Modbus Plus kommunikáció számára.
A TCSEGDB23F24FA proxy modul számos kommunikációs szolgáltatást támogat, többek között Modbus TCP üzenetküldést, Modbus Plus üzenetküldést, konfigurációs vezérlést, diagnosztikai funkciókat, valamint Modbus Plus szerver funkciót (amit a PLC szkennelhet). További képességei között megtalálható az FDR (Fast Device Replacement), az SNMP hálózati menedzsment, olvasási/írási változók kezelése, Global Data és Peer cop párbeszéd. A modul akár 128 szerver eszközt képes kezelni, ami jelentős rugalmasságot biztosít az ipari automatizálási rendszerek tervezésénél.
A kommunikáció sebessége Modbus Plus esetében 1 Mbit/s, ami 450 méteres buszvezetéket tesz lehetővé szegmensenként, illetve 1800 méteres buszvezetéket 3 ismétlő használatával. Modbus TCP esetében a sebesség 10-100 Mbit/s között változhat, 100 méteres maximális buszvezetékkel ismétlő nélkül. Áramfogyasztás tekintetében a modul 300 mA-t igényel 24 V DC külső tápellátás mellett.
A TCSEGDB23F24FA eszköz széles működési hőmérséklettartománnyal rendelkezik (0-60°C), és tárolási hőmérséklete -45°C és 85°C között lehet. Relatív páratartalom szempontjából 10-95% között működőképes, kondenzáció nélkül, és legfeljebb 2000 méteres tengerszint feletti magasságig használható. Fontos megjegyezni, hogy a termék gyártása 2026. december 31-én megszűnik, és a szervizelési időszak 2034. december 31-én ér véget, ami lényeges információ a hosszú távú ipari rendszertervezés szempontjából.
Modicon X80 Modbus Plus proxy modul TCSEGDB23F24FA műszaki adatok
Általános jellemzők
Termékcsalád: Modicon X80
Terméktípus: Modbus Plus proxy modul
Kompatibilitás: Modicon M340, Modicon M580
Struktúra típus: Ipari busz
Formátum: Standard
Áramfelvétel: 300 mA 24 V DC külső tápellátás mellett
Kommunikációs jellemzők
Kommunikációs átjáró: Ethernet Modbus TCP - Modbus Plus
Fizikai interfész: 10/100BASE-T, RS485
Hozzáférési módszer: Token ring (Modbus Plus), CSMA/CD (Modbus TCP)
Átviteli közeg: Modbus Plus egypáras sodrott érpár kábel, Modbus TCP 5. kategóriás árnyékolt sodrott érpár (STP)
Átviteli sebesség: 1 Mbit/s, 450 m busz Modbus Plus esetén szegmensenként; 1 Mbit/s, 1800 m busz Modbus Plus esetén 3 ismétlővel; 10-100 Mbit/s, 100 m busz Modbus TCP esetén ismétlő nélkül
Szerverek maximális száma: 128
Beépített csatlakozók: 2 Ethernet TCP/IP - RJ45 Modbus TCP-hez, 2 Modbus - SUB-D 9 Modbus Plus-hoz
Kommunikációs szolgáltatások
Modbus TCP üzenetküldés
Modbus Plus üzenetküldés
Konfigurációs vezérlés
Diagnosztika
Modbus Plus szerver (PLC által szkennelt)
FDR (Fast Device Replacement)
SNMP hálózati menedzsment
Olvasási/írási változók
Global Data
Peer cop párbeszéd
Környezeti feltételek
Működési hőmérséklet: 0-60°C
Tárolási hőmérséklet: -45-85°C
Relatív páratartalom: 10-95% kondenzáció nélkül
Üzemi magasság: <= 2000 m
Termék életciklus
Gyártás megszűnése: 2026. december 31.
Szerviz támogatás vége: 2034. december 31.
