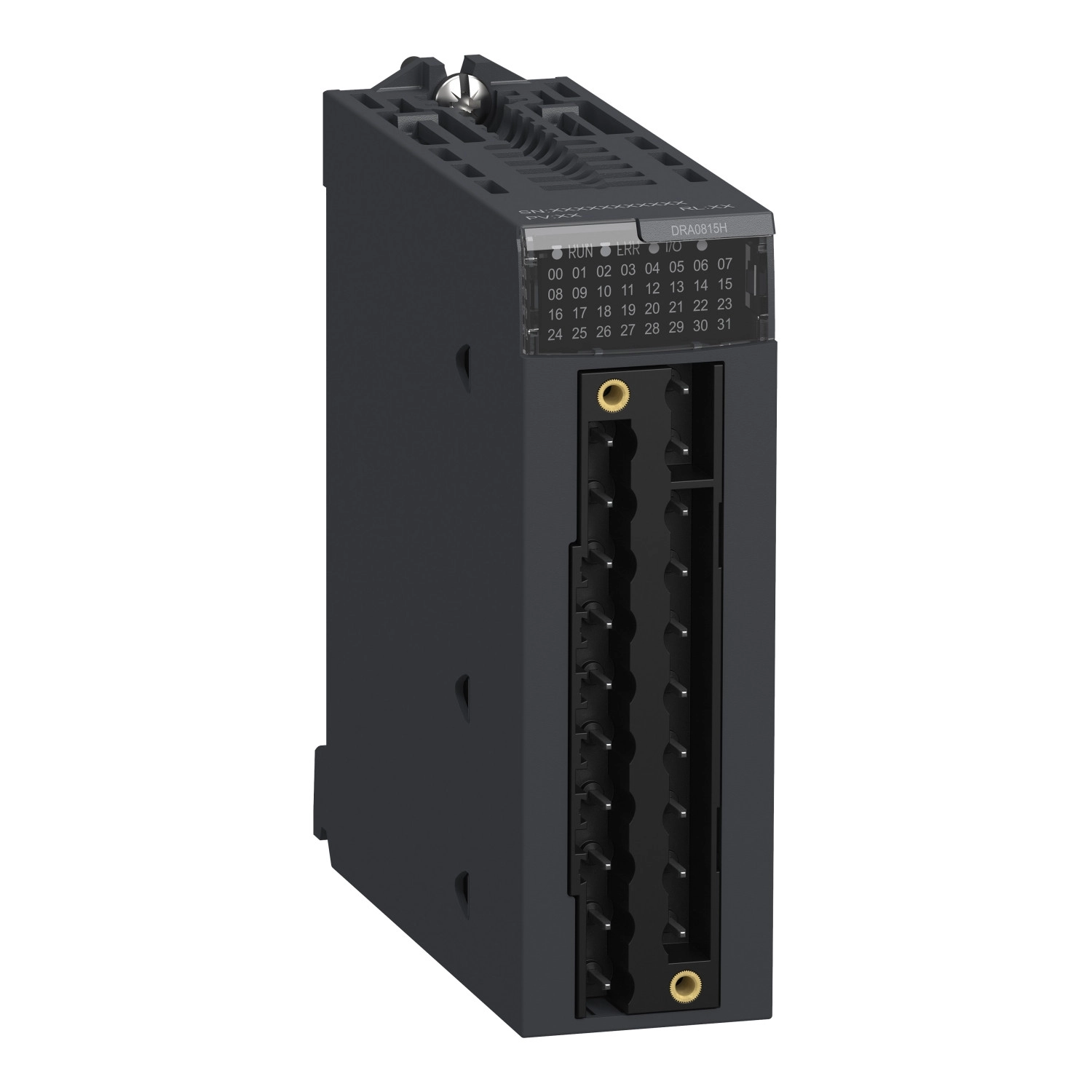

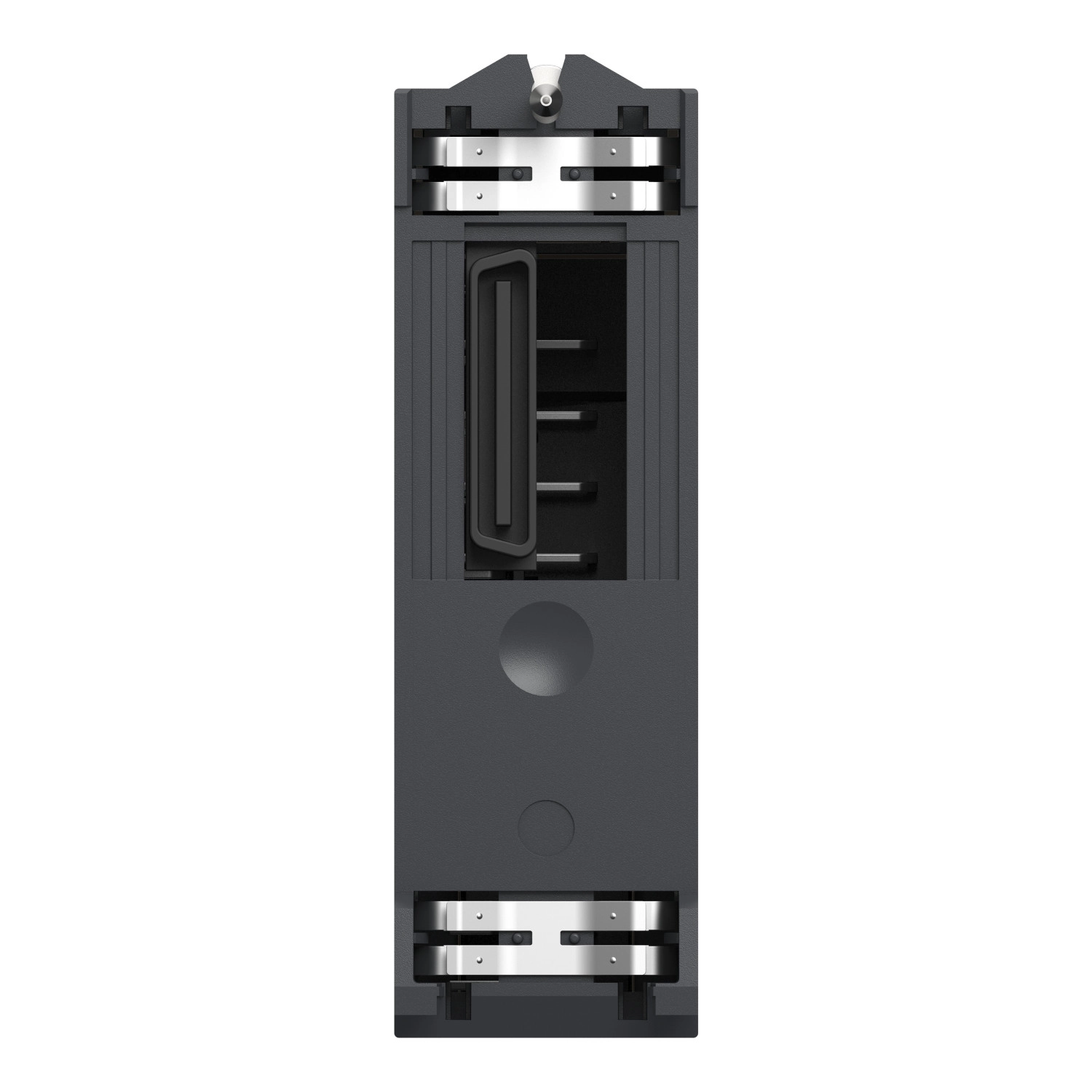

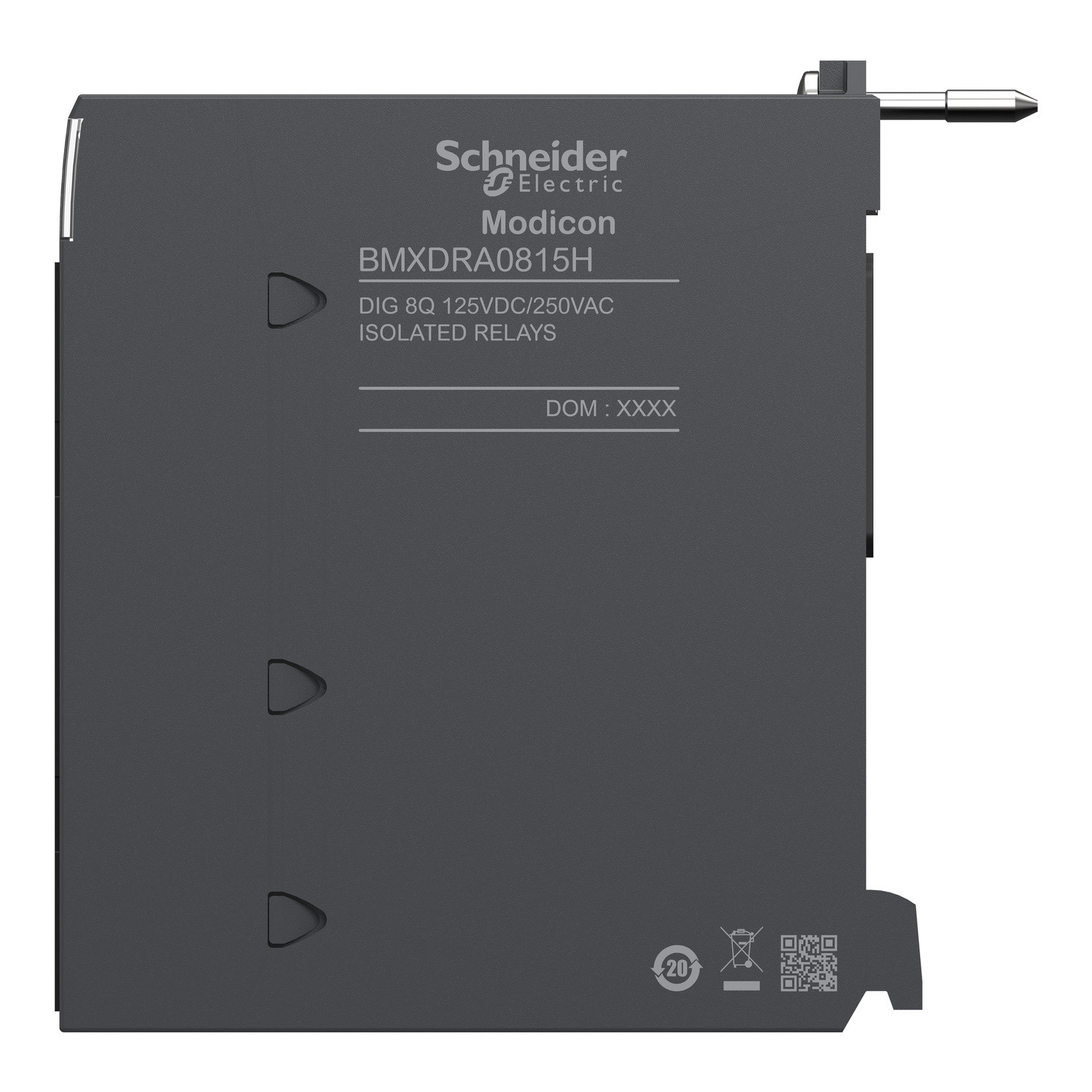

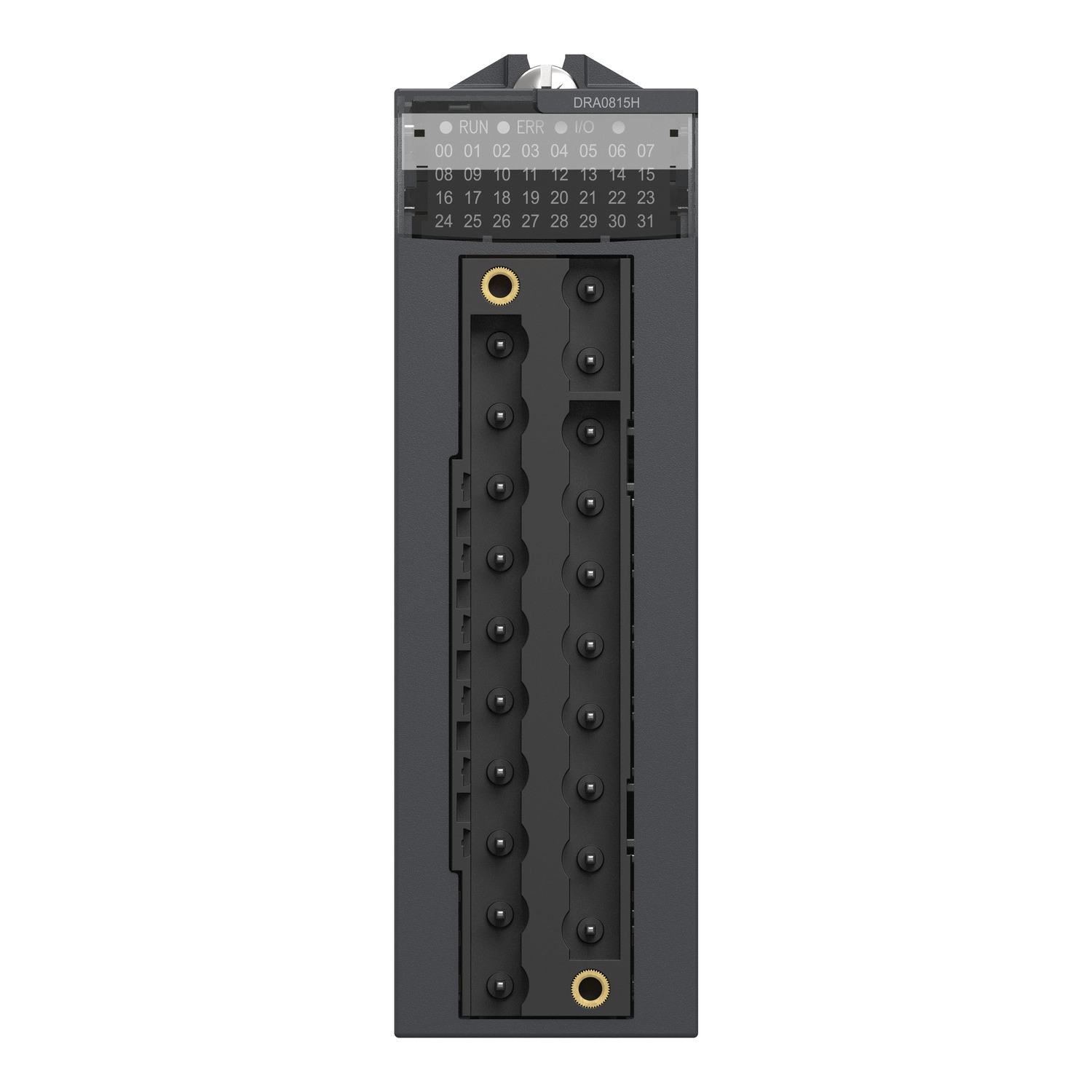

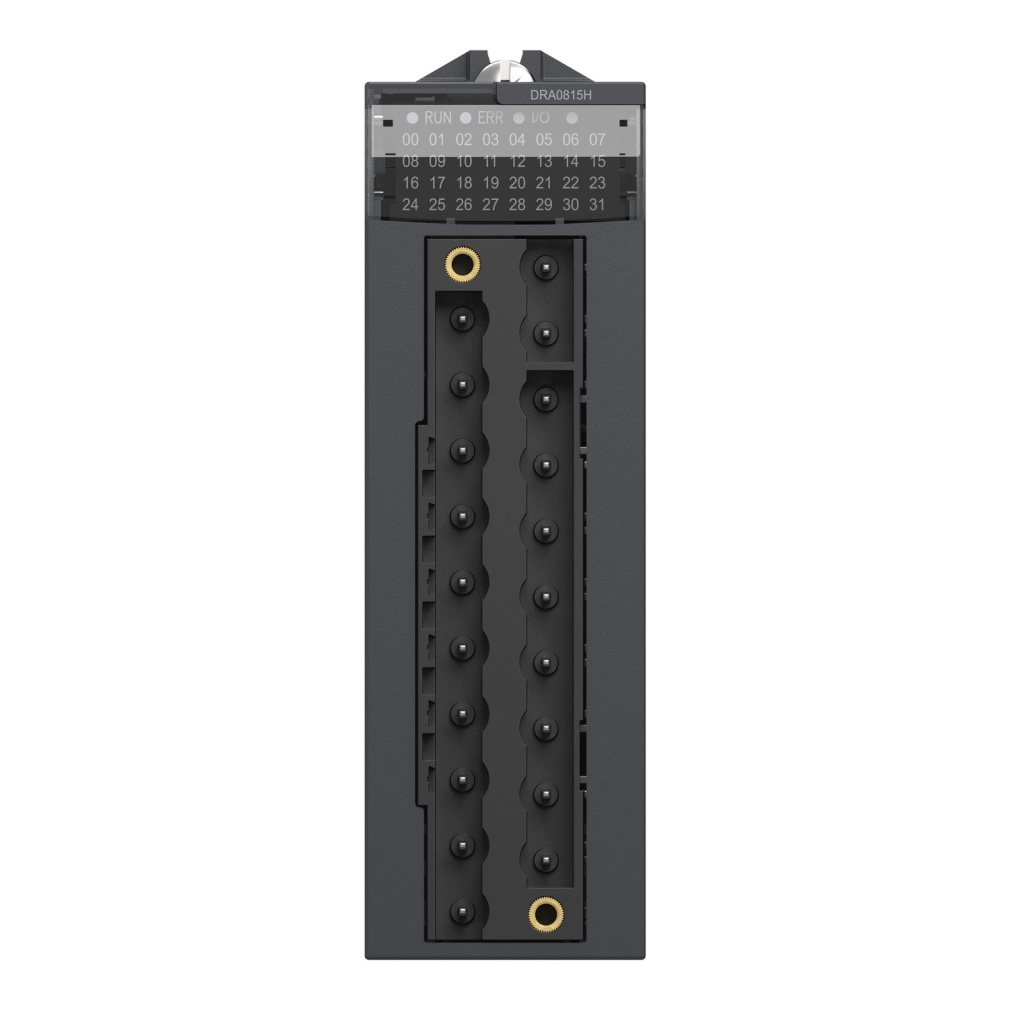

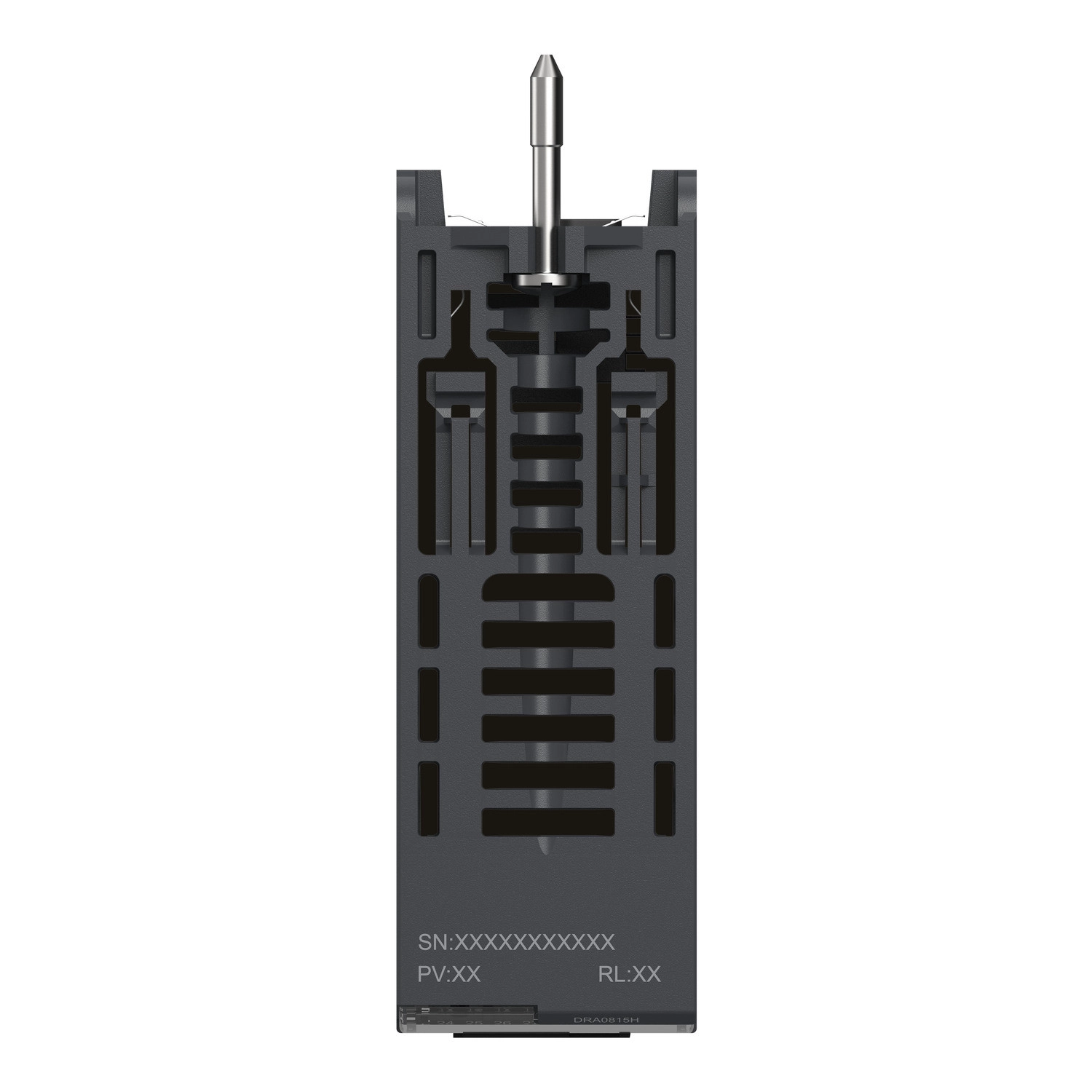

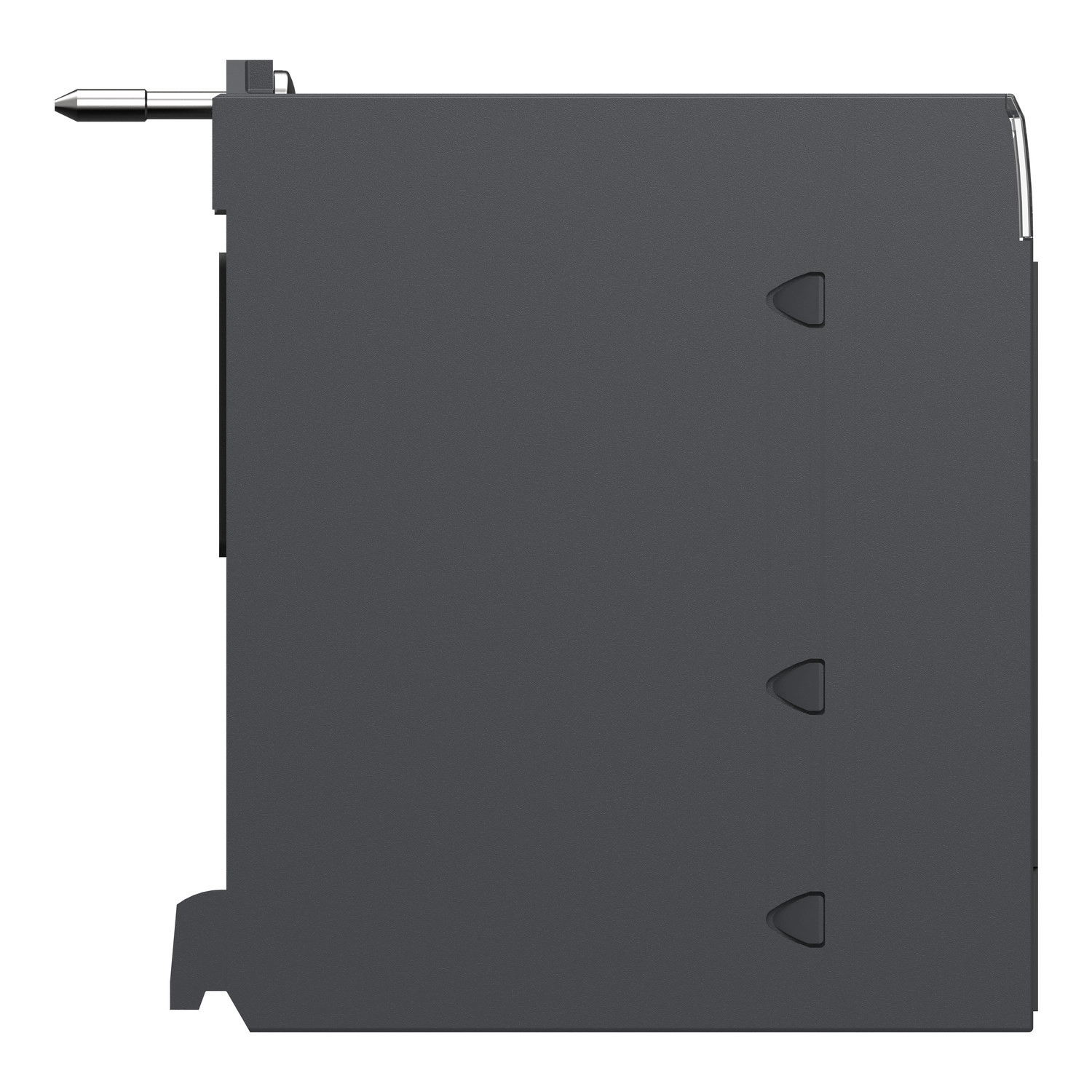

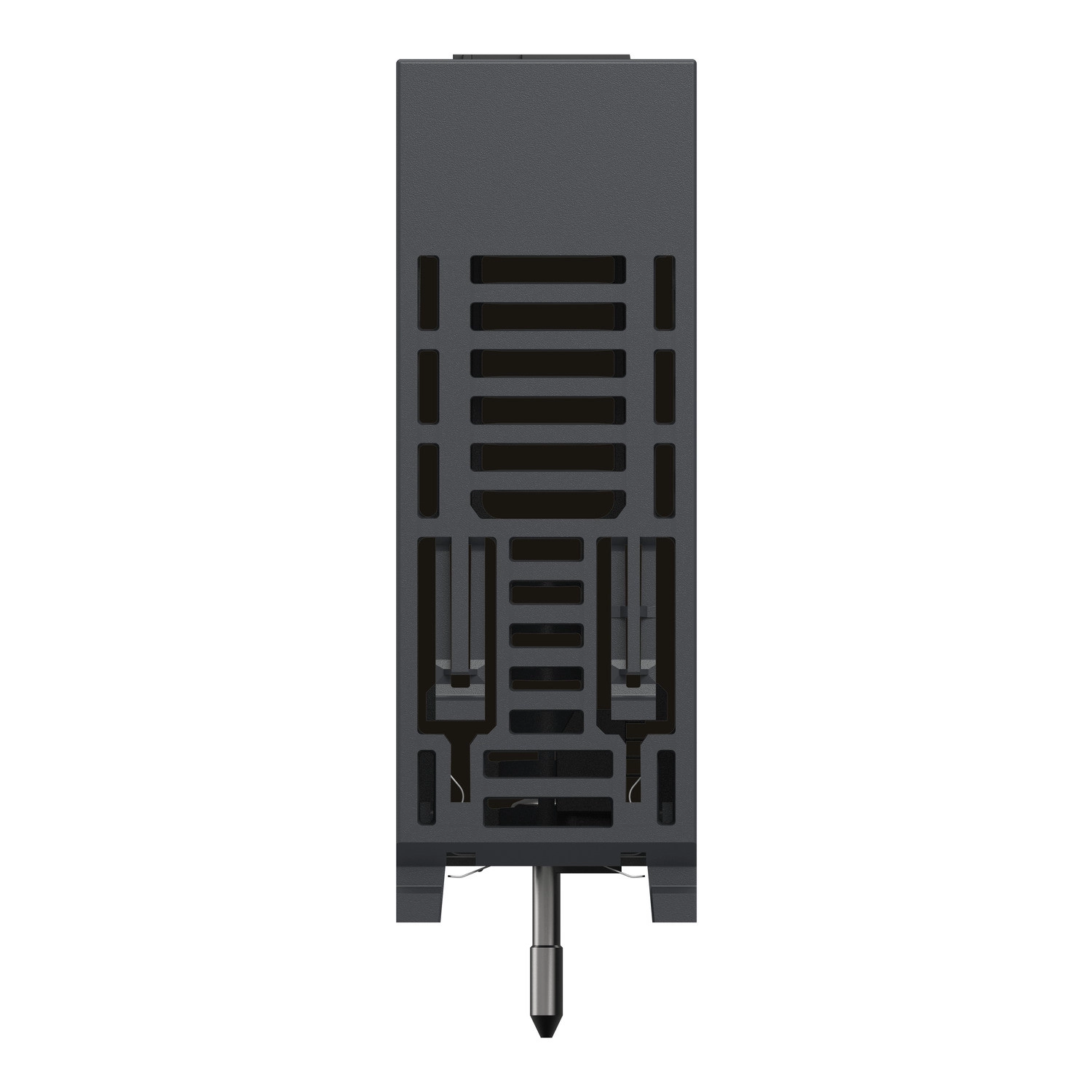

A Schneider Electric Modicon X80 BMXDRA0815H relémodul rendkívül megbízható megoldást kínál az ipari automatizálási rendszerek számára, különösen zordonabb környezeti körülmények között. Ez a Discrete kimeneti modul 8 db NO (alaphelyzetben nyitott) relékimenetet tartalmaz, amelyek megfelelnek az EN/IEC 61131-2 szabványnak, így tökéletesen illeszkedik a Modicon X80 termékcsalád rendszereihez.
A BMXDRA0815H kiváló sokoldalúságot biztosít a széles feszültségtartománynak köszönhetően. A kimenetek 24-240V AC (19-264V AC) és 24-125V DC (5-150V DC) tartományban működőképesek, ami szinte bármilyen ipari alkalmazáshoz megfelelővé teszi. A pozitív logikájú kimenetek pontos és megbízható kapcsolást biztosítanak. Az elektrikus csatlakozást 20 pólusú sorkapocs biztosítja, ami egyszerű telepítést tesz lehetővé.
A termék kimagasló teljesítményt nyújt a zordon környezeti feltételek mellett is. Gáz-, por-, homok- és sóállósága (Gx, 3C4, 3S4 osztályok, 2-es szintű sóállóság), valamint penész- és gombaspóra-ellenállása (3B2 osztály) kiemelkedő. A -25°C és +70°C közötti működési hőmérséklettartomány, illetve a 0-95% relatív páratartalom melletti működőképesség (60°C-on, kondenzáció nélkül) biztosítja, hogy a modul a legváltozatosabb ipari környezetekben is megbízhatóan teljesítsen. A konformal bevonat további védelmet nyújt a környezeti hatásokkal szemben. A 0-2000 méteres működési magasság (2000-5000 méter között teljesítménycsökkentő tényezővel) szintén rugalmasságot biztosít a telepítés helyének kiválasztásában.
A modul műszaki jellemzői között szerepel a 3A-es hagyományos szabad levegőn mért termikus áram, a 10MOhm-nál nagyobb szigetelési ellenállás (500V DC mellett), valamint a 3,6W-os teljesítményfelvétel. A kimeneti válaszidő aktiválásnál maximum 10 ms, deaktiválásnál maximum 13 ms. A termék tipikus áramfelvétele 40 mA 3,3V DC mellett, illetve 101 mA 24V DC mellett. A rendkívül magas, 3200000 órás MTBF (átlagos hibamentes üzemidő) érték kiemelkedő megbízhatóságot garantál. A modul különböző védelmi megoldásokat tartalmaz, beleértve a külső rövidzárlat-, túlterhelés- és túlfeszültség-védelmet, mind az AC, mind a DC induktív hálózatok esetén. A kimenetek védelme érdekében gyors kiolvadású biztosítékokat, DC kimeneteknél kisütő diódákat, AC kimeneteknél RC áramköröket vagy ZNO túlfeszültség-korlátozókat ajánlott használni. A minimális kapcsolási áram 1 mA 5V DC esetén.
Schneider Electric Modicon X80 BMXDRA0815H műszaki adatok
Fő jellemzők
Termékcsalád: Modicon X80
Termék típusa: Relés Discrete kimeneti modul
Speciális alkalmazás: Zordon környezethez
Discrete kimenetek száma: 8 (EN/IEC 61131-2 szabványnak megfelelően)
Discrete kimenet logika: Pozitív
Discrete kimenet feszültség: 24...240 V / 19...264 V AC, 24...125 V / 5...150 V DC
Kiegészítő jellemzők
Elektromos csatlakozás: 20 pólusú sorkapocs
Hálózati frekvencia: 50/60 Hz
Hálózati frekvencia határok: 47...63 Hz
Érzékelő tápellátás: 5...150 V, 19...264 V
Hagyományos szabad levegőn mért termikus áram [Ith]: 3 A
Szigetelési ellenállás: > 10 MOhm 500 V DC
Teljesítményfelvétel: 3.6 W
Válaszidő kimeneten: <= 10 ms aktiválás, <= 13 ms deaktiválás
Tipikus áramfelvétel: 40 mA 3.3 V DC-nél, 101 mA 24 V DC-nél
MTBF megbízhatóság: 3200000 óra
Védelmi típusok
Külső rövidzárlat védelem
Külső túlterhelés védelem
Külső túlfeszültség védelem, induktív AC hálózat
Külső túlfeszültség védelem, induktív DC hálózat
Kimenet túlterhelés védelem: Használj 1 gyors kiolvadású biztosítékot csatornánként vagy csatorna csoportonként
Kimenet túlfeszültség védelem: Használj kisütő diódát minden DC kimeneten, Használj RC áramkört minden AC kimeneten, Használj ZNO túlfeszültség-korlátozót minden AC kimeneten
Kimenet rövidzárlat védelem: Használj 1 gyors kiolvadású biztosítékot csatornánként vagy csatorna csoportonként
Minimális kapcsolási áram: 1 mA 5 V DC
Állapotjelző LED-ek
1 LED (zöld) RUN
1 LED csatornánként (zöld) csatorna diagnosztika
1 LED (piros) ERR
1 LED (piros) I/O
Környezeti jellemzők
IP védettségi szint: IP20
Környezeti jellemzők: Gáz ellenálló osztály Gx, Gáz ellenálló osztály 3C4, Por ellenálló osztály 3S4, Homok ellenálló osztály 3S4, Só ellenálló szint 2, Penészgomba növekedés ellenálló osztály 3B2, Gombaspóra ellenálló osztály 3B2
Dielektromos szilárdság: 1780 V AC 50/60 Hz-en 1 percig
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Környezeti hőmérséklet tároláshoz: -40...85 °C
Környezeti hőmérséklet üzemeltetéshez: -25...70 °C
Relatív páratartalom: 0...95 % 60 °C-on kondenzáció nélkül
Védőkezelés: Konformal bevonat
Működési magasság: 0...2000 m, 2000...5000 m teljesítménycsökkentő tényezővel
