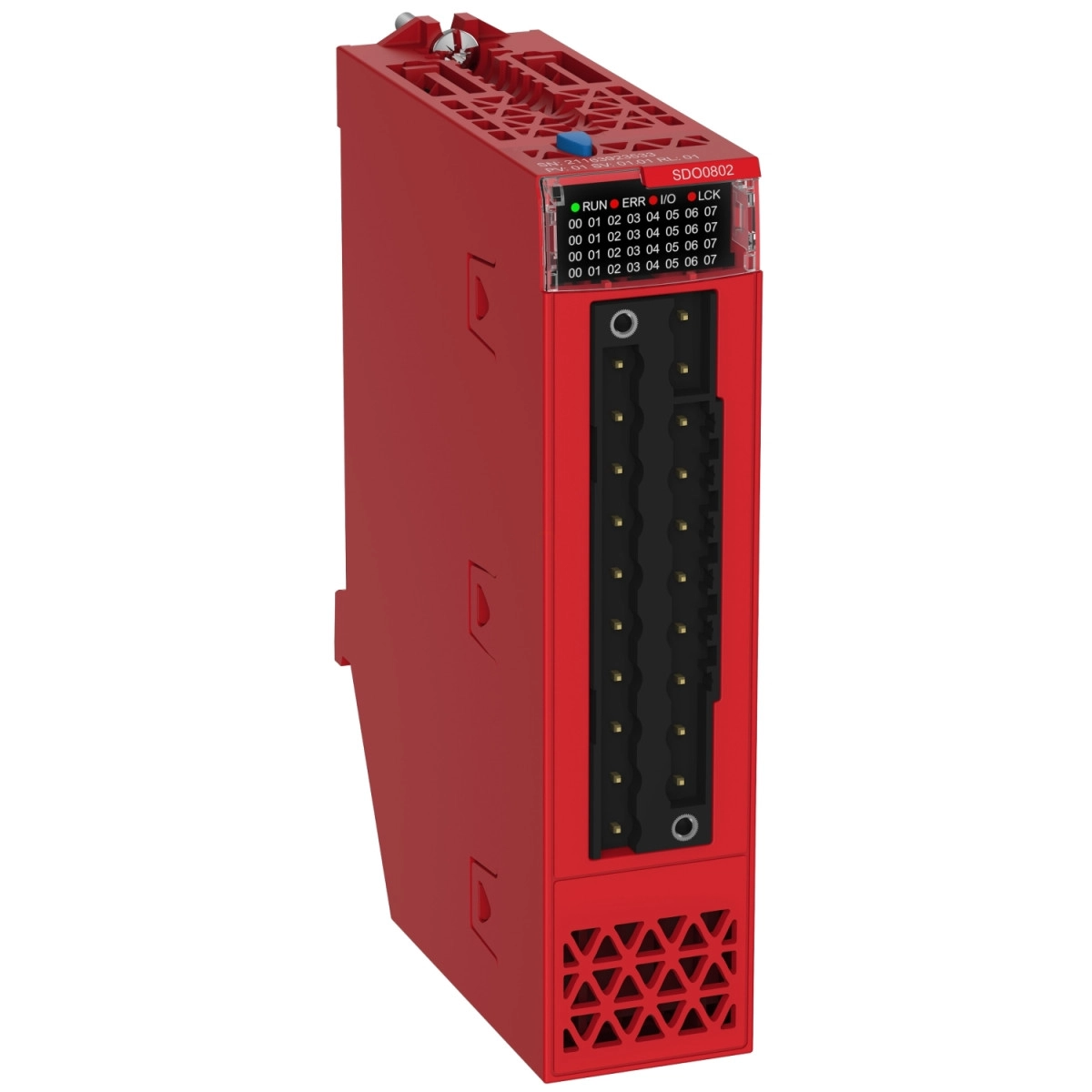

A Schneider Electric Modicon X80 BMXSDO0802 biztonsági digitális kimeneti modul egy rendkívül megbízható ipari automatizálási komponens, amely kifejezetten biztonságkritikus alkalmazásokhoz lett tervezve. Ez a pozitív logikájú (source) típusú modul 8 nem szigetelt, szilárdtest kimenettel rendelkezik, amelyek az EN/IEC 61131-2 szabványnak megfelelően működnek. A modul 24 V DC tápfeszültséggel (19-30 V tartományban) üzemel, így ideális választás gyártósorok, gépek és egyéb ipari berendezések vezérléséhez.
A BMXSDO0802 modul kimeneteinek terhelhetősége csatornánként 0,5 A, míg a teljes modul maximális áramerőssége 10 A. A kimenetek párhuzamosíthatók, maximum 2 csatorna kapcsolható össze nagyobb terhelések vezérléséhez. A modul villamos szempontból kimagasló védelmi funkciókat kínál: rendelkezik túlterhelés, túlfeszültség, rövidzár és fordított polaritás elleni védelemmel is. Az áramerősség-korlátozóval és elektronikus megszakítóval ellátott túlterhelés-védelem (1,5 In < Id < 2 In), a transil diódákkal megvalósított túlfeszültség-védelem, valamint a 2 A-es külső biztosítékkal biztosított rövidzárvédelem mind hozzájárul a modul hosszú élettartamához és a csatlakoztatott eszközök biztonságához.
A modul kapcsolási késleltetése mindössze 1,2 ms, így gyors reakcióidőt igénylő alkalmazásokhoz is megfelelő. A maximális wolframterhelés 6 W, az ohmos terhelésnek pedig minimum 48 Ohm-osnak kell lennie. A modult átfogó diagnosztikai LED-rendszer teszi könnyen ellenőrizhetővé: 1 zöld LED jelzi a modul működését (RUN), csatornánként 1-1 zöld LED mutatja a csatornák állapotát, valamint 1-1 piros LED jelzi a modul hibáját (ERR) és az I/O hibákat.
A BMXSDO0802 modul rendkívül ellenálló a környezeti hatásokkal szemben. IP20-as védettséggel rendelkezik, és számos környezeti behatással szemben ellenálló: gáz (Gx, 3C4 osztály), por (3S4 osztály), homok (3S4 osztály), só (2-es szint), penész (3B2 osztály) és gombaspórák (3B2 osztály) ellen is védett. A modul -25 és +60 °C közötti hőmérséklet-tartományban üzemeltethető, tárolási hőmérséklete pedig -40 és +85 °C között lehet. A relatív páratartalom tekintetében 5-95% közötti értéket tolerál 55 °C-on, kondenzáció nélkül. A modul rezgésállósága 3 gn, ütésállósága pedig 15 gn.
A BMXSDO0802 tervezésénél különös figyelmet fordítottak a megbízhatóságra, amit a 383 000 órás MTBF (Mean Time Between Failures) érték is alátámaszt. A modul áramfelvétele tipikusan 264 mA 3,3 V DC mellett, illetve 15 mA 24 V mellett. A kiemelkedő dielektromos szilárdság (1500 V AC 50/60 Hz frekvencián 1 percig, kimenet/föld és kimenet/belső logika viszonylatában), valamint a több mint 10 MOhm szigetelési ellenállás 500 V DC mellett tovább növelik a modul megbízhatóságát és biztonságát.
Telepítési szempontból a modul rendkívül rugalmas, Modicon X80 platformra szerelhető, különböző méretű rack-ekre (BMXXBP sorozat, 4, 6, 8 vagy 12 pozíciós kivitelben). A modul fizikai méretei kompaktak, nettó tömege mindössze 0,12 kg. Használható akár 2000 méter tengerszint feletti magasságig korlátozás nélkül, 2000-5000 méter között pedig teljesítménycsökkentési tényezővel. A konformal bevonattal ellátott áramköri lapok további védelmet biztosítanak a környezeti hatásokkal szemben.
Modicon X80 - BMXSDO0802 műszaki adatok
Általános specifikációk
Termékcsalád: Modicon X80
Termék vagy komponens típusa: Diszkrét kimeneti modul
Kimenetek száma: 8, az EN/IEC 61131-2 szabványnak megfelelő
Kimenet típusa: Szilárdtest, nem szigetelt
Kimenet logikája: Pozitív
Villamos jellemzők
Kimeneti feszültség: 24 V DC (19...30 V tartományban)
Kimeneti áramerősség: 0,5 A
Áramerősség csatornánként: 0,625 A
Maximális áramerősség modulonként: 10 A
Maximális szivárgási áram: 0,5 mA kikapcsolt állapotban
Maximális feszültségesés: <1,2 V bekapcsolt állapotban
Szigetelési ellenállás: > 10 MOhm 500 V DC mellett
Teljesítményfelvétel: 4,4 W
Válaszidő a kimeneten: 1,2 ms
Kimenetek párhuzamosíthatósága: Igen, maximum 2
Tipikus áramfelvétel: 264 mA 3,3 V DC mellett, 15 mA 24 V mellett
MTBF megbízhatóság: 383000 óra
Védelmi funkciók
Védelmi típusok: Fordított polaritás elleni védelem, túlterhelés védelem, túlfeszültség védelem, rövidzár védelem
Kimenet túlterhelés védelem: Áramerősség-korlátozóval, elektronikus megszakítóval 1,5 In < Id < 2 In
Kimenet túlfeszültség védelem: Transil diódával
Kimenet rövidzár védelem: 2 A külső biztosítékkal
Fordított polaritás védelem: Fordított bekötésű dióda
Feszültség érzékelési küszöb: < 14 V DC érzékelő hiba, > 18 V DC érzékelő OK
Terhelési jellemzők
Maximális wolframterhelés: 6 W
Kapcsolási frekvencia: 0,5/LI² Hz
Terhelési impedancia (ohmos): >= 48 Ohm
Kijelzők és diagnosztika
Állapotjelző LED-ek: 1 LED (zöld) modul működés (RUN), 1 LED csatornánként (zöld) csatorna diagnosztika, 1 LED (piros) modul hiba (ERR), 1 LED (piros) modul I/O
Környezeti jellemzők
IP védettségi fokozat: IP20
Környezeti ellenállóság: Gáz ellenálló osztály Gx, Gáz ellenálló osztály 3C4, Por ellenálló osztály 3S4, Homok ellenálló osztály 3S4, Só ellenállóképesség 2-es szint, Penész növekedés ellenálló osztály 3B2, Gombaspóra ellenálló osztály 3B2
Dielektromos szilárdság: 1500 V AC 50/60 Hz frekvencián 1 percig, kimenet/föld, 1500 V AC 50/60 Hz frekvencián 1 percig, kimenet/belső logika
Rezgésállóság: 3 gn
Ütésállóság: 15 gn
Tárolási hőmérséklet: -40...85 °C
Üzemi hőmérséklet: -25...60 °C
Relatív páratartalom: 5...95 % 55 °C-on, kondenzáció nélkül
Védőbevonat: Konformal bevonat
Üzemi tengerszint feletti magasság: 0...2000 m, 2000...5000 m teljesítménycsökkentési tényezővel
Fizikai jellemzők
Nettó tömeg: 0,12 kg
