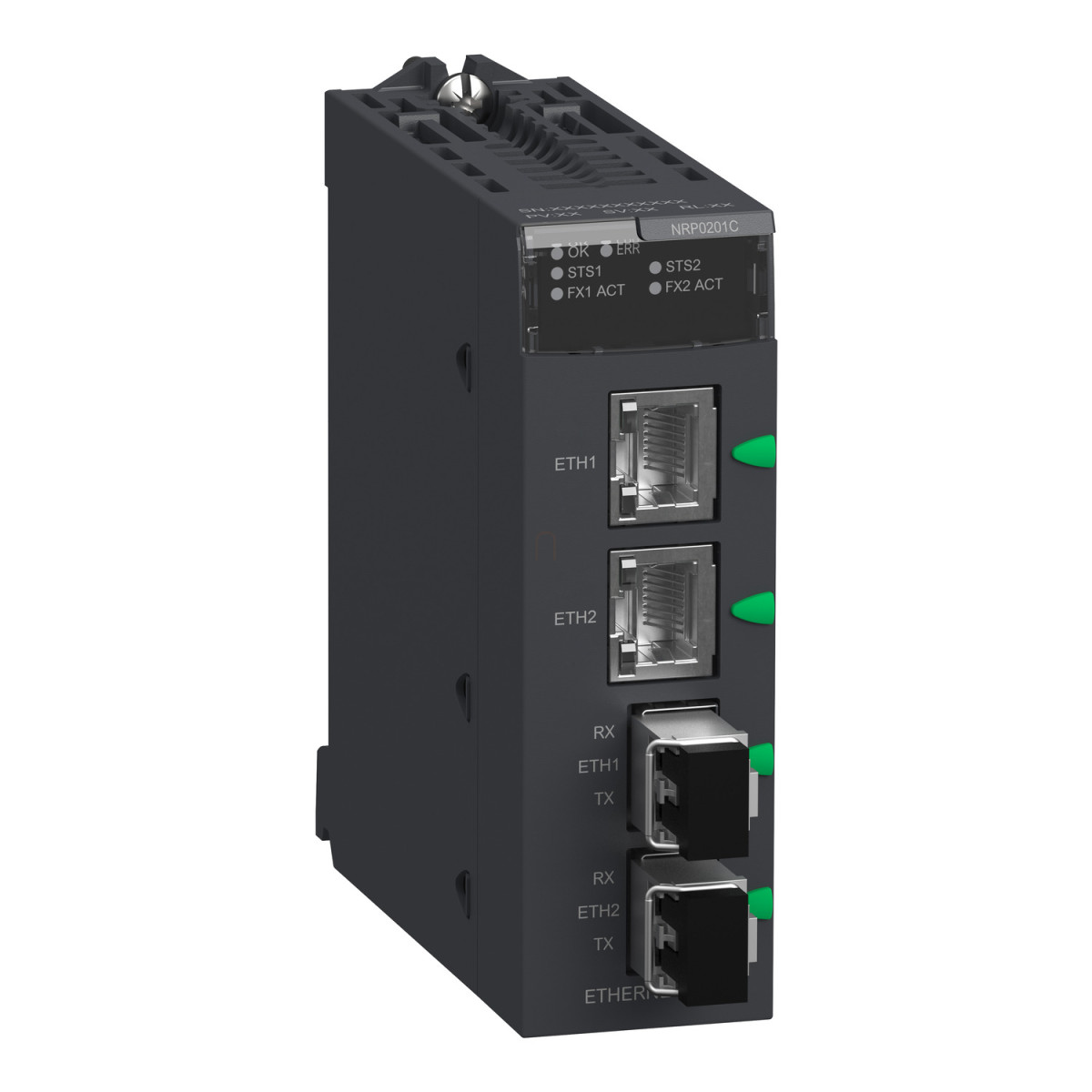

A Schneider Electric BMXNRP0201C egy nagy teljesítményű, egymódusú (single mode) optikai szálas repeater, amely a Modicon X80 termékcsalád részeként kifejezetten a zord környezeti feltételekhez lett tervezve. Ez a fiber converter ideális megoldás olyan ipari alkalmazásokhoz, ahol a kommunikációs hálózatnak szélsőséges körülmények között is megbízhatóan kell működnie.
A BMXNRP0201C modul 24V névleges feszültséggel működik, tipikus áramfelvétele 140 mA, maximális áramfelvétele 200 mA. Az eszköz két RJ45 csatlakozóval rendelkezik, amelyek 100BASE-TX Ethernet portként funkcionálnak az IEEE 802.3u szabványnak megfelelően, valamint két optikai szálas porttal, amelyek 100BASE-FX portként szolgálnak, ugyancsak az IEEE 802.3u szabványnak megfelelően. Az eszköz támogatja a hot swap funkciót, így működés közben is cserélhető, minimalizálva ezzel a rendszerleállás idejét.
A készülék állapotát többféle LED-kijelző mutatja: egy zöld LED jelzi a tápellátás állapotát, egy piros LED figyelmeztet a hibaállapotokra (ERR), két zöld LED mutatja a kapcsolat státuszát, és további két zöld LED az optikai portok állapotát és aktivitását. Az optikai kommunikáció 1310 nm hullámhosszon történik, a működési távolság 0-tól 15000 méterig terjed. A jelerősség csillapítása -15...-8 dB (9/125 µm) tartományban mozog, a rise/fall idő 2,5 ns, a vevő érzékenysége pedig -31...-8 dBm között van. Méretek tekintetében a modul 32 mm széles, 100 mm magas és 86 mm mély, nettó súlya 203 g.
A BMXNRP0201C kifejezetten robusztus kialakítással rendelkezik, így alkalmas szélsőséges környezeti feltételek közötti működésre. Üzemi hőmérséklet-tartománya -25°C-tól +60°C-ig terjed, tárolási hőmérséklet-tartománya pedig -40°C-tól +85°C-ig. A készülék 0-95% relatív páratartalom mellett képes működni, és conformal coating védőbevonattal van ellátva, ami tovább növeli ellenállóképességét a nedvesség, por és vegyi anyagokkal szemben. Az eszköz megfelel számos fontos irányelvnek, köztük a 2014/35/EU kisfeszültségi irányelvnek, a 2014/30/EU elektromágneses összeférhetőségi irányelvnek és a 2014/34/EU ATEX irányelvnek is.
Schneider Electric Modicon X80 - BMXNRP0201C -kommunikációs modul, opto/réz átalakító, egymódusú, lakkozott műszaki adatok
Főbb tulajdonságok
Termékcsalád: Modicon X80
Terméktípus: Optikai szálas ismétlő
Optikai szál típusa: Egymódusú
Technikai specifikációk
Névleges feszültség: 24 V
Áramfelvétel: 140 mA tipikus, 200 mA maximum
Elérhető funkciók: Hot swap (melegtartalék)
Portok száma: 2 RJ45 port 100BASE-TX Ethernet (IEEE 802.3u szabvány szerint), 2 optikai port 100BASE-FX Ethernet (IEEE 802.3u szabvány szerint)
Helyi kijelzés: 1 LED (zöld) tápellátás állapotjelzés, 1 LED (piros) hibajelzés (ERR), 2 LED (zöld) kapcsolat állapotjelzés, 2 LED (zöld) optikai port állapot és aktivitás jelzés
Hullámhossz: 1310 nm
Működési távolság: 0...15000 m
Csillapítás: -15...-8 dB (9/125 µm)
Felfutási/lefutási idő: 2,5 ns
Vevő érzékenység: -31...-8 dBm
Jelölés: CE
Fizikai paraméterek
Szélesség: 32 mm
Magasság: 100 mm
Mélység: 86 mm
Nettó súly: 203 g
Környezeti feltételek
Üzemi környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Relatív páratartalom: 0...95 %
Védőkezelés: Konformal bevonat (lakkozott)
Tanúsítványok és megfelelőség
Terméktanúsítványok: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zóna 2/22, IECEx zóna 2/22
Szabványok: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, IEC 61000-6-5 (1. és 2. típusú interfész), IEC 61850-3 (G helyszín), IEC 60079-0
Környezeti ellenálló képesség
Gáz ellenállás: Gx osztály az ISA S71.04 szerint, 3C4 osztály az IEC 60721-3-3 szerint
Por ellenállás: 3S4 osztály az IEC 60721-3-3 szerint
Homok ellenállás: 3S4 osztály az IEC 60721-3-3 szerint
Só ellenállás: 2. szint az IEC 68252 szerint
Penészgomba ellenállás: 3B2 osztály az IEC 60721-3-3 szerint
Gombaspóra ellenállás: 3B2 osztály az IEC 60721-3-3 szerint
Veszélyes helyszín: I. osztály, 2. divízió
Dielektromos szilárdság: 1400 V DC a terep és busz között, 500 V DC a csatornák között
IP védettségi fokozat: IP20
Működési magasság: 0...4000 m
