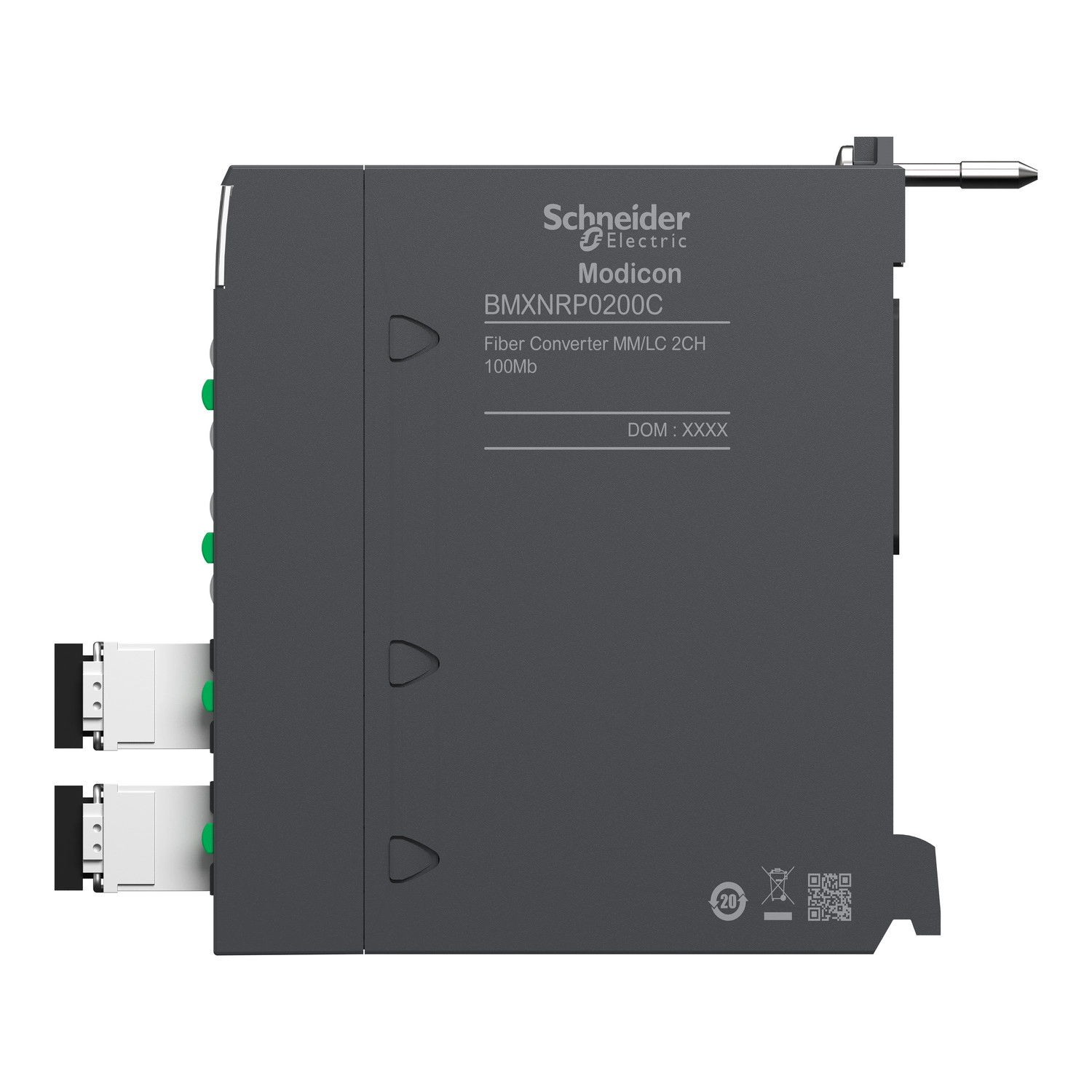

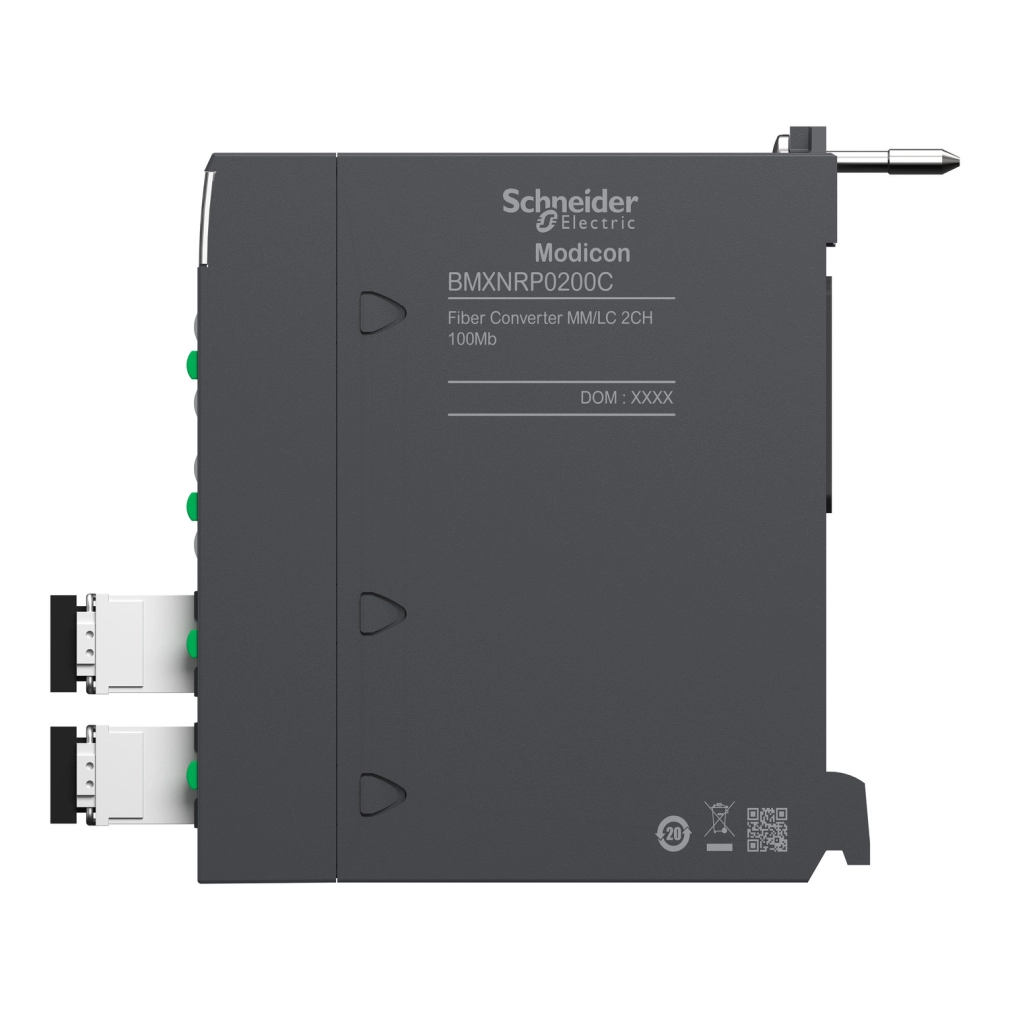

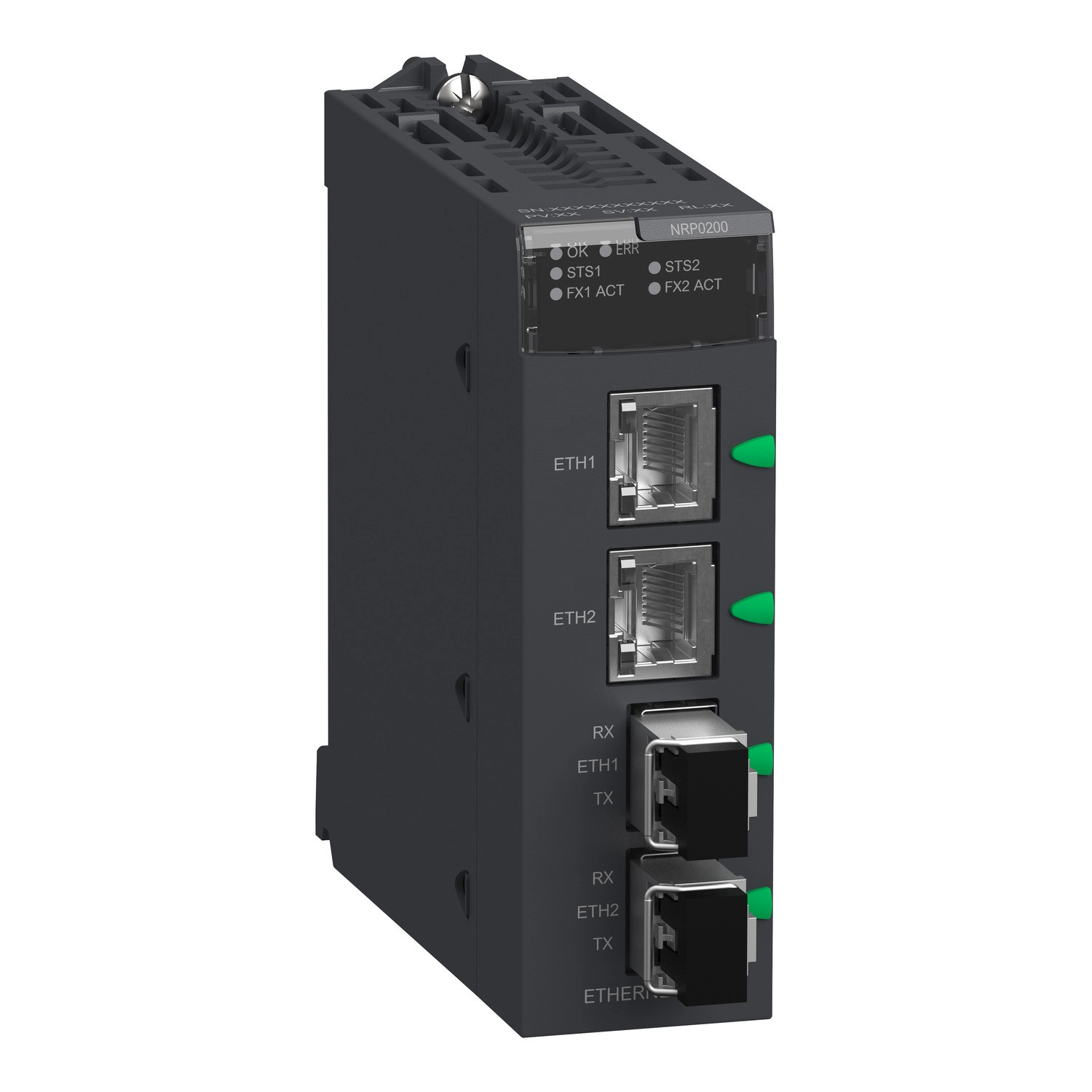

Schneider Electric Modicon X80 - BMXNRP0200C - kommunikációs modul, opto/réz átalakító, multimódusú, lakkozott
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BMXNRP0200C átalakító technikai jellemzői kiemelkedőek: 24 V névleges feszültségen működik, jellemzően 140 mA áramfelvétellel (maximum 200 mA). A készülék 2 RJ45 csatlakozóval rendelkezik 100BASE-TX Ethernet porttal (IEEE 802.3u szabványnak megfelelően), valamint 2 optikai porttal, amelyek 100BASE-FX Ethernet portként funkcionálnak (szintén az IEEE 802.3u szabványnak megfelelően). Az optikai adatátvitelt 1310 nm hullámhosszon valósítja meg, és akár 2000 méter távolságra is képes jelet továbbítani. Az átalakító csillapítási paraméterei: -23,5...-14 dB (50/125 µm), illetve -20...-14 dB (62,5/125 µm). A készülék 3 ns felfutási/lefutási idővel és -31...-14 dBm vevőérzékenységgel rendelkezik, ami professzionális ipari alkalmazásokhoz ideális.

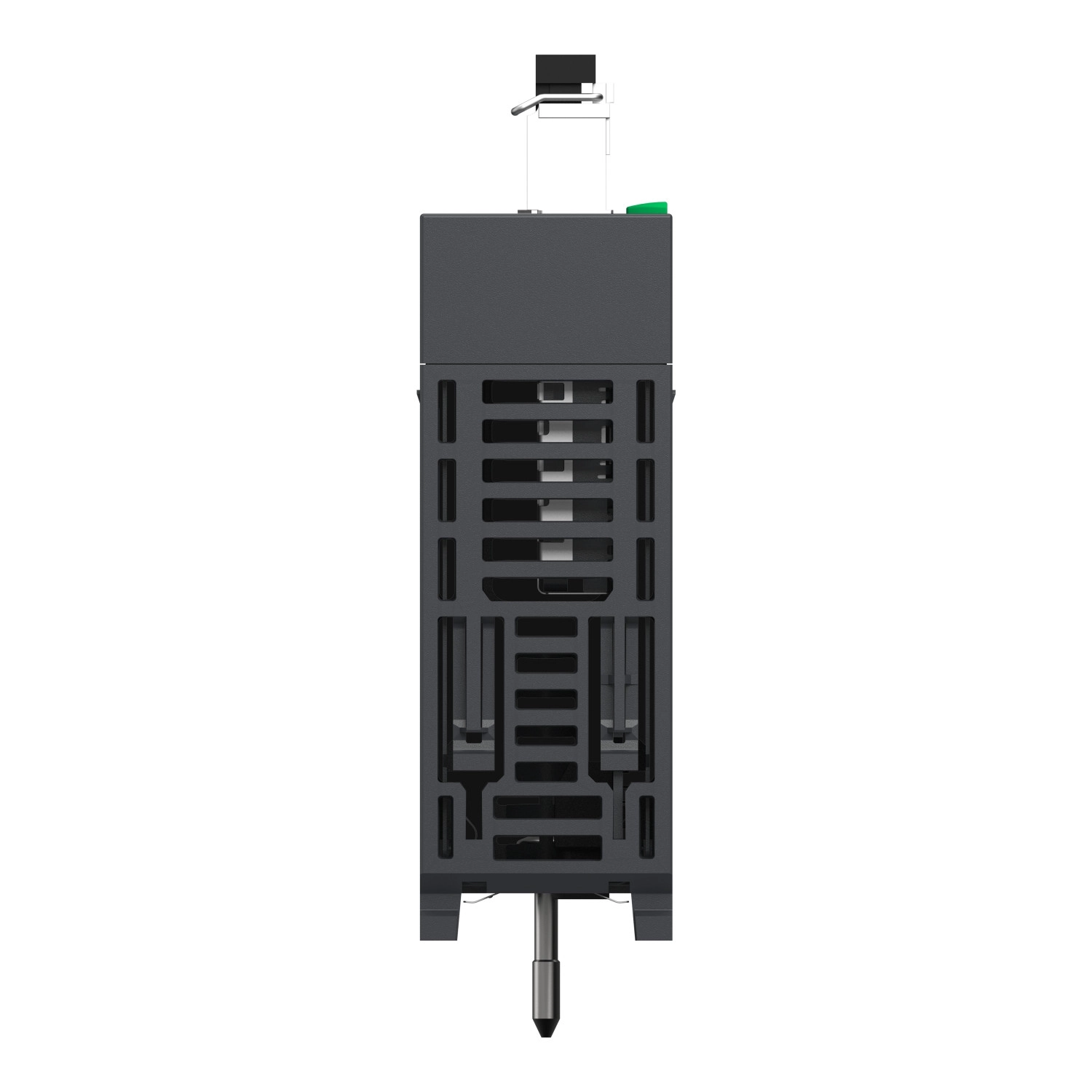

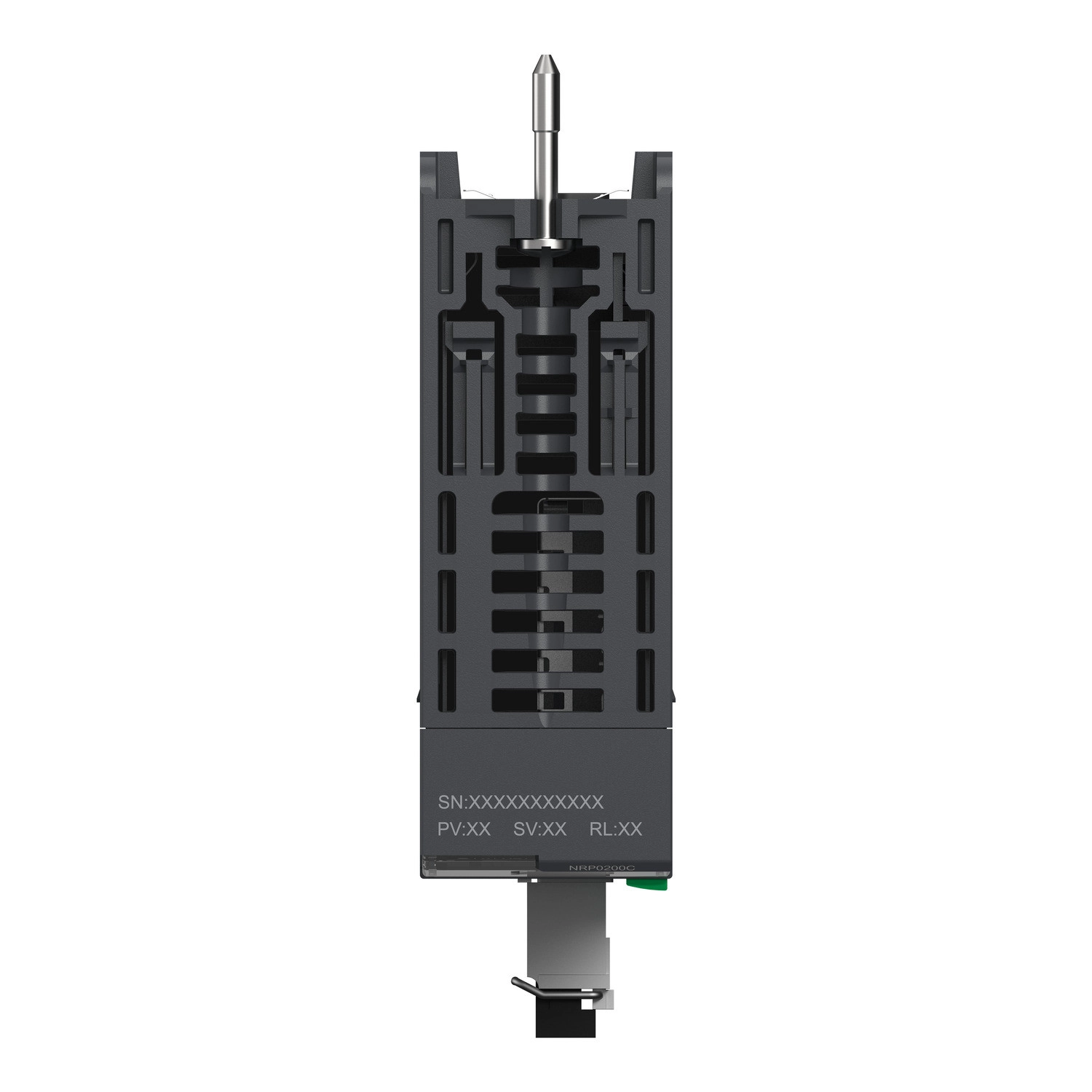

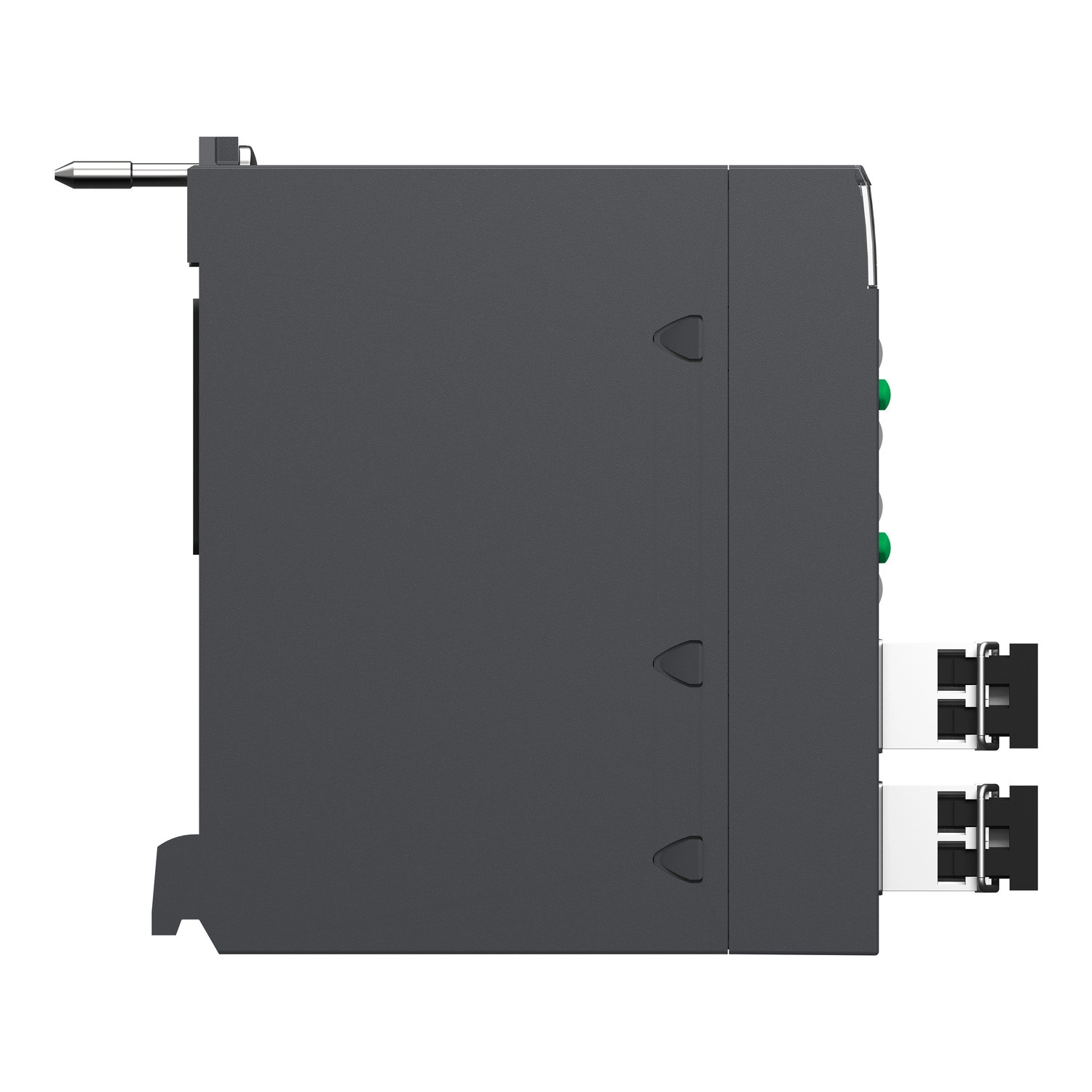

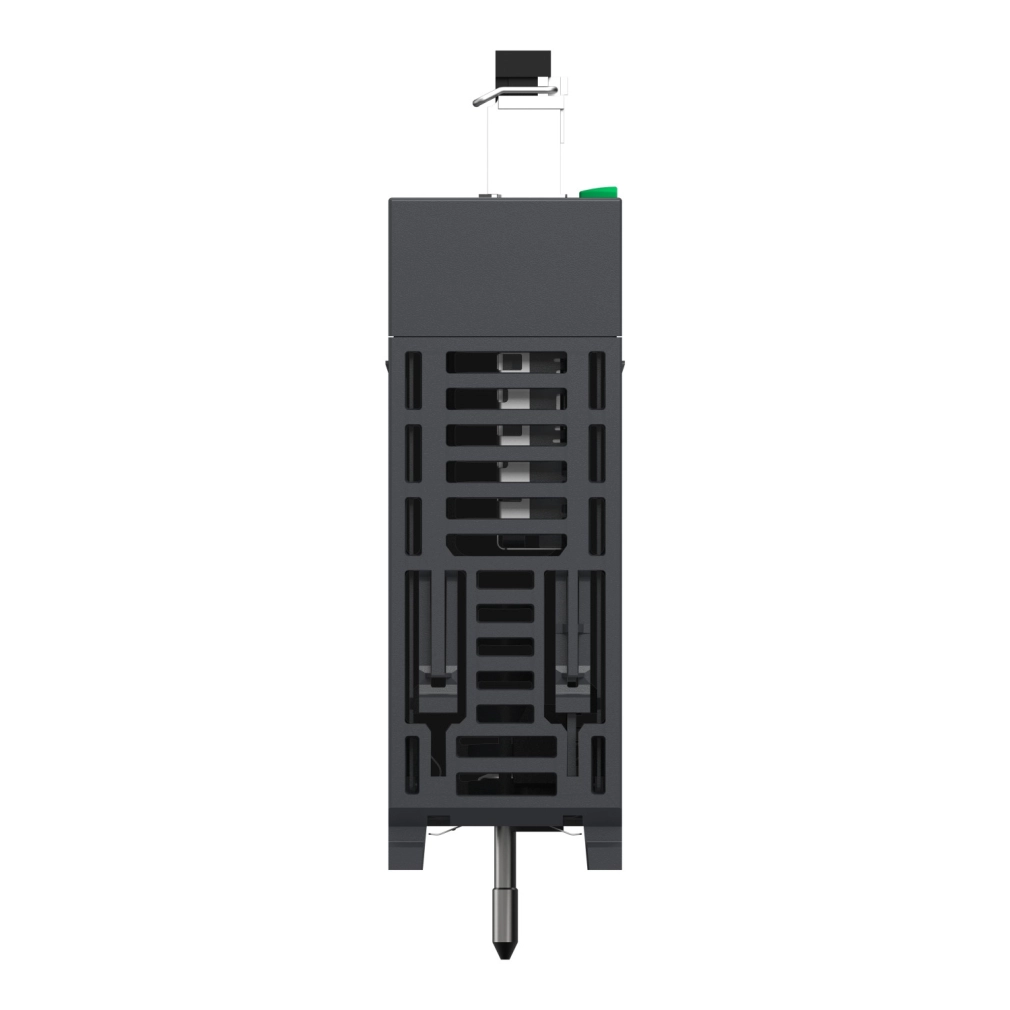

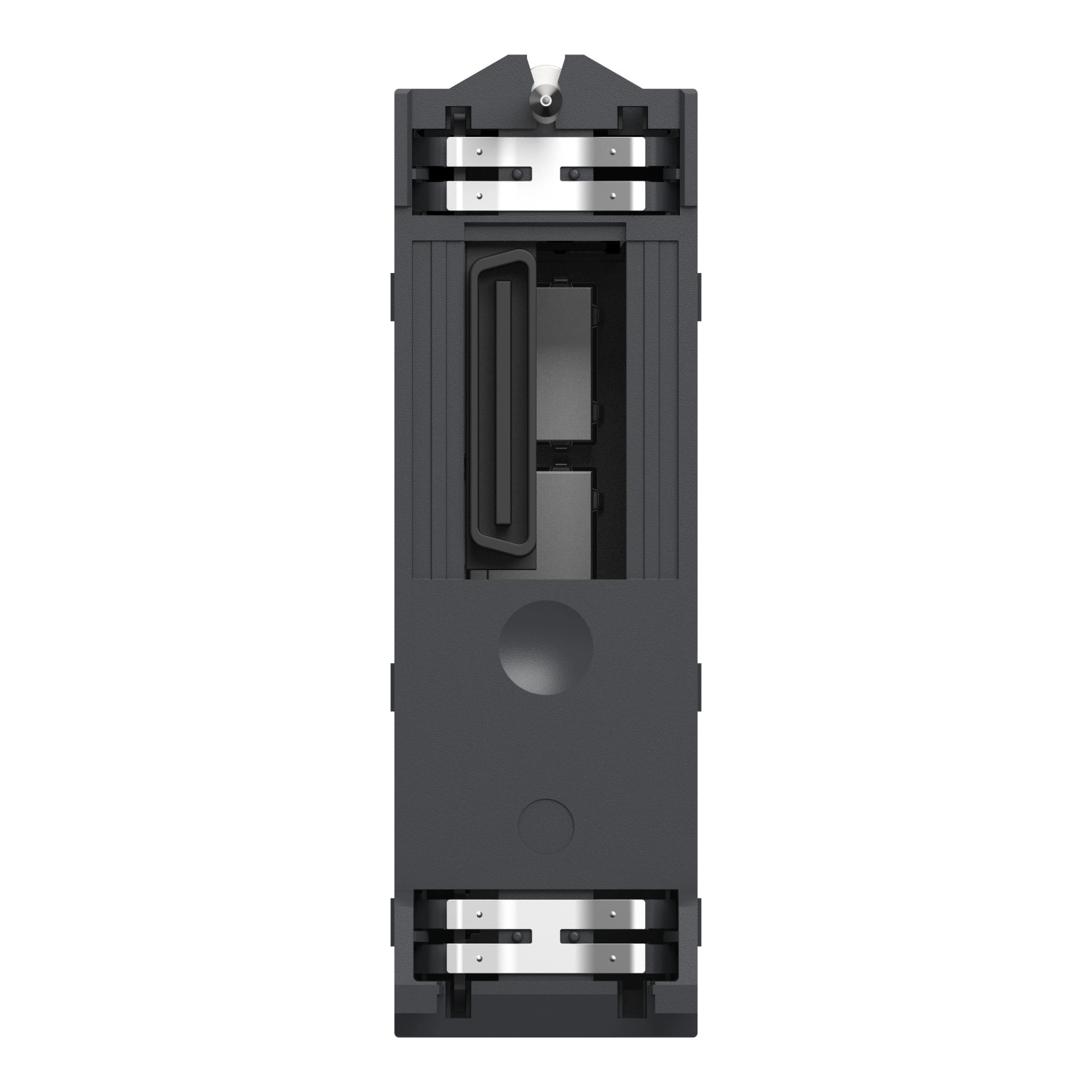

A Modicon X80 BMXNRP0200C fizikai kialakítása kompakt és robusztus: 32 mm széles, 100 mm magas, 86 mm mély, mindössze 203 g nettó tömeggel. Az állapotjelzésekről 1 zöld LED (tápellátás állapot), 1 piros LED (hibaállapot - ERR), 2 zöld LED (kapcsolat állapota) és 2 zöld LED (optikai port állapota és aktivitása) gondoskodik, így a működés minden aspektusa könnyen nyomon követhető. Az eszköz Hot swap (melegtartalék) funkcióval is rendelkezik, ami lehetővé teszi a működő rendszerbe történő behelyezést vagy eltávolítást, minimalizálva a rendszer leállási idejét karbantartás során.
A Modicon X80 BMXNRP0200C különösen értékes tulajdonsága a zord környezeti feltételeknek való megfelelés. Működési hőmérséklet-tartománya -25...60 °C, tárolási hőmérséklete -40...85 °C, relatív páratartalom tűrése 0...95%. A készülék lakkbevonattal (conformal coating) rendelkezik a fokozott védelem érdekében. A BMXNRP0200C számos fontos szabványnak és irányelvnek megfelel, beleértve a 2014/35/EU (kisfeszültségű), 2014/30/EU (elektromágneses összeférhetőség) és 2014/34/EU (ATEX) irányelveket. Tanúsítványai között szerepel CE, UL, CSA, RCM, EAC, Merchant Navy, valamint ATEX és IECEx 2/22 zóna. Ezáltal a legmagasabb nemzetközi biztonsági és minőségi előírásoknak is megfelel. Az IP20 védettségi szint és a 0-4000 méter közötti üzemeltetési magasság tovább bővíti a felhasználási lehetőségeket. Különösen értékes az eszköz gáz-, por-, homok-, só-, penész- és gombaspóra-állósága, valamint az I. osztályú, 2. divíziójú veszélyes helyeken történő használatra való alkalmassága.
Schneider Electric Modicon X80 - BMXNRP0200C -kommunikációs modul, opto/réz átalakító, multimódusú, lakkozott műszaki adatok
Általános adatok
Termékcsalád: Modicon X80
Terméktípus: Optikai jelismétlő
Optikai szál típusa: Multimódusú
Műszaki specifikációk
Névleges feszültség: 24 V
Áramfelvétel: 140 mA tipikus, 200 mA maximum
Elérhető funkció: Hot swap (melegtartalék)

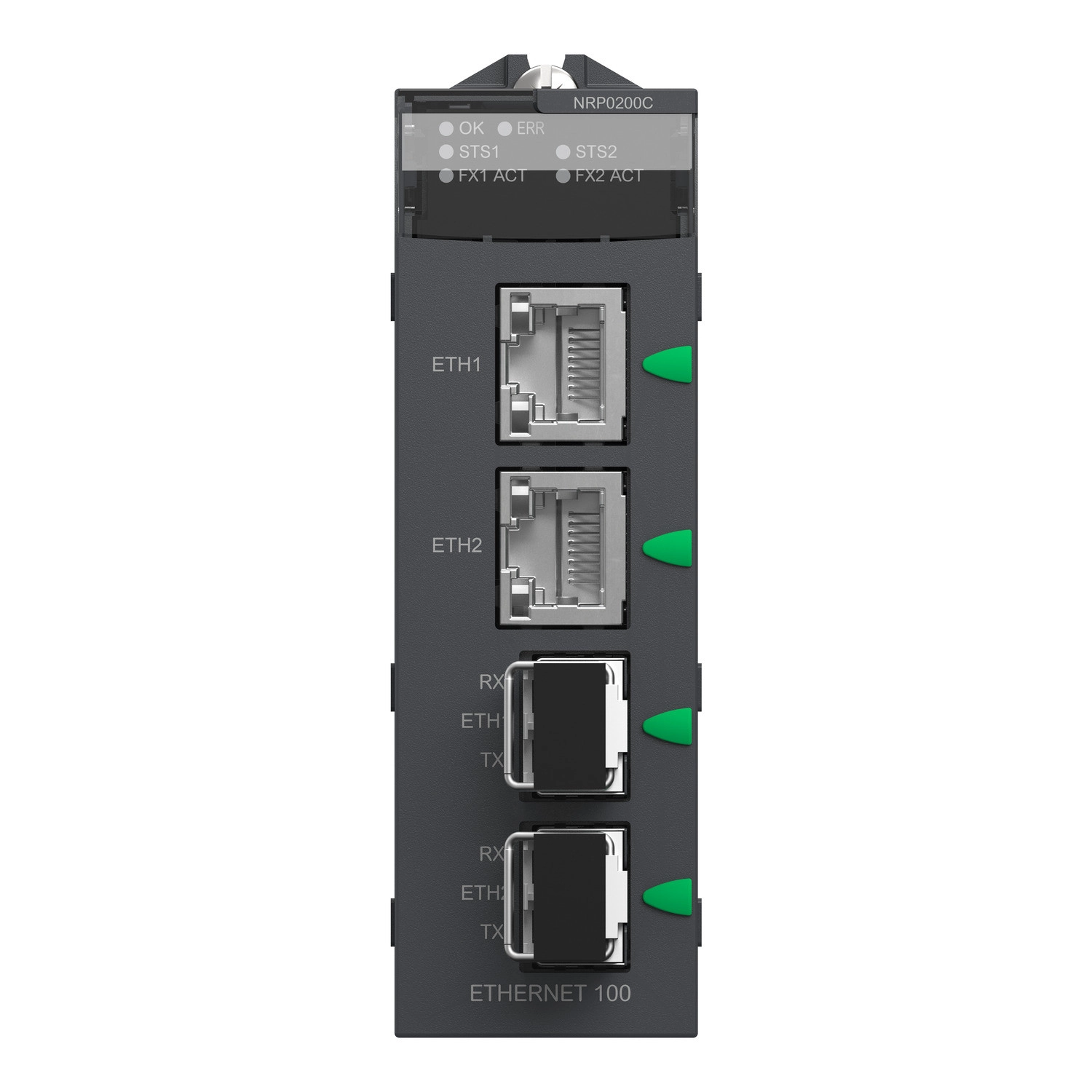

Portok száma: 2 RJ45 csatlakozó 100BASE-TX Ethernet porttal (IEEE 802.3u szabvány), 2 optikai port 100BASE-FX Ethernet porttal (IEEE 802.3u szabvány)
Jelzőfények: 1 LED (zöld) tápellátás állapotának jelzésére, 1 LED (piros) hibaállapot jelzésére (ERR), 2 LED (zöld) kapcsolat állapotának jelzésére, 2 LED (zöld) optikai port állapotának és aktivitásának jelzésére
Hullámhossz: 1310 nm
Működési távolság: 0...2000 m
Csillapítás: -23,5...-14 dB (50/125 µm), -20...-14 dB (62,5/125 µm)
Felfutási/lefutási idő: 3 ns
Vevő érzékenysége: -31...-14 dBm
Jelölés: CE
Fizikai jellemzők
Szélesség: 32 mm
Magasság: 100 mm
Mélység: 86 mm
Nettó tömeg: 203 g
Környezeti feltételek
Működési környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Relatív páratartalom: 0...95%
Védőkezelés: Lakkbevonat
Tanúsítványok és szabványok
Termék tanúsítványok: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zóna 2/22, IECEx zóna 2/22
Szabványok: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, IEC 61000-6-5 (1-es és 2-es interfész típus), IEC 61850-3 (G hely), IEC 60079-0
Környezeti jellemzők
Gázállóság: Gx osztály (ISA S71.04 szerint), 3C4 osztály (IEC 60721-3-3 szerint)
Porállóság: 3S4 osztály (IEC 60721-3-3 szerint)
Homokállóság: 3S4 osztály (IEC 60721-3-3 szerint)
Sóállóság: 2. szint (IEC 68252 szerint)
Penészgomba-állóság: 3B2 osztály (IEC 60721-3-3 szerint)
Gombaspóra-állóság: 3B2 osztály (IEC 60721-3-3 szerint)
Veszélyes helyszín: I. osztály, 2. divízió
Dielektromos szilárdság: 1400 V DC a mező és busz között, 500 V DC a csatornák között
IP védettségi fokozat: IP20
Üzemeltetési magasság: 0...4000 m
